Вариант №22


Исходные данные:

R1	R2	R3	R4	R5	R7	R8	R10	R11	E1	E3	J
200 Ом	400 Ом	200 Ом	200 Ом	200 Ом	100 Ом	250 Ом	100 Ом	400 Ом	15 В	10 В	0,1 А

Задание:

1.
   Составить систему уравнений по законам Кирхгофа для расчета токов ветвей.

2. Составить систему уравнений контурных токов и записать выражения для расчета токов ветвей через контурные токи.

3. Составить систему уравнений узловых потенциалов и записать выражения для расчета токов всех ветвей через потенциалы.

4. Наиболее рациональным способом рассчитать токи ветвей схемы.

5. Проверить полученное решение, подставив рассчитанные токи в уравнения Кирхгофа.

6. Составить баланс мощностей.

7. Рассчитать ток в одной из ветвей схемы методом эквивалентного генератора и определить максимальную мощность, которую можно передать в сопротивление этой ветви.

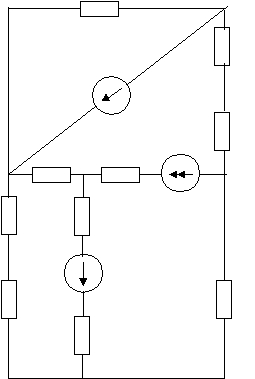

Исходная схема:


R₃ R₁₁




200 400


E₁,15В R₁

R₇ R₂ 200

100 400 E₃,10В R₁₀

R₁

200 100


J

0,1А

R₈ R₅ R₄


250 200 200
