0.5.2  Матричный принтер

Широко распространенным устройством является матричный принтер. Он позволяет довольно качественно выводить текст и формировать графические изображения в основном для вспомогательных целей.

Основной элемент матричного принтера - печатающая головка, содержащая от 7 до 48 вертикально расположенных штырьков (игл), с шишечкой, выталкиваемых электромагнитами до соударения с красящей лентой. Принцип работы одной иголки матричного принтера показан на рис. 0.5.5а). Наиболее распространены 9 и 24-х игольчатые принтеры. Важной характеристикой принтера является разрешение, определяемое диаметром иглы. Обычные значения - десятые доли миллиметра (до 3-5 точек/мм, т.е. 85-127 точек/дюйм). Адресное разрешение по оси Y определяется расстоянием между иглами (h на рис. 0.5.5б)) и составляет до 170 точек/дюйм. Наиболее современные 48-игольчатые матричные принтеры имеют разрешение приближающееся в 300 точкам/дюйм.

Рис. 0.5.5: Схема устройства печатающей головки матричного принтера

В одноцветных принтерах красящая лента свернута в кольцо Мебиуса, так что обеспечивается использование ленты с двух сторон. Цветные принтеры, в зависимости от используемой бумаги, работают в один или несколько проходов. Если возможно использование обычной бумаги, то все цвета печатаются в каждой строке, прежде чем произойдет перемещение к следующей. Цвет переключается механически вертикальным смещением красящей ленты. В более скоростных (и дорогостоящих) цветных принтерах, использующих специальную толстую перфорированную бумагу, лента состоит из трех частей: красной, желто-зеленой и синей. Печать происходит постранично в три прохода.

Забота о неналожении точек различных цветов друг на друга возлагается на пользователя. При повторной печати точки другим цветом краситель с бумаги частично переносится на ленту, поэтому ленты быстро мажутся, особенно, светлых оттенков.

Обычно принтеры имеют несколько комплектов внутренних шрифтов и память для загрузки шрифтов, созданных пользователем. В хороших принтерах оба хода головки рабочие и слева-направо и справа-налево.

Как правило, принтеры имеют встроенную память для накопления распечатываемого текста (до нескольких десятков страниц).

Обычно имеется два режима работы - символьный и графический. В символьном режиме принтер, используя внутреннее растровое описание шрифтов, сам управляет печатью строк. В графическом режиме пользователь должен сам подготовить поточечное описание строк.

Скорости печати в символьном режиме порядка первых сотен символов в секунду (120, 120-200, более 200). Скорости печати строк в минуту также первые сотни (до 200, 200-400, более 400).

Лидеры на рынке матричных принтеров - фирмы Epson и NEC (Nippon Electric Company).

В наименовании высококачественных принтеров обычно имеются буквы, определяющие наивысшее качество печати:

NLQ - Near Letter Quality - качество, близкое к качеству пишущей машинки;

LQ - Letter Quality - качество пишущей машинки. В 9-ти игольчатых принтерах обычно реализуется NLQ, а в 24-х игольчатых - LQ.

Протокол матричного принтера

Стандартами де-факто для знакосинтезирующих принтеров стали три системы команд:

 система команд фирмы Epson;

 система команд фирмы IBM для семейства принтеров Proprinter;

 система команд фирмы IBM для графического принтера (IBM Graphics printer).

0.5.3  Струйная печать

Цветная струйная печать хорошо подходит для использования в деловой графике. Набор сопел для чернил размещается в головке печати, с, по крайней, мере одним соплом на один субтрактивный цвет. Нынешние модели базируются на технологиях: "капля по запросу", "пузырьковой технологии струйной печати" и "Micro Piezo, Micro Dot, Micro Wave".

Принцип действия струйной печати пояснен на рис. 0.5.6. Цилиндрический пьезоэлектрический кристалл плотно надет на резиновую трубку, заканчивающуюся соплом. При подаче напряжения на кристалл трубка обжимается и выбрасывает каплю чернил в сопло. Дроссель служит для того, чтобы при обжатии трубки чернила выбрасывались только в сопло, а не в резервуар с чернилами. Частота работы сопел составляет до 900 герц.




Рис. 0.5.6: Схема устройства отдельного сопла в струйном принтере

Количество сопел одного цвета, требуемое разрешением и скоростью печати, вертикально размещается в печатающей головке. Для цветной печати обычно используется три цвета - желтый, голубой, малиновый. Часто добавляется дополнительный черный цвет.

Обычная разрешающая способность по горизонтали до 150 точек на дюйм (6 точек/мм) по горизонтали и до 100 точек на дюйм по вертикали (4 точки/мм). Достижения современной технологии изготовления головок позволяют разместить до 50 сопел на 1/6 дюйма, чем обеспечивается вертикальное разрешение до 300 точек на дюйм (12 точек/мм).

Суммарная скорость печати в целом невысока - от 20 до 50 символов в секунду и порядка 90 секунд на лист формата А4 в графическом режиме.

Достоинством устройств струйной печати является малое энергопотребление и практически бесшумная работа.

В струйных черно/белых принтерах фирмы HP используется и другой способ формирования капелек, показанный на рис. 0.5.7. На изолирующую подложку нанесены токоподводящие проводники. На небольшом расстоянии от подложки находится пленка с отверстиями сопел. Напротив каждого сопла в разрыве токоподводящего проводника размещена высокоомная площадка. Между подложкой и пленкой с соплами образован капилляр для подвода специальных чернил. При пропускании импульса тока около 1 А высокоомная площадка быстро разогревается, под действием теплового удара формируется волна, выбрасывающая капельку чернил из сопла.




Рис. 0.5.7: Схема образования капель в струйном принтере фирмы HP

Фирма Seiko Epson Corporation разработала новую технологию струйной печати (Micro Piezo, Micro Dot и Micro Wave), отличтительным свойством которой является управление мениском чернил в сопле. Технология позволяет управлять размером и формой чернильных пятен, повысить скорость выстреливания капель, увеличить количество оттенков до шести, включая полутона, и устранить зернистость. Технология позволяет получить разрешение до 1440 точек на дюйм (  57 точек на мм). Принцип работы струйных принтеров, использующих новую технологию, представлен на рис. 0.5.8. На рис. 0.5.9 показаны результаты печати по технологиям Micro Dot и традиционной.

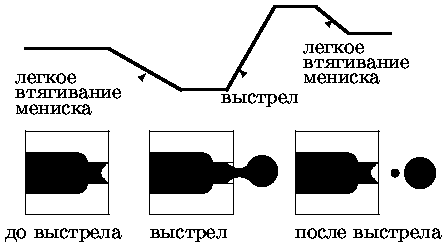

Рис. 0.5.8: Управление формой и полетом капель в новых принтерах Stylus

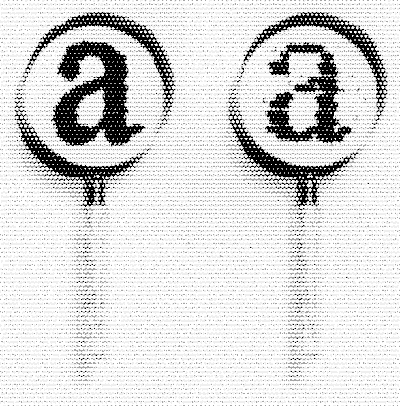

Рис. 0.5.9: Струйная печать по технологиям Micro Dot и традиционной

Протокол устройств струйной печати

Стандартом де-факто для струйных принтеров является протокол принтеров фирмы Epson, ряд принтеров эмулирует язык HPGL, разработанный фирмой Хьюлетт-Паккрад для графопостроителей.
