0.3  Физические принципы формирования оттенков

В компьютерной графике имеется два типа цветных объектов - самосветящиеся, излучающие объекты, такие как экраны ЭЛТ, плазменные панели, матрицы светодиодов и т.п. и несамосветящиеся объекты, отражающие или преломляющие падающий на них свет, такие как, например, оттиски на бумаге, светофильтры и т.п.

Для самосветящихся объектов используется аддитивное формирование оттенков, когда требуемый цвет формируется за счет смешения трех основных оттенков цветов. В этом случае удобно использование модели смешения RGB (Red, Green, Blue - красный, зеленый, синий).

Для несамосветящихся объектов используется субтрактивное формирование оттенков, основанное на вычитании из падающего света определенных длин волн. В этом случае удобно использование модели смешения CMY (Cyan, Magenta, Yellow - голубой, пурпурный, желтый).

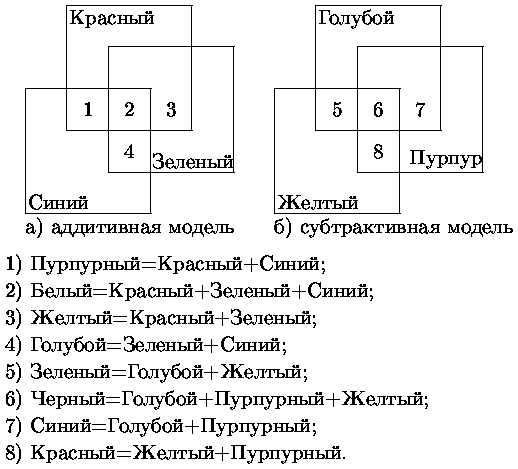

Эти модели смешения показаны на рис. 0.3.1. На рис. 0.3.1а показаны результаты смешения цветов в аддитивной модели для трех самосветящихся площадок чистых цветов (красного, зеленого и синего) и результаты их смешения - площадки 1-4. На рис. 0.3.1б показаны результаты смешения цветов в субтрактивной модели для трех несамосветящихся площадок чистых цветов (голубого, пурпурного и желтого) и результаты их смешения - площадки 5-8.




Рис. 0.3.1: Модели смешения цветов

Цвета одной модели являются дополнительными к цветам другой модели. Дополнительный цвет - цвет, дополняющий данный до белого. Дополнительный для красного - голубой (зеленый+синий), дополнительный для зеленого - пурпурный (красный+синий), дополнительный для синего - желтый (красный+зеленый) и т.д.

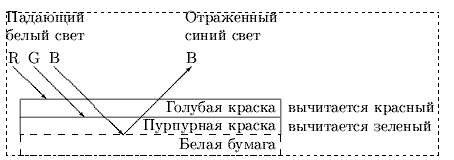

Пример субтрактивного формирования оттенков показан на рис. 0.3.2. При освещении падающим белым светом в слое голубой краски из спектра белого цвета поглощается красная часть, затем из оставшегося света в слое пурпурной краски поглощается зеленая часть спектра, отраженный от поверхности бумаги свет еще раз подвергается поглощению и в результате мы видим синий цвет.




Рис. 0.3.2: Цвет несамосветящегося объекта

0.4  Цветовые модели

Назначение цветовой модели - дать средства описания цвета в пределах некоторого цветового охвата, в том числе и для выполнения интерполяции цветов. Наиболее часто в компьютерной графике используются модели RGB, CMY, YIQ, HSV и HLS.

RGB (Red, Green, Blue - красный, зеленый, синий) - аппаратно-ориентированная модель, используемая в дисплеях для аддитивного формирования оттенков самосветящихся объектов (пикселов экрана). Система координат RGB - куб с началом отсчета (0,0,0), соответствующим черному цвету (см. рис. 0.4.1). Максимальное значение RGB - (1,1,1) соответствует белому цвету.

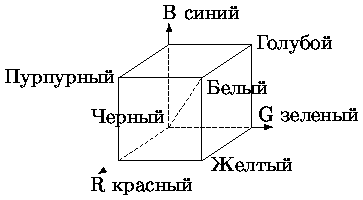

Рис. 0.4.1: Цветовой куб модели RGB

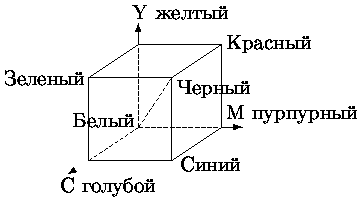

CMY (Cyan, Magenta, Yellow - голубой, пурпурный, желтый) - аппаратно-ориентированная модель, используемая в полиграфии для субтрактивного формирования оттенков, основанного на вычитании слоем краски части падающего светового потока. Цвета модели CMY являются дополнительными к цветам модели RGB, т.е. дополняющими их до белого. Таким образом система координат CMY - тот же куб, что и для RGB, но с началом отсчета в точке с RGB координатами (1,1,1), соответствующей белому цвету. Цветовой куб модели CMY показан на рис. 0.4.2.




Рис. 0.4.2: Цветовой куб модели CMY

Преобразования между пространствами RGB и CMY определяются следующим образом:

[ R G B ]   =   [ 1 1 1 ]  -  [ C M Y ]

Причем единичный вектор-строка в модели RGB - представление белого цвета, а в модели CMY - черного.

YIQ - аппаратно-ориентированная модель, используемая в телевидении и служащая для сокращения передаваемой полосы частот за счет использования психофизиологических особенностей зрения. Преобразования между пространствами RGB и YIQ определяются соотношениями (0.4.1) и (0.4.2).

      Y I Q       =       0.299 0.587 0.114 0.596 -0.274 -0.322 0.211 -0.522 0.311             R G B      

(0.4.1)

      R G B       =         1.0 0.956 0.623   1.0 -0.272 -0.648   1.0 -1.105 0.705             Y I Q      

(0.4.2)

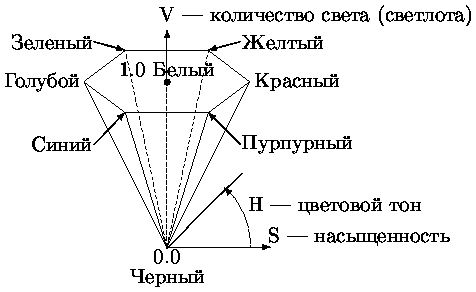

HSV (Hue, Saturation, Value - цветовой тон, насыщенность, количество света или светлота) - модель, ориентированная на человека и обеспечивающая возможность явного задания требуемого оттенка цвета (см. рис. 0.4.3). Подпространство, определяемое данной моделью - перевернутый шестигранный конус.

По вертикальной оси конуса задается V - светлота, меняющаяся от 0 до 1. Значению V = 0 соответствует вершина конуса, значению V = 1 - основание конуса; цвета при этом наиболее интенсивны.

Цветовой тон H задается углом, отсчитываемым вокруг вертикальной оси. В частности, 0^ - красный, 60^ - желтый, 120^ - зеленый, 180^ - голубой, 240^ - синий, 300^ - пурпурный, т.е. дополнительные цвета расположены друг против друга (отличаются на 180^).

Насыщенность S определяет насколько близок цвет к "чистому" пигменту и меняется от 0 на вертикальной оси V до 1 на боковых гранях шестигранного конуса.

Точка V = 0, в которой находится вершина конуса, соответствует черному цвету. Значение S при этом может быть любым в диапазоне 0-1. Точка с координатами V = 1, S = 0 - центр основания конуса соответствует белому цвету. Промежуточные значения координаты V при S=0, т.е. на оси конуса, соответствуют серым цветам. Если S = 0, то значение оттенка H считается неопределенным.

Подпрограммы перехода от RGB к HSV и обратно приведены в Приложении 1.




Рис. 0.4.3: Цветовая модель HSV

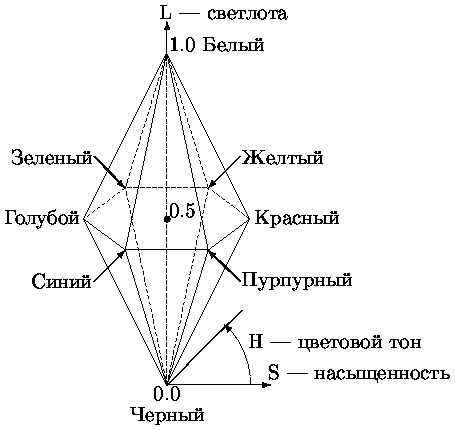

HLS (Hue, Lightness, Saturation - цветовой тон, светлота, насыщенность) - модель ориентированная на человека и обеспечивающая возможность явного задания требуемого оттенка цвета (см. рис. 0.4.4). Эта модель образует подпространство, представляющее собой двойной конус, в котором черный цвет задается вершиной нижнего конуса и соответствует значению L = 0, белый цвет максимальной интенсивности задается вершиной верхнего конуса и соответствует значению L = 1. Максимально интенсивные цветовые тона соответствуют основанию конусов с L = 0.5, что не совсем удобно.

Цветовой тон H, аналогично системе HSV, задается углом поворота.

Насыщенность S меняется в пределах от 0 до 1 и задается расстоянием от вертикальной оси L до боковой поверхности конуса. Т.е. максимально насыщенные цветовые цвета располагаются при L=0.5, S=1.

В общем, систему HLS можно представить как полученную из HSV "вытягиванием" точки V=1, S=0, задающей белый цвет, вверх для образования верхнего конуса.

Подпрограммы перехода от RGB к HLS и обратно приведены в Приложении 1.




Рис. 0.4.4: Цветовая модель HLS
