а) по всей длине для соединений I категории;
б) не менее 50% длины швов для соединений II категории;
в) на участках, где на основании наружного осмотра предполагается наличие внутренних дефектов, - для соединений III категории.
Примечания: 1. При контроле швов I и II категории ультразвуком достоверность заключения о качестве должна подтверждаться выборочным просвечиванием проникающими излучениями всех участков шва с признаками дефектов.
2. Способы и нормы физического контроля соединений из специальных сталей (высокопрочных, нержавеющих, жаропрочных) и соединений литья с прокатом устанавливаются проектом.
7.14. Швы I категории с внутренними дефектами, выявленными физическими методами контроля, в виде трещин, непроваров и скоплений пор должны быть исправлены и повторно проверены. Единичные, не выходящие на поверхность шва шлаковые включения и газовые поры диаметром не более 3 мм и глубиной не более 10% от толщины металла допускаются, если они расположены один от другого на расстоянии не менее 100 мм и от концов шва на расстоянии не менее 200 мм.
Дефекты в сварных соединениях II и III категории по размерам и протяженности не должны превышать норм, указанных в разделе 1 настоящей главы.
Антикоррозионная защита при изготовлении и монтаже
7.15. Габаритные конструкции грунтуются и окрашиваются на заводе-изготовителе. Негабаритные конструкции разрешается на заводе-изготовителе только грунтовать, а окрашивать их следует после монтажа.
7.16. Поверхности конструкций, подлежащие обетонированию, очищаются от окалины и ржавчины на заводе-изготовителе, окончательная очистка производится на монтаже непосредственно перед бетонированием.
МОНТАЖ
Хранение и укрупнительная сборка
7.17. Резиновые уплотнения, установленные на конструкциях, должны быть окрашены мелом, разведенным на воде с клеем, и защищены от воздействия солнечных лучей, а поверхности древесного слоистого пластика покрыты слоем солидола и защищены от повреждения. Детали, поставляемые отдельно от конструкций, должны храниться в закрытых складах.
7.18. Отклонения укрупненных на монтаже конструкций от проекта не должны превышать величин, приведенных в табл. 27 и 28 настоящей главы.
7.19. Стыки резиновых уплотнений выполняются горячей вулканизацией.
7.20. Укрупнительная сборка и сварка закладных частей пазов плоских затворов должны производиться в кондукторах.
7.21. На укрупненные конструкции должна быть составлена схема контрольных замеров.
Закладные части
7.22. Разбивочные оси должны быть закреплены в натуре таким образом, чтобы положение закладных частей можно было проверить после бетонирования.
7.23. Приварка закладных частей к выпускам арматуры должна быть выполнена с применением прямых соединительных деталей, установленных по направлению действия усилий при бетонировании, швами длиной не менее 60 мм, причем замыкающие стыки раскреплений должны быть сделаны внахлестку.
Раскрепление закладных частей должно обеспечивать неизменяемость их положения при бетонировании. Допускаемые отклонения от проектного положения при установке порога и забрала должны приниматься по табл. 29, путей плоских затворов - по табл. 30, облицовок и армировок пазов - по табл. 31.
Таблица 29
| | Допускаемые отклонения, мм | |
| Наименование отклонения | порога  | забрала  |
| 1. Отклонение расстояния a от оси закладных частей до оси паза |  | -- |
| 2. Отклонение расстояния a oт оси закладных частей до оси паза при баббитовой заливке на пороге | +0,05К (К - ширина баббитовой заливки порога) | -- |
| 3. Отклонение расстояния а от оси паза до уплотняющей плоскости закладных частей | -- | ±4 |
| 4 Отклонение расстояния b до оси пролета | ±5 | ±5 |
| 5 Общее изменение высотного положения (примеч. 2) | ±10 | ±10 |
| 6. Винтообразность с | ±3 | ±3 |
| 7. Oтдельные местные неровности (впадины и выпуклости) на paбoчeй поверхности закладных частей | ±2 | ±2 |
| 8. Уступы в стыках | 1 | 1 |
| 9. Превышение одного конца закладной части над другим при длине: | | |
| до 10 м | 1 | 5 |
| свыше 10 м | 2 | 7 |
| 10. Стрела кривизны в вертикальной плоскости на длине. 5м | ±4 | ±4 |
| 11. Стрела кривизны в вертикальной плоскости на длине 5 м при баббитовой заливке на пороге | ±2 | -- |
| Примечание. Измерения забрала по поз. 5 производятся от порога до закладных частей забрала. |
7.24. Если бетонирование не будет произведено в течение трех суток после приемки закладных частей, то правильность их положения должна быть проверена повторно с тем, чтобы указанный срок был выдержан.
Трубопроводы
7.25. Катки опор трубопровода должны соприкасаться по всей длине со всеми опорными плитами. Установка катков на опорные плиты должна производиться с учетом наблюдаемой в это время температуры.
Устройства для обогрева затворов и образования майн
7.26. Стальные конструкции электрообогрева, примыкающие к закладным частям, должны быть установлены и приняты одновременно с ними.
7.27. Расстояние от токонесущих элементов электрообогрева до арматуры и других металлических частей должно быть не менее 75 мм.

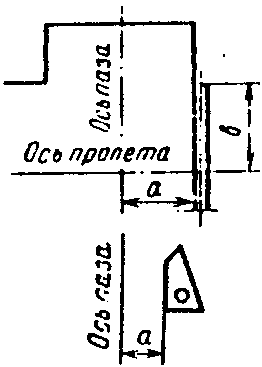

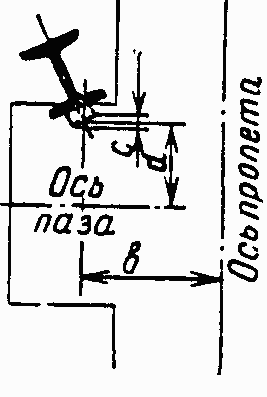

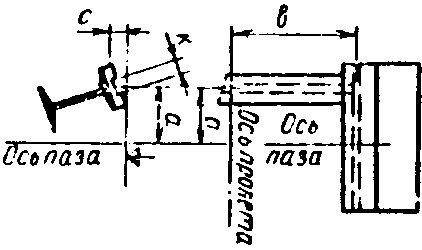

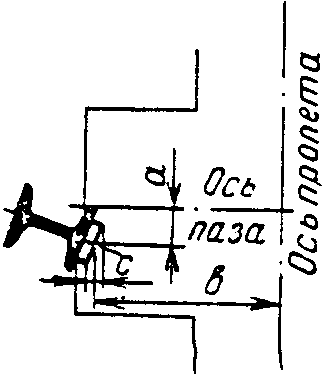

Таблица 30
| Допускаемые отклонения путей, мм | ||||
| рабочих | обратных | торцевых | Боковых | |
| колесных затворов | скользящих затворов | с полозьями из ДСП-Бгт | | |
 |  |  |  |  |
| рис.1 | рис.2 | рис.3 | рис.4 | рис.5 |
