3.3.Прямая и точка на плоскости

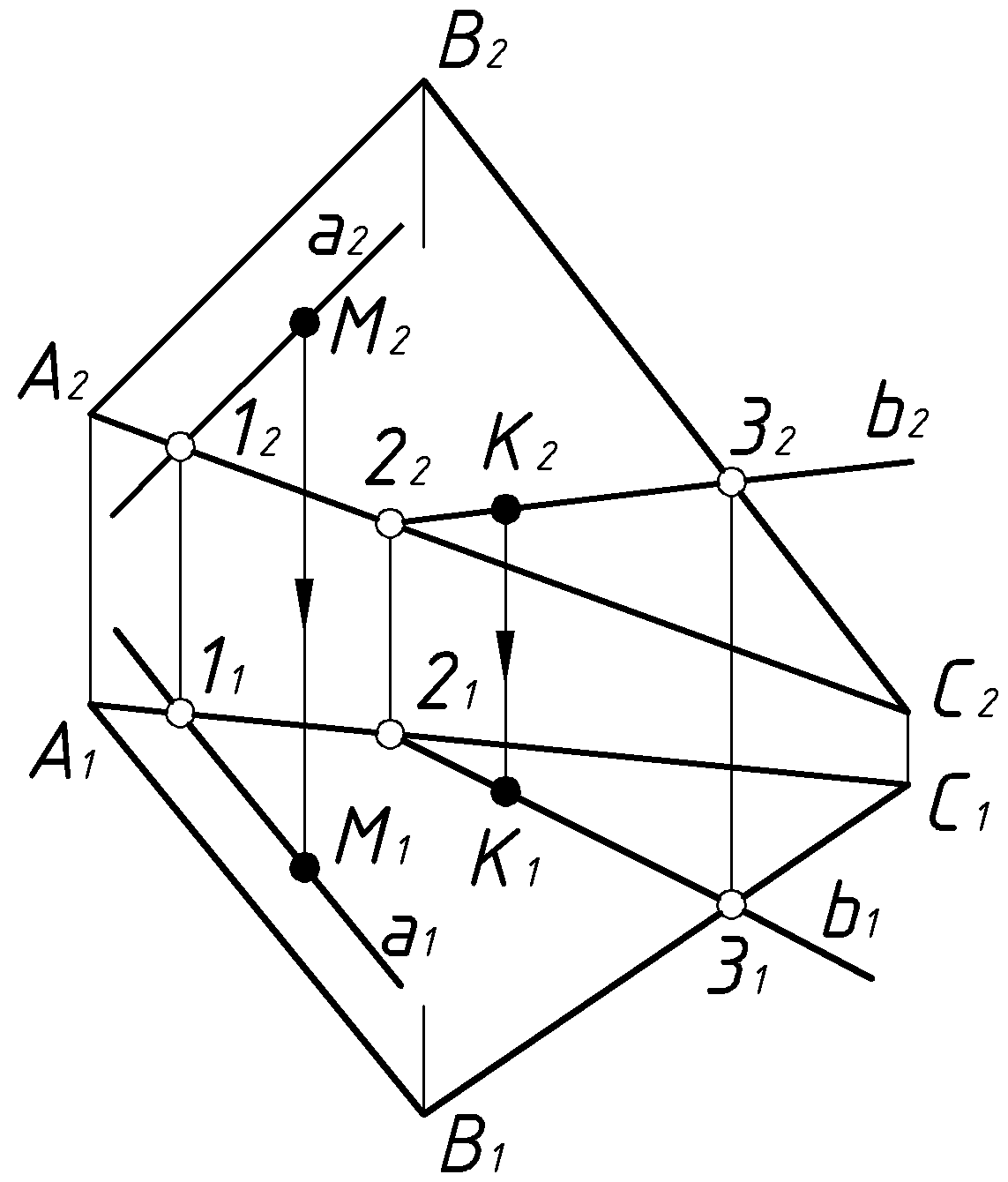

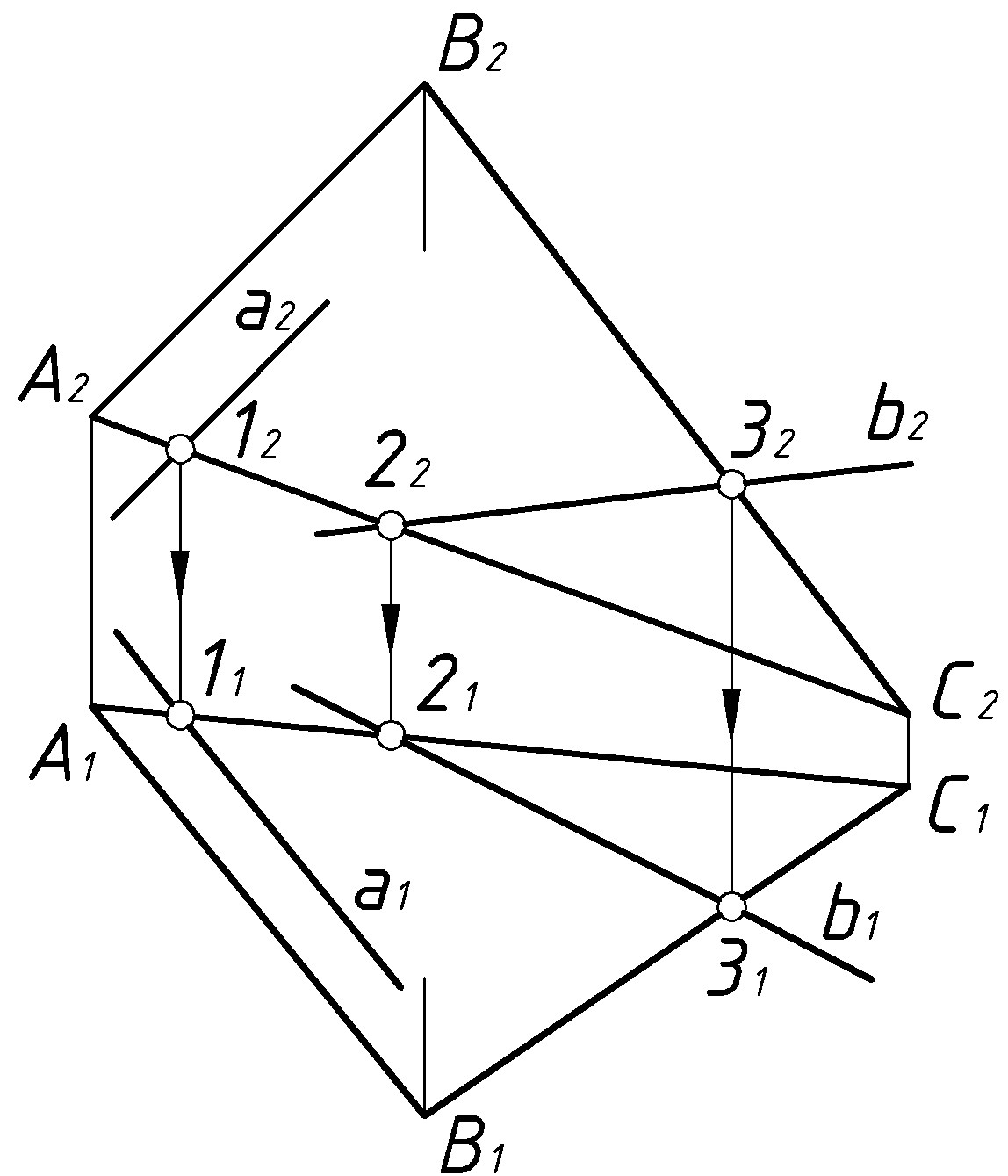

Пример 1 (Рис.31). Построить недостающие (горизонтальные) проекции прямых и , принадлежащих плоскости при условии, что прямая а параллельна стороне треугольника.

Дано: Пл. , , , . _____________________ ?: и .

Решение 1: 1). , 2). . Решение 2: 1). , 2). , 3). .

Прямая а задается точкой 1, в которой она пересекается со стороной треугольника , и направлением, параллельным стороне .

Прямая задается двумя точками 2 и 3, в которых она пересекается со сторонами треугольника и .

Пример 2. (Рис.32). Построить недостающие (горизонтальные) проекции точек и , принадлежащих плоскости .

Дано: Пл. , , . _____________________ ?: и .

Решение 1: 1). , , 2). . Решение 2: 1). , . 2). .

Точка определяется принадлежностью ее к прямой линии , принадлежность которой к плоскости определяется точкой 1 и направлением, параллельным стороне треугольника АВ.

Точка определяется принадлежностью ее к прямой линии , принадлежность которой к плоскости определяется двумя точками 2 и 3 на сторонах треугольника и .
