1.2Фуллерен. Строение

Название «фуллерен» было дано в честь известного американского архитектора Бакминстера Фуллера, предложившего строить ажурные куполообразные конструкции сочетанием пяти- и шестиугольников. На первый взгляд кажется, что конструкция собрана из треугольников, однако чередование пяти- и шестилучевых центров как раз и соответствует строению фуллерена.

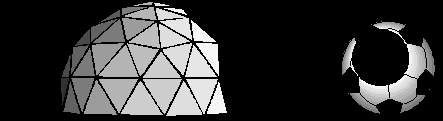

Рисунок 1. Футболен

В каталогах химических реактивов вещество С₆₀ имеет название бакминстерфуллерен, химики чаще называют его просто фуллереном. Есть и другое образное название – футболен. Сходство с покрышкой футбольного мяча очевидно. Существует также гибрид обоих названий – бакибол.

В  фуллерене   плоская   сетка шестиугольников (графитовая сетка) свернута и сшита в замкнутую сферу. При этом часть шестиугольников преобразуется в пятиугольники. Образуется структура – усеченный икосаэдр, который имеет 10 осей симметрии третьего порядка, 6 осей симметрии пятого порядка. Каждая вершина этой фигуры имеет трех ближайших соседей. Каждый шестиугольник граничит с тремя шестиугольниками и тремя пятиугольниками, а каждый пятиугольник граничит только с шестиугольниками .Каждый атом углерода в молекуле C₆₀ находится в вершинах двух шестиугольников и одного пятиугольника и принципиально неотличим от других атомов углерода. Атомы углерода ,образующие сферу, связаны между собой сильной ковалентной связью. Толщина сферической оболочки 0,1 нм, радиус молекулы С₆₀ 0,357 нм.  Длина связи С—С в пятиугольнике - 0,143 нм, в шестиугольнике – 0,139 нм.

Молекулы высших фуллеренов С₇₀ С₇₄, С₇₆, С₈₄ , С₁₆₄, С₁₉₂, С₂₁₆, также имеют форму замкнутой поверхности.

Некоторое время фуллерен был доступен лишь в количествах, достаточных для спектральных исследований, но не химических. Получить фуллерен в заметных количествах удалось Д.Хаффману и В.Кретчмеру, которые провели испарение графита с помощью электрической дуги в атмосфере гелия. Сажа, образующаяся в этом процессе, была проэкстрагирована бензолом. Из раствора выделили соединения, имеющие состав С₆₀ и С₇₀; второе соединение образуется в количествах, приблизительно в шесть раз меньших, чем первое, и потому основная масса исследований проводится с С₆₀.

Открытие фуллерена буквально ошеломило химиков. Казалось, что об элементарном углероде известно практически все. Ранее были подробно исследованы три его модификации – алмаз, графит и карбин (получается конденсацией ацетилена):

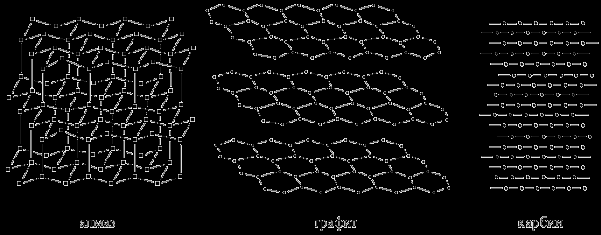

Рисунок 2. Модификации углерода

Химики были убеждены, что все варианты построения устойчивых модификаций углерода исчерпаны. Это три структуры бесконечной протяженности, имеющие сетчатое (алмаз), слоистое (графит) и линейное (карбин) строение.

Каждый атом углерода в структуре алмаза расположен в центре тетраэдра, вершинами которого служат четыре ближайших атома. Соседние атомы связаны между собой ковалентными связями (sp³-гибридизация). Такая структура определяет свойства алмаза как самого твердого вещества, известного на Земле.

Атомы углерода в кристаллической структуре графита связаны между собой прочными ковалентными связями (sp²- гибридизация )  и формируют шестиугольные кольца, образующие, в свою очередь, прочную  и стабильную сетку, похожую  на  пчелиные соты. Сетки  располагаются  друг над другом слоями. Расстояние  между  атомами, расположенными  в   вершинах правильных шестиугольников,  равно 0,142 нм., между слоями –  0,335 нм. Слои слабо связаны между собой. Такая структура - прочные слои  углерода, слабо связанные между собой, определяет специфические свойства графита: низкую твёрдость и способность легко расслаиваться на мельчайшие чешуйки.

Карбин конденсируется в виде белого углеродного осадка на поверхности  при облучении пирографита лазерным пучком света. Кристаллическая форма карбина состоит из параллельно ориентированных цепочек углеродных атомов с sp-гибридизацией валентных электронов в виде прямолинейных макромолекул полиинового (  -С= С-С= С-... ) или кумуленового (=С=С=С=...) типов.

Известны и другие формы углерода, такие как аморфный углерод, белый углерод (чаоит) и т.д. Но все эти формы являются композитами, то есть смесью малых фрагментов графита и алмаза.

Новая модификация углерода – фуллерен – отличается от них прежде всего тем, что это индивидуальные конечные молекулы, имеющие замкнутую форму. Фуллерен, в отличие от известных ранее трех форм углерода, растворим в органических растворителях (бензол, гексан, сероуглерод). Из растворов фуллерен кристаллизуется в виде мелких темно-коричневых кристаллов. К сожалению, для рентгеноструктурного анализа они не пригодны, т. к. из-за сферической формы молекул их структура разупорядочена.

К настоящему времени общее количество публикаций, связанных с изучением фуллеренов и их производных, превысило 15 тыс. Фуллерен был причислен одновременно как к неорганическим материалам в качестве новой аллотропной модификации углерода, так и к миру органической химии, поскольку в химических превращениях он проявлял многие свойства непредельных углеводородов.

Молекула С₆₀ содержит фрагменты с пятикратной симметрией (пентагоны), которые запрещены природой для неорганических соединений. Поэтому следует признать, что молекула фуллерена является органической молекулой, а кристалл, образованный такими молекулами (фуллерит) –это молекулярный кристалл, являющийся связующим звеном между органическим и неорганическим веществом.

Увидеть молекулу фуллерена «своими глазами» удалось далеко не сразу, лишь после того, как был получен хорошо кристаллизующийся продукт взаимодействия фуллерена с тетраоксидом осмия OsO₄ в присутствии трет-бутилпиридина (см. рис.3).

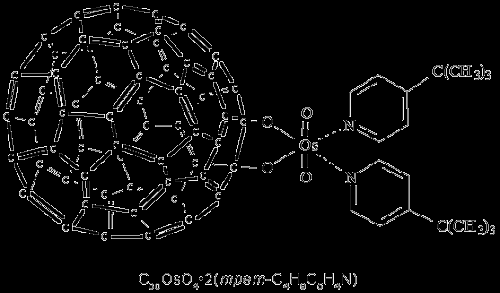

Рисунок 3. Взаимодействие фуллерена с тетраоксидом осмия в присутствии трет-бутилпиридина

В бензольном кольце длина всех связей одинакова и имеет промежуточное значение 1,397 Å (1 Å = 0.1 нм). Кратные связи располагаются на линии соприкосновения двух шестиугольников, простые – пяти- и шестиугольника. Все вершины каркаса и, стало быть, атомы углерода эквивалентны, поскольку каждая вершина находится в точке, где сходятся один пяти- и два шестиугольника.

Четырехвалентность углерода в формуле фуллерена полностью выполняется. Правильнее изображать фуллерен в виде каркаса с чередующимися простыми и кратными связями, но чаще применяют упрощенное изображение, где каркас состоит из одинарных черточек.

Еще одна необычная структурная особенность фуллерена заключается в том, что его молекула имеет внутреннюю полость, диаметр которой приблизительно 5 Å. Внешний диаметр самой молекулы 7,1 Å. Внутренний диаметр, естественно, меньше внешнего, поскольку атомы углерода и их электронные оболочки тоже имеют определенный размер.

Фуллерен – исключительно устойчивое соединение. В кристаллическом виде он не реагирует с кислородом воздуха, устойчив к действию кислот и щелочей, не плавится до температуры 360 °С.
