10. ПЛАНИРОВКА ПОВЕРХНОСТИ МЕЛИОРИРУЕМЫХ
ЗЕМЕЛЬ
Первичная строительная планировка разделяется на предварительную (грубую) и чистовую (выравнивание микрорельефа).
Грубая планировка производится перед первичной обработкой почвы и заключается в ликвидации различных земляных сооружений и неровностей (старых каналов, ям, котлованов, отвалов грунта и т.п.). Задачей грубой планировки является создание поверхности поля, пригодной для первичной обработки почвы, а также улучшения условий стока поверхностных вод. Работы по ликвидации земляных сооружений выполняются обычными землеройно-транспортных машинами. Старые мелкие каналы и другие неровности можно запахивать всвал кустарниково-болотными плугами
Выравнивание микрорельефа вновь осваиваемых земель проводится после первичной обработки почвы. На старопахотных землях при тяжелых почвах выравниванию предшествует вспашка с дискованием, а при легких почвах – только дискование в 1...2 следа. На торфяно-болотных почвах чистовая планировка выполняется после дискования и прикатывания тяжелыми водоналивными катками.
Площади, подлежащие выравниванию, должны быть очищены от камней и древесных остатков. Планировку желательно проводить при оптимальной влажности почвы.
Интенсивность выравнивания устанавливается в зависимости от выраженности микрорельефа, мощности гумусового горизонта почвы, внесения органических удобрений, необходимых для восстановления почвенного плодородия, нарушенного в местах срезки.
При незначительной выраженности микрорельефа (высота неровностей до 10 см) и малой мощности гумусового горизонта выравнивание выполняется легкими рельсовыми волокушами и цепными приспособлениями.
При более выраженном микрорельефе выравнивание выполняется длиннобазовыми и многоотвальными планировщиками.
Число проходов длиннобазовых планировщиков и простейших выравнивателей устанавливают с учетом степени развития микрорельефа, мощности гумусового горизонта, механического состава почвы.
На связных почвах после одного-двух проходов планировщика целесообразно дополнительное рыхление почвы дисковыми боронами.
В зависимости от конфигурации участка и особенностей микрорельефа используются загонная (рис. 10) или диагонально-перекрестная (рис. 11) схемы. Загонная схема применяется при плани-

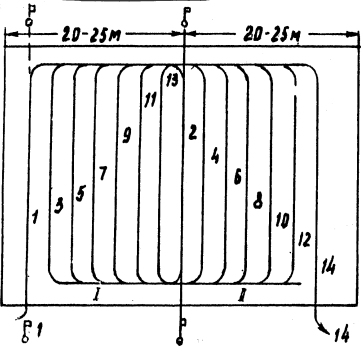

Рис. 10. Схема планировки участка загонным способом: I, II – загоны.
ровке узких участков в один след, а диагонально-перекрестная – где требуется выравнивание в несколько следов. В последнем случае первый проход агрегата выполняют по диагонали участка (близкого по форме к квадрату). Все последующие проходы выполняются параллельно первому, постепенно приближаясь к углам участка, которые расположены по обе стороны от первого прохода агрегата.

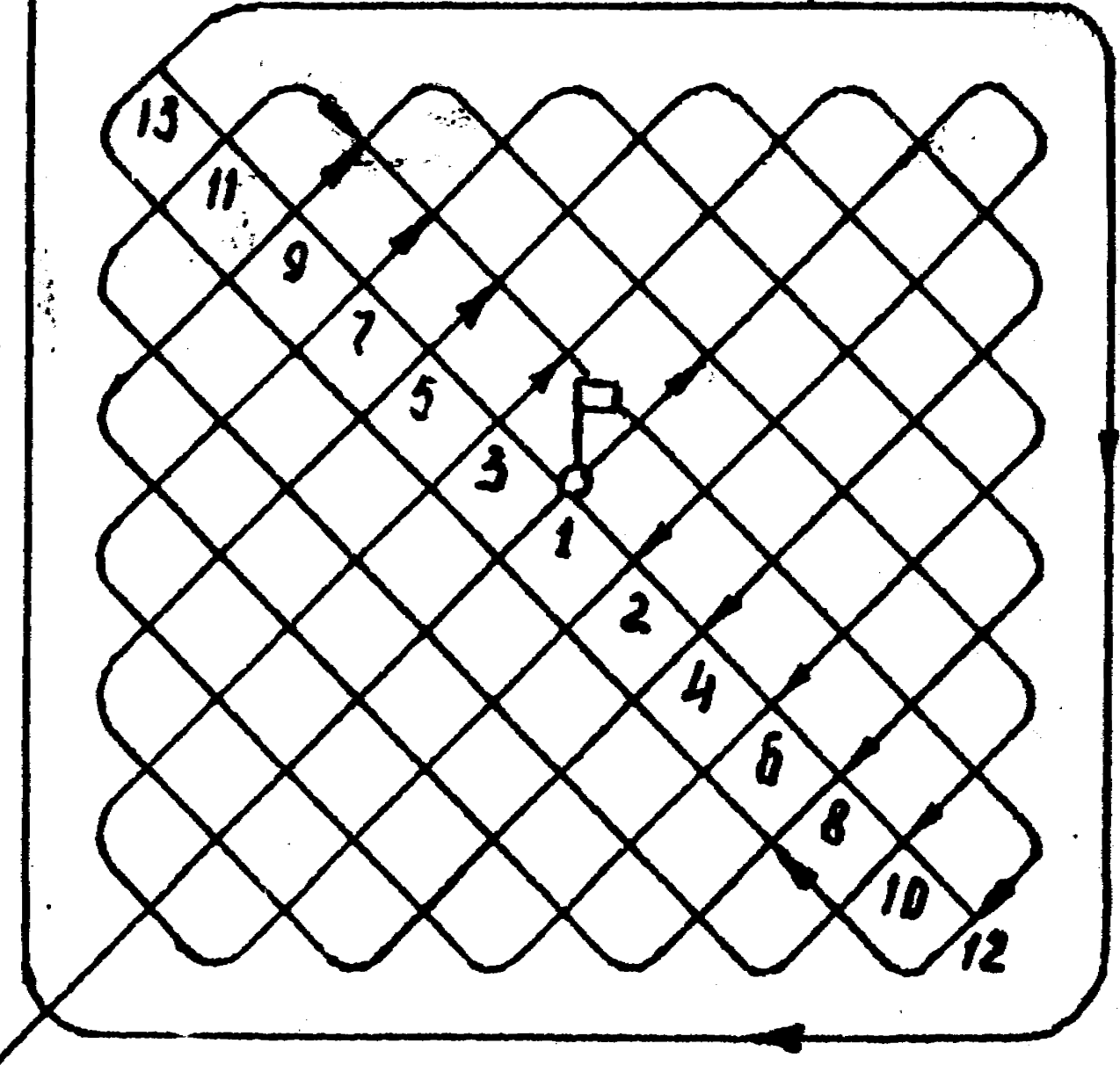

Рис. 11. Планировка диагонально-перекрестными
проходами при удлиненном поле.
При чистовой планировке необходимо соблюдать следующие требования:
величина плодородного слоя после срезки должна быть не менее 5 см;
при планировке поверхности допускается отклонение 5 см на участке длиной 4 м.
Нельзя оставлять участки без плодородного слоя, а также замкнутые бессточные понижения.
11. ВАРИАНТЫ ИСХОДНЫХ ДАННЫХ И СОДЕРЖАНИЕ
КУРСОВОГО ПРОЕКТА
(РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЫ)
Тема: Технология производства культуртехнических работ на участке земель колхоза (совхоза) ___________________________________
1. Исходные данные.
1.1. Площадь участка, га:
а) 50, б) 100, в) 150, г) 200.
1.1. Почвы:
а) торфяные, б) песчаные, в) супеси, г) суглинки лёгкие,
д) суглинки тяжёлые.
1.2. Мелиоративное состояние участка.
1.2.1. Кустарник:
а) редкий, б) средний, в) густой, г) мелкий, д) крупный.
1.2.2. Мелколесье:
а) редкое, б) среднее, в) густое.
1.2.3. Лес:
а) редкий, б) средний, а) густой, г) тонкомерный, д) мелкий, е) крупный.
1.2.4. Пни старых вырубок
диаметр, м:
а) 0,15, б) 0,20, в) 0,25, г) 0,35;
количество на 1 га:
д) 200, е) 300, ж) 400.
1.2.5. Скрытая пнистость, %:
а) 0,4, б) 1,0, в) 1,9, г) 2,2.
1.2.6. Закамененность, м3/га:
а) 4, б) 12, в) 30, г) 70, д) 120.
Средний диаметр камней, м:
е) 0,8, ж) 0,4, з) 0,1.
1.2.7. Закочкаренность, кочки:
а) земляные, б) растительные, в) мелкие, г) средние, д) большие.
Количество кочек на 1 га:
е) 1000, ж) 5000, з) 8000.
1.2.8. Особенности рельефа:
а) наличие старых каналов, котлованов, б) отвалов грунта.
1.2.9. Выраженность микрорельефа:
высота неровностей, м:
а) 8 см, б) 15 см.
1.3. Наличие техники в подрядной строительной организации.
1.3.1. Кусторезы:
ДП-24, ДП-4, МТП-13.
1.3.2. Бульдозеры:
ДЗ-27, ДЗ-29, ДЗ-109, ДЗ-110.
1.3.3. Корчеватели и корчеватели-собиратели :
ДП-8А, МП-2Б, МП-7А, ДП-25, МП-8.
1.3.4. Корчевальные бороны и кустарниковые грабли:
К-1, К-3.
1.3.5. Машины для корчёвки пней и древесных остатков из верхнего слоя торфозалежи:
РКГ-0, МТП-81.
1.3.6. Машины для сбора пней и мелких древесных остатков:
ПДО-2, МП-3, СП-6,7; МТП-22А, ППВ-0.
1.3.7. Камнеуборочные машины:
УКП-0,6, ПСК-1,0.
1.3.8. Плуги:
ПКБ-75, ПБН-75, ПБН-3-45, ПН-4-35, ПКУ-4-35, ПБН-100А,
ПН-8-35, ПЛН-5-35, ПЛН-6-35.
1.3.9. Дисковые бороны:
БД-10, БДТ-7, БДНТ-3,5, БДНТ-2,2, БДТ-3, БДМ-2,5.
1.3.10.Фрезерные машины:
ФБН-1,5, ФБН-2, ФБ-2, МТП-44А.
1.3.11. Водоналивной каток ЗКВБ-1,5.
1.3.12. Планировщики:
П-2,8, ПА-3, П-4.
1.3.13. Тракторы:
Т-40А, МТЗ-82, Т-150К, К-701, ДТ-75, Т-130.
Примечание. Технические характеристики машин приведены в приложениях 5 – 16.
ЛИТЕРАТУРА
1. Комплект технологических карт на производство культуртехнических работ (по зональному прейскуранту). Минск, РЦ “Мелиорация”, 1989, 106 с.
2. Схемы операционного контроля качества выполнения культуртехнических работ. Пинск, ГПВС, 1975, 87 с.
3. Нормы и правила производства культуртехнических работ. М., Минводхоз СССР, 1983, 35 с.
4. Камышенцев Л. А., Нетреба Н. Н. Мелиоративные работы в зимнее время. М.: Россельхозиздат, 1974.
5. Камышенцев В. Г., Преображенский К. И. Культуртехнические мелиорации. М.: Колос, 1972.
6. Руководство по проектированию и изысканиям объектов мелиоративного и водохозяйственного строительства в Белорусской ССР (РПИ – 82). Часть IV. Сельскохозяйственное освоение мелиорируемых: земель. Минск, Минводхоз БССР, 1982, 267 с.
