Применение тепловых насосв за рубежем
Наиболее широкое применение тепловой насос нашёл в домашнем теплоснабжении и кондиционировании воздуха, в особенности в США, где требуется круглогодичное кондиционирование: охлаждение в летние месяцы и нагрев в зимние. Реверсивный тепловой насос, решающий обе задачи, выпускается уже более 30 лет и является экономичным и надежным.
В Европе, где климатические условия таковы, что, по крайней мере, для индивидуальных зданий круглогодичное кондиционирование не нужно, более перспективной системой является одноцелевой тепловой насос. В сравнении с обычными системами центрального отопления его стоимость и эксплуатационные расходы находятся на приемлемом уровне.
Тепловой насос может использовать различные источники низкопотенциального тепла, отдавая его в конденсаторе при повышенной температуре потоку газа, жидкости или тепловому аккумулятору, жидкому или твердому. В большинстве случаев используется водяная система центрального отопления, в которой горячая вода циркулирует к радиаторам в каждой комнате, или воздушная система отопления, в которой нагретый воздух подается к каждой комнате по каналам. Широко применяются такие комнатные нагреватели: радиаторы, аккумуляционные установки и конвекторы как дополнительные источники тепла. Температура в системах распределениятепла изменяется от 40 для воздушных систем до 100° С для водяных или паровых систем. Типичная температура воды около 75° С.
Поскольку эффективность теплового насоса сильно зависит от температуры конденсации, для тепловых насосов желательно снижение температуры распределения тепла. Очевидно, что при увеличении поверхности теплообмена, например с помощью панелей в полах, станет пригодной температура 50° С. Повышение расхода циркулирующего воздуха позволяет снизить его температуру до 35°С. Практическая реализация этих тенденций в новых зданиях сможет радикально изменить отношение к тепловым насосам.
Системы центрального отопления обычного типа с котельными внутри здания обеспечивают и все домашнее горячее водоснабжение. Это обстоятельство следует учитывать при конструировании тепловых насосов. Однако отопление требует больших затрат энергии, чем горячее водоснабжение, и, например, в Англии они соотносятся как 60-65 и 20% [1].
В Англии и других европейских странах наиболее распространена водяная система отопления, но там, где требуется круглогодичное кондиционирование, применяется распределение нагретого или охлажденного воздуха. Воздушная система хороша для вновь строящихся зданий, но при реконструкции она сложнее, чем водяная, где используются трубы небольшого диаметра для подачи воды от котла. Воздушная система требует каналов большого сечения, которые трудно устанавливать в существующих зданиях.
Как отопительное устройство тепловой насос не обязательно должен служить централизованной системой, обслуживающей несколько комнат. Вполне могут быть установлены индивидуальные кондиционеры в каждой комнате со своим компрессором и конденсатором, внешним или внутренним источником тепла для испарителя. В общем, тепловые насосы способны конкурировать с большинством обычных систем отопления и кондиционирования.
Помимо отопления и кондиционирования важной функцией теплового насоса, определяющей его применимость, является горячее водоснабжение.
В большинстве отчетов об исследованиях роли тепловых насосов в будущем основным считается отопление, но одновременно отмечается, что горячее водоснабжение и восстановление тепла становятся все более важными по мере роста тенденции к строительству малоэнергоемких домов и “полностью интегрированных систем”, основанных на тепловых насосах.
Однако при этом выпадает из виду основная проблема - применение тепловых насосов в уже существующих зданиях, проблема замены одной установки, дающей одновременно и горячее водоснабжение (центральной котельной), тепловым насосом, способным также одновременно решать обе задачи. Эта проблема связана с экономичностью использования низкотемпературного внешнего теплового источника для получения горячей воды высокой температуры.
Высокая стоимость электроэнергии препятствует её применению в широких масштабах для нагрева, и во многих случаях отопительная система включает тандем - тепловой насос и котёл на органическом топливе. При этом ТН даёт воду, нагретую до необходимой температуры.
Выводы
Потенциальные ресурсы возобновляемых источников энергии составляют существенную долю потребностей человечества в энергетике. Мировое потребление этих источников на сегодняшний день составляет лишь ничтожную долю. Это объясняется в первую очередь тем, что в силу низкой концентрации НВИЭ и их неравномерного распределения по поверхности Земли удельные затраты на единицу мощности и стоимость энергии при современных технологиях очень велики, не могут конкурировать с традиционными источниками энергии.
Использование низкопотенциальных источников энергии для целей теплоснабжения является направлением энергетики.
Перспективными энергетическими установками, использующими низкопотенциальные энергии, являются теплонасосы, в том числе и компании с другими преобразователями низкотемпературной энергии - солнечными батареями, ветроэнами и т.д.
Внедрение тепловых насосов позволяет снизить расходы топлива на единицу выработанной теплоты по сравнению с котельными от 20 до 50% либо обеспечить 3-4-кратную экономию электроэнергии по сравнению с прямым электроснабжением. Источники энергии для ТНУ находятся “непосредственно” у потребителей, что сокращает потери при передаче и сокращает расходы на содержание и строительство теплотрасс и т.п. Время возможной работы ТНУ совпадает со временем потребности потребителями в энергии.
Большинство рассмотренных в данной работе проектов разработаны и внедряются за рубежом, в то время как в нашей стране всё ограничилось несколькими демонстрационными проектами и предложениями, по большей части основанными на практически единственной ТНУ АТНУ-10 производства “Экомаш” (г. Саратов). Совершенно необходимо развивать работы в этом направлении с целью создания конструкций иного ряда современных ТНУ различного назначения
Экономические и экологические аспекты использования энергоустановок на базе тепловых насосов
Стоимость теплонасосной станции (ТНС) мощностью от 100 до 10000 кВт в странах Западной Европы составляет 600-700 долл/кВт, в то время как стоимость теплонасосов АО "Энергия" в том же диапазоне мощностей при приблизительно равной энергетической эффективности и сдаче объекта "под ключ" составляет 600-700 тыс. руб/кВт. Снижение себестоимости тепла, производимого на ТНС, по сравнению с традиционным теплоснабжением составило от 1,5 до 2,5 раз в зависимости от температуры низкопотенциального источника, а общая экономия топлива от всех запущенных в эксплуатацию ТНС составила около 32 тыс. т. у. т. Срок окупаемости у большинства ТНС не превышает двух лет [185].
Опыт эксплуатации ТНС в России показал, что из-за большей продолжительности отопительного периода по сравнению, например, с Западной Европой, а также значительно более острой проблемы транспорта топлива экономическая эффективность применения ТНС в России больше, чем в других странах.
Доказана возможность применения озонобезопасных фреонов, в частности фреона 142 (R-142 в). Так, в Каунасе работает ТНС с винтовым компрессором единичной мощностью 2 МВт с рабочим телом R-142, хотя термодинамические свойства этого фреона потребовали неординарных решений при создании ТНС с винтовым компрессором [185].
Принимая удельный расход на выработку 1кВт*ч электроэнергии равным 300 г у.т., нетрудно, дать сравнительную оценку вредных выбросов за отопительный сезон (5448 ч) от различных теплоисточников тепловой мощностью 1,16 МВт (см. табл. 2.1.1.) [185]. Табл. 2.1.1.
| Вид вредного выброса, т/год | Котельная на угле | Электрообогрев | ТН, со среднегодовым КОП = 3,6 |
| SOx | 21,77 | 38,02 | 10,56 |
| NOx | 7,62 | 13,31 | 3,70 |
| Твёрдые частицы | 5,8 | 8,89 | 2,46 |
| Фтористые соед. | 0,182 | 0,313 | 0,087 |
| Всего | 34,65 | 60,53 | 16,81 |
Вредные выбросы при использовании теплового насоса - это выбросы в месте производства электроэнергии (за источник электроэнергии принята ТЭС); непосредственно же на месте установки тепловых насосов вредных выбросов нет. Такая ситуация наиболее благоприятна для рекреационных зон. Так, котельная на угле тепловой мощностью 1,16 МВт (1 Гкал/ч), работающая в курортной зоне Алтая - Белокурихе, за отопительный сезон (4880 ч) выбрасывает не менее 31 т вредных веществ. Тепловые насосы общей тепловой мощностью 1,2 МВт, установленные в радонолечебнице на сбросном тепле использованных радоновых вод с температурой 32’С, имеют среднегодовой коэффициент преобразования 7,2 и в самой Белокурихе вредных выбросов не производят. На ТЭС, расположенной в 70 км от курорта, вредные выбросы при производстве необходимой для этой ТНС электроэнергии в пересчете на 4,18 ГДж (1 Гкал) вырабатываемого ею тепла составят за отопительный сезон всего 4,31 т.
Ниже приведены среднегодовые коэффициенты преобразования теплонасосных установок для Западно-Сибирского региона (отопительный период 5448 ч) в зависимости от температуры низкопотенциального источника:
температура
низкопотенциального
источника,
° С.............................5 10 15 20 25 30 35 40
КОП среднегодовой ....3,6 4,1 4,6 5,3 5,9 6.6 , 7,2 7,9
При одинаковой теплопроизводительности, например 1 Гкал/ч (1,16 МВт), удельная экономия топлива при использовании ТНС составит по сравнению: с электроотоплением 0,277 - 0,335 т у.т.; с котельной на каменном угле (КПД = 0.65) 0,113 - 0,121 т у.т.; с котельной на природном газе (КПД = 0,8) 0,072-0,130 т у.т., где первое значение относится к использованию в теплонасосе низкопотенциального источника тепла с температурой 5° С, второе - с температурой 40° С [185].
2.2. Ветроэнергетические установки
Ветроэнергетика за рубежом
Ветроэнергетика в России
Фундаментальные знания в области ветроэнергетики
Ветроэнергетика за рубежом
Ветроэнергетические установки (ВЭУ) достигли сегодня уровня коммерческой зрелости и в местах с среднегодовыми скоростями ветра более 5 м/сек успешно конкурируют с традиционными источниками электроснабжения.
Ветропарк в штате Калифорния , США.
Рис. 2.2.1
Преобразование энергии ветра в механическую , электрическую или тепловую осуществляется в ветроустановках с горизонтальным или вертикальным расположением вала ветротурбины. Наибольшее распространение получили ветроэнергетические установки с горизонтальной осью ротора , работающие по принципу ветряной мельницы. Турбины с горизонтальной осью и высоким коэффициентом быстроходности обладают наибольшим значением коэффициента использования энергии ветра ( 0,46-0,48). Ветротурбины с вертикальным расположением оси менее эффективны (0,45) , но обладают тем преимуществом, что не требуют настройки на направление ветра. В таблице 2.2.1 приведены данные о доле на рынке различных типов ВЭУ в старых землях ФРГ.
Табл. 2.2.1
| Расположение оси ротора | Доля на рынке, % |
| Вертикальноосевые установки | 9 |
| Горизонтальноосевые установки из них: с наветреным расположением ротора за башней с подветренным расположением ротора | 91 77 14 |
Наибольшее распространение из сетевых установок сегодня получили ВЭУ с единичной мощностью от 100 до 500 кВт. Удельная стоимость ВЭУ мощностью 500 кВт составляет сегодня около 1200 $/кВт и имеет тенденцию к снижению. В таблице 2.2.2 приведена структура мощностей ВЭУ в старых землях ФРГ.
Табл. 2.2.2
| Класс мощности, кВт | Доля, % |
| 10-19 | 11 |
| 20-49 | 19 |
| 50-149 | 34 |
| 150-500 | 26 |
| 401-1499 | 5 |
| 1500-5000 | 5 |
ВЭУ мегаваттного класса построены в ряде стран (рис 2.2.1) и на сегодняшний день находятся на стадии экспериментальных исследований или опытной эксплуатации.

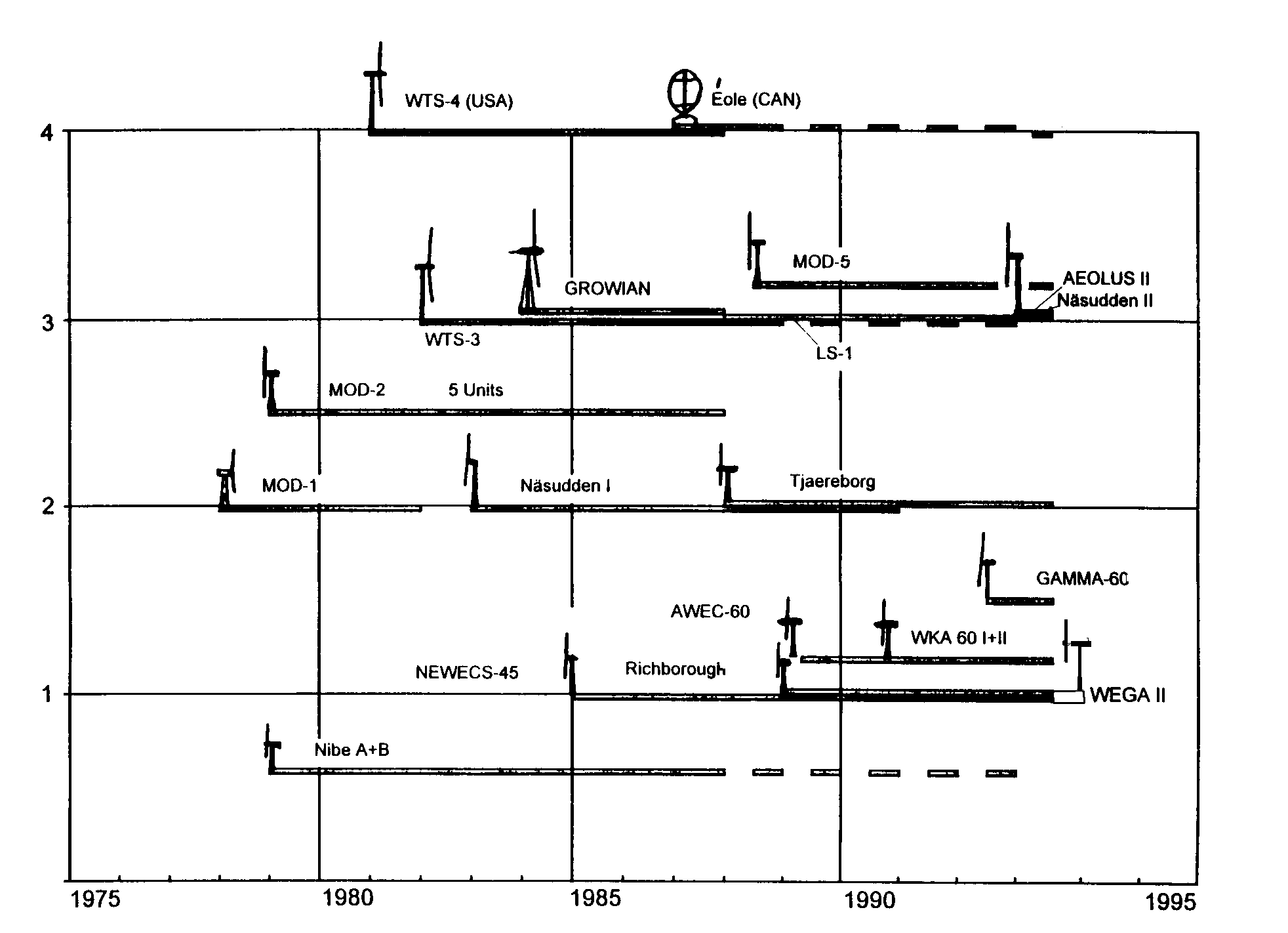

Экспериментальные турбины мегаваттного класса.
Рис 2.2.2
Во многих развитых странах существуют Государственные программы развития возобновляемых источников энергии, в том числе и ветроэнергетики. Благодаря этим программам решаются научно-технические, энергетические, экологические, социальные и образовательные задачи. Генераторами проектов возобновляемых источников энергии в Европе являются исследовательские центры ( Riso, SERI( в настоящее время NREL), Sandia,ECN, TNO, NLR, FFA, D(FV)LR, CIEMAT и др.), университеты и заинтересованные компании.
В 1994 году , в Мадриде, на конференции “Генеральный план развития возобновляемых источников энергии в Европе” странами Европейского Союза была принята декларация. В “Мадридской декларации” были сформулированы цели по достижению 15% уровня использования возобновляемых источников энергии в общем потреблении энергии в странах Европейского Союза до 2010 г.[ 184 ]. В 1994 г.в странах Европейского Союза установленная мощность солнечных батарей, мини гидроэелектростанций и ветроэнергетичских установок составила 5.3 ГВт, к 2010 году предполагается смонтировать оборудование с установленной мощностью 55 ГВт.
Процент от мирового энергоснабжения
Годы

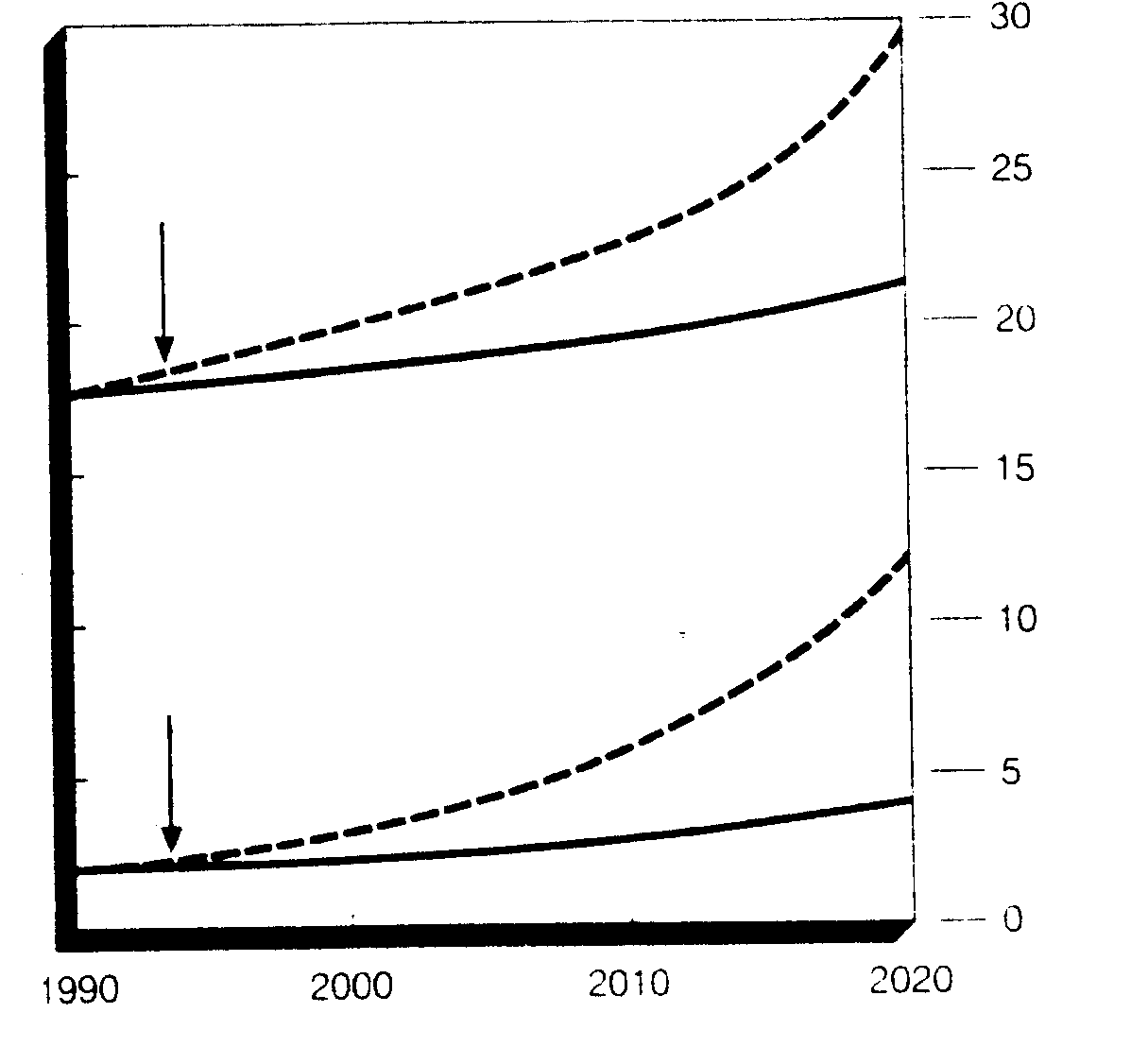

Два сценария развития энергетики до 2020 г. в странах Европы.
____ Текущая политика
------ Экологически ориентированная политика ,
* Традиционные источники: органическое топливо и большая гидроэнергетика ,
** Новые источники: биомасса, солнце, ветер, геотермальная, малая гидроэнергетика
Рис. 2.2.3.
Поставленные цели достигаются решением задач в области политики, льготного налогового законодательства, государственной финансовой поддержки через научно-технические программы , льготного кредитования, создания информационной сети, системы образования,стажировок, продвижения высоких технологий , созданием рабочих мест на производствах и подготовки общественного мнения.
На рис. 2.2.3 показаны два сценария использования возобновляемых источников энергии в странах Европы.
Благоприятные условия для развития энергетики позволят к 2020 г. увеличить потребление электрической энергии на 30%
в том числе за счет возобновляемых источников энергии на 15%. В таблице 2.2.3. [184] приведены соотношения для выработки электроэнергии различными возобновляемыми источниками энергии в странах Европы по оптимистическим и пессимистическим прогнозам до 2020 года. Прогноз сотавлен на основании анализа темпов прироста установленной мощности различных видов возобновляемых источников энергии в странах Европейского Союза. Доля ветровой энергии будет составлять по пессимистической оценке 15%, по оптимистической оценке 16%.
Табл. 2.2.3
| Возобновляемые источники энергии | В 2020 г. “Минимум” | В 2020 г. “Максимум” при благоприятной политике поддержки | |||
| | Mtoe | % | Mtoe | % | |
| “Modern” биомасса | 243 | 45 | 561 | 42 | |
| Солнечная | 109 | 21 | 355 | 26 | |
| Ветровая | 85 | 15 | 215 | 16 | |
| Геотермальная | 40 | 7 | 91 | 7 | |
| Мини ГЭС | 48 | 9 | 69 | 5 | |
| Приливов и волн | 14 | 3 | 54 | 4 | |
| Суммарная | 539 | 100 | 1345 | 100 | |
| В 1990 г. новые возобновляемые источники энергии составили 164 Mtoe (1,9 % ) от общей потребляемой энергии | |||||
В 1994 г. во всем мире установленная мощность ветростанций составляла 3200 MW , 1400 MW приходилось на Европу. В таблице 2.2.4 приведены данные о суммарной установленной мощности ветростанций по странам[190].
Табл. 2.2.4
| Страна, регион | Установленная мощность ( MW) |
| США Дания Германия Великобритания Нидерланды Испания Греция Швеция Италия Бельгия Португалия Ирландия Франция Остальные регионы Европы Индия Китай Остальные регионы Мира | 1700 520 320 145 132 55 35 12 10 7 2 7 1 35 100 25 75 |
| Всего | около 3200 |
Ежегодно в Европе установленная мощность ветроагрегатов составляет 200 MW При благоприятных условиях прирост установленной мощности может cоставить 800 MW. Наиболее эффективными по наращиванию установленной мощности ветростанций являются программы стран Европы , Китая, Индии , США, Канады.
Ежегодный оборот за счет продаж ветропреобразователей в странах Европы составляет 400 MECU. Более 10 крупнейших банков Европы инвестируют ветроэнергетическую индустрию. Более 20 крупных Европейских частных инвесторов финансируют ветроэнергетику. Стоимость ветровой энергии зависит в основном от следующих 6 параметров:
- инвестиций в производство ветроагрегата ( выражается как отношение $/кв. м - цена одного кв. метра ометаемой площади ротора ветротурбины);
- коэффициета полезного действия системы;
- средней скорости ветра ;
- доступности;
- технического ресурса.
Табл. 2.2.5
| Параметры | Ситуация 1 | Ситуация 2 | Ситуация 3 |
| среднегодовая скорость ветра на высоте 10м | 5.0-5.8 м/сек | 5.5-6.4 м/сек | 6.0-7.0 м/сек |
| Количествоэлектро энергии вырабатываемой ветроагрегатом | 650 кВт ч/  | 825 кВт ч/  | 1140 кВт ч /  |
| стоимость электроэнергии | 0.046 ЕСU/кВтч | 0.036 ECU/кВтч | 0,026 ECU/кВтч |
За последние три десятилетия технология использования энергетических ресурсов ветра была сосредоточена на создании сетевых ветроагрегатов WECS. В этом направлении достигнуты значительные успехи. Многие тысячи современных установок WECS оказались полностью конкурентоспособными по отношению к обычным источникам энергии. Существующие электрические сети осуществляют транспортировку электроэнергии вырабатываемые ветро-парками в различные регионы.
В последние годы интенсивно стали развиваться технологии использования энергии ветра в изолированных сетях. В изолированных сетях электропередач неизбежные затраты на единицу произведенной энергии во много раз выше , чем в централизованных сетях электропередач. Установки, производящие электроэнергию, обычно основаны на небольших двигателях внутреннего сгорания , использующих дорогостоящее топливо , когда расходы на транспортировку только топлива часто поднимают стоимость единицы произведенной энергии в десятки раз от стоимости энергии в лучших централизованных сетях электропередач. В небольших сетях электропередач установки, подающие электроэнергию, являются гораздо более гибкими: современный комплект генераторов на дизельном топливе можно запустить , синхронизировать и подключить к изолированной сети менее чем за две секунды. Преобразование энергии ветра является альтернативным возобновляемым источником энергии , чтобы заменить дорогостоящее топливо. Новые исследования технической осуществимости проектов использования ветроустановок совместно с дизельгенераторами в изолированных сетях показыают ,что мировой потенциал для независимых систем WECS даже выше, чему систем WECS, подключенных в обычные сети электропередач. В таблице 2.2.6 [191] приведены параметры действующих ветро-дизельных систем. Указанные системы были построены в 1985-1990 г.г. Их эксплуатация выявила необходимость совершенствования систем, создания автоматизированного управления.
Табл. 2.2.6
| Страна | Место расположения | Мощность ветроагрегата ,кВт | Мощность дизельгенера- тора,кВт | Мощность нагрузки, кВт |
| Австралия | Остров Роттнест | 20,50,55 | 1100 | 90-460 |
| Бразилия | Фернанд де Норонха | 2х5 | 50 | 200 макс. |
| Канада | Остров Келверт | 2х3 | 12 | 0,5-3,5 |
| --#-- | Кембридж Бэй | 4х25 | 4: 380-760 | 2375 макс |
| --#-- | Форт Северн | 60 | 85,125,195 | 50-150 |
| Дания | Ризо | 55 | 125 | 30-90 |
| Франция | место де Лас Турс | 10х12 | 152 | 100 макс |
| Германия | Хелоголенд | 12002 | 2-1200 | 1000-3000 |
| --#-- | Шнитлинген | 11 | 25 | 1-15 |
| Греция | Остров Китнос | 5х22 | 31.4 | |
| Ирландия | Кейп Клиер | 2х30 | 60 | 15-100 |
| --#-- | Айнис Ойр | 1х63 | 1х12,1х26,1х44 | --- |
| Италия | Келбриа | 20 | 2х20 | --- |
| Голландия | ECN | 2х30 | 50 | 50 |
| Норвегия | Фроуа | 55 | 50 | 15-50 |
| Испания | Буджерелоз | 25 | 16 | --- |
| Швеция | Аскескар | 18,5 | 8,1 | --- |
| --#-- | Келмерский университет | 22 | 20 | --- |
| Швейцария | Мартинджи | 160 | 130 | 60-80 |
| Великобрита-ния | Остров Файр | 55 | 1х20, 1х50 | --- |
| --#-- | Фолклендские острова | 10 | 10 | --- |
| --#-- | Остров Ланди | 55 | 3х6, 1х27 | --- |
| --#-- | Машинилес | 15 | 10 | |
| --#-- | RAL | 16 | 7 | |
| США | Острова Блок | 150 | 1х225,400,500 | 1800 макс |
| --#-- | Клейтон | 200 | 1х400,1700; 2х1000; 3х1250 | 1000-3500 |
Ветроэнергетика в России
В России существует значительный нереализованный задел в области ветроэнергетики. Фундаментальные исследования аэродинамики ветряка , осуществленные в ЦАГИ , заложили основу современных ветротурбин с высоким коэффициентом использования энергии ветра. Однако жесткая ориентация на большую гидроэнергетику и угольно-ядерную стратегию и почти полную глухоту к новациям и экологическим проблемам надолго затормозило развити ветроэнергетики. Выпускаемые “ Ветроэном” ветроустановки не отвечали современным требованиям и представлениям высоких технологий ветроэенергетической индустрии. Толчком для дальнешего продвижения и создания современного ветроэнергетического оборудования стала федеральная научно-техническая программа “Экологически чистая энергетика”[193] . Для участия и получения финансирования были отобраны лучшие проекты ветроэнергетичесих установок различных классов по мощности. Были разработаны проекты ветроагрегатов мощностью до 30 кВт , 100 кВт,
250 кВт, 1250 кВт. Начавшаяся перестройка, развал экономики и прекращение финансирования по программе не позволила довести указанные проекты до коммерческого уровня. Почти все проекты остались на уровне опытных и макетных образцов. Опытный образец ветроагрегата мегаваттного класса был спроектирован и построен МКБ “Радуга” , который организовал кооперацию предприятий авиационной промышленности. Разработка, изготовление и строительство финансировалось правительством Калмыкии. Ветроагрегат был построен недалеко от Элисты и успешно работает , вырабатывая 2300-2900 тыс. кВт ч электроэенергии в год. Ветроагрегат подключен к сети. В МКБ “ Радуга” были спроектированы ветроагрегаты мощностью 8кВт и 250 кВт. Российской Ассоциацией развития ветроэнергетики “ Energobalance Sovena” совместно с Германской фирмой Husumer SchiffsWert (HSW) были изготовлены 10 ветроагрегатов сетевого исполнения единичной мощностью 30 кВт. Ветропарк с установленной мощностью 300 кВт был построен в 1996 г. в Ростовской области и запущен в эксплуатацию.
Сегодня возможны следующие сценарии развития ветроэнергетики в России:
- закупка и монтаж зарубежных ветроагрегатов;
- трансферт западных технологий и организация производства в России ;
- кооперация с зарубежными фирмами и производство ветроагегатов в России ;
- организация производства собственных ветроагегатов, ноу-хау которых защищено международным законодательством .
Для России предпочтительней последний сценарий, однако он сдерживается существующим налоговым законодательством, монополией производителей электроэнергии, отсутствием инвестиций и развалом производства.
Фундаментальные знания в области ветроэнергетики
Краткий обзор был бы не полным для настоящей программы , если не дать оценку некоторых достигнутых фундаментальных знаний в области ветроэнергетики. На рис. 2.2.4 приведена схема различных областей знаний применительно к ветроэнергетике [191] с экспертной оценкой нерешенных задач.

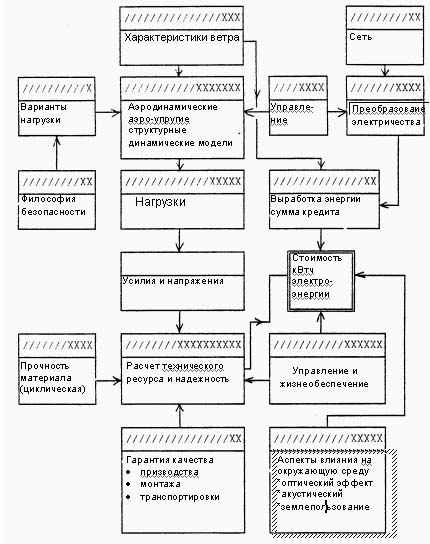

Соотношения между решенными и нерешенными задачами для ветроэенергетической технологии.
- фундаментальные знания достаточные для их использования.
ххх-узкие места в фундаментальных знаниях .
Рис. 2.2.4

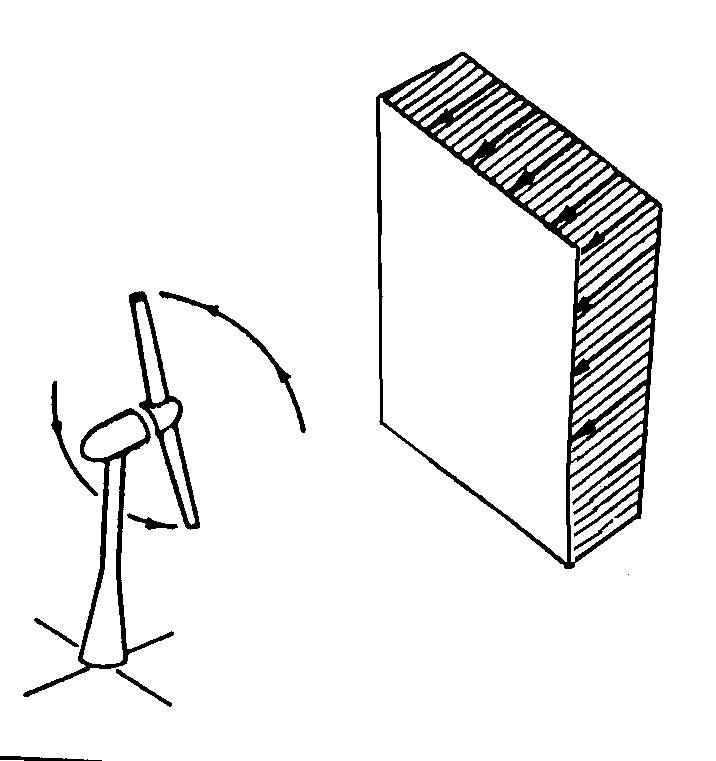

На примере совершенствования модели ветра можно показать что углубление знаний в этой области позволило приблизиться к адекватной модели преобразования энергии На рис. 2.2.5 показаны: использование упрощенной модели ветра с осредненными параметрами по времени и в пространстве до 70 годов, учет изменения скорости ветра по высоте в 75 годы, использование турбулентной модели ветра в 85 годы.
