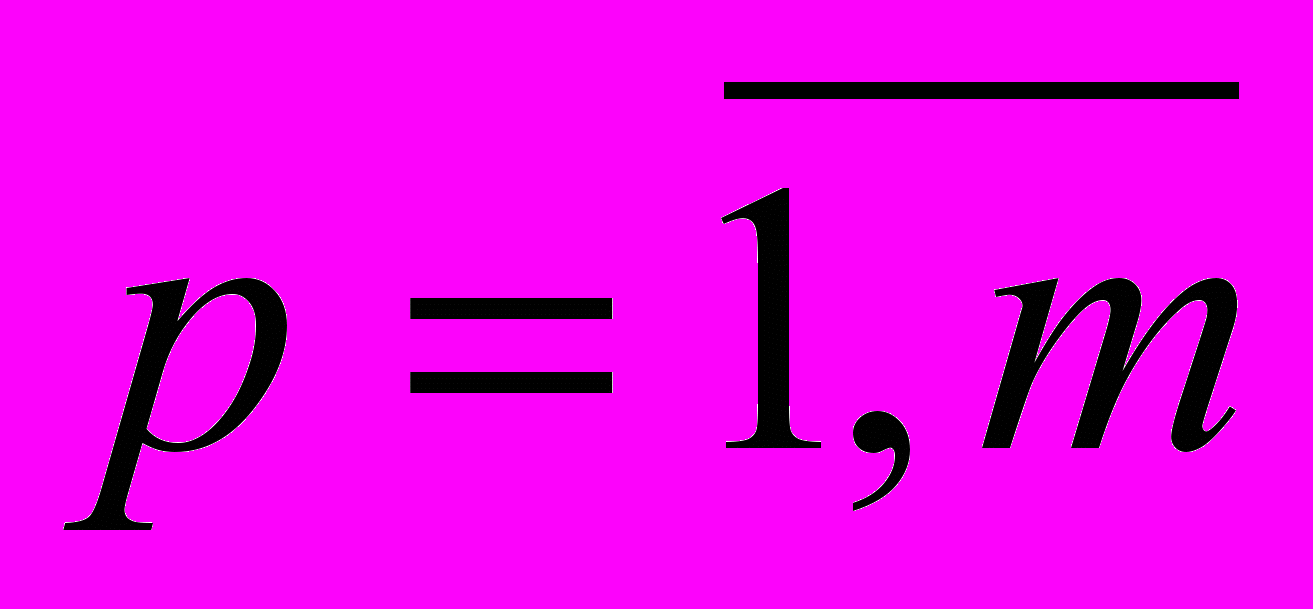

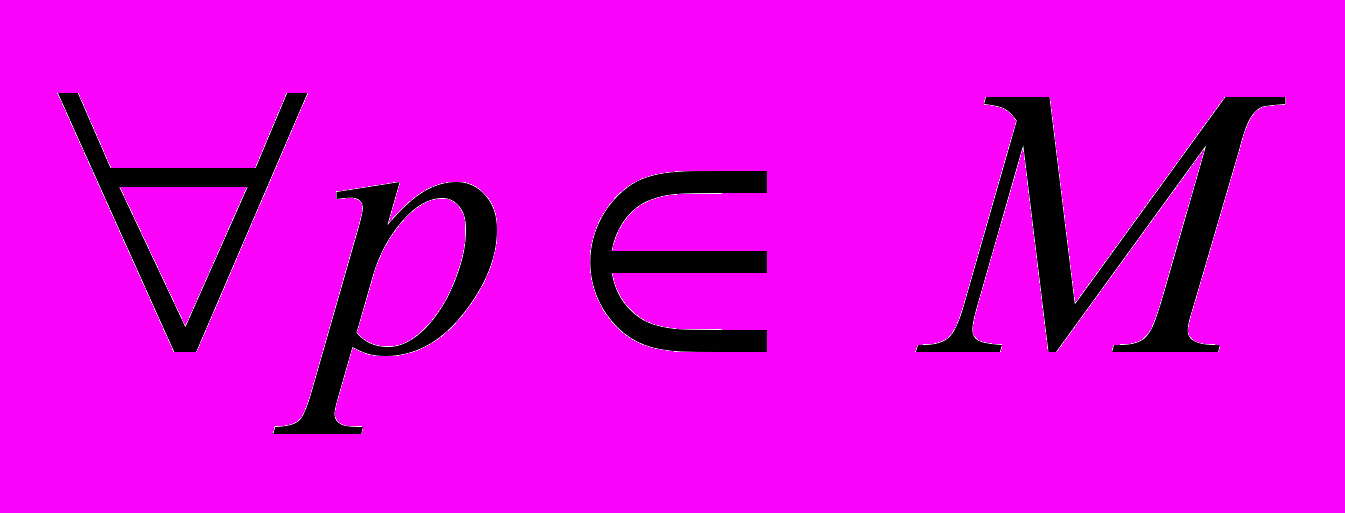

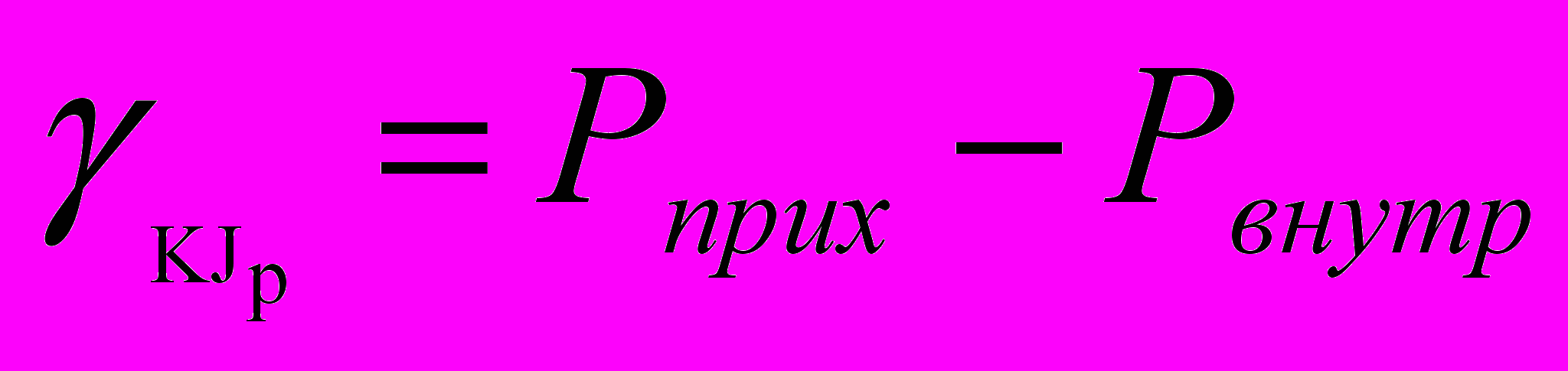

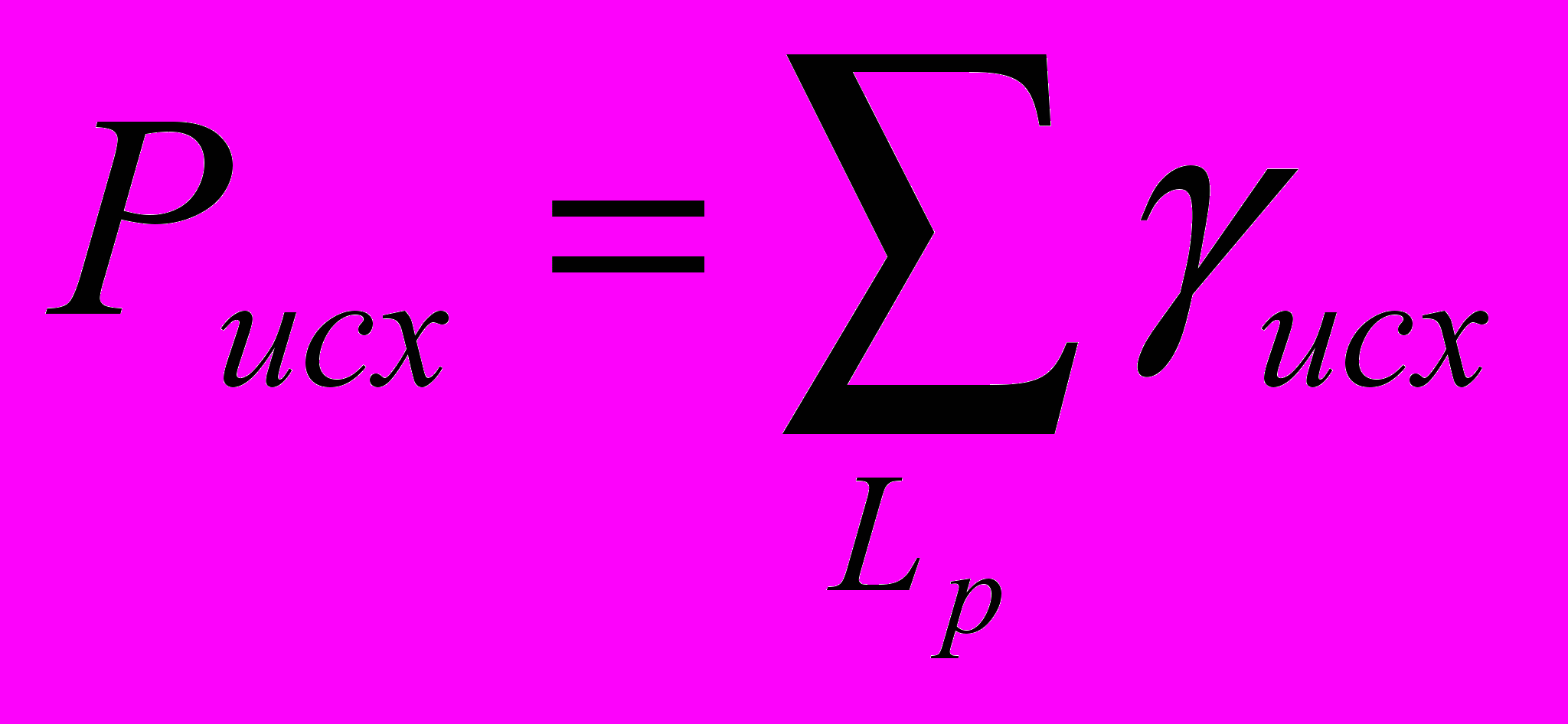

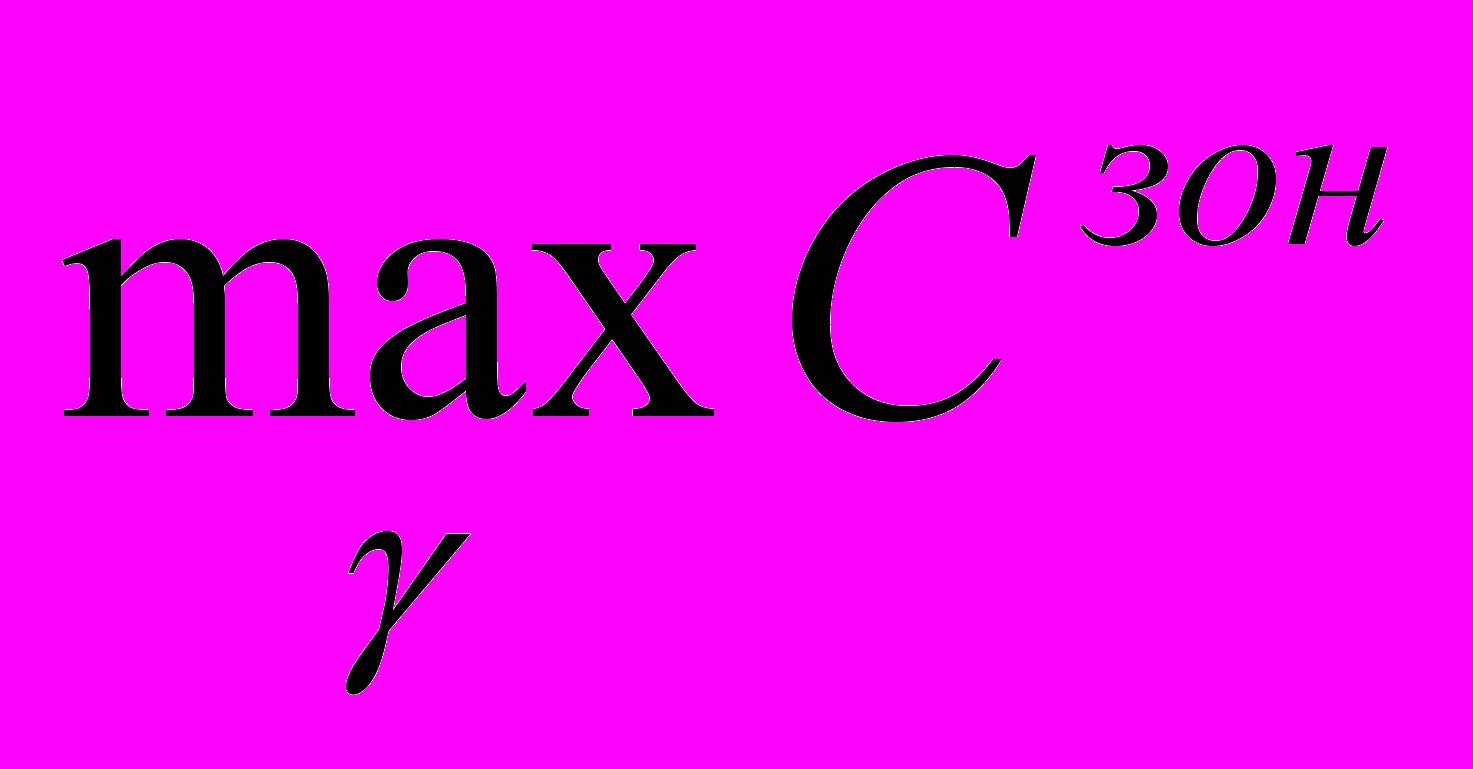

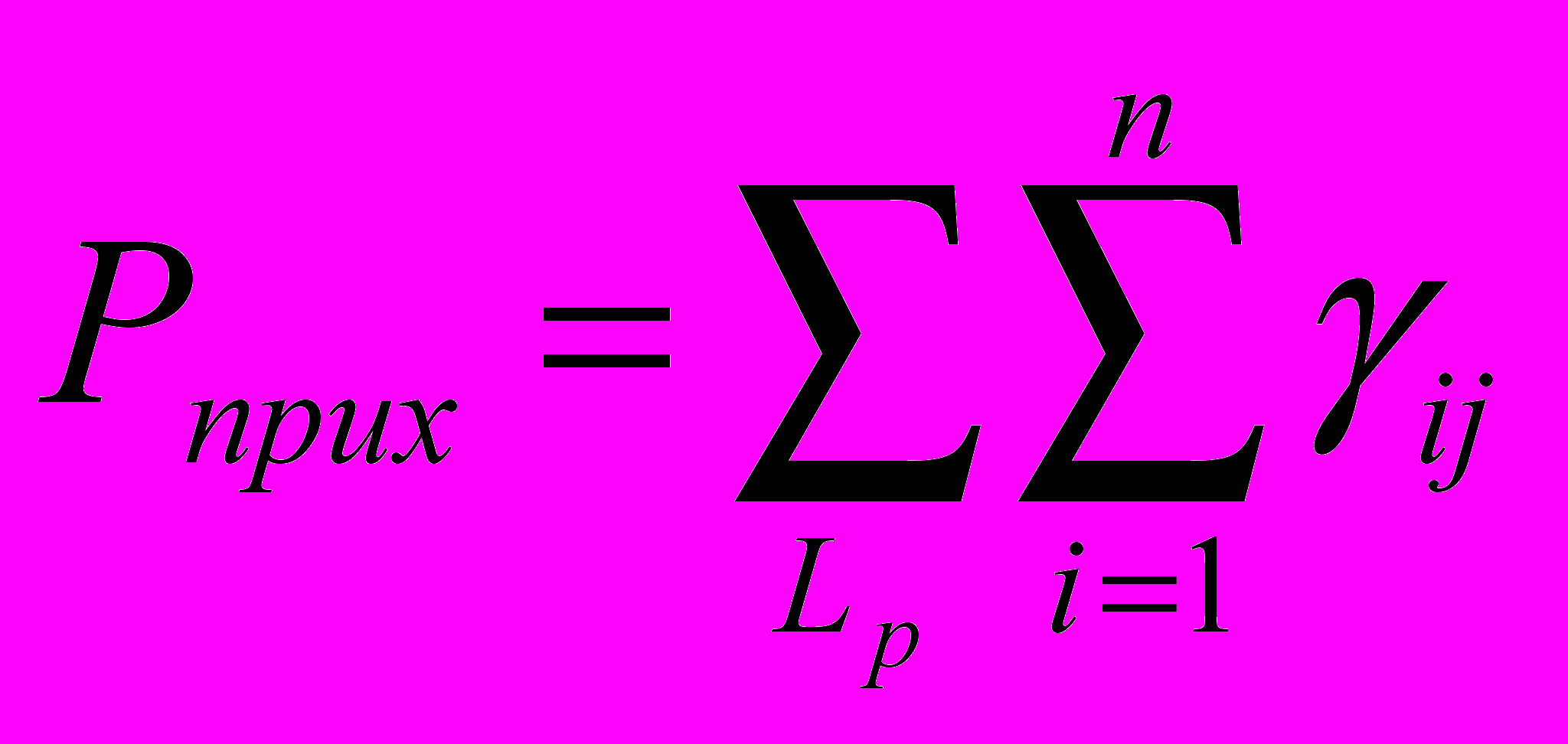

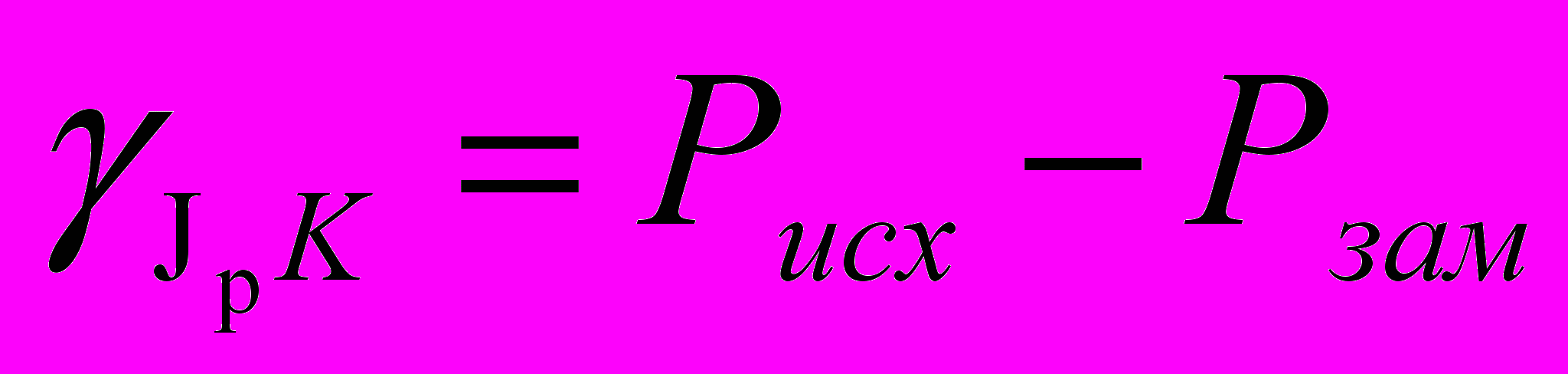

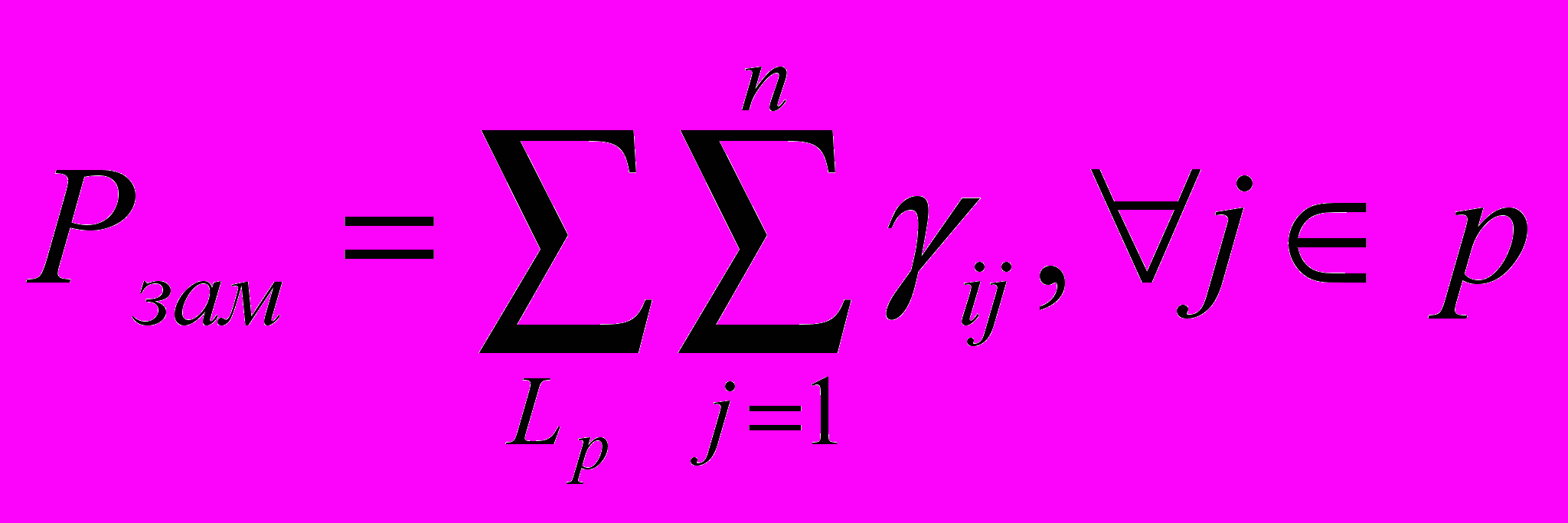

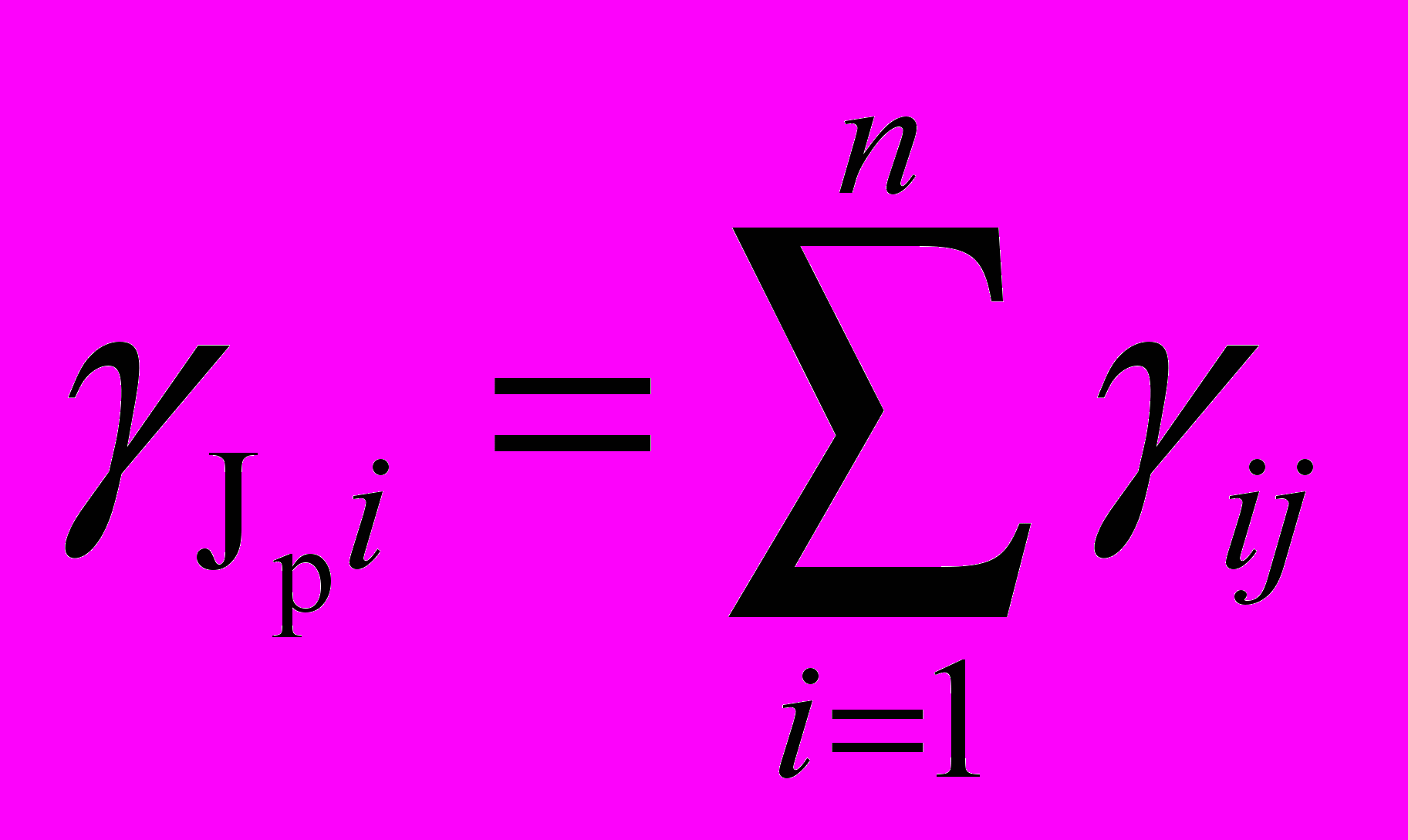

Формирование матрицы связи производится на основании рассчитанной матрицы информационного тяготения ( i , j ) (полученная в пункте 4) в три этапа:1) Связи областных узлов с их зональным узлом Jр необходимо зафиксировать в матрицы связи С. Для этого требуется определить величину потоков, обеспечивающих загрузку соответствующей связи в прямом и обратном направлениях. В прямом направлении – это соответственно суммарный исходящий из узла і поток пакетов, т.е.iJр = iисх где Jр – элемент множества зон М (  ).Поток обратного направления, входящий от зонального узла Jр к областному узлу i определяется суммарным потоком пакетов от узлов остальных зон сети и равен сумме элементов i-го столбца матрицы интенсивности:  2) Величина потока на магистрале (соединяющей зональный узел Jр и центральный узел коммутации К) тоже фиксируется в матрице связи С и определяется двумя составляющими: прямым и обратным потоками. Каждая из этих состовляющих расчитывается отдельно. Для каждой зоны р (р=1..m ,  ) определено множество объектов L, которое определяет количество узлов в данной зоне.Прямой поток определяется как сумма исходящих потоков всех узлов зоны (включая зональный центр), за вычетом тех потоков, которые замыкаются внутри зоны.    Обратный поток определяется как сумма приходящих потоков ко всем узлам зоны (включая зональный узел) за вычетом потоков, генерируемых узлами данной зоны по друг к другу.    Как на зональном уровне (между узлом доступа и узлом зоны) так и на магистральном уровне (между зональным узлом и центральным узлом) из двух потоков (прямой и обратный) выбирается максимальный. 6. Уменьшение нагрузки на центральный узел Центральный узел – это наиболее уязвимое место сети, т.к. при выходе из строя коммутатора уровня ядра (если не предусмотрено его резервирование) сеть становится неработоспособной. Поэтому, с целью разгрузки центрального коммутатора сети, необходимо предусмотреть введение поперечных связей на уровне распределения. Для этого формируется матрица информационного тяготения между всеми зонами сети Сзон розмером m*m, где m – количество зон в сети. Поперечная связь вводится между зонами, между которыми существует максимальный информационный поток, тоесть  Данный поток пройдет напрямую между двумя зонами, минуя центральный узел. Эти изменения необходимо зафиксировать в матрице связи С, тоесть осуществить повторный рассчет потоков, которые пройдут на участках между соответствующими зональными узлами Jр и центральным узлом коммутации К. 7. Обмен информацией с внешними сетями Весь проведенный расчет осуществлялся исключительно для потоков, которые замыкаются внутри синтезированной сети. Потому кроме того, что было описано выше, необходимо предусмотреть обмен информацией с внешними сетями. Точка обмена трафиком с внешними сетями располагается на центральном узле. Значит, для учета данного обмена необходимо увеличить нагрузку вертикальных связей матрицы С на соответствующую величину. Будем считать, что на внешние сети приходится 3% от информационного потока, который генерируется на каждом объекте сети. 8. Выбор коммутационного оборудования На основании перечня рекомендованного оборудования, приведенного в Приложении В, необходимо осуществить выбор коммутаторов АТМ, обслуживающих сеть. Выбор типа коммутатора и определение типа его модулей производится в зависимости от его места в сети. Аналогично иерархии построения сети выделяют три типа коммутаторов:
Коммутаторы доступа могут обладать относительно невысокой пропускной способностью внутренней шины, достаточной лишь для прохождения потока поступающего (или исходящего) из областного узла сети. Однако для них необходимо предусмотреть поддержку других технологий, которые могут быть использованы в качестве сетей доступа к сети АТМ. К комутаторам зон предъявляются повышенные требования с точки зрения пропускной способности коммутатора, т.к. их основная задача – концентрация потоков, поступающих от нескольких узлов сети, в один высокоскоростной поток. Коммутатор ядра – представляет собой наиболее высокопроизводительный коммутатор сети, коммутирующий высокоскоростные потоки. Так как при выходе из строя центрального коммутатора нарушается работоспособность сети, а так же ее возможности по выходу на внешние сети, то необходимо предусмотреть резервирование модулей данного коммутатора. 9. Перечень таблиц и расчетов, которые должны быть приведены в пояснительной записке. 1) Исходные данные; 2) Таблица распределения пользователей по службам; 3) Таблица количества пользователей, которые одновременно работают в сети; 4) Таблица количества пользователей сети с учетом пересчета ЦС и УАТС; 5) Таблица интенсивности трафика, который генерируется каждым объектом сети; 6) Матрица коэффициентов информационного тяготения по нагрузке; 7) Матрица относительных расстояний между узлами сети; 8) Таблица коэффициентов нормировки; 9) Матрица коэффициентов информационного тяготения по расстоянию; 10) Матрица суммарного коэффициента информационного тяготения; 11) Матрица информационного тяготения между объектами сети; 12) Таблица распределения областных узлов к зональным; 13) Матрица связи (до введения поперечных связей); 14) Матрица информационного тяготения между зонами сети; 15) Матрица связи (после введения поперечных связей и потоков на внешние сети); 14) Таблица количества и типа выбранного оборудования; 15) Карта Украины с построенной сетью. Кроме этого в пояснительной записке должен быть приведен полный расчет всех величин, которые используются в курсовом проекте, для одного объекта сети. Перечень использованной литературы 1. А.Н. Назаров, М.В. Симонов АТМ технология высокоскоростных сетей, ЭКО-ТРЕН, Москва, 1992. 2. Олифер В.Г., Олифер Н.А. Компьютерные сети, учебник для вузов, СПб: Питер, 2002. 3. .com 4. net.ru ПРИЛОЖЕНИ А Карта Украины  |
