Программное обеспечение промежуточного слоя


С помощью программного обеспечения промежуточного слоя (ПО ПС) можно для произвольных прикладных сервисов добиться высокой "живучести" с полностью прозрачным для пользователей переключением на резервные мощности.

О возможностях и свойствах ПО промежуточного слоя можно прочитать в статье Ф. Бернстайна "Middleware: модель сервисов распределенной системы" (Jet Info, 1997, 11).

Перечислим основные достоинства ПО ПС, существенные для обеспечения высокой доступности.
  • ПО ПС уменьшает сложность создания распределенных систем. Подобное ПО берет на себя часть функций, которые в локальном случае выполняют операционные системы;
  • ПО ПС берет на себя маршрутизацию запросов, позволяя тем самым обеспечить "живучесть" прозрачным для пользователей образом;
  • ПО ПС осуществляет балансировку загрузки вычислительных мощностей, что также способствует повышению доступности данных;
  • ПО ПС в состоянии осуществлять тиражирование любой информации, а не только содержимого баз данных. Следовательно, любое приложение можно сделать устойчивым к отказам серверов;
  • ПО ПС в состоянии отслеживать состояние приложений и при необходимости тиражировать и перезапускать программы, что гарантирует "живучесть" программных систем;
  • ПО ПС дает возможность прозрачным для пользователей образом выполнять переконфигурирование (и, в частности, наращивание) серверных компонентов, что позволяет масштабировать систему, сохраняя инвестиции в прикладные системы. Стабильность прикладных систем – важный фактор повышения доступности данных.

Ранее мы упоминали о достоинствах использования ПО ПС в рамках межсетевых экранов, которые в таком случае становятся элементом обеспечения отказоустойчивости предоставляемых информационных сервисов.

Обеспечение обслуживаемости


Меры по обеспечению обслуживаемости направлены на снижение сроков диагностирования и устранения отказов и их последствий.

Для обеспечения обслуживаемости рекомендуется соблюдать следующие архитектурные принципы:
  • ориентация на построение информационной системы из унифицированных компонентов с целью упрощения замены отказавших частей;
  • ориентация на решения модульной структуры с возможностью автоматического обнаружения отказов, динамического переконфигурирования аппаратных и программных средств и замены отказавших компонентов в "горячем" режиме.

Динамическое переконфигурирование преследует две основные цели:
  • изоляция отказавших компонентов;
  • сохранение работоспособности сервисов.

Изолированные компоненты образуют зону поражения реализованной угрозы. Чем меньше соответствующая зона риска, тем выше обслуживаемость сервисов. Так, при отказах блоков питания, вентиляторов и/или дисков в современных серверах зона риска ограничивается отказавшим компонентом; при отказах процессорных модулей весь сервер может потребовать перезагрузки (что способно вызвать дальнейшее расширение зоны риска). Очевидно, в идеальном случае зоны поражения и риска совпадают, и современные серверы и активное сетевое оборудование, а также программное обеспечение ведущих производителей весьма близки к этому идеалу.

Возможность программирования реакции на отказ также повышает обслуживаемость систем. Каждая организация может выбрать свою стратегию реагирования на отказы тех или иных аппаратных и программных компонентов и автоматизировать эту реакцию. Так, в простейшем случае возможна отправка сообщения системному администратору, чтобы ускорить начало ремонтных работ; в более сложном случае может быть реализована процедура "мягкого" выключения (переключения) сервиса, чтобы упростить обслуживание.

Возможность удаленного выполнения административных действий – важное направление повышения обслуживаемости, поскольку при этом ускоряется начало восстановительных мероприятий, а в идеале все работы (обычно связанные с обслуживанием программных компонентов) выполняются в удаленном режиме, без перемещения квалифицированного персонала, то есть с высоким качеством и в кратчайшие сроки. Для современных систем возможность удаленного администрирования – стандартное свойство, но важно позаботиться о его практической реализуемости в условиях разнородности конфигураций (в первую очередь клиентских). Централизованное распространение и конфигурирование программного обеспечения, управление компонентами информационной системы и диагностирование – надежный фундамент технических мер повышения обслуживаемости.

Существенный аспект повышения обслуживаемости – организация консультационной службы для пользователей (обслуживаемость пользователей), внедрение программных систем для работы этой службы, обеспечение достаточной пропускной способности каналов связи с пользователями, в том числе в режиме пиковых нагрузок.

Лекция 13 Туннелирование и управление

Туннелирование


На наш взгляд, туннелирование следует рассматривать как самостоятельный сервис безопасности. Его суть состоит в том, чтобы "упаковать" передаваемую порцию данных, вместе со служебными полями, в новый "конверт". В качестве синонимов термина "туннелирование" могут использоваться "конвертование" и "обертывание".

Туннелирование может применяться для нескольких целей:
  • передачи через сеть пакетов, принадлежащих протоколу, который в данной сети не поддерживается (например, передача пакетов IPv6 через старые сети, поддерживающие только IPv4);
  • обеспечения слабой формы конфиденциальности (в первую очередь конфиденциальности трафика) за счет сокрытия истинных адресов и другой служебной информации;
  • обеспечения конфиденциальности и целостности передаваемых данных при использовании вместе с криптографическими сервисами.

Туннелирование может применяться как на сетевом, так и на прикладном уровнях. Например, стандартизовано туннелирование для IP и двойное конвертование для почты X.400.

На рис. 14.1 показан пример обертывания пакетов IPv6 в формат IPv4.


Рис. 14.1. Обертывание пакетов IPv6 в формат IPv4 с целью их туннелирования через сети IPv4.

Комбинация туннелирования и шифрования (наряду с необходимой криптографической инфраструктурой) на выделенных шлюзах и экранирования на маршрутизаторах поставщиков сетевых услуг (для разделения пространств "своих" и "чужих" сетевых адресов в духе виртуальных локальных сетей) позволяет реализовать такое важное в современных условиях защитное средство, как виртуальные частные сети. Подобные сети, наложенные обычно поверх Internet, существенно дешевле и гораздо безопаснее, чем собственные сети организации, построенные на выделенных каналах. Коммуникации на всем их протяжении физически защитить невозможно, поэтому лучше изначально исходить из предположения об их уязвимости и соответственно обеспечивать защиту. Современные протоколы, направленные на поддержку классов обслуживания, помогут гарантировать для виртуальных частных сетей заданную пропускную способность, величину задержек и т.п., ликвидируя тем самым единственное на сегодня реальное преимущество сетей собственных.

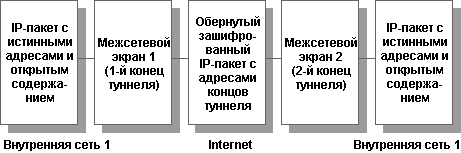

Рис. 14.2. Межсетевые экраны как точки реализации сервиса виртуальных частных сетей.

Концами туннелей, реализующих виртуальные частные сети, целесообразно сделать межсетевые экраны, обслуживающие подключение организаций к внешним сетям (см. рис. 14.2). В таком случае туннелирование и шифрование станут дополнительными преобразованиями, выполняемыми в процессе фильтрации сетевого трафика наряду с трансляцией адресов.

Концами туннелей, помимо корпоративных межсетевых экранов, могут быть мобильные компьютеры сотрудников (точнее, их персональные МЭ).
