Приложение 1.
Инновационная образовательная программа ТУСУРа
«Разработка и внедрение в практику системы подготовки специалистов, обеспечивающей генерацию новой массовой волны предпринимателей наукоемкого бизнеса»
Единое информационное
пространство
ТУСУРа
Томск 2006
Содержание
1. Общее описание единого информационного пространства Университета 4
2. Развитие внутрикорпусных систем и сетей передачи данных. 13
2.1. Мультисервисная информационно-коммуникационная среда по разработке, хранению и распространению мультимедийных образовательных ресурсов поддержки группового проектного обучения. 13
2.2. Система IPTV-вещания 18
2.3. Система аудио-вещания. 24
2.4. Многофункциональная цифровая телекоммуникационная система связи (МЦТСС) 27
3. Информационные технологии создания и предоставления доступа к информационным образовательным ресурсам поддержки ГПО. 30
3.1. Проектирование и разработка ПО функционирования и администрирования портала. 30
3.2. Проектирование и разработка программного обеспечения АИС «Электронная библиотека». 41
4.Разработка и внедрение информационных систем обеспечения и мониторинга учебного процесса, научной и организационно-экономической деятельности 56
5. Основные задачи на 2007 год. 65
5.1. Развитие внешних каналов доступа в сеть Internet и модернизация оборудования. 65
5.2. Создание и ввод в эксплуатацию многофункциональной цифровой телекоммуникационной системы связи (МЦТСС). 65
5.3. Создание и ввод в эксплуатацию мультисервисной информационно-коммуникационной среды по разработке, хранению и распространению мультимедийных образовательных ресурсов поддержки группового проектного обучения. 66
5.4. Информационные технологии создания и предоставления доступа к информационным образовательным ресурсам поддержки ГПО. 66
5.5. Информационные системы обеспечения и мониторинга учебного процесса, научной и организационно-экономической деятельности. 67
1. Общее описание единого информационного пространства Университета
Единое информационное пространство университета представляет собой совокупность информационно-телекоммуникационных систем и сетей, баз и банков данных, информационных технологий их ведения и использования, функционирующих на основе единых принципов и обеспечивающее информационное взаимодействие всех структурных подразделений вуза в интересах ведения учебной, научной, финансовой и административно-хозяйственной деятельности, а также удовлетворения информационных потребностей студентов, аспирантов и сотрудников.
В состав единого информационного пространства ТУСУРа входят:
- Корпоративная вычислительная сеть (КВС), выполняющую роль средства информационного взаимодействия, и состоящая из:
- Межкорпусных высокоскоростных оптоволоконных магистралей и каналообразующего оборудования (система передачи данных);
- Внутрикорпусных систем и сетей передачи данных;
- Информационно-коммуникационных узлов учебных корпусов и общежитий;
- Локальных вычислительных сетей (ЛВС) структурных подразделений;
- Внешних каналов интеграции КВС в INTERNET.
- Распределенный информационный портал ТУСУРа в составе официального WEB-сервера ТУСУРа и тематических WEB-серверов, WEB-серверов подразделений.
- Информационные технологии поддержки основных видов деятельности университета.
Корпоративная вычислительная сеть ТУСУРа объединяет четыре учебных корпуса (Главный, РТФ, ФЭТ, Межвузовский студенческий бизнес инкубатор «Дружба» (СБИ)) и студгородок на пл. Южной. Площадка в Академгородке ТНЦ СО РАН используется для обеспечения выхода КВС во внешний INTERNET. В 2007 году запланировано строительство следующих оптоволоконных каналов: главный корпус – НИИ АЭМ, главный корпус – новый корпус.
В основу построения КВС ТУСУР заложены следующие принципы:
- Построение транспортных сетей на основе IP-протоколов, использование в качестве узловых структур серверов под управлением ОС UNIX.
- Гибкая система адресации, позволяющая формировать большие гетерогенные сети.
- Выбор Ethernet – протокола обработки множественного доступа с опознаванием несущей и обнаружением конфликтов (CSMA/CD).
- Реализация сети передачи данных на оптоволоконных каналах с пропускной способностью 1 Гбит/с, что позволяет реализовать равнозначный доступ пользователей к ресурсам КВС вне зависимости от их территориального включения в сеть, развивать мультимедийные сервисы, а также on-line сетевые трансляции.
Все корпуса соединены между собой одномодовыми оптическими магистралями воздушного базирования, физической емкостью от 8 до 48 волокон. Пропускная способность каналов – 1 Гбит/с. Общая протяженность оптических линий порядка 16 километров.
Виртуальные каналы (VLAN) проложены через сети томских операторов и используются для горячего резервирования трасс. С учетом расположения учебных корпусов ТУСУРа, при котором расстояния до отдельных объектов сети составляют несколько километров, применяется технология коммутации сегментов, разбивающая сеть на ряд доменов коллизий. Таким образом, в КВС преодолеваются ограничения классической технологии Ethernet на диаметр сети, связанные с необходимостью своевременного обнаружения коллизий, с одновременным сохранением принадлежности информационно-коммуникационных узлов к одной подсети.

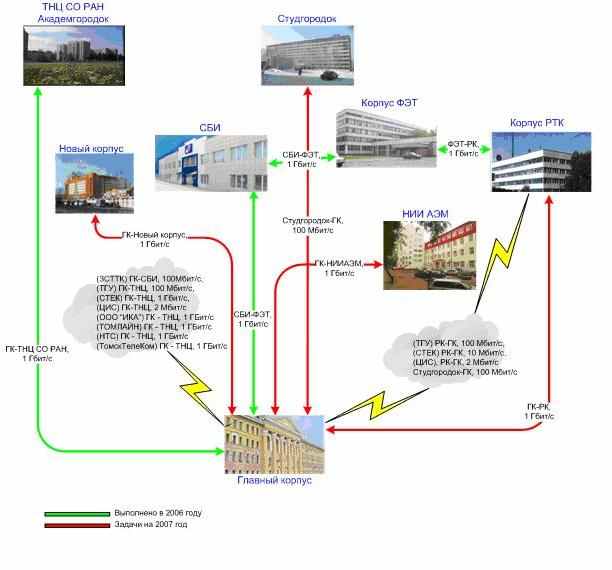

Рис. 1. Общая схема строения КВС ТУСУР
Каналы внешней интеграции КВС обеспечивают надежное эффективное взаимодействие, как с сетью Томского научно-образовательного комплекса (ТНОК), сетями операторов связи, так и с внешними сетями.
Основную роль в этой интеграции выполняет совместный канал внешней связи пропускной способностью 10 Мбит/с, арендуемый ТУСУРом и ТНЦ СО РАН у ЗАО «ЗапСибТранстелеком». Используется технология SDH (Synchronous Digital Hierarchy - синхронная цифровая иерархия), основанная на упаковке входящих цифровых потоков 5хЕ1 в виртуальные контейнеры, которые затем синхронно мультиплексируются и передаются между сетями ТНЦ и ННЦ СО РАН. Оконечное оборудование – SDH мультиплексоры фирмы Lucent Technologies. При помощи канала обеспечивается доступ пользователей КВС в сетевое пространство СО РАН в г. Новосибирске и РАН в г. Москве, получаются услуги телематических служб, происходит обмен информацией с внешним INTERNETом. Оплата аренды и услуг носит фиксированный тарифный характер, не зависит от объема потребленного КВС трафика и определяется затратами на его транспортировку в г. Томск.
Дополнительно для нужд внешнего доступа арендуются Ethernet-порты и сетевое адресное пространство томских операторов связи – ООО «Томлайн», ОАО «Фирма «Стек» (10Мбит/с) с оплатой потребленных объемов трафика из-за пределов Томской области. Основное назначение – информационный обмен с INTERNETом коммерческих структур ТУСУРа.
Так же в КВС широко применяется взаимный обмен трафиком (PEERING) с основными томскими провайдерами (ЦИС «Сибирьтелеком» (1 Гбит/с), ООО «Томлайн» (1Гбит/с), ООО «ИКА» (1 Гбит/с), ООО «НТС» (1Гбит/с), ОАО «Фирма «Стек» (1Гбит/с)) и Государственными структурами управления городом и областью. Это позволяет осуществлять прямой доступ пользователей КВС ТУСУРа к ресурсам абонентов указанных провайдеров и наоборот, минуя сети посредников. Информационное взаимодействие КВС осуществляется с площадки узла главного корпуса по технологии Point-to-Point («Каждый с Каждым»). При этом оптоволоконные каналы ТУСУРа включены в городской коммутатор обмена трафиком в здании ТОМСКСТАТа, либо непосредственно проложены до телекоммуникационных узлов провайдеров.
Локальные вычислительные сети подразделений выступают в роли первичных функциональных элементов КВС. Они образуются в местах непосредственного сосредоточения пользователей – учебных корпусах и общежитиях. ЛВС ТУСУРа насчитывают порядка 79 сетей. Общее количество единиц компьютерного оборудования составляет в настоящее время 11979 шт., в том числе:
- В образовательном процессе – 10964, в том числе:
- В учебных корпусах – 1233;
- В студенческих общежитиях – 1002;
- В филиальной сети – 429
- В ТМЦ ДО – 8300.
- В научно-исследовательской деятельности – 442;
- В административно-хозяйственной деятельности – 416;
- Серверное оборудование – 157.
В состав распределенного информационного портала ТУСУРа входят: 46 тематических WEB-серверов и 77 сайтов подразделений, новостная система, интерактивная приемная ректора, фотогалерея, каталог WEB-сайтов.
Объем размещенной информации на официальном WEB-сервере и портале достигает 5 ГБайт (более 4 000 тысяч страниц текста и графической информации). Среднее значение показов страниц (HITS) в месяц – 139 210.
Количество обращений (посетителей) к WEB-ресурсам ТУСУРа, в среднем за месяц, в 2006 году составляло 38 640. В среднем, количество посетителей в сутки – более 1200.
География обращений к WEB-серверу в 2006 году выглядит следующим образом: Томская область – 25%, Новосибирская область – 13%, г. Москва – 11%, Кемеровская область – 3%, ХМАО – 2,5%, г. Санкт-Петербург – 2%, из других регионов России – 33% и зарубежных стран – 10,5%.

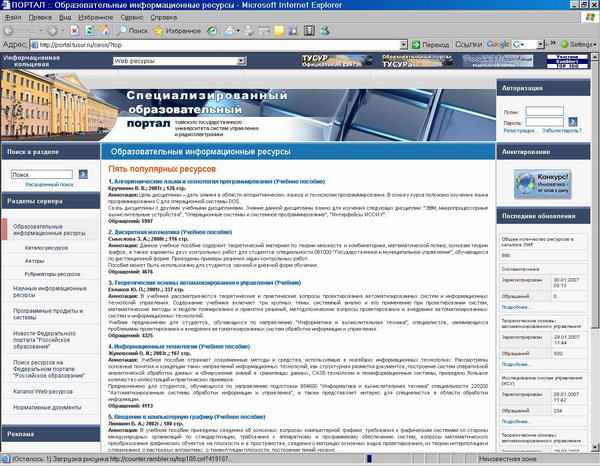

Рис. 2. Специализированный образовательный портал ТУСУР
Информационно-образовательные и научные ресурсы расположены на трех тематических серверах: специализированный образовательный портал (ссылка скрыта), информационный портал ТМЦ ДО (ссылка скрыта) , электронной библиотеке ТУСУРа (ссылка скрыта), кроме того, часть ресурсов размещается на Web-сайтах структурных подразделений.

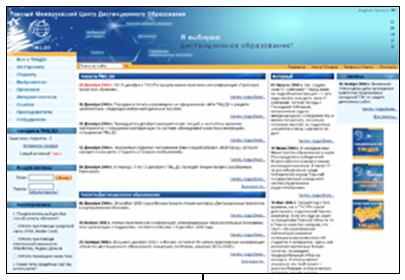

Рис. 3. Информационный портал ТМЦ ДО.
Каталог образовательных ресурсов на специализированном портале насчитывает 986 ресурсов, из них – учебники и учебные пособия 653, 333 – учебно-методические пособия. В 2006 году на портале зарегистрировано 290 новых образовательных информационных ресурсов. В каталоге научных ресурсов зарегистрирована 581 научная публикация.

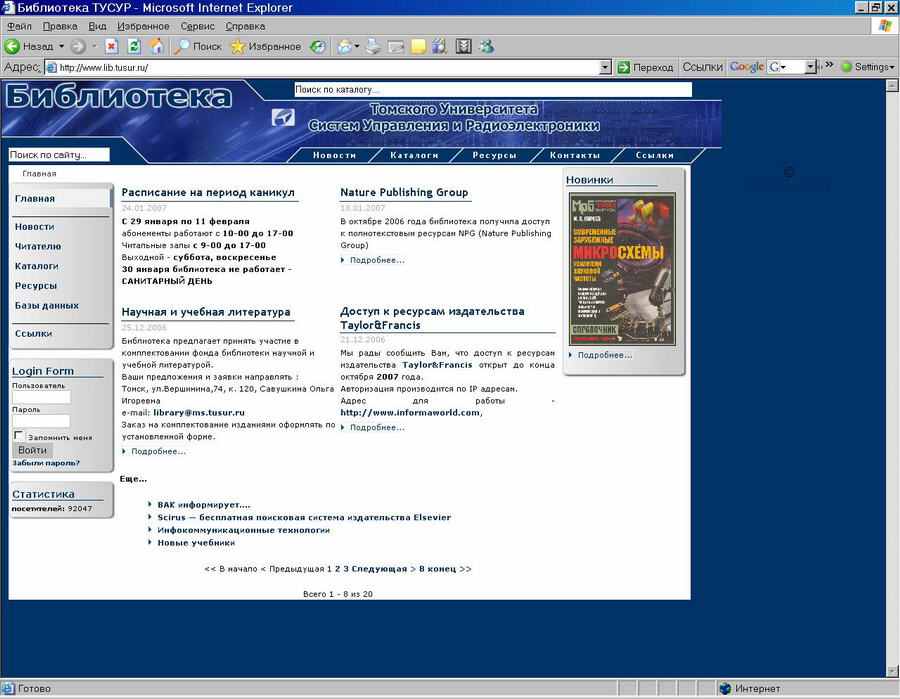

Рис. 4. Электронная библиотека ТУСУР
Каталог электронный библиотеки включает 18 599 описаний учебно-методических материалов, в том числе учебники и монографии – 17 643, периодика – 253, электронные публикации – 703.
В электронной библиотеке ТМЦ ДО размещено 1 744 ресурсов, в том числе 10 мультимедийных учебников, 80 комплексов лабораторных работ, 330 комплексов контрольных работ, 375 компьютерных экзаменов, 949 учебных пособий. Общее количество зарегистрированных пользователей – 17 134, из них на образовательном портале 8 920, на информационном портале ТМЦ ДО 8 214.
Из тематических сайтов, наиболее популярными являются следущие.
Сайт ассоциации выпускников ТУСУРа (.ru/), в базе данных которой зарегистрировано 32 135 человек. В 2006 году на сайте было создано 103 новых информационных раздела, а также размещено 166 новостей и объявлений.

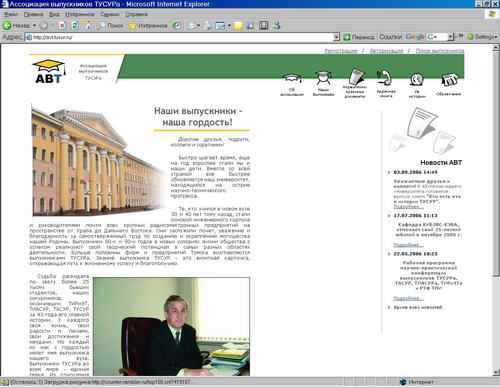

Рис. 5. Сайт ассоциации выпускников ТУСУР.
Электронная версия журнала «Радиоэлектроник» (ru/). Реализованная технология позволяет представлять как полноценную электронную версию свежего выпуска журнала, так и архива выпусков, где доступны все 16 выпусков журнала за текущий год, насчитывающие 93 статьи. На сайте INTERNET-журнала реализованы интерактивные сервисы голосования и обратной связи с читателями, которые могут оставлять свои комментарии ко всем материалам INTERNET-журнала.

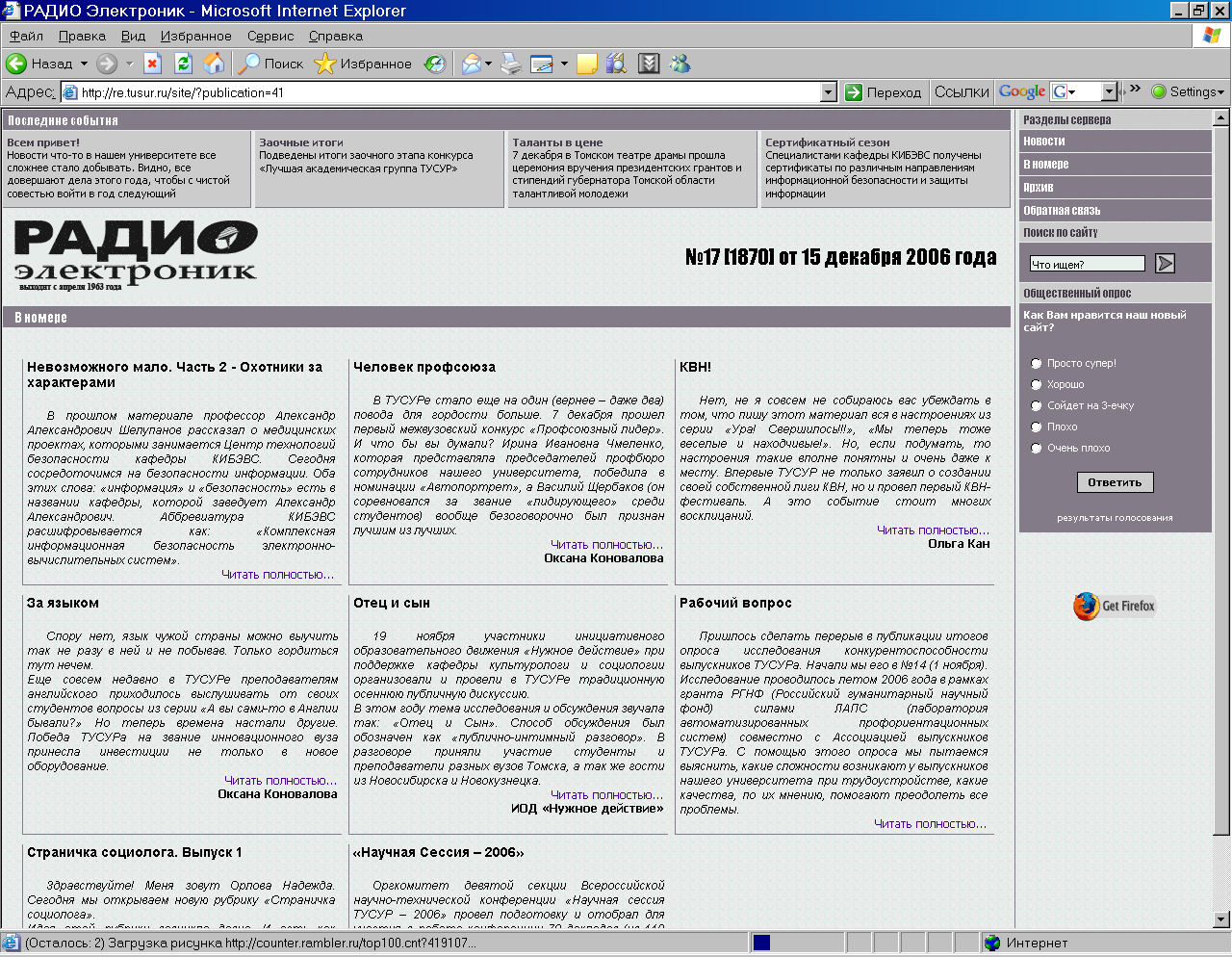

Рис. 6. Электронная версия журнала «Радиоэлектроник».
Сайт мультимедийных ресурсов ТУСУРа (ur.ru/). Основу ресурса сайта составляют телевизионные материалы собственных выпусков студии ТВ ТУСУР. Наряду с просмотром их в телевизионном эфире, заинтересованные зрители также имеют возможность доступа к этим видеороликам через сеть. Архив сайта располагает всеми 36 выпусками, насчитывающими 158 сюжетов о жизни ТУСУРа.
При этом контент видео-файлов соответствующим образом адаптирован к трансляции через INTERNET. Так же на сайте представлены видеоматериалы производства Центра ТУСУР-Телеком о происходящих в ТУСУРе праздничных и других общественно-значимых мероприятиях, записи INTERNET-трансляций с мест событий.
Рис. 7. Сайт мультимедийных ресурсов ТУСУР.
С целью информирования мировой общественности о реализации образовательной инновационной программы «Разработка и внедрение в практику системы подготовки специалистов, обеспечивающей генерацию новой массовой волны предпринимателей наукоемкого бизнеса» был разработан и внедрен официальный сайт инновационной образовательной программы (ссылка скрыта) (рис. 8).

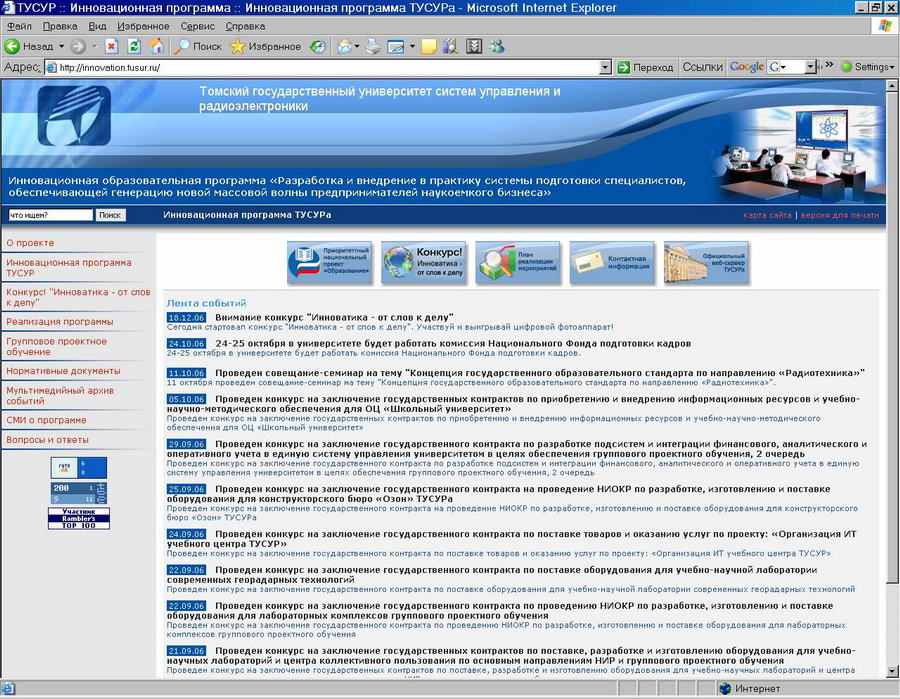

Рис. 8. Официальный сайт инновационной образовательной программы.
В текущей версии сайт содержит следующий информационные разделы: о проекте; инновационная программа ТУСУР; реализация программы; групповое проектное обучение; нормативные документы; электронные регламенты организации ГПО; мультимедийный архив событий; СМИ о программе; вопросы и ответы. На сайте реализован полнотекстовый поиск и сервис интерактивной обратной связи. В режиме реального времени с помощью 5 Web-камер круглосуточно ведется трансляция в Internet.
Информационные технологии поддержки основных видов деятельности университета.
Информатизация управления университетом проводилась в следующих направлениях:
- Информационные технологии поддержки образовательной деятельности.
- Информационные технологии поддержки научно-инновационной деятельности.
- Информационные технологии поддержки финансово-экономической деятельности.
- Информационные технологии поддержки административно-хозяйственной деятельности.
- Сервисные информационные технологии.
- Пакеты прикладного программного учебно-научного применения (импортозамещение и ПП).
В таблице 1 приведено количество АРМ инсталлированных на рабочих местах специалистов.
Таблица 1. Количество АРМ на рабочих местах специалистов.
Подсистемы АИС-ТУСУР | Кафедры, Деканаты | Финансо-вые подразде-ления | Подраз-деления АУП | Подраз-деления АХУ | Обще-жития | Всего |
Информационные системы поддержки образовательной деятельности | 128 | 127 | 47 | 16 | 19 | 337 |
Информационные технологии поддержки планово-финансовой деятельности | 33 | 30 | 14 | 2 | 5 | 84 |
Информационные технологии поддержки научно-инновационной деятельности | 2 | 2 | 14 | 0 | 0 | 18 |
Информационные технологии поддержки административно- хозяйственной деятельности | 0 | 6 | 3 | 12 | 5 | 26 |
ИТОГО | 163 | 165 | 78 | 30 | 29 | 465 |
В 2006 году университет впервые произвел оптовую закупку лицензионного программного обеспечения на общую сумму 31,044 млн. рублей. При этом было приобретено 84 позиции лицензионного программного обеспечения, в том числе:
Тип лицензионного ПО | Кол-во |
Операционные системы | 5 |
Офисное ПО | 4 |
Сервисное ПО | 14 |
Управление проектами | 4 |
ПО для математических расчетов, анализа и статистики | 4 |
Пакеты моделирования ПО | 3 |
ПО проектирования электронных устройств | 7 |
ГИС-системы | 5 |
Средства разработки ПО | 4 |
ПО для обработки графических изображений | 2 |
СУБД | 4 |
Средства проектирования ПО | 10 |
Пакеты прикладных программ учебного и научного назначения | 18 |
