2. Развитие внутрикорпусных систем и сетей передачи данных.

2.1. Мультисервисная информационно-коммуникационная среда по разработке, хранению и распространению мультимедийных образовательных ресурсов поддержки группового проектного обучения.



Организация учебного процесса в университете в сторону реализации технологии ГПО и появление единых тематически и функционально, при этом территориально распределенных, коллективов привело к потребности установления и поддержания устойчивого аудио-видео-взаимодействия между ними, в том числе с применением мобильных конференц-залов по IP-технологии, ситуационных комнат, поточных лекционных аудиторий, программно-технические возможности которых предоставляют студентам мультимедийный контент, в том числе и в форме учебного телевидения.

В то же время, внутренние магистрали поэтажной разводки корпусов были выполнены медной витой парой категории 5е, что не обеспечивает реализацию вышеперечисленных сервисов. В рамках модернизации внутрикорпусных систем и сетей передачи данных в 2006 году были созданы первые очереди:
  • мультисервисной транспортной системы передачи интегрированных данных (МТСПД);
  • система IPTV-вещания;
  • система аудиовещания;
  • многофункциональная цифровая телекоммуникационная система связи.


Мультисервисная транспортная система передачи интегрированных данных (МТСПД), представляет собой опорную сеть для обеспечения взаимодействия между собой сетей различных подразделений ТУСУРа и интеграции КВС в сеть томского научно-образовательного комплекса (рис. 9).

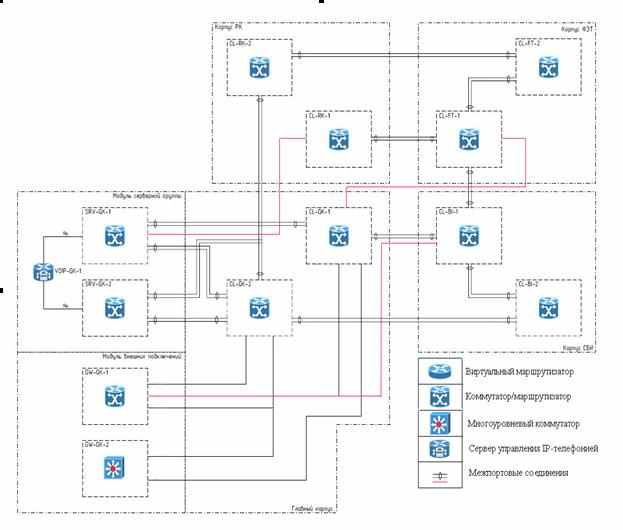

Рис. 9. Структура МТСПД.


На физическом уровне МТСПД представляет собой информационно-коммуникационные точки доступа к узлам на площадках корпусов ГК, РК, ФЭТ, бизнес-инкубатора «Дружба» (СБИ), связанных между собой межкорпусными сетями передачи данных.

В каждой точке доступа установлено соответствующее оборудование для подключения сетей подразделений ТУСУРа и обеспечения взаимодействия с присоединенными сетями.

Информационно-коммуникационные узлы исполняют роль пограничных транспортных звеньев в системе передачи данных, а также – площадок размещения серверов приложений. Последние функционируют на основе следующих технологических требований:
  • используются модульные структуры корпоративных приложений, когда каждый модуль покрывает взаимосвязанную группу деловых процедур или информационных сервисов при обеспечении единых требований к интерфейсам;
  • применяются надежные и масштабируемые аппаратно-программные платформы и технологии различного назначения (СУБД, ГИС, технологии INTERNET, WEB-службы, распределенные вычисления, кластеризация);
  • используются индикаторы эффективности, позволяющие оценивать быстродействие, востребованность и рабочую нагрузку приложений;
  • поддерживаются информационной модели процессов вуза и проверка всех систем на предмет оптимального использования данных;
  • централизуется управление правами пользователей, отчетами об инцидентах, периодическом исследовании систем защиты, использования цифровых подписей, защищенных каналов для передачи важной информации;
  • используются документированные процедуры резервного копирования, архивирования и восстановления данных, защита резервных копий от несанкционированного доступа;
  • платформа узлов поддерживает совместную работу унаследованных приложений и интеграцию различных информационных обучающих и корпоративных систем и сервисов. В частности: электронной почты, файлового хранилища и обмена, доменной аутентификации, статистических и биллинговых систем.
  • аппаратно-программную основу составляют операционные системы и оборудование: Cisco, HP.

В составе первой очереди реализации проекта информационно-коммуникационные узлы модернизированы в главном корпусе, корпусах ФЭТ, СБИ.

Узел главного корпуса
  • В качестве коммутатора ядра установлен шассийный коммутатор Cisco Catalyst 65-й серии. В нем использован супервизор SUP720 и 24-портовая карта Gigabit Ethernet со сменными модулями интерфейсов.

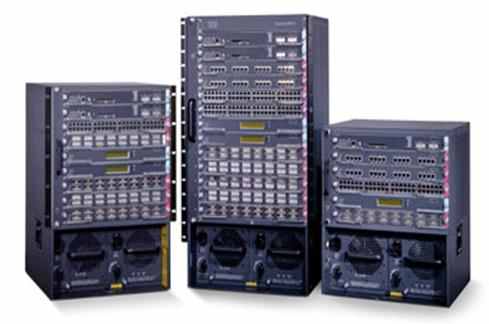

Рис. 10. Шассийный коммутатор.
  • В качестве коммутатора модуля серверной группы установлен шассийный коммутатор Cisco Catalyst 65-й серии с супервизором SUP32, подключенный к коммутатору ядра. В коммутаторе установлена также 48-портовая карта Gigabit Ethernet, к портам которой подключены серверы, входящие в серверную группу:
    • сервер-маршрутизатор вызовов, выполняющий функции системы управления IP-телефонией Cisco Call Manager,
    • контроллер и сервер управления модуля беспроводной сети Wi-Fi,
    • коммутатор головной станции вещания IPTV,
    • модуль межсетевого экрана Firewall Services Module.
  • В качестве коммутаторов уровня распределения установлены коммутаторы Cisco Catalyst 3560, каждый из которых несколькими портами, объединенными в EtherChannel, подключен к коммутатору ядра.
  • В качестве коммутаторов модуля внешних подключений использованы:
    • для подключения к сетям ТНЦ СО РАН – коммутатор Cisco Catalyst ME C3750;
    • для подключения к сетям внешних операторов связи и другим сетевым объектам Томского научно-образовательного комплекса – коммутатор Cisco Catalyst 3750.

Узлы в корпусах РК, ФЭТ и СБИ

Построение узлов сети в корпусах РК, ФЭТ и СБИ аналогично построению узла сети в Главном корпусе за исключением модуля серверной группы и модуля внешних подключений. Их конфигурация нацелена на оптимальное подключение пользовательских ЛВС подразделений при использовании командного ядра главного корпуса.
  • В качестве коммутатора ядра каждого из этих корпусов используется Cisco Catalyst 65-й серии, порты которого задействованы для организации соединений с аналогичными коммутаторами ядра других корпусов. Остальные порты используются для подключения к коммутаторам уровня распределения.
  • В качестве коммутаторов уровня распределения установлены коммутаторы Cisco Catalyst 3560, каждый из которых несколькими портами, объединенными в EtherChannel, подключается к коммутатору ядра.
  • В качестве коммутатора уровня распределения используется коммутатор Cisco Catalyst 3750.

Система беспроводной сети Wi-Fi

Система беспроводной сети используется для обеспечения доступа мобильных пользователей к ресурсам сети ТУСУР и/или сети глобального INTERNET.

Система беспроводной сети включает в себя:
  • точки доступа, расположенные в корпусах ТУСУР,
  • контроллер беспроводной сети, обеспечивающий функционирование всех точек доступа,
  • сервер с программным обеспечением управления, выполняющий централизованное администрирование Wi-Fi сетью и пользователями.


В корпусах - главном, РК, ФЭТ и СБИ смонтированы беспроводные точки доступа Wi-Fi Cisco 1121 со встроенными разнесенными дипольными антеннами в количествах, указанных в таблице 2:

Таблица 2.


Наименование корпуса

Количество точек доступа, шт.

Главный корпус

20

Корпус РК

16

Корпус ФЭТ

16

СБИ

10



От каждой точки доступа проложен кабель в место установки коммутаторов уровня распределения. Коммутаторы обладают функцией Power-over-Ethernet (PoE), обеспечивающей подключение точек к МТСПД и подачу электропитания по единому кабелю типа «витая пара».

Контроллер беспроводной сети управляет всеми точками доступа в модуле с использованием протокола LWAPP (Light-Weight Access Point Protocol) и WDS (Wireless Domain Services). Протокол обеспечивает управление всеми параметрами точек доступа и управление комплексом точек как единой беспроводной сетью. В частности, обеспечивается применение политик безопасности, отслеживание и предотвращение атак, мониторинг и управление частотно-территориальным ресурсом, обеспечение качества обслуживания.

Управление беспроводной сетью производится с платформы управления Wireless Control System (WCS). Платформа WCS обеспечивает планирование, конфигурирование, управление беспроводной сетью и мобильными сервисами, поиск и устранение неисправностей, отслеживать включение-выключение пользовательских мобильных станций, их местоположение, обнаружение и подавление несанкционированных точек доступа. Платформа WCS взаимодействует с контроллером беспроводной сети для решения этих задач. При этом:
  • обеспечивается визуализация радио-покрытия корпусов;
  • определяется местоположение пользователей Wi-Fi.

Контроллер беспроводной сети и сервер управления на базе Hewlett-Packard DL360 расположены в главном корпусе. Подключение контроллера и сервера осуществлено к коммутатору серверной группы.


Система IP-телефонии


Система IP-телефонии включает в себя:
  • сервер управления вызовов, осуществляющий регистрацию телефонов в сети, маршрутизацию вызовов и удержание звонков.
  • межсетевые экраны для организации подключений удаленных IP-телефонов,
  • IP-телефоны мобильных конференц-залов.

Использованы специализированные модели телефонов Cisco IP Conference Station 7936, обеспечивающие высококачественную громкоговорящую связь с 360-градусной зоной охвата участников конференции. Применена встроенная система подавления окружающего шума и детектор голосовой активности в конференц-зале.

Подключение IP-телефонов мобильное и осуществляется по существующим ЛВС к коммутаторам распределения-агрегации, либо к коммутаторам доступа кафедр. Данное решение позволяет оперативно развертывать мобильные конференц-залы непосредственно в местах проведения учебных занятий.


Система управления сетью

Система управления сетью состоит из сервера HP DL360 с установленным на нем комплексом программного обеспечения Cisco Lan Management Suite. Полученное объединение вычислительной мощности, сконцентрированной в корпусе высотой 1U, с технологией дистанционного управления HP обеспечивает высокую отказоустойчивость модуля управления. В системе используются дополнительные блоки питания, вентиляторы охлаждения, возможности резервирования в режиме реального времени, и встроенная технология RAID.
