2.4. Многофункциональная цифровая телекоммуникационная система связи (МЦТСС)
Проведенный анализ функциональных возможностей телекоммуникационного оборудования различных зарубежных и отечественных производителей позволил принять решение о выборе в качестве аппаратного ядра созданной МЦТСС оборудования связи производства компании AVAYA Inc. (США) – признанного мирового лидера в области телекоммуникаций.
Основные требования, предъявляемые к созданной МЦТСС: высокая надежность, высокая производительность, широкие функциональные возможности, широкий спектр поддерживаемых внешних интерфейсов.

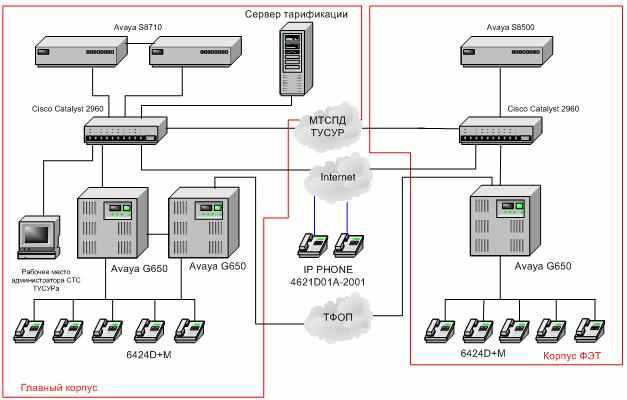

Структура реализованной в 2006 году многофункциональной цифровой телекоммуникационной системы связи показана на рис. 13. МЦТСС включает в себя следующие основные компоненты.
1. Распределенный программно-аппаратный комплекс на основе медиа-серверов AVAYA S8710 и S8500. Предназначен для управления работой всей МЦТСС. Состоит из двух основных компонентов: центрального управляющего медиа-сервера и резервного управляющего медиа-сервера.
2. Транспортную IP-сеть, состоящую из коммутаторов Cisco Catalyst 2960-24 TT, подключенных к волоконно-оптическим линиям связи мультисервисной транспортной системы передачи интегрированных данных МТСПД университета.
3. Выносы портовой емкости, состоящие из медиа-шлюзов AVAYA G650, соединённых между собой посредством гибких TDM-LAN кабелей.
Рис. 133. Структура МЦТСС.
В 2006 году в составе МЦТСС ТУСУРа находятся два выноса портовой емкости в главном корпусе университета и один в корпусе ФЭТ. Данная конфигурация обеспечивает определенное количество портов.
Таблица 4. Портовые емкости МЦТСС ТУСУРа
| Наименование выноса портовой емкости | Количество аналоговых внутренних портов | Количество цифровых внутренних портов | Количество аналоговых 2-проводных соединительных линий |
| Главный корпус | 144 | 24 | 96 |
| Корпус ФЭТ | 96 | 24 | 40 |
4. Терминальное оборудование — оконечное оборудование абонентов МЦТСС ТУСУРа, включающее цифровые системные телефоны, цифровые IP-телефоны, аппараты мобильных конференц-залов, аналоговые аппараты.
В качестве цифровых системных ТА в МЦТСС используются телефонные аппараты AVAYA 6424D+M. Подключение дополнительных модулей XM24+M позволяет организовать 48 гибко программируемых функциональных клавиш.
В качестве цифровых IP-телефонов используются AVAYA IP PHONE 4621D01A-2001. Их основные особенности заключаются в большом графическом дисплее с подсветкой, возможности назначения функций программируемых клавиш на дисплее, наличии 24 программируемых кнопок, возможности WAP-доступа к сети Интернет на русском языке, наличии полнодуплексного спикерфона.
В рамках первого этапа созданной МЦТСС установлено следующее терминальное оборудование.
Таблица 5. Типы терминального оборудования
| Тип терминального оборудования | Место установки | Кол-во |
| Телефонный аппарат AVAYA 6424D+M | ГК | 12 |
| Телефонный аппарат AVAYA 6424D+M с дополнительными модулями XM24+M | ГК | 12 |
| Телефонный аппарат AVAYA 6424D+M | корп. ФЭТ | 6 |
| Телефонный аппарат IP PHONE 4621D01A-2001 | ГК | 6 |

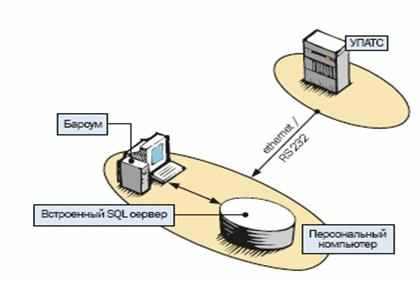

5. Систему тарификации, состоящую из двух основных компонентов: программного продукта тарификации Barsum Pro и сервера, на котором в качестве приложения работает программа.
Рис. 144. Система тарификации МЦТСС.
6. Рабочие места операторов (администраторов СТС). Автоматизированные рабочие места операторов (АРМ) предназначены для управления работой МЦТСС ТУСУРа. В рамках реализации проекта в 2006 году в МЦТСС организовано два рабочих места операторов.

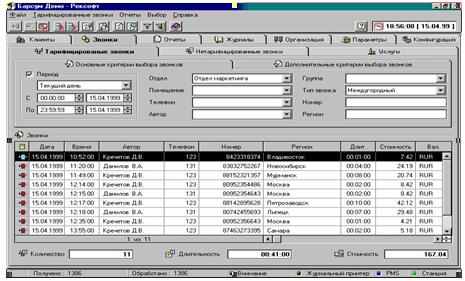

Рис.15. Образец экрана оператора МЦТСС
Подключение АРМ к компонентам МЦТСС для управления их работой осуществляется через мультисервисную транспортную систему передачи интегрированных данных университета.
Комплектация персонального компьютера, на базе которого организованы АРМ, подобрана исходя из выполняемых функций по управлению работой МЦТСС и включает лицензионную операционную систему Windows XP Professional Russian.
