1Вопрос. Основные понятия и характеристики о радиоволнах.

Итак, электромагнитное поле – это особый вид материи, характеризующийся непрерывным распределением в пространстве, способностью распространению со скоростью света, способностью силового воздействия на заряженные частицы и токи, в процессе которого энергия поля преобразуется в другие виды энергии.

Электромагнитное поле является совокупностью двух взаимосвязанных переменных полей: электрического и магнитного.

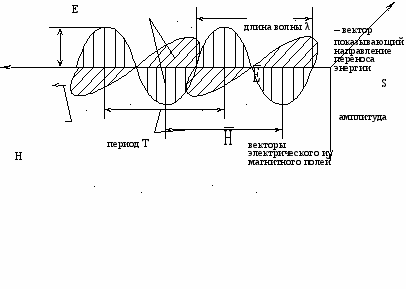

Распространяясь в пространстве электромагнитное поле образует электромагнитную волну.

Радиоволнами называют часть диапазона электромагнитных волн. Наряду с радиоволнами к электромагнитным волнам относят: инфракрасные лучи, создаваемые при нагревании тел; видимый свет; ультрафиолетовые лучи, получаемые как при нагревании тел, так и при электрическом разряде; рентгеновские лучи, образуемых при резком торможении пучка электронов; гамма-лучи, получаемые в результате внутриядерных процессов. Как видно все они отличаются друг от друга частотой колебаний (длиной волн) и способом их получения.

Радиоволны создаются при прохождении по проводнику высокочастотного электрического тока.

Явление возбуждения высокочастотным током совокупности электрического (Е) и магнитно­го (Н) полей, распространяющихся в пространстве со скоростью света (V≈300000 км/с) принято называть излучением электромагнитных волн.

Если ток в проводнике (антенне) изменяется периодически по синусоидальному закону, то в пространстве образуется движущееся электромагнитное поле с периодическим повторением во времени значений напряженности электрического и магнитного полей.

Время, в течение которого значения тока в антенне или значения напряженностей электриче­ского (Е) и магнитного (Н) полей совершают одно полное колебание, называется периодом (Т).

Максимальное значение тока, напряженности поля Е или Н называется их амплитудой.

Величина, характеризующая состояние колебательного процесса в любой момент времени называется фазой. На определенном расстоянии λ фазы колебаний одинаковы (рис.1).

Р
асстояние, на которое распространяется энергия электромагнитного поля за период колебания тока в антенне радиостанции, называется длиной

2 Вопрос. Деление радиоволн на диапазоны.


Дадим краткую характеристику свойств распространения радиоволн отдельных участков диапазона с целью определения области их применения.

Диапазоны частот радиоволн Таблица.1

№ п/п	Границы диапазона	Диапазон радиочастот	Длина волны, м	Метрическое разделение волн	Поддиапа­зон волн
1	3...30 Гц	Крайне низкие частоты (КНЧ)	100...10 Мм	Дека- мегаметровые	Радиоволны инфразвуковых и звуковых частот
2	30...300 Гц	Сверхнизкие частоты (СНЧ)	10...1 Мм	Мегаметровые
3	0,3...3 кГц	Инфранизкие час­тоты (ИНЧ)	1000...100 км	Дека- километровые
4	3...30 кГц	Очень низкие частоты (ОНЧ)	100...10 км	Мириаметровые	Сверхдлин­ные (СДВ)
5	30...300 кГц	Низкие частоты (НЧ)	10...1 км	Километровые	Длинные (ДВ)
6	0,3...3 МГц	Средние частоты (СЧ)	1...0,1 км	Гектометровые	Средние (СВ)
7	3...30 МГц	Высокие частоты (ВЧ)	100...10 м	Декаметровые	Короткие (KB)
8	30...300 МГц	Очень высокие частоты (ОВЧ)	10...1 м	Метровые	Ультра­короткие (УКВ)
9	0,3...3 ГГц	Ультравысокие (УВЧ)	1...0,1 м	Дециметровые
10	3...30 ГГц	Сверхвысокие частоты (СВЧ)	10...1 см	Сантиметровые
11	30...300 ГГц	Крайне высокие частоты (КВЧ)	10...1 мм	Миллиметровые
12	0,3...3 ТГц	Гипервысокие (ГВЧ)	1...0,1 мм	Деци- миллиметровые

3 Вопрос. Основные физические свойства радиоволн.

Радиоволны, как и другие виды электромагнитных волн, подчиняются некоторым общим для них законам.


Для радиосвязи имеют практическое значение следующие основные физические свойства радиоволн:

1. Радиоволны в однородной среде распространяются прямолинейно со скоростью, зависящей от параметров среды, и сопровождаются убыванием плотности потока энергии с увеличением расстояния.

2. Распространение радиоволн в среде, отличной от воздуха (например, в земле, воде, ионизированном газе), сопровождается поглощением энергии.

3. При переходе из одной среды в другую радиоволны испытывают отражение и преломление. При падении радиоволны на неровную поверхность происходит диффузное (рассеянное) от­ражение.

4. В неоднородной среде, когда показатель преломления изменяется плавно, траектория радиоволны искривляется. Это явление называется рефракцией радиоволны.

5. Свойства радиоволн огибать препятствия, встречающиеся на пути их распространения, на­зывается дифракцией. Непременное условие возникновения дифракции – соизмеримость величин препятствий с длиной волны. Дифракция приводит не только к отклонению пути распространения радиоволн от прямолинейного, но и к изменению амплитудных и фазовых соотношений, а иногда и к изменению поляризации волн.

6. Сложение радиоволн одной частоты созданных одним и тем же источником, пришедших в точку приема различными путями, называется интерференцией. В зависимости от фазовых соот­ношений различных лучей амплитуда результирующего поля будет изменяться, т.е. возникают за­мирания сигнала.


Характер распространения земных или поверхностных волн определяется рельефом местно­сти, электрическими свойствами земной поверхности и частотой излучаемых колебаний.

Чем меньше проводимость почвы и чем больше частота, тем больше ее поглощение в земле.

Характер распространения ионосферных или пространственных волн определяется электрическими свойствами атмосферы и длиной волны.


4. Строение атмосферы. Поверхностные и пространственные радиоволны

Земная атмосфера представляет собой газообразную оболочку, простирающуюся до высот 1000- 2000 км.

В атмосфере различают три области - тропосферу, стратосферу и ионосферу.

Тропосферой называется приземный слой толщиной 10 - 15 км. Она состоит из воздуха и водяных паров. Проводимость воздуха очень мала, поэтому радиоволны длиннее 30 см практически не испытывают поглощения. Более короткие волны поглощаются в капельках воды. Коэффициент тропосферы убывает с увеличением высоты, что приводит к искривлению траектории радиоволны, т.е. к рефракции, особенно заметной в диапазоне УКВ. В тропосфере имеются и локальные неоднородности, способные рассеивать радиоволны диапазона УКВ. На этом основана работа тропосферных линий связи.

Тропосфера постепенно переходит в стратосферу, простирающуюся до высот 50 - 60 км. Воздух в этом слое достаточно сильно разрежен и состоит в основном из нейтральных молекул. Поэтому стратосфера существенного влияния на распространение радиоволн не оказывает.

На высотах примерно от 60 - 80 до 400 - 600 км находится ионосфера, состоящая в основном из заряженных частиц. Наличие свободных электрических зарядов обусловливает отражение от ионосферы радиоволн длиннее 10 м.

Ионосфера оказывает существенное влияние на распространение радиоволн, вызывая затухание и отражение. Чем меньше частота, тем больше поглощение.

Состояние ионосферы не остается постоянным. Оно зависит от времени года, суток, широты местности и других факторов, являющихся следствием изменения солнечной активности. Нередко летом под действием потока метеоров на высоте 90 - 110 км возникает нерегулярный спорадический слой Ес. В ионосфере могут образовываться и локальные неоднородности, вызывающее рас­сеивание УКВ. Это явление лежит в основе работы ионосферных линий связи.

Поверхностные и пространственные радиоволны:

Волны, излучаемые горизонтально и распространяющиеся вдоль земной поверхности в нижнем слое атмосферы называют­ся поверхностными (или земными). Они испытывают поглощение землёй и различными местными предметами, которое тем больше, чем выше частота. В зависимости от частоты эти волны в большей или меньшей степени огибают кривизну земного шара.

Волны, излучаемые наклонно под различными углами к поверхности земли, называются пространственными. Они почти не по­глощаются нижними слоями атмосферы и доходят до ионосферы, где происходит их преломление.


5. Особенности распространения радиоволн различных частотных диапазонов

Мериаметровые или сверхдлинные волны (СДВ), диапазон частот 3-30 кГц, длина волны 100-10 км могут распространяться как земные и как ионосферные.

Земные (поверхностные) волны хорошо огибают кривизну земного шара и различные пре­пятствия. Напряженность поля этих волн убывает с расстоянием довольно медленно, так как по­глощение их энергии земной или водной поверхностью невелико.

Начиная с расстояния 300 - 400 км, помимо земной волны, появляется волна, отраженная от ионосферы (пространственная).

Важным свойством СДВ является то, что уровень, сигнала почти не зависит от времени года, от метеорологических условий, периода солнечной активности и ионосферных возмущений.

недостатки:

- требуются большие мощности передатчиков и громоздкие антенны

- диапазон СДВ имеет малую частотную емкость;

- на радиосвязь в диапазоне СДВ сильное влияние оказывают атмосферные помехи.

б) Особенности распространения радиоволн KB диапазона

Декаметровые или короткие волны (KB), диапазон частот 3 - 30 МГц, длина волны 100-10 м могут распростра­няться как земные и как ионосферные волны.

Земные волны при относительно небольших мощностях передатчиков, свойственных мобильным радиостанциям, распространяются на расстояния, не превышающие нескольких десятков километров (70 - 100 км), так как они испытывают значительное поглощение в земле, возрастаю­щее с ростом частоты.

Ионосферные волны за счет однократного или многократного отражения от ионосферы при благоприятных условиях могут распространяться на сколь угодно большие расстояния.

в) Особенности распространения радиоволн УКВ диапазона.

Ультракороткие волны (УКВ), диапазон частот 30 МГц - 30 ГГц, не отражаются регулярной ионосферой .Большая частотная емкость диапазона (в диапазоне УКВ могут одновременно работать более 20000 широкополосных и 300 канальных радиостанций);

1. Возможность передачи широкого спектра частот, что обусловливает применение многоканальных систем радиосвязи и телевидения;

2. Высокое качество связи (глубина замираний на УКВ линиях прямой видимости в течение 99,8 % времени не превышает 20 дБ, что сближает их с проводными пиниями связи);

3. Помехоустойчивость радиолиний УКВ (объясняется слабым влиянием атмосферных и индустриальных помех, возможностью применения остронаправленных антенн).


6. Влияние ядерных взрывов на распространение радиоволн

Сильное влияние на радиосвязь в широком диапазоне частот оказывает высотный ядер­ный взрыв. В результате взрыва под действием образующихся нейтронов, рентгеновских, ультрафиолетовых лучей, а также гамма лучей возникает огромное количество свободных электронов. Часть образующихся при взрыве электронов, захватывается магнитным полем земли, идущим вдоль силовых линий земного магнитного поля, образуют искусственный радиационный пояс, охватывающий весь земной шар, этот пояс существует 15-20 суток после взрыва.

Другая часть электронов, оставшаяся в районе взрыва и не захваченная магнитным полем Земли, образует несколько ионизированных областей, представляющие для радиосвязи особый интерес.

В этих областях, с одной стороны, энергия радиоволн поглощается, а с другой стороны создаются условия для отражения радиоволн даже очень высокой частоты.

После высотного ядерного взрыва наблюдается несколько ионизированных областей:

- самая большая по размерам область ионизации образуется на высотах слоя Д (50-70 км);

- электронное облако в точке взрыва, размеры этого облака со временем быстро увеличиваются и плотность ионизации в нем падает;

- в день взрыва и в дневные часы, последующих дней 2-4 на большой территории (до 2-3 тыс. км от эпицентра взрыва) наблюдается высокий уровень ионизации области слоя "Е".

Радиосвязь на сверхдлинных волнах воздействию ядерных высотных взрывов не подвергается, хотя может наблюдаться некоторое время увеличение уровня атмосферных помех.

В диапазоне длинных (километровых) волн наблюдается понижение уровня сигнала на радиолиниях, проходящих через район взрыва, а также на радиолиниях протяженностью 2000 км в вечерние и ночные часы последующих за взрывом суток.

Радиосвязь в диапазоне (гектометровых) волн, работающих пространственным лучом на расстоянии более 1000 км. Радиосвязь может быть нарушена в течение нескольких суток. Наибольшему влиянию высотных ядерных взрывов подвержена декаметровая (КВ) радиосвязь, осуществляемая пространственным луче.

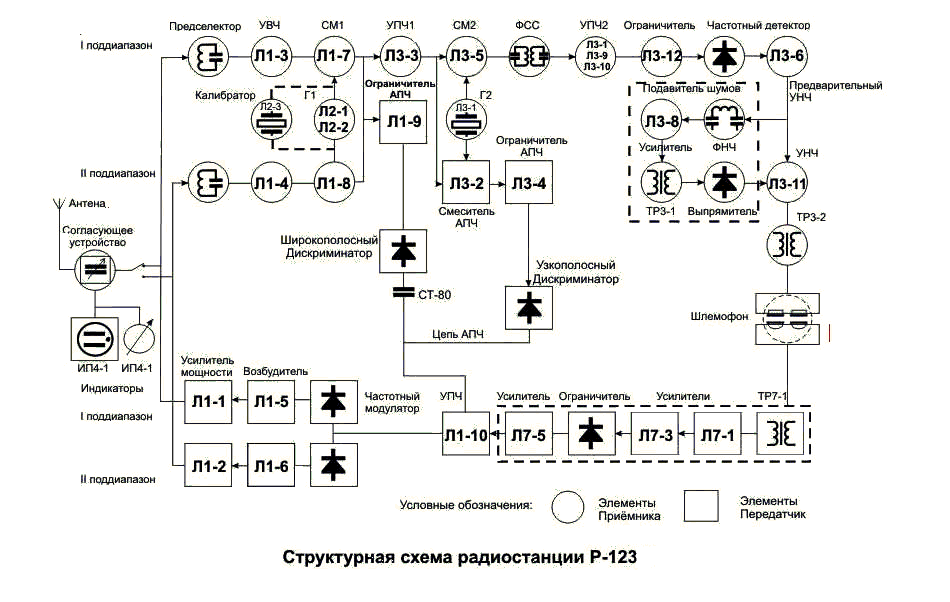

25. Принцип работы передающего тракта по структурной схеме


Каскад, собранный на лампе Л 1-5 (Л1-6), работает в качестве задающего генератора (возбудителя).

Полученное на выходе возбудителя напряжение рабочей частоты подается на усилитель мощности Л 1-1 (Л 1-2). С усилителя мощности высокочастотные колебания через согласующее устройство подаются в антенну и излучаются в эфир. Для контроля тока в антенне имеется индикатор, в который входят неоновая лампа НЛ4-1 и стрелочный прибор ИП4-1.

Частотная модуляция осуществляется в возбудителе с помощью частотного модулятора и управителя Л1-10. Модулирующее напряжение звуковой частоты, создаваемое ларингофонами, подается на трансформатор Тр. 7-1, усиливается сначала двухкаскадным усилителем низкой частоты Л7-1, Л7-3, а затем после ограничения снова поступает на третий усилитель низкой частоты Л7-5. С выхода этого усилителя модулирующее напряжение подается на управитель Л 1-10.

Контроль собственной передачи (самопрослушивание) осуществляется по высокой частоте через приемный тракт, сигнал собственного передатчика поступает на вход УВЧ приемника, усиливается и преобразуется, как и при приеме сигнала корреспондента.




Вопрос №7 Помехи радиосвязи.

В зависимости от источника возникновения помех все радиоча­стотные помехи можно разделить на следующие группы

1. атмосферные помехи, обусловленные электрическими разрядами в атмосфере;

2. промышленные помехи, создаваемые различными электроустановками и электросетями;

3. флуктуационные помехи, обусловленные флюктуацией электрического тока и напряжения в цепях и электронных системах;


космические, создаваемые радиоизлучением Солнца и Галактик.

контактные помехи, обусловленные наличием переменных во времени контактов между проводящими поверхностями, которые находятся в зоне интенсивных полей передатчиков;

4. взаимные помехи, возникающие в результате взаимодействия электромагнитных полей любых радиоэлектронных средств и систем.


Спектральная плотность атмосферных и промышленных помех с ростом частоты убывает. Больше всего эти помехи влияют на работу радиосредств сверх длинноволнового, длинноволнового, средне­волнового и частично коротковолнового диапазонов. В других ра­диочастотных диапазонах эти помехи не играют решающего зна­чения.

Флуктуационные и космические помехи имеют практически ощутимое влияние в основном в УКВ и СВЧ диапазонах. Эквивалентные амплитуды напряжения этих помех, отнесенные к входу радиоустройств, составляют единицы и в редких случаях десятки микровольт.

Контактные помехи возникают в основном при размещении радиосредств подвижных объектах: автомашинах, бронетранспортерах, вертолетах, самолетах, кораблях, железнодорожных вагонах и т.п.

Взаимные помехи имеют значение всегда, когда работают средства радиосвязи или другая радиоэлектронная аппаратура. Взаимные помехи проявляются при работе радиосредств в любом радиочастотном диапазоне.


Вопрос №8 Назначение антенн.

Антенна – это радиотехническое устройство, предназначенное для преобразования электромагнитных колебаний высокой частоты в электромагнитные волны и излучение ее в свободное пространство на передачу и наоборот на прием.

Рассмотрим, какую роль играет антенна в линии радиосвязи.

Любая линия радиосвязи, кроме передатчика и приемника, имеет антенны, связанные между собой электромагнитными волнами (радиоволнами), распространяющими в окружающей среде.

Передающая антенна питается высокочастотным током от генератора передатчика. Этот ток, протекающий по проводам антенны, является источником электромагнитного поля, которое создается вокруг антенны и распространяется от нее в виде электромагнитных волн со скоростью 300000 км/с в окружающее пространство. Другими словами, передающая антенна преобразует энергию высокочастотного тока в энергию электромагнитного поля.

В приемной антенне, находящейся в электромагнитном поле, созданном передающей антенной, под действием изменений этого поля возникает высокочастотный ток. Следовательно, приемная антенна преобразует энергию электромагнитного поля в энергию электрического тока той же частоты.

Антенна —обратимое устройство, обладающее направленностью действия. Если антенна хорошо излучает, то она хорошо и принимает, причем направления наилучшего излучения и приема совпадают. Поэтому в приемно-передающих радиостанциях для передачи и приема почти всегда применяют одну и туже антенну, поочередно подключая ее то к передатчику, то к приемнику. Подключение может быть либо непосредственным, либо при помощи проводов, называемых фидерными линиями. Второй способ соединения применяется чаще, чем первый, а иногда, на­пример при размещении радиостанции в глубоком инженерном укрытии, а антенного устройства на земной поверхности, он оказывается единственно возможным.

Классификация антенн.

Антенны можно классифицировать по функциональному назначению, рабочему диапазону волн, по виду распространения электромагнитных волн (ЭМВ), направленности действия и способу питания.

По функциональному назначению антенны делятся на передающие, приемные и приемо-передающие.

По рабочему диапазону волн антенны делятся на антенны длинных, средних, коротких и ультракоротких волн.

По виду распространения ЭМВ антенны можно разделить на антенны для связи земной или ионосферной волной.

По направленности излучения или приема антенны можно разделить на антенны кругового (равномерного) излучения вдоль земли, направленного


Вопрос №9 Основные характеристики антенн.

Основными характеристиками, или параметрами, антенн являются:

• входное сопротивление;

• коэффициент полезного действия (КПД);

• диаграмма направленности.


Входное сопротивление антенны

Входным сопротивлением антенны называется полное сопротивление, которое равно отношению напряжения на клеммах антенны к току на клеммах:



Входное сопротивление антенны зависит от ее длины, формы, от расположения клемм, к которым подводится линия от выходного каскада, а также в некоторой степени от проводников и различных объектов, находящихся вблизи антенны и влияющих на распространение поля в пространстве.

Коэффициент полезного действия антенны

Антенна – преобразователь энергии, поэтому одной из важнейших составляющих ее характеристик является КПД.

КПД антенны называют отношение излучаемой мощности к общей мощности, отдаваемой передатчиком в антенну:

, где

Поэтому полная мощность (P_А) будет расходоваться на улучшение P_ и потери P_П.


При преобразовании энергии высокочастотного тока в энергию излучаемых электромагнитных волн неизбежны тепловые потери в проводниках антенны, органах настройки, противовесе, а также в почве, в которую проникает электромагнитное поле, поэтому антенна излучает только часть энергии, передаваемую от передатчика.


Коэффициенты направленного действия.

Радиостанции имеют антенны различных типов и размеров. Чтобы сравнить антенны между собой, введены коэффициенты направленного действия и усиления антенн. Эти коэффициенты позволяют оценить направленные свойства антенн, а также судить о дальности действия рассматриваемой радиостанций.

Коэффициентом направленного действия, или выигрышем, антенны называют число, показывающее, во сколько раз надо увеличить мощность


10. Антенны для связи поверхностными радиоволнами.

К антеннам, предназначенным для связи земной волной, относятся антенны кругового и направленного излучения.

На интенсивность излучения и на форму диаграммы направленности антенн значительное влияние оказывает земная поверхность, которая в разных местах и при разных условиях обладает разными электрическими свойствами.

То есть земля существенно влияет на свойства антенны. При этом надо учитывать, что земля – не идеальный проводник и от ее поверхности отражается только часть энергии, остальная же часть переходит в землю. Вследствие плохой проводимости земли напряженность поля излучения ослабляется, уменьшается размер лепестков в диаграмме направленности, и нижний лепесток отклоняется от поверхности земли.

Антенны кругового (равномерного) излучения вдоль земли

Антеннами кругового излучения вдоль земли называются такие антенны, которые наибольшее количество электромагнитной энергии излучают равномерно во все стороны вдоль земной поверхности и не излучают в зенит. К ним относятся все штыревые антенны. Штыревые антенны бывают различной высоты: 0,7 м, 1,5 м, 2 м, 2,7 м, 3 м, 3,4 м, 4м, 10 м.

Диаграммы направленности таких антенн (рисунок 2) показывает, что максимальная энергия излучается вдоль земли.

С увеличением угла наклона направления излучения от поверхности земли излучение энергии уменьшается и при угле, равном 90⁰, то есть зенит, излучения вовсе нет. Следовательно, штыревые антенны для связи радиоволнами, отраженными от ионосферы, на малые и средние расстояния (по крайнем мере до 200-300 км) непригодны и применяются только для связи земными волнами.

Для работы на ходу в переносных и автомобильных радиостанциях применяются малые штыревые антенны. Это связано с тем, что высокие антенны ограничивают подвижность радиостанции: при большой скорости движения или при работе в лесистой местности, городе они часто гнутся и ломаются. Опыт работы показал, что длина антенны переносной радиостанции не должна превышать 1,5 – 2 м, а автомобильной – 4 м. Штыревые антенны высотой 1,5 – 2 м весьма эффективны при работе на переносных УКВ радиостанциях. Недостатком штыревых антенн является излучение ими значительной части энергии в пространство под большими углами к горизонту (до 30-40°).

Антенна направленного излучения вдоль земли

Антенной направленного излучения вдоль земли называется антенна, излучающая наибольшую энергию в определенных направлениях вдоль земной поверхности. К такой антенне относится лучевая антенна бегущей волны. Антеннами бегущей волны называются такие антенны, у которых электромагнитные волны направляются проводом в одну сторону. Поскольку антенны данного типа почти не излучают в обратную сторону, они не


11. Антенны для связи пространственными радиоволнами.

Радиосвязь ионосферными радиоволнами осуществляется в диапазоне коротких волн. Это объясняется тем, что для данного диапазона земля является сравнительно плохой проводящей средой и земные радиоволны испытывают сильное поглощение, возрастающее с повышением частоты. В результате связь земными волнами на расстояние в несколько десятков километров становится невозможной даже при значительной мощности передатчика. Наоборот, при распространении ионосферных волн поглощение энергии радиоволн этого диапазона в слоях ионосферы невелико и уменьшается с повышением частоты. Поэтому энергия отраженных от ионосферы ионосферных радиоволн приходит в точку приема с малыми потерями. Такое свойство коротких волн позволяет осуществлять дальнюю и ближнюю связь ионосферными волнами применяя передатчики небольшой мощности.

В общем случае отражение радиоволн от ионосферы подчиняется известному из оптики закону: угол отражения равен углу падения. Поэтому для ближних связей ионосферными волнами желательно применять антенны, излучающие энергию под большими углами к горизонту, а для дальних связей – под малыми углами

Антенны зенитного излучения

АЗИ называют такие коротковолновые антенны, которые излучают наибольшую энергию в зенит и почти не излучают вдоль земной поверхности. Эти антенны дают возможность осуществлять радиосвязь без так называемых мертвых зон (зон радиомолчания) на всех расстояниях. Так, при помощи переносных радиостанций малой мощности (единицы ватт) связь устанавливается на расстояния до 100-300 км.

На практике широкое применение получили два типа зенитных антенн: симметричный вибратор и несимметричный вибратор (или АЗИ).

Антенны комбинированного излучения.

Антеннами комбинированного излучения называют антенны, излучающие энергию вдоль земли, в зенит и под углом к горизонту. Благодаря такому свойству эти антенны можно применять для связи и земными, и ионосферными волнами.

Антенны комбинированного излучения делятся на Z-образные, Г-образные, ромбические и антенны «Наклонный луч». В тактическом звене управления из комбинированных антенн наибольшее применение нашла антенна «Наклонный луч».

На коэффициент усиления и форму диаграммы направленности заметно влияют электрические свойства земной поверхности в пункте развертывания антенн. Ухудшение проводимости почвы приводит к уменьшению коэффициента усиления (в отдельных случаях до 30 %) и к увеличению угла наклона направления максимального излучения к линии горизонта.

Антенна «Наклонный луч»

Антенна «Наклонный луч» состоит из провода длиной 20-30 м и противовеса длиной не менее 10 м. Один конец провода антенны

12. Основные понятия о ХИТ

Химическими источниками тока (ХИТ) называются устройства, в которых химическая энергия активных веществ превращается в электрическую.

Химические источники тока находят широкое применение для электропитания средств и комплексов связи, В переносных средствах связи (полевые телефонные аппараты, измерительные приборы, переносные радиостанции, коммутаторы малой емкости и др.) ХИТ используются как основные источники электропитания. В комплексах связи (аппаратных и станциях связи) ХИТ используются как резервные источники электропитания в случае выхода из строя основных. Работоспособность ХИТ во многом зависит от соблюдения правил эксплуатации.

Основные определения.

По характеру работы все ХИТ делятся на две группы:

1. Первичные.

2. Вторичные.


Первичные ХИТ допускают лишь однократное использование заключенных в них активных веществ.

Вторичные ХИТ - электрические аккумуляторы - допускают многократное использование. Работоспособность аккумуляторов восстанавливается их зарядом, т.е. пропусканием постоянного электрического тока через аккумулятор в направлении, противоположном направлению тока разряда.

Работа аккумулятора состоит из чередующихся между собой зарядов и разрядов. Один заряд и один разряд составляют рабочий цикл.

Основными составными частями ХИТ являются: анод, катод и ионный проводник (электролит) между ними. На катоде происходят процессы восстановления окислителя, а на аноде - окисление восстановителя.

Непосредственное участие в токообразующей реакции в ХИТ принимают активные вещества.

Совокупность активных веществ и электролита, на основе которых создан ХИТ, называется электрохимической системой (ЭХС) этого ХИТ.

ЭХС ХИТ записывается:

(+) окислитель ½ электролит½ восстановитель(-).

Например, ЭХС, в которой окислителем является диоксид марганца, восстановителем - цинк, а электролитом - водный раствор гидрооксида калия, записывается:

(+) МnO₂ôKOHôZn (-)

Первичный ХИТ, состоящий из одной электрохимической ячейки (ЭХЯ), получил название гальванического элемента. Первичный ХИТ, состоящий из двух и более электрически соединенных элементов, получил название батареи первичных элементов.

Вторичный ХИТ, состоящий из одной ЭХЯ, получил название аккумулятора.

16

Основные правила эксплуатационного обслуживания щелочных аккумуляторов.

Большинство аккумуляторов могут работать в трех основных режимах:

1. В режиме заряда, когда аккумулятору сообщается электрическая энергия от постоянного источника тока;

2. В режиме разряда, когда заряженный аккумулятор разрежается на потребителе;

3. В буферном режиме, когда потребитель питается от какого-то другого источника постоянного тока, а аккумуляторная батарея подключается к источнику параллельно с потребителем.


Заряд аккумуляторов осуществляют:

- при постоянной величине тока;

- при постоянном напряжении;

- при автоматическом изменении напряжения зарядного агрегата.

По мере заряда ЭДС заряжаемой батареи возрастает, и если напряже­ние питающего постоянного тока неизменно, то будет понижаться величина зарядного тока. Чтобы этого не происходило, в цепи предусматривают ре­гулировочное сопротивление (реостат), с помощью которого величину тока поддерживают на нужном уровне.

Основным методом заряда щелочных аккумуляторных батарей, используемых в средствах связи, является заряд при постоянстве тока. Основным условием про­ведения такого заряда является поддержание постоян­ного значения тока заряда в течение времени, необхо­димого для сообщения аккумуляторной батарее требуе­мой емкости Регулирование тока заряда может осуществлять­ся автоматически (например, в переносных зарядных устройствах ЗУ-3 и ПЗУ-3М) или вручную изменением напряжения выпрямительного устройства или сопротив­ления регулировочного реостата.

Если заряд аккумуляторов осуществляется от источника с регулируемым напряжением, то регулировка тока заряда осуществляется изменением напряжения источника.

Совокупность условий, при которых должен произво­диться заряд, называется режимом заряда. К таким ус­ловиям прежде всего относятся ток и время заряда, кроме того, могут указываться температурные условия, уровень и плотность электролита, а для герметичных батарей - начальное состояние (степень разряженности или напряжение) и предельно допустимое зарядное напряжение.

Заряд аккумуляторов и аккумуляторных батарей осуществляется в ре­жимах, рекомендуемых заводскими инструкциями. Эти инструкции для каж­дого типа аккумуляторов предусматривают несколько режимов зарядов, обеспечивающих введение их в строй, эксплуатацию и тренировку в случае потери емкости.


17

Назначение, состав, основные ТТД радиостанции Р-148

1.1. Назначение.

Малогабаритная, переносная, ультракоротковолновая с частотной модуляцией радиостанция Р-148 предназначена для беспоисковой и бесподстроечной радиотелефонной связи с однотипными радиостанциями..

В промышленный комплект радиостанции входят:

действующий комплект — 4 компл.;

одиночный комплект ЗИП — 4 компл.;

комплект эксплуатационной документации — 1 компл.

В действующий комплект входит: 1. Приемопередатчик 2. Манипулятор 3. Антенна

4. Батарея10НКГЦ-1Д 5. Чехол 6.противовес 7. Ремень 8. Скоба

1.3. Основные тактико-технические данные.

1. Радиостанция обеспечивает работу на каналах связи, размещенных в диапазоне 37,000-51,950 МГц через каждые 50 Кгц, кроме частот 39,000; 42,000 МГц, на которых связь может отсутствовать.

2. При работе на штыревую антенну и при расположении радиостанции на спине оператора, находящегося в положении стоя радиостанция обеспечивает надежную двустороннюю связь с однотипной радиостанцией в любое время года и суток на расстояниях не менее 6 км в условиях среднепересеченной местности и средней лесистости, на любой из рабочих частот, при напряжении источника питания не ниже 12,6 В. На предельных расстояниях допускается ориентация антенны по наилучшей слышимости. Радиостанция обеспечивает на указанных выше расстояниях вхождение в связь с однотипной радиостанцией без поиска и ведение связи без подстройки частоты. Взаимные помехи двух радиостанций, расположенных на расстоянии не ближе 150 м друг от друга и работающих в телефонном режиме на соседних частотах, не мешают приему радиограмм своих корреспондентов, отстоящих на расстоянии до 6 км. На частотах 42,350 к 43,650 МГц расстояние взаимомешания не нормируется при расстройке на ±50 кГц.

3. Радиостанция обеспечивает посылку тонального вызова на частоте 1000 ±150 Гц.

4. Масса действующего комплекта радиостанции не превышает 3 кг. Размеры радиостанции с выступающими частями: длина 60 мм, ширина 145 мм, высота 240 мм.


Вопрос 18.

Принцип работы приемного тракта по структурной схеме Р-148.

Схема состоит из: У1 – приемник, У2 – блок усилителя низкой частоты, У3 – передатчик, У4 – аккум. батарея, У5 – манипулятор, У6 – преобразователь частот.

Приемник радиостанции (У1) построен по супергетеродинной схеме с двойным преобразованием частоты и состоит из:

1. входной цепи;

2. усилителя высокой частоты, собранного на транзисторах Т2 и ТЗ;

3. первого смесителя, собранного на транзисторе Т4;

4. усилителя 1ой промежуточной частоты, собранного на транзисто­ре Т5;

5. второго смесителя, собранного на транзисторе Т6;

6. второго гетеродина, собранного на микросхеме Мс1;

7. усилителя 2ой промежуточной частоты, собранного на микросхе­ме Мс2;

8. ограничителя-дискриминатора, собранного на микросхеме МсЗ;

9. шумоподавителя, собранного на микросхеме Мс4.


Сигнал поступает на антенну, преобразуется в токи высокой частоты, ко­торые, протекая через контакты 9-5 реле Р1, во входную цепь, создают напряжение сигнала.

С выхода входной цепи сигнал подается на УВЧ, где усиливается и подается на вход перво­го смесителя . Входная цепь и УВЧ настраиваются на частоту принимае­мого сигнала и осуществляют предварительную селекцию принимаемых сигналов от помех со стороны мешающих радиостанций. Одновременно с входным сигналом на первый смеситель подается напряжение гетеро­дина с буферного усилителя преобразователя частот У6.

В смесителе образуются комбинационные частоты. Одна из комбинаци­онных частот f_пр.1=f_г1 – f_с используется как преобразованный сигнал, сигнал 1ой промежуточной частоты, равной 11 МГц. Напряжение это­го сигнала усиливается в I УПЧ. Первый смеситель с I УПЧ обеспе­чивает необходимую избирательность по 2му зеркальному каналу.

На второй смеситель одновременно с сигналом 1ой ПЧ подается напряжение с f= 10,5 МГц от 2ого гете­родина.

В смесителе образуются комбинационные частоты, одна из которых f_пр.2=f_пр.1 – f_г2 используется как преобразо­ванный сигнал, сигнал 2ой ПЧ, равной 500 кГц. Напряжение этого сигнала усиливается усилителем 2ой ПЧ до такой величины, при которой обеспечивается каче­ственная работа ограничителя – дискриминатора.

Дискриминатор преобразует высокочастотное модулированное на­пряжение сигнала в низкочастотное, которое подается на вход шумопо­давителя (ШП). С выхода ШП сигнал звуковой частоты по­дается на вход УНЧ, собранного на микро­схеме Мс1 (У2).

Блок усилителя НЧ (У2) состоит из

1. усилителя низкой частоты, собранного на микросхеме Мс1;

2. подмодулятора, собранно­го на микросхеме Мс2;

3. генератора 1000 Гц, собранного на микросхеме Мс3


Вопрос 19.

Принцип работы передающего тракта по структурной схеме Р-148.

Схема состоит из: У1 – приемник, У2 – блок усилителя низкой частоты, У3 – передатчик, У4 – аккум. батарея, У5 – манипулятор, У6 – преобразователь частот.

Передатчик (У3) состоит из:

1. модулируемого генератора, соб­ранного на микросхеме Мс2;

2. смесителя, собранного на транзисторе Т4;

3. 1ого и 2ого усилителей напряжения, собранных на микросхеме Мс1 и транзисторе Т3;

4. 1ого и 2ого усилителей мощности, собран­ных на транзисторах Т1 и Т2;

5. антенного фильтра L1, С1...L3 С6.


Модулируемый генератор является первоначальным источником мо­дулированных колебаний высокой частоты, равной 11 МГц.

Напряжение ВЧ с выхода модулируемого генератора подается на смеситель, одновременно на смеситель подается напряжение гетеродина (преобразователь частот У6).

В смесителе образуются комбинационные частоты, одна из которых f_с=f_гпд – f_мг используется как преобразованный сигнал, сиг­нал несущей частоты, который затем усиливается в 1ом и 2ом усилителях напряжения(УН) до необходимой величины.

С выхода 2ого УН сигнала несущей частоты подается на 1ый, а затем во 2ой УМ, усилива­ется и через антенный фильтр и контакты 9-6 реле Р1 подается в антенну. Антенна преобразует токи высокой частоты в энергии электромагнитных волн.


3.2. Преобразователь частот (У6) состоит из:

1. четырех генерато­ров высокой частоты Г1, Г2 (Мс7), Г3 (Мс4), Г4 (Мс1);

2. четырех усили­телей напряжений Мс6, Мс2, Мс1;

3. трех смесителей Мс6, Мс3;

4. генера­тора плавного диапазона ГПД (Т2) с буферным усилителем Т1;

5. фазо­вого детектора Д1-Д4;

6. схемы поиска Мс5.


Высокочастотный генератор Г2 является источником колебаний вы­сокой частоты с частотами 40, 41, 42, 43 и 44 МГц, стабилизированных кварцевыми резонаторами, которые переключаются с помощью пере­ключателя В3.

Напряжение ВЧ этого генератора по­дается на 1ый смеситель Мс6. Одновременно на этот сме­ситель подается напряжение ВЧ от генератора Г1, который является источником колебаний с частотой 5 МГц. В ре­зультате взаимодействия колебаний генераторов Г1 и Г2 комбинационные частоты f_с1= f_г2 ± f_г1, которые дают сетку частот через 1 МГц в диапазоне 35-49 МГц. В диапазоне 40-44 МГц работает Г2 и не работает Г1. Смеситель Мс6 работает


20 Назначение, состав, основные ТТД р/ст 159

Радиостанция приемопередающая, симплексная, широкодиапазонная, ультракоротковолновая, телефонно-телеграфная с частотной модуляцией предназначена для обеспечения беспоисковой и бесподстроечной связи в радиосетях и радионаправлениях тактического звена управления.

Радиостанция выпускается в двух вариантах исполнения: носимом и возимом.

1.1. Основные технические характеристики радиостанции

1. Диапазон рабочих частот радиостанции составляет от 30 до 75,999 МГц, разнос между соседними частотами (шаг сетки) составляет 1 кГц, всего имеется 46000 рабочих частот.

2. Относительная нестабильность частоты передатчика радиостанции составляет d_f = ± 13·10, что на высшей частоте диапазона соответствует отклонению частоты не более 1 кГц.

3. Установка частоты радиостанции с помощью переключателей и автоматическая настройка передатчика на антенну обеспечивают вхождение в связь в течение 20...30 с.

4. Радиостанция обеспечивает прием и передачу частотно-модулированных сигналов в режимах:


• ТЛФ - с микротелефонной гарнитуры (МТГ);

• ТЛФ ПШ - с микротелефонной гарнитуры с включенным подавителем шума;

• ТЛГ - передача телеграфным ключом (подключенного к клеммам ЛИНИЯ), прием на головные телефоны;

• ДУ - при дистанционном управлении с телефонного аппарата ТА-57, подключенного к клеммам ЛИНИЯ через двухпроводный кабель длиной до 500 м.


Радиостанции обеспечивает посылку и прием тонального вызова с частотой 1000 Гц.

5. Выходная мощность передатчика на эквиваленте антенны (75 0м) в диапазоне 30...60МГц - не менее 5 Вт, а в диапазоне 60...76 МГц - не менее 4,5 Вт.

6. Чувствительность приемника при девиации частоты ± 5 кГц и модулирующей частоте 1000 Гц в режимах:


• ТЛФ - не хуже 1,2 мкВ при соотношении сигнал/шум 10:1;

• ТЛГ - не хуже 0,6 мкВ при соотношении сигнал/шум 3:1.


7. Комплект питания радиостанции состоит из двух параллельно соединенных аккумуляторных батарей 10НКБН-3,5 или одной аккумуляторной батареи 10АНКЦ-4,0 напряжением 12 В и обеспечивает непрерывную работу радиостанции при соотношении времени приема к времени передачи 5:1 в течение 9 ч или 4,5 ч соответственно.


Источник питания возимого варианта радиостанции - бортовая сеть объекта напряжением 12 В.

Вопрос 21.

Принцип работы приемного трактра по структурной схеме Р-159М.

Тракт приема образуют АСАУ) приемник, синтезатор частот и элементы настройки и коммутации блоков приемника.

В состав приемника входят УВЧ, тракт 1ой промежуточной частоты(ПЧ) (СМ1, кварцевый фильтр и УПЧ-1), тракт 2ой ПЧ (СМ2, УПЧ-2), огра­ничитель амплитуды (ОА), частотный детектор (ЧД), ФНЧ, УНЧ, подавитель шумов (ПШ) и телефоны МТГ.

Напряжение полезного сигнала поступает от антенны через АСАУ и нормально замкнутые контакты реле ПРИЕМ - ПЕРЕДАЧА на УВЧ. Выделенный и усиленный сигнал поступает на первый преобразователь частоты, состоящий из первого смесителя и первого гетеродина. Функции первого гетеродина выполняет выходной ГПД синтезатора. Кварцевый полосовой фильтр с полосой пропускания 18 кГц выделяет колебания разностной частоты (11,5 МГц):

=> на I и II поддиапазонах;

=> на III и IV поддиапазонах.

Сигнал 1ой ПЧ усиливается в УПЧ-1, собранном на микросхеме, и подается на 2ой преобразователь частоты. В качестве 2ого гетеродина используется опорный кварцевый генератор(ОКГ) синтезатора с фиксированной частотой колебаний 10 МГц. Во 2ом преобразователе происходит дальнейшее понижение частоты сигнала до величины 1,5 МГц.

Тракты первой и второй ПЧ обеспечивают необходимое усиление входного сигнала. Избирательность приемника обеспечивается кварцевым фильтром.

Усиленный сигнал второй ПЧ поступает на ОА, который обеспечивает постоянный уровень сигнала на входе ЧД.

Частотный детектор предназначен для демодуляции частотно-модулированного сигнала 2ой ПЧ с целью получения первичного модулирующего сигнала.

Нагрузкой частотного детектора является ФНЧ. При работе в телефонном режиме он пропускает все частоты до 3,4 кГц. При работе в телеграфном режиме частота среза ФНЧ снижается до 1 кГц с целью уменьшения напряжения шумов и улучшения чувствительности приемника.

В усилителе низкой частоты мощность звукового сигнала повышается до величины, обеспечивающей нормальную работу телефо­нов микротелефонной гарнитуры.


Вопрос 22.Принцип работы передающего тракта по структурной схеме Р-159М.

В состав передающего тракта входят:

1. микрофонный усилитель (МУ);

2. задающий генератор (ЗГ) с элементами системы ФАПЧ;

3. 4-каскадный усилитель мощности (УМ);

4. коммутируемые фильтры гармоник (ФГ);

5. автоматическое согласующее антенное устройство (АСАУ).


В состав системы ФАПЧ (рис. 2) задающего генератора входят:

1. генератор плавного диапазона (ГПД) выходной (в синтезато­ре);

2. смеситель ФАПЧ (СМ);

3. полосовой фильтр (ПФ);

4. фазовый детектор (ФД);

5. генератор кварцевый модулированный (ГКМ) с РЭ;

6. фильтр нижних частот (ФНЧ);

7. генератор поиска (ГП);

8. реактивный элемент (РЭ).


Принцип работы передающего тракта радиостанции заключается в следующем. Напряжение звуковых частот, создаваемое микрофоном микроте­лефонной гарнитуры, усиливается микрофонным усилителем (МУ) и подается на реактивный элемент ГКМ. При нажатии кнопки ТОН (в режиме передачи) на вход ГКМ от синтезатора подается модули­рующее напряжение тонального вызова с частотой 1000 Гц.

При отсутствии внешнего воздействия ГКМ генерирует высокостабильные колебания на частоте 11,5 МГц.

Для переноса информационного сигнала на рабочую частоту, а также для получения требуемой стабильности частоты в передатчике используется система ФАПЧ задающего генератора.

Колебания задающего генератора подаются на смеситель (СМ), на второй вход которого поступают высокостабильные колебания ГПД в диапазоне f_гпд = 41,5...64,499 МГц и шагом сетки 1 кГц. Частота ко­лебаний ГПД отличается от номинальной (установленной на переключателях) частоты на величину 11,5 МГц. На выходе СМ выделяются колебания разностной промежуточной частоты f_np, причем в диапазоне 30...52,999 МГц промежуточная частота определяется выражением:

(верхняя настройка гетеродина),

а в диапазоне 53...75,999 МГц – выражением

(нижняя настройка гетеродина).

Выделенное ПФ напряжение промежуточной частоты подается на один из входов фазового детектора (ФД), на второй вход которого поступает


13 вопрос. Общая классификация ХИТ.


Классификация химических источников тока.

По характеру работы все ХИТ делятся на две группы: первичные и вторичные.

Первичные ХИТ классифицируются по следующим признакам:

по числу электрически соединенных элементов:

- на гальванические элементы и батареи первичных элементов.

по конструкции электрохимической системы:

- на марганцево-цинковые, ртутно-цинковые, медно-магниевые и другие.

по виду электролита:

- с жидким электролитом, с вязким электролитом.

по форме изготовления:

- на цилиндрические, прямоугольные и дисковые.

Вторичные ХИТ классифицируются по следующим признакам:

по типу используемого электролита:

- на кислотные и щелочные.

Щелочные аккумуляторы по типу ЭХС бывают:

серебряно-цинковые, никель железные, никель-кадмиевые и другие.

Наибольшее применение в войсках связи находят никель-кадмиевые (НК) аккумуляторы, которые в свою очередь классифицируются:

по способу исполнения:

- открытые с вентильными пробками и герметичными.

по конструкции корпуса:

- призматические, цилиндрические и дисковые.

по конструкции электродов НК - аккумуляторы подразделяются на:

- ламельные, безламельные, металлокерамические, кадмиевые, ленточные.


14 вопрос. Основные электрические характеристики ХИТ.

ХИТ имеют следующие основные электрические характеристики.

Электродвижущая сила (э.д.с.), Е - разность потенциалов между выводами ХИТ при разомкнутой внешней цепи. Значение Е зависит только от химического состава электродов и плотности электролита и не зависит от количества активных масс. Э.д.с. ХИТ массового применения не превышает 3 В.

Внутреннее сопротивление r_о - сопротивление, оказываемое ХИТ проходящему через него постоянному току.

Напряжение U - разность потенциалов на выводах ХИТ при разомкнутой внешней цепи.

При эксплуатации ХИТ задаются и (или) контролируются следующие значения напряжения:

- Uн - номинальное напряжение, т.е. значение напряжения, указанное и гарантируемое изготовителем, являющееся исходным для отсчета отклонений и при котором ХИТ должен работать.

- Uн.р. - начальное напряжение разряда, т.е. напряжение в начале разряда.

- Uк.р. - напряжение конца разряда, т.е. напряжение, при достижении которого ХИТ считается разряженным или, разряд ниже которого может привести к выходу ХИТ из строя или его разрушение.

- Uр - напряжение разряда - напряжение, измеряемое на зажимах ХИТ при замкнутой внешней цепи. Определяется из уравнения

Uр = E — I р * r о

где E - Э. Д. С.; Iр - ток разряда; rо - внутреннее сопротивление ХИТ.

Из уравнения видно, что напряжение при разряде всегда меньше э.д.с. на величину падения напряжения на внутреннем сопротивлении ХИТ.

Напряжение заряда Uз - напряжение на выводах ХИТ (аккумулятора), обеспечиваемое внешним источником питания (зарядным устройством), при котором через аккумулятор протекает требуемый ток заряда.

Uз = E + I з * r о

Для заряда аккумулятора необходимо к его выводам приложить напряжение, превышающее э.д.с. аккумулятора и падение напряжения на его внутреннем сопротивлении.

Разрядная емкость Q - количество электричества, отдаваемое ХИТ при разряде до минимально допустимого напряжения. Емкость измеряется в ампер-часах, определяется по формуле

Q н = I р * t р

где I р - ток разряда; t р - время разряда.

Номинальная емкость Qн - емкость, которую должен отдать новый ХИТ в номинальном режиме разряда. Она зависит от количества активных веществ.


15 вопрос. Устройство, маркировка и принцип действия щелочных аккумуляторов.

Щелочные аккумуляторы - это аккумуляторы, в которых электролитом служит водный раствор щелочи. Они широко применяются для питания аппаратуры связи и других потребителей постоянного тока.

Щелочные аккумуляторы - это простые, удобные и надежные в эксплуатации источники электропитания. Их характерной особенностью является то, что они не подвергаются разборке в течение всего срока службы. Конструкция их надежная и долговечная; срок службы при правильной эксплуатации и надлежащем уходе достигает 10-ти лет и более.

Аккумуляторные батареи (АКБ), состоят из аккумуляторов одинаковой емкости, соединенных между собой, как правило, последовательно. Сборка аккумуляторов в батареи производится в металлических каркасах или деревянных ящиках. Если батарея собирается в металлическом каркасе, то аккумуляторы обязательно от него изолируются.

Устройство щелочного аккумулятора. Простейший ЩА, представляет собой 2 пластины активного вещества помещенные в сосуд с токопроводящим жидким веществом – электролитом.

R_н – сопротивление «нагрузки»




+ - KOH + H₂O




корпус









NiOОН Сепаратор Cd

В реальных АКБ активная масса положительных пластин представляет собой смесь гидрата окиси никеля NiОOH + Н₂О = Ni(OH)₃ с добавкой (16-18%) графита для улучшения электропроводности. Активная масса отрицательных пластин состоит из смеси порошкообразного кадмия, железа и их окислов.

В аккумуляторах обычно используются электроды, состоящие из нескольких пластин – полублоков, соединенных между собой т. н. мостиками парал­лельно для получения большей емкости.

Пластины со­бираются в полублоки электродов таким образом, что отри­цательные и положительные пластины чередуются меж­ду собой.

К мостику полублока приваривается полюсный вывод – борн.

Между положительными и отрицательными пласти­нами для предотвращения их замыкания внутри акку­мулятора помещается сепаратор — электроизоляцион­ный материал, обеспечивающий пространственное раз­деление пластин и не препятствующий прохождению ионов активного вещества.

Корпус аккумулятора — стальной или пластмассо­вый, на крышке корпуса

30

Принцип работы приемного тракта по структурной схеме Р-130М

Трансиверная схема радиостанции определяет работу одних и тех же элементов, как при передаче, так и при приеме. Преобразование частоты сигнала при приеме происходит в обратной последовательности, указанной для передачи. По количеству преобразований при­емник является супергетеродином с тройным преобразованием частоты.

Принимаемый сигнал fc с антенны через ВСУ поступает на вход усилителя напряжения высокой частоты, расположенного в блоке УМ. Анодный контур усилителя мощности при работе на прием выполняет функцию входного контура приемника. Выделенный входным контуром сигнал усиливается и поступает в блок ВЧ.

После усиления в тракте ВЧ принимаемый сигнал поступает на СМ6, где с помощью сигнала гетеродина преобразуется в сигнал первой промежуточной частоты:



Второе и третье преобразование частоты происходит в блоке формирующего устройства БФУ:






Выделение из третьей промежуточной частоты низкочастотного сигнала рассмотрим отдельно для различных режимов работы.

Режим «ОМ»
