Разработка способов повышения извлечения германия при пирометаллургической переработке продуктов сжигания углей

Вид материалаАвтореферат

Содержание


Химический состав сырья котельной пос.Новошахтинский (Приморский край)
Гранулометрический состав сырья котельной г.Корсаков (о.Сахалин)
Гранулометрический состав сырья котельной пос.Новошахтинский (Приморский край)
Рис.1. Схема установки
Рис.2. Конструкция лабораторного тканевого фильтра
Рис.3.Зависимость степени дегидратации брикетированных смесей от температуры при скорости нагревания 10 град/мин при размере час
Составы модельных смесей для исследований (%%)
Подобный материал:
1   2   3   4   5




Таблица 2




Химический состав сырья котельной пос.Новошахтинский (Приморский край)

Материал

химлаборатория

С о д е р ж а н и я на сухую массу, %%

Ge,

г/ т

SiO2

CaO

Feобщ

Al2O3

MgO

S

С

As

Na2O

K2O

ВТ

УГМК

18540

49,5

5,09

н/а

н/а

н/а

н/а

12,9

н/а

н/а

н/а

ММСК

12262

42,1

4,30

6,01

10,75

0,47

1,40

н/а

0,10

н/а

н/а

ИМЕТ

н/а

43,4

3,80

6,77

10,82

0,90

1,40

14,3

н/а

0,44

1,69

БЦ

УГМК

2822

48,8

5,71

н/а

н/а

н/а

н/а

9,6

н/а

н/а

н/а

ММСК

2019

46,4

5,24

3,61

12,61

0,46

1,00

н/а

0,13

н/а

н/а

ИМЕТ

н/а

49,1

5,79

6,47

15,04

1,29

1,00

10,0

н/а

0,56

1,98




Таблица 3

Гранулометрический состав сырья котельной г.Корсаков (о.Сахалин)

Материал

В ы х о д ч а с т и ц (%%) с о с р е д н и м р а з м е р о м (мм)

2,43

1,79

1,25

0,69

0,39

0,25

0,18

0,13

0,084

0,067

ВТ

0,25

2,61

3,30

10,18

7,37

4,36

13,32

10,62

4,22

43,77

БЦ

0,10

0,61

5,63

19,33

26,19

10,19

23,28

5,05

3,20

6,42



Таблица 4




Гранулометрический состав сырья котельной пос.Новошахтинский (Приморский край)

Материал

В ы х о д ч а с т и ц (%%) с о с р е д н и м р а з м е р о м (мм)

2,43

1,79

1,25

0,69

0,39

0,25

0,18

0,13

0,084

0,067

0,032

ВТ

0,25

0,16

0,31

0,85

3,49

11,28

7,62

32,25

22,54

6,72

14,53

БЦ

0,55

0,13

1,51

8,37

22,94

36,36

18,45

9,26

0,26

0,30

1,87



Установлено, что как тонкие пыли сжигания (ВТ), так и грубые пыли, уловленные в батарейных циклонах (БЦ), отличаются повышенным содержанием крупных фракций. Так, в ВТ частицы крупнее 200 мкм составляют 15 - 24%, а в БЦ – 52 - 61% по массе. Рентгенофазовый анализ проб ВТ и БЦ из таблиц 1 и 3 показал присутствие α-кварца, а из таблиц 2 и 4 – дополнительно анортита и оксида железа (III). Высокое содержание грубых фракций в продуктах сжигания и присутствие в них α-кварца с низкой реакционной способностью является возможной причиной снижения извлечения германия при получении концентрата пирометаллургическим способом.

Третья глава посвящена характеристике аппаратуры и методик подготовки образцов, модельных и технологических исследований. Для выполнения работ использовали набор стандартной аппаратуры для измельчения, окускования способами окомкования и брикетирования, сушки с определением механических свойств (гранулометрического состава, прочности, плотности, насыпной массы, влажности) исходных материалов и образцов для термических исследований. Термообработку модельных и технологических образцов проводили на установке (рисунки 1 и 2), позволяющей воспроизвести в лаборатории условия промышленного процесса получения концентрата, включающего нагревание с постоянной скоростью до заданной температуры и выдержку при конечной температуре с заданной продолжительностью.

В четвертой главе приведены результаты изучения фазообразования и химизма высокотемпературных взаимодействий в системе CaSO42H2O-Ca(OH)2-Al(OH)3-SiO2-C, отвечающей по макрокомпонентам составу шихт пирометаллургической переработке продуктов сжигания углей на германиевый концетрат. Анализ литературы показал, что по этой системе в целом данные отсутствуют.

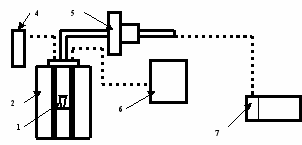

Рис.1. Схема установки

1 – тигель с окускованной шихтой; 2 – печь Таммана; 3 – водоохлаждаемая крышка; 4 - манометр для контроля разрежения; 5 – рукавный фильтр; 6 – потенциометр для контроля и записи температуры; 7 – дымосос.

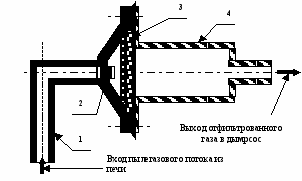

Рис.2. Конструкция лабораторного тканевого фильтра

1- передняя крышка с входным патрубком запыленного газа; 2 – алундовый рассекатель газового потока; 3 – фильтроткань с осадком возгонов; 4 – сборник отфильтрованного газа.


Имеются лишь сведения по частным двойным и тройным системам входящих в нее компонентов. Химизм превращений при взаимодействиях в системе CaSO42H2O-Ca(OH)2-Al(OH)3-SiO2-C, а также сульфидирования диоксида германия по ходу повышения температуры можно описать тремя группами процессов. Первый из них включает реакции дегидратации (1–3), вторая - реакции синтеза оксидных и оксидно-сульфидных композиций (8–11, 16) и реакции восстановления и сульфидирования (4, 6, 12, 13–15).

Ca(OH)2 = СaO +H2O

(250 – 8000C)

(1)

2Al(OH)3 = Al2O3 + 3H2O

(500 – 11000C)

(2)

CaSO4··2H2O = CaSO4+2H2O

(250 – 6000C)

(3)

CaSO4+2 C = CaS + 2 CO2

(600 – 8000C)

(4)

CaS + GeO2 + С(CO)= GeS + CaO + СО(CO2)

(800 – 10000C)

(5)

CaS + H2O = CaO + H2S

(250 – 5000C)

(6)

2H2S + GeO2 = 2H2O + GeS + 0.5S2

(250 – 5000C)

(7)

mCaO + nSiO2 = CamSinO(2n+m)

(900 – 12000C)

(8)

CaO + 2Al2O3 = CaAl2O4

(600 – 10000C)

(9)

3Al2O3 +2 SiO2 = Al6Si2O13

(1500 – 16000C)

(10)

mCaO + nAl2O3 + q SiO2 + p CaS =

(mCaO·nAl2O3·q SiO2·+ CaS)

(1000 – 13000C)

(11)

Fe2O3 + С  FeO + СO(CO2)

(300 – 8000C)

(12)

FeO + CaS = FeS +CaO

(800 – 10000C)

(13)

C + CO2 = 2 CO

(800 – 10000C)

(14)

FeO + C(CO)  Fe + CO(CO2)

(800 – 10000C)

(15)

mFeO +n SiO2 =FemSinO(m+2n)

(1000 – 12000C)

(16)

Протекание реакций (1-6, 12-15) сопровождается получением газовой фазы, содержащей оксид и диоксид углерода, пары воды, сероводород и элементарную серу, а также моносульфид германия. Из приведенных данных вытекает важность реакций высокотемпературной дегидратации (1-3), обеспечивающих образование газообразного сульфидизатора H2S (реакция 6) для перевода диоксида германия в газообразный моносульфид (реакция 7).

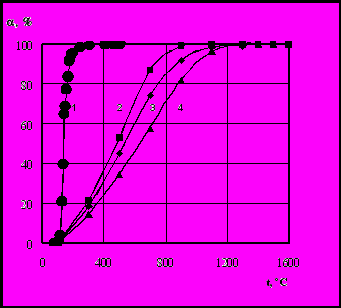

Рис.3.Зависимость степени дегидратации брикетированных смесей от температуры при скорости нагревания 10 град/мин при размере частиц кварца

0,26 мм.

1- CaSO4·2H2O - SiO2; 2 - Ca(OH)2 - SiO2; 3 - Ca(OH)2 - Al(OH)3 - SiO2 ;

4 - Al(OH)3 - SiO2


Изучение дегидратации двойных и тройной смеси с соотношениями компонентов по СaO/SiO2, Al2O3/SiO2 и СaO/Al2O3, равным соответственно 0,75, 0,35 и 2,12, в условиях программированного нагревания (рисунок 3) показало, что около половины воды из смесей кварца с гидроксидами кальция и алюминия выделяется в интервале от 600 до 13000С. Твердыми продуктами дегидратации первой смеси являются нерастворимый ангидрид и α-кварц. При повышении температуры до 16000С в смесях последних трех составов содержатся соответственно CaО, SiO2 и CaSiO3; SiO2, Al2O3 и Al6Si2O13; SiO2, CaSiO3, CaAl2Si2O8 и рентгеноаморфная фаза (стекло).

Нагреванием смесей CaSO42H2O-Ca(OH)2-Al(OH)3-SiO2-C (таблица 5) изучено влияние содержания серы, размера частиц кварца, основности, продолжительности выдержки при конечной температуре и введения в смесь до 18,6% оксида железа на выход и состав образующихся конденсированных фаз.

Таблица 5




Составы модельных смесей для исследований (%%)

№№

Соединения

CaO

SiO2

S

Feобщ

Ca(OH)2

Al(OH)3

CaSO42H2O

SiO2

Fe2O3

C

1

39,15

21,35

-

39,51

0

-

0,75

0

0

2

24,85

16,29

20,2

33,65

0

2,82

0,75

1

0

3

18,2

16,87

29,59

31,22

0

4,13

0,75

2

0

4

14,36

16,05

35,01

29,70

0

4,38

0,75

3

0

5

11,86

15,51

38,55

25,71

0

5,38

0,75

4

0

6

11,69

19,59

26,5

38,25

0

3,98

0,50

3

0

7

12,86

18,04

30,46

34,28

0

4,02

0,60

3

0

8

14,79

15,48

36,16

28,55

0

4,65

0,80

3

0

9

15,54

14,47

37,9

26,79

0

5,29

0,90

3

0

10

13,23

14,79

32,27

27,37

7,16

5,19

0,75

3

2,5

11

12,27

13,71

29,92

25,37

13,28

5,45

0.75

3

5

12

11,44

12,78

27,89

23,65

18.56

5,68

0.75

3

7,5
