Лекция 8

Тема: <<Методы дозиметрии и спектрометрии ионизирующих излучений>>

(краткая характеристика).

Вопросы:

1. Ионизационный метод регистрации ионизирующих излучений.

2. Газовые счётчики.

3. Полупроводниковые дозиметрические детекторы.

4. Сцинтилляционный метод регистрации излучения.

5. Калориметрический метод дозиметрии.

6. Химическая дозиметрия.

7. Фотографический метод регистрации излучений.

8. Дозиметрия нейтронов.

9. Дозиметрическая и радиометрическая аппаратура.

10. Современное дозиметрическое оборудование для обеспечения лучевой терапии в Республике Беларусь.


1. Ионизационный метод регистрации ионизирующих излучений.


Э


Рис. 24. Вольт-амперная характеристика ионизационной камеры.
тот метод основан на ионизирующем действии -квантов и заряженных частиц. Для измерения во всех случаях используется ионизационная камера и регистрирующая система. Электрическое поле между двумя электродами ионизационной камеры, заполненной газом, создаётся от внешнего источника. Излучение вызывает возникновение ионов в газе камеры. Под действием электрического поля на хаотическое движение ионов накладывается движение дрейфа (собирание ионов на соответствующих электродах). В цепи возникает ток, который и регистрируется чувствительным прибором. Если разность потенциалов увеличивать при постоянной интенсивности излучения, то ток вначале увеличивается (рис. 24 (а)) пропорционально приложенной разности потенциалов, а затем его увеличение замедляется до тех пор, пока он не становится постоянным по величине. При очень больших разностях потенциалов ток снова возрастает, пока не наступит пробой (рис. 24 (в)).

На участке «б» скорость движения ионов возрастает (вероятность рекомбинации уменьшается до нуля и все ионы попадают на электроды). При этом ионизационный ток достигает постоянного значения (насыщения) – I_нас. Ионизационные камеры обычно работают в режиме тока насыщения, при котором каждый акт ионизации даёт составляющую тока. По току насыщения определяются интенсивность излучения и количество радиоактивного вещества.

Ионизацию разделяют на объёмную (равномерную по всему объёму, происходящую при нормальном давлении газа под действием - и -излучения) и колонную (возникающую при прохождении через газ -частиц и протонов, а также при высоких давлениях в газе от - и -излучений).

В зависимости от назначения ионизационные камеры подразделяют на 2 основные группы:

1) импульсные, предназначенные для измерения числа частиц и их энергии путём регистрации импульсов тока, возникающих в камере при прохождении через неё заряженных частиц;

2) интегрирующие, предназначенные для измерения ионизационного тока, возникающего при прохождении через камеру потока частиц за некоторый интервал времени.

Из определения единицы экспозиционной дозы следует, что при мощности экспозиционной дозы в 1 р/с в 1 см­³ воздуха в 1 с образуется заряд, равный 3,33∙10^-10 Кл. Следовательно, ток насыщения в зависимости от мощности экспозиционной дозы (P) можно определить как

I_нас=3,33∙10^-10 P_эксп∙V_i (a);

где V_i – ионизационный объём воздуха камеры. Отсюда P_эксп=3∙10⁹ (р/с) и D_эксп=3∙10⁹ (Р).


2. Газовые счётчики.


Газовый счётчик представляет собой датчик (по конструкции аналогичный ионизационной камере), предназначенный для регистрации отдельных ядерных частиц. В отличие от ионизационных камер в газовых счётчиках для усиления ионизационного тока используется газовый разряд. Благодаря высокой чувствительности газовый счётчик реагирует на каждую частицу, возникшую внутри объёма газа, или проникшую в него из стенки счётчика. В зависимости от характера используемого газового разряда счётчики можно разделить на 2 типа:

1. пропорциональные счётчики (с несамостоятельным разрядом);

2. счётчики Гейгера (с самостоятельным разрядом).


При небольших разностях потенциалов счётчик работает в режиме ионизационной камеры (I), рис. 25, т.е. величина импульса в некотором интервале напряжений не зависит от U, а определяется только количеством ионов, которые образуются в газовом объёме счётчика ионизирующей частицей.

А


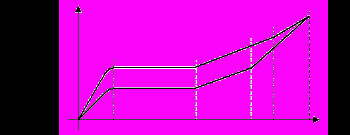

Рис. 25. Зависимость амплитуды импульса тока в газовом счётчике от внешнего напряжения (U), приложенного к его электродам, при прохождении заряженных частиц через газовый объём счётчика.
мплитуда импульса строго пропорциональна начальной ионизации (от -частиц величина импульса больше (ЛПЭ выше), чем от -частиц), следовательно, пропорциональна и энергии, оставленной частицей в счётчике.

При дальнейшем увеличении U на электродах счётчика амплитуда импульса возрастает, т.к. при этом вторичные электроны в усиливающемся электрическом поле приобретают достаточную кинетическую энергию, чтобы произвести ударную ионизацию нейтральных молекул газа на пути своего свободного пробега. В свою очередь вновь образованные электроны ускоряются электрическим полем и ионизируют новые молекулы. При этом возникает лавинный разряд, который сразу прекращается, как только образованные электроны и ионы достигнут соответствующих электродов счётчика (несамостоятельный разряд).

Увеличение ионизационного тока с использованием несамостоятельного разряда называется газовым усилением, а отношение числа ионов, образовавшихся в результате газового усиления и достигших электродов, к первоначальному числу ионов, образованных ионизирующей частицей, называется коэффициентом газового усиления (k). Для области ионизационной камеры (I) k = 1.

Из сравнения амплитуд импульсов в пропорциональной области (II) при прохождении β- и α-частиц видно, что они пропорциональны начальной ионизации. Коэффициент пропорциональности изменяется от 1 в начале области II до 10⁴ в конце её.

Счётчики, в которых амплитуда импульсов пропорциональна потерянной энергии частиц в газовом объёме, называют пропорциональными.

В области III (область Гейгера) величина амплитуды импульса тока совершенно не зависит от начальной ионизации. Все импульсы при заданном напряжении независимо от рода ионизирующих частиц имеют одинаковую амплитуду. Каждый вторичный электрон, возникший в объёме счётчика, вызывает вспышку самостоятельного разряда. Счётчики, с самостоятельным разрядом работающие в этой области, называют гейгеровскими.


3. Полупроводниковые дозиметрические детекторы.


Полупроводник в качестве счётчика падающих частиц выступает как аналог импульсной ионизационной камеры (ионизация атомов твёрдого вещества). Результатом ионизации в полупроводнике является появление свободных электронов в зоне проводимости (n-область) и дырок в валентной зоне (p-область).

Энергия образования пары «электрон­-дырка» порядка ширины запрещённой зоны (2 – 3 эВ). В газах на образование пары ионов затрачивается ~ 34 эВ. Т.о., в расчёте на одинаковую поглощённую энергию в полупроводниковом детекторе образуется ~ на порядок больше носителей электрических зарядов, чем в чувствительном объёме ионизационной камеры. Плотность полупроводникового детектора ~ в 10³ раз больше плотности газа ионизационной камеры, поэтому и поглощённая энергия (в расчёте на одинаковую плотность потока излучения) в полупроводниковом детекторе на несколько порядков больше, чем в газовом (т.е. ионизационный эффект в полупроводниковом детекторе будет на несколько порядков выше). Это определяет его высокую чувствительность при малых размерах. У полупроводниковых детекторов по сравнению с газовыми – высокая подвижность носителей заряда (например, в кремнии при комнатной температуре подвижность электронов ~1300 см²/В ∙ с, а дырок ~ 500 см²/В ∙ с, тогда как подвижность ионов в воздухе ~ 1 см²/В ∙ с). Высокая подвижность определяет малое время собирания электрических зарядов на электроды и, как следствие, – большую временную разрешающую способность детектора в счётно-импульсном режиме работы. Малое время собирания снижает вероятность рекомбинации положительных и отрицательных зарядов, а большая подвижность носителей заряда определяет большой ионизационный ток. Последнее позволяет использовать на несколько порядков меньшие внешние напряжения, чем в газовом счётчике.

Использование полупроводниковых детекторов для внутриполостных измерений.

При решении отдельных задач радиационной медицины для дозиметрии внутри некоторых полостей в организме человека, применяют полупроводниковые детекторы (с (p-n)-переходом) без внешнего источника напряжения. Они миниатюрны и электрически безопасны. В отсутствие радиационного воздействия диффузионный потенциал обеспечивает равновесное состояние в области перехода. Заряды двойного слоя создают запорное электрическое поле. Возникшие при облучении дополнительные носители заряда перемещаются в этом полt (электроны – в n-область, а дырки – в p-область). При разомкнутой внешней цепи это приводит к снижению диффузионного потенциала, что может быть зарегистрировано. В режиме короткого замыкания возникающий в цепи ток пропорционален скорости образования электронно-дырочных пар, т.е. мощности дозы излучения в материале детектора (сопротивление внешней цепи должно быть меньше внутреннего сопротивления). Величина тока j (при U = 0) равнf , где a – коэффициент пропорциональности, связанный с единицами измерения, P_эксп – мощность экспозиционной дозы, – диффузионная длина (расстояние, на которое перемещается носитель заряда вследствие диффузии в течение его среднего времени жизни τ_i ), D_i – коэффициент диффузии i-го носителя.

Облучение может вызвать повреждения в веществе полупроводникового детектора, при которых может возрасти его удельное сопротивление. Необратимые радиационно-индуцированные нарушения электрической проводимости сами по себе тоже могут быть использованы для дозиметрии.

Можно использовать для дозиметрии не только детекторы с (p-n)-переходом, но и однородные полупроводники. Мощность дозы может определяться по наведенному току, например, в кристаллах сульфида кадмия (CdS).

Недостатки полупроводниковых детекторов.

Малая ширина запрещённой зоны обуславливает появление свободных электрических зарядов в чувствительном объёме счётчика в результате флуктуации энергии теплового движения. Это приводит к возникновению высокой фоновой проводимости полупроводника. В некоторых случаях высокий темновой ток не позволяет использовать полупроводники в качестве детекторов ионизирующего излучения. Неопределённость в величине чувствительного объёма затрудняет применение полупроводниковых дозиметров в качестве метрологических установок для измерений дозы. Ограничивает использование полупроводниковых детекторов для определения D и D_эксп и зависимость дозовой чувствительности от энергии излучения.


4. Сцинтилляционный метод дозиметрии.


Схема сцинтилляционного дозиметра состоит и сцинтиллятора, световода, фотоэлектронного умножителя (ФЭУ) и электронной регистрирующей системы. Излучение, взаимодействуя с веществом сцинтиллятора, вызывает образование в нём электронов, которые возбуждают атомы сцинтиллятора. Переход возбуждённых атомов в основное состояние сопровождается излучением фотонов. Свет через световод попадает на фотокатод ФЭУ. В ходе фотоэффекта из фотокатода выбиваются фотоэлектроны, которые размножаются на динодной системе ФЭУ, и усиленный таким образом электронный ток попадает на анод ФЭУ. Каждому электрону, поглощённому в сцинтилляторе, соответствует импульс тока в анодной цепи ФЭУ. Измерению может подлежать как среднее значение анодного тока (токовый режим), так и число импульсов тока в единицу времени (счётчиковый режим сцинтилляционного дозиметра). Ток в сцинтилляционном дозиметре соответствует поглощённой энергии излучения, а скорость счёта – плотности потока частиц.

Используются неорганические, например, NaI, и органические, например, стильбен , сцинтилляторы. По световыходу и постоянству конверсионной эффективности неорганические сцинтилляторы имеют преимущество перед органическими. Однако, в дозиметрии важную роль играет эффективный атомный номер вещества сцинтиллятора (Z_эфф), и, с точки зрения тканеэквивалентности, преимущества остаются за органическими сцинтилляторами. Кроме этого у органических сцинтилляторов меньшее время высвечивания.

При работе в режиме счёта импульсов сцинтилляционный дозиметр примерно на порядок чувствительнее газоразрядного счётчика. В токовом режиме величина тока в анодной цепи ФЭУ равна

,

где g – число фотоэлектронов в расчёте на один испущенный фотон, M – коэффициент усиления ФЭУ (достигает 10⁶), V – объём и h – толщина сцинтиллятора, ν_z и ν_в – линейные коэффициенты передачи энергии излучения в веществе сцинтиллятора и в воздухе, τ_z – линейный коэффициент ослабления падающего излучения в сцинтилляторе, P_эксп – мощность экспозиционной дозы, -средний расход энергии.

Определив мощность экспозиционной дозы, рассчитывают экспозиционную дозу за некоторый интервал времени .

Сцинтилляционные детекторы излучений характеризуются высокой эффективностью регистрации проникающих излучений, малым временем высвечивания сцинтилляторов, обеспечивающим малое «мёртвое» время счётчиков, высокой временной и энергетической разрешающей способностью. Эти качества сцинтилляционных детекторов обуславливают их широкое использование для спектрометрии излучений (используется пропорциональность между амплитудой импульса и энергией частицы).


5. Калориметрический метод дозиметрии.


При сообщении термоизолированному телу теплоты (ΔQ) его температура (T) увеличится на некоторую величину T

Q=c∙m∙T,

где m – масса вещества калориметрического детектора, c – его удельная теплоёмкость.

При поглощении ионизирующего излучения вся энергия в конечном счёте превращается в тепло. Учитывая энергетический эквивалент рентгена, равный 8,8∙10^-6 Дж на 1 г воздуха при нормальных условиях, получим для энергии E_z, поглощённой за время t

,

где S – сечение и h – высота цилиндрического калориметрического детектора, масса которого равна m=_z∙S∙h; _z – плотность вещества детектора, _z – линейный коэффициент ослабления излучения в веществе детектора, _z – линейный коэффициент передачи энергии излучения веществу калориметрического детектора, _mв – массовый коэффициент передачи энергии излучения в воздухе, _mв=_в /.

Из этого выражения, учитывая, что и , получаем соотношение между T и D_эксп

,

в котором _mz=_z /_z.

Малые изменения T и другие экспериментальные трудности ограничивают применение этого метода. Но он является прямым, абсолютным методом дозиметрии, т.к. основан на непосредственном измерении поглощённой энергии в отличие от других методов, в которых измеряется косвенный эффект действия радиации (ионизация и т.п.). Этот метод используют для калибровки других дозиметров в области больших доз излучения. Данный метод используется также для дозиметрии излучений радиоактивных веществ. Количество теплоты, соответствующее полному поглощению энергии излучения радиоактивного препарата, пропорционально его активности (A)

,

где E_ , E_ , E_ – энергии -, - и -излучений соответственно, _ , _ , _ – доли энергии, поглощённой в калориметрическом детекторе от этих видов излучения (если оно представляет их смесь).

Недостатком метода является его относительно невысокая чувствительность.


6. Химическая дозиметрия.


Некоторые недостатки ионизационных и калориметрических методов дозиметрии (трудности в поддержании режима тока насыщения и ухудшение свойств изоляции электродов при измерении больших мощностей доз или недостаточная чувствительность при определении дозиметрических характеристик низкоинтенсивных излучений) привели к необходимости разработки химических методов дозиметрии, использующих иные принципы.

Химический метод дозиметрии основан на регистрации необратимых химических изменений, производимых излучением в веществе. Продукты химических реакций определяются либо непосредственно (по изменению цвета и т.п.), либо косвенно с помощью способов химического анализа (титрование, спектрофотометрия и др.). одним из таких химических методов является ферросульфатный метод дозиметрии. Анализируемый раствор содержит сульфат железа в разбавленной серной кислоте, насыщенной кислородом. Под действием излучения среди различных продуктов разложения молекул воды возникают и радикалы . Ионы двухвалентного железа, имеющиеся в растворе, взаимодействуют с (), вызывая образование ионов трёхвалентного железа. Количество ионов , образованных в анализируемом растворе под действием радиации, пропорционально экспозиционной дозе (мощности экспозиционной дозы). Концентрацию ионов определяют сравнением оптической плотности (ОП) облучённого и необлучённого растворов с помощью спектрофотометра:

,

где  – молярный коэффициент экстинкции, характеризующий ослабление света за счёт поглощения и рассеяния, G – радиационно-химический выход реакции (количество продуктов реакции, возникших при поглощении в реагирующей среде энергии, равной 100 эВ), l – толщина слоя раствора, через который проходит ультрафиолетовое излучение в спектрофотометре (длина волны, соответствующая максимуму в спектре поглощения раствора, содержащего ионы , лежит в области 302-304 нм), t – время.

На выход ионов влияют концентрация кислорода, присутствие органических примесей (уменьшается G при уменьшении концентрации кислорода и наличии органики).

Недостатком метода является самопроизвольное изменение параметров раствора и без облучения при хранении, вследствие чего он должен быть приготовлен непосредственно перед измерением.


7. Фотографический метод дозиметрии.


С помощью фотографического метода были получены первые сведения об ионизирующем действии излучений радиоактивных веществ. В настоящее время он используется для индивидуального контроля дозы ионизирующего излучения.

В состав светочувствительной эмульсии входит бромистое серебро (или иная соль серебра), находящаяся внутри слоя желатина. При облучении светочувствительного слоя фотонами (или иными видами излучения), воздействие будут оказывать электроны, образованные в пространстве, окружающем фотоэмульсию. Электроны взаимодействуют с AgBr, нейтрализуя положительный ион серебра и образуя тем самым на поверхности зёрен центры проявления – атомы металлического серебра. В дальнейшем под действием проявителя эти центры способствуют восстановлению металлического серебра из зёрен AgBr вокруг себя. При фиксировании происходят растворение и удаление из эмульсии кристаллов AgBr, не содержащих центров проявления.

Фотоэмульсии различной чувствительности используются для дозиметрии в широком диапазоне доз. Фотоплёнки помещают в специальные кассеты вместе с фильтром, предназначенным для улучшения энергетической характеристики и для дискриминации отдельных видов излучения.

Химически обработанная плёнка имеет прозрачные и почерневшие места, которые соответствуют незасвеченным и засвеченным участкам фотоэмульсии. Используя этот эффект для дозиметрии, можно устанавливать связь между степенью почернения плёнки и поглощённой дозой, которую определяют по оптическому пропусканию с помощью денситометра.

Недостатком метода является невысокая чувствительность к малым дозам излучения и зависимость результатов измерений от условий обработки плёнки.


8. Дозиметрия нейтронов.


Для регистрации нейтронов используют различные виды вторичных излучений, возникающих в результате ядерных реакций или рассеяния электронов на ядрах атомов вещества, используемого для дозиметрии. При этом энергия электронов в поглощающей среде преобразуется в энергию протонов и ядер отдачи, α-частиц, γ-квантов и продуктов деления.

Для дозиметрии тепловых нейтронов используют реакцию захвата (n, γ), для регистрации быстрых нейтронов – упругое и неупругое рассеяние, а для определения потоков нейтронов с промежуточной энергией рекомендуется уменьшить их энергию до тепловой, пропустив через слой парафина или другого замедлителя. Конструктивно счётчик нейтронов с промежуточной энергией выполняется в виде полой сферы из парафина со стенкой, толщиной порядка 15 см, в центре которой помещается счётчик тепловых нейтронов. Предполагается, что нейтроны промежуточных энергий, падающие на поверхность сферы, будут создавать в её центре поток тепловых нейтронов, который будет пропорционален биологической дозе.

Дозиметрия по существу сводится к определению потоков нейтронов с помощью пропорциональных счётчиков, ионизационных камер, радиационно-химических реакций, фотопластинок. Дозу быстрых нейтронов для поглощающей среды с известными параметрами можно рассчитать по формуле , где Е – энергия нейтронов, - поперечное сечение взаимодействия нейтронов с атомами i-того типа, - средняя доля энергии, теряемая при соударении нейтрона с i-тым атомом, c_i – число атомов i-того элемента в 1 г поглотителя.


9. Дозиметрическая и радиометрическая аппаратура.


Детекторами γ-, α- и β-излучений являются сцинтилляционные и пропорциональные счётчики, счётчики Гейгера-Мюллера (в том числе и 4π-счётчики, в которых радиоактивный источник со всех сторон окружён рабочим объёмом счётчика; если источник газообразный, он помещается в рабочий объём газового счётчика), ионизационные камеры, полупроводниковые счётчики и фотопластинки (фотоплёнки).

Ионизационные камеры, главным образом, используют для дозиметрии. Для этих же целей используются калориметрические и химические методы регистрации излучений. Для радиометрических нужд используют, как правило, сцинтилляционные и газовые счётчики, работающие в режиме счёта импульсов.

Для измерения энергетического распределения γ-лучей разработаны сцинтилляционные (анализируется амплитуда импульсов в анодной цепи ФЭУ), магнитные (в которых анализируется вторичное электронное излучение) и дифракционные (в которых анализируется дифракция γ-лучей на кристаллах) γ-спектрометры.

Для анализа β-спектров применяются β-спектрометры, измеряющие энергию электронов по их воздействию на вещество, либо спектрометры, пространственно разделяющие β-частицы, имеющие разные энергии. К приборам 1-ого типа относят спектрометры, функционирование которых основано на ионизации рабочего вещества спектрометра (ионизационная камера, сцинтилляционный детектор). Но они, обладая большой светосилой, не очень точно измеряют энергию β-частиц. К приборам 2-ого типа относятся спектрометры, в которых используются магнитные или электрические поля. Особенно просты и дают лучшее разрешение спектрометры с поперечным магнитным полем, когда электроны движутся по окружностям, радиусы которых пропорциональны импульсам электронов.

Для определения энергии α-частиц, испускаемых радиоактивными элементами, исследование тонкой структуры α-спектров и идентификации новых ядер по энергии α-излучения разработаны α-спектрометры. Функционирование α-спектрометров основано либо на ионизирующем действии α-частиц, либо на магнитном анализе прохождения α-частиц. Поскольку у α-частиц очень малый пробег в веществе (большие линейные потери энергии) приходится использовать очень тонкие источники, которые получают путем испарения солей или окислов исследуемых веществ в вакууме. Обычно производят не абсолютные измерения энергии - частиц, а сравнение энергии анализируемых  - частиц с энергией -частиц, испускаемых веществом, спектр -излучения которого хорошо изучен. Чаще всего используют ²¹⁰Po, испускающий  - частицы с Е_=5,3006±0,0026МэВ.

Обычно рассматривают 6 групп дозиметрической и радиометрической аппаратуры. I группа – это приборы для измерения мощности дозы -лучей и потока нейтронов. Как правило, датчиками в них являются ионизационные камеры, выбор типа которых зависит от мощности дозы излучения, либо газонаполненные или сцинтилляционные счетчики. II группа – приборы с датчиками измерения потоков - и - частиц с загрязненных поверхностей. Для измерения характеристик потоков  -частиц применяются датчики со сцинтиллятором из ZnS∙Ag, либо воздушные плоские многонитные пропорциональные счетчики. Для измерения характеристик - частиц применяются датчики в виде нескольких - счетчиков. Существуют приборы, служащие для сигнализации о превышении допустимых уровней загрязненности тела человека и специальной одежды - и - активными веществами. III группа – установки для измерения загрязненности воздуха активными газами и аэрозолями. Для этих целей обычно используют ионизационные камеры, которые помещают в замкнутый объем, наполненный загрязненным воздухом. - и - активные аэрозоли улавливают мембранными фильтрами при прокачивании через них воздуха, либо осаждают на мишени – электроде с помощью метода электроосаждения (электрофильтры). IV группа – радиометрические установки с датчиками в виде газовых и сцинтилляционных счетчиков, служащих для измерения абсолютной активности проб воды и пищевых продуктов. V группа – комплекты аппаратуры для измерения индивидуальных доз - лучей и нейтронов. Это фотопленки, малые ионизационные камеры, карманные дозиметры, позволяющие производить отсчеты в процессе работы (внутренний электрод камеры соединен с подвижной нитью, пропорциональное дозе отклонение которой наблюдают с помощью окулярной шкалы малогабаритного микроскопа). VI группа – это установки для измерения внешнего излучения от людей и измерение активности выдыхаемого воздуха, так называемые счетчики импульсов человека – СИЧ. Существуют большие полые сцинтилляционные счетчики и счетные спектрометрические установки с большими кристаллами из NaI для регистрации внешних потоков излучения от людей (- и жесткое - излучение). В выдыхаемом человеком воздухе определяют, например, содержание радона и рассчитывают количество радия в организме.


10. Современное дозиметрическое оборудование для обеспечения лучевой терапии в Республике Беларусь.


В лучевой терапии дозиметрическое оборудование применяется:

а) для настройки аппарата лучевой терапии (АЛТ) перед сдачей его в эксплуатацию;

б) для периодического контроля дозиметрических параметров пучков излучения во время эксплуатации АЛТ;

в) для получения дозиметрической информации, необходимой для планирования сеансов облучения и научных целей;

г) для контроля поглощенной дозы, получаемой пациентами при лучевом лечении.

Современное дозиметрическое оборудование можно разделить на следующие группы:

1) оборудование, содержащее детекторы ионизирующего излучения. В первую очередь это клинические дозиметры различных фирм типа UNIDOS, UNIDOS-E, MULTIDOS, ORTIDOS,VIVODOS (Германия), NOMEX, KEITHLEY (США), FARMER (Англия), ДКС—АТ (Беларусь), APOLLO (Швеция).

2) Приборы для контроля параметров пучка излучения, денситометры, фантомы различных типов, компьютеры с необходимым программным обеспечением и др.

К дозиметрам прилагаются контрольные калибровочные источники со ⁹⁰Sr и набор детекторов (полупроводниковых, ионизационных камер различного объема). Диапазон измерений мощности поглощенной дозы - от 0,4 мкГр/мин до 300 Гр/мин. Диапазон измерений поглощенной дозы - от 500нГр до нескольких десятков Грей. Диапазон энергий рентгеновского излучения - от 30 до 150 кВ; - излучения – от 1МэВ до 20МэВ; электронного – от 5 до 20МэВ. Величина тока утечки 10^-14—10^-15А. Относительная погрешность ± 1-2%.

Применяются также термолюминесцентные дозиметры. Небольшие размеры термолюминесцентных детекторов позволяют использовать их при измерении доз внутри гетерогенных фантомов, на коже и в полостных органах пациентов.

Все современные клинические дозиметры, сканеры, измерители дозы матричного типа, автоматизированные водные фантомы имеют возможность подключения к компьютеру. Некоторые из них, например, сканеры, VIVODOS, Multi Cheek вообще без компьютера не могут работать. Компьютеры управляют процессом измерений, обработки и хранения дозиметрической информации.
