Рис. 15
| 1. Диапазоны частот, используемых для радиовещания DRM, МГц | Менее 30 |
| 2. Значения ширины полос частот, занимаемых радиосигналами DRM, кГц | 4,5; 5; 9; 10; 18; 20 |

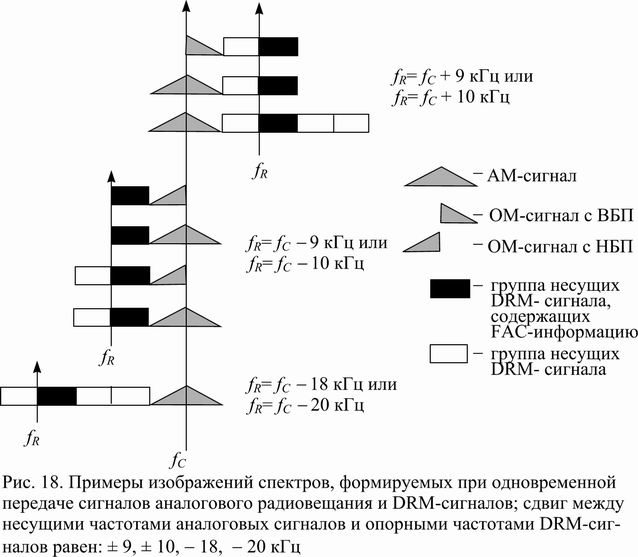

| 3. Возможность совместной передачи в одном радиоканале сигналов аналогового радиовещания и DRM-сигналов | Имеется |
| 4. Виды сигналов, поступающих от создателей радиопрограмм | Звуковые сигналы; речевые сигналы; данные |
| 5. Режимы передачи звуковых сигналов | Стерео, моно |
| 6. Методы кодирования звуковых (речевых) сигналов | MPEG-4 AAC; MPEG-4 CELP; MPEG-4 HVXC |

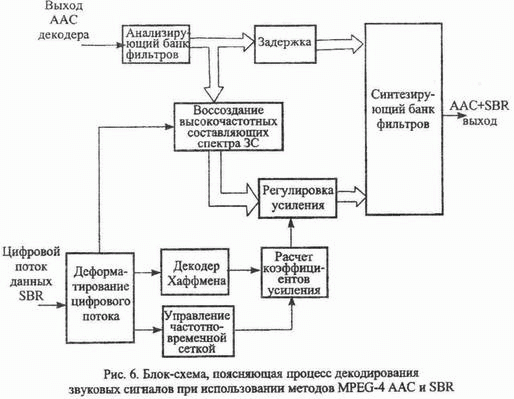

| 7. Метод расширения полос воспроизводимых частот звукового диапазона | Spectral Band Replication (SBR) |
| 8. Диапазон скоростей передачи звуковых (включая речевые) сигналов, кбит/с | 2–72 |
| 9. Методы защиты от ошибок и виды модуляции сигналов в системных каналах | Сверточное кодирование; перемежение битов; квадратурная амплитудная модуляция (QAM); перемежение QAM-ячеек (в канале MSC) |
| 10. Способ модуляции передаваемых радиосигналов DRM | OFDM |
| Скорость передачи ЗС | 22 кбит/с |

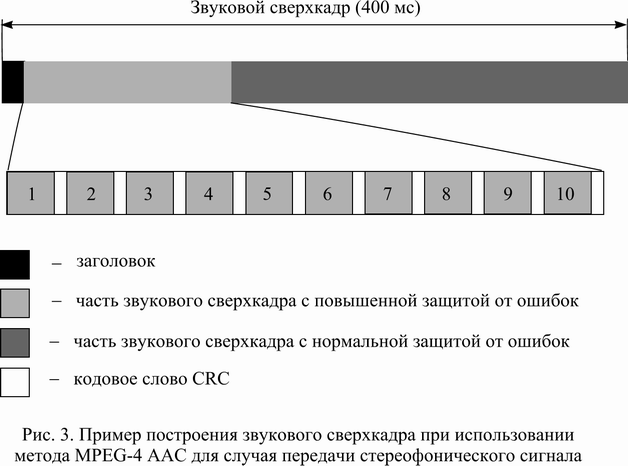

| Длительность звукового кадра | 40 мс |
| Частота дискретизации MPEG-4 AAC | 24 кГц |
| Частота дискретизации SBR | 48 кГц |
| Частотный диапазон ЗС при применении MPEG-4 AAC | 0–6 кГц |
| Частотный диапазон ЗС за счет применения SBR | 6-15,2 кГц |
| Средняя скорость цифрового потока SBR | 2 кбит/с на канал |
| Ширина полосы частот, занимаемых каналом DRM | ||||||
| Параметр, передаваемый в FAC | 0 | 1 | 2 | 3 | 4 | 5 |
| Ширина полосы частот, кГц | 4.5 | 5 | 9 | 10 | 18 | 20 |
| Режимы устойчивости | Типичные условия распространения радиосигналов |
| A | Гауссовские каналы с малыми замираниями |
| B | Каналы, имеющие частотную и временную селективность, с увеличенными задержками распространения |
| C | Аналогично режиму В, но с повышенным эффектом Доплера |
| D | Аналогично режиму В, но с существенными задержками распространения и значительным эффектом Доплера |
Приложение 2
Таблица 1. Основные технические характеристики системы DRM
Таблица 2.
Таблица 3.
Таблица 4.
Таблица 5.
| Перечень параметров | Режимы устойчивости | |||||||
| A | B | C | D | |||||
| Элементарный временной период | Т, мкс | 83 | 83 | 83 | 83 | |||
| Длительность полезной части символа | Тu , мс | 24 (288ґТ) | 21 (256ґТ) | 14 (176ґТ) | 9 (112ґТ) | |||
| Длительность защитного интервала | Тg , мс | 2 (32ґТ) | 5 (64ґТ) | 5 (64ґТ) | 7 (88ґТ) | |||
| | Тg/ Тu | 1/9 | 1/4 | 4/11 | 11/14 | |||
| Длительность cимвола | Тs=Тu+Тg, мс | 26 | 26 | 20 | 16 | |||
| Разнос несущих | 1/Тu, Гц | 41 | | | | |||
| Длительность кадра передачи | Тf , мс | 400 | 400 | 400 | 400 | |||
| Количество символов в кадре | Ns | 15 | 15 | 20 | 24 | |||
| Режим устойчивости | Минимальный и максимальный номер несущей | Индекс ширины полосы частот | |||||
| 0 | 1 | 2 | 3 | 4 | 5 | ||
| A | Kmin | 2 | 2 | -102 | -114 | -98 | -110 |
| Kmax | 102 | 114 | 102 | 114 | 314 | 350 | |
| B | Kmin | 1 | 1 | -91 | -103 | -87 | -99 |
| Kmax | 91 | 103 | 91 | 103 | 279 | 311 | |
| C | Kmin | - | - | - | -69 | - | -67 |
| Kmax | - | - | - | 69 | - | 213 | |
| D | Kmin | - | - | - | -44 | - | -43 |
| Kmax | - | - | - | 44 | - | 135 | |
Таблица 6.
| М Таблица 1. одуляция | O Приложение 3.  FDM |
| Скорость передачи данных | 186 kbps |
| Ширина полосы | ~96 kHz |
| Растояние между несущими | 444,444 Hz |
| Количество несущих | 213 |
| Модуляция несущих | 4/16 QAM |
| Кодировка | MLC |

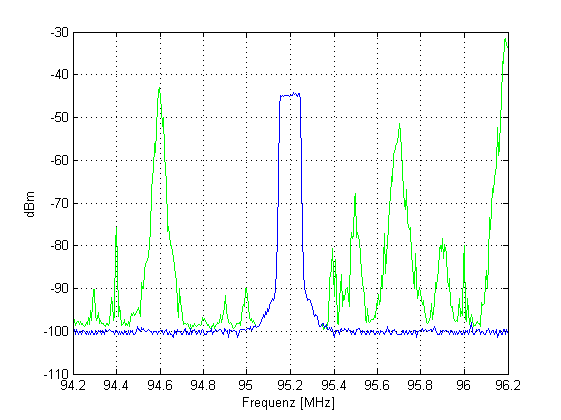

Рис.1. Использование частотного диапазона.
Рис.2.
Рис.3.
Список использованной литературы
Кацнельсон Л.Н. Система цифрового радиовещания DRM.
Шамшур В.И. Первые годы советской радиотехники и радиолюбительства. Москва, 1954.
Шерель А.А. Радиожурналистика. Москва, 2005.
European Broadcasting Union. A Digital Radio Mondiale™ (DRM™) Publication, 2nd edition. Geneva, August 2006.
European Broadcasting Union. Technical bases for DRM services coverage planning. Geneva, June 2008
