Макросы предназначены для автоматизации подготовки управляющих программ для ЧПУ.


Состав:
  1. ОПТИМИЗАЦИЯ ЛАЗЕРНОГО РЕЗА (sort.dvb sort.exe)
  2. ПРЕОБРАЗОВАНЕ ПОЛИЛИНИИ В ПОЛИЛИНИЮ СОПРЯЖЕННЫХ ДУГ (CorelLin.dvb CorelLin.exe)
  3. ИЗМЕНЕНИЕ ФОРМЫ ПОЛИЛИНИИ ИЗ СОПРЯЖЕННЫХ ДУГ (PE2000.lsp)
  4. ЗАДАНИЕ НАПРАВЛЕНИЯ РЕЗА и ЛИНИЙ ВРЕЗКИ - ВЫХОДА (Vrezka.lsp)
  5. УДАЛЕНИЕ ЛИНИЙ ВРЕЗКИ и ВЫХОДА (CutVrezka.lsp)
  6. ПЕРЕКОДИРОВКА В ФОРМАТ ЧПУ (Hebr.dvb)
  7. ПРОСМОТР НА ЭКРАНЕ ФАЙЛОВ ЧПУ (VisuakPrg.dvb)
  8. СОЗДАНИК КНОПОК ДЛЯ ЗАПУСКА ПРИЛОЖЕНИЙ



1. ОПТИМИЗАЦИЯ ЛАЗЕРНОГО РЕЗА

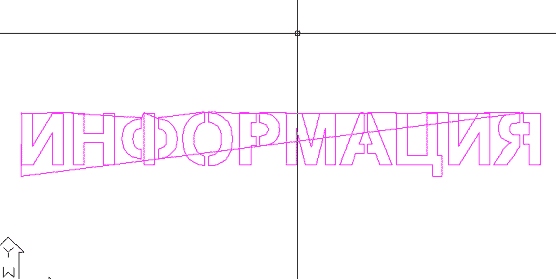

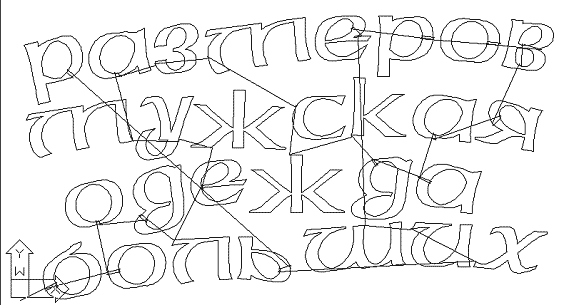

Пример работы программы:




В результате работы программы формируется блок из выбранных объектов, точка вставки которого определяется заданием нулевой точки.

В случае невозможности построить объект в точности соответствующий заданным параметрам, объект

копируется в слой Err. Если объекты, скопированные в слой Err приемлемы для резки, при перекодировке слой Err необходимо отключить, загасить его видимость.

Для экстренного выхода из приложения нажать и снять задачу Sort.

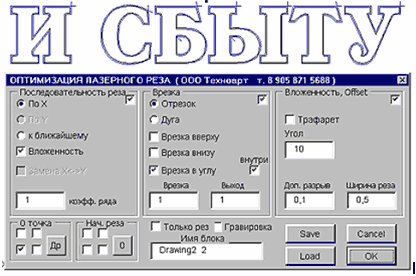

ОПИСАНИЕ ПОЛЕЙ:

Планшет <Последовательность реза> Задаются режимы последовательности реза объектов.

<По X>

Выделяются горизонтальные ряды объектов. Рез производится вдоль рядов с минимальными перебегами.




Рекомендуется при регулярном раскладе деталей.

Рекомендуется не устанавливать без необходимости флажки <Врезка вверху> <Врезка внизу>.

Если эти опции выключены, рез будет организовываться так, чтобы минимизировать возможность при перебеге пройти над вырезанной деталью, которая может встать вертикально.


<к ближайшему>

Рез оптимизируется произвольно к ближайшему объекту.




<Вложенность>

При установленной опции рез производится с учетом вложенности объектов

<коэфф ряда>

значение параметра актуально при установленной опции <По X> и регламентирует определение ширины ряда. Чем больше значение параметра, тем шире будет ряд.


Планшет <Врезка> Задаются режимы врезки

<Отрезок>

Врезка и выход по прямой

<Дуга>

Врезка и выход по дуге касательной к началу реза.

<Врезка вверху>

по возможности начинает рез вверху детали

<Врезка внизу>

по возможности начинает рез внизу детали

<Врезка в углу>

по возможности начинает рез в углах детали

<Врезка>

расстояние от линии реза до точки врезки

<Выход>

расстояние от линии реза до точки выключения луча

<Внутри>

Если флажок установлен, то линии выхода формируются и внутри и снаружи объекта. Если флажок не установлен, то линии выхода не формируются внутри объекта, применяется при резе со слежением за фокусом.


Планшет <Вложенность Offset> Задаются режимы эквидистанты и направления врезки - выхода

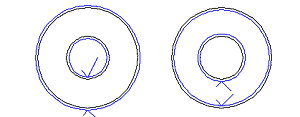

<Трафарет>

Изменяет положение (внутри - снаружи) эквидистанты и точек врезки.



Трафарет

<Угол>

Если угол между линиями меньше заданного параметра, то эквидистанта скругляется радиусом.



<Угол> 0 80 90

Рекомендуется для предотвращения пересечения эквидистантой соседней детали.

<Доп разрыв>

Максимальный разрыв незамкнутой полилинии при которой для объекта актуален параметр <Вложенность>

<ширина реза>

При заданном значении строятся эквидистанты равные половине значения параметра.


Планшет задания нулевой точки и начала реза

<0 точка> задает нулевую точку (точку вставки блока) относительно которой расположены детали. Точка определяется по габаритам выбранных объектов.


<Др> задает нулевую точку произвольно, без учета габаритов выбранных объектов.


<нач. реза> задает точку с которой начнется рез.


<0> рез с нулевой точки, выбранной пользователем <0 точка> или <Др>.


<Имя блока>

Программа предлагает имя блока, формирующееся из имени файла с порядковым номером. Имя блока можно изменить.

<Только рез>

отменяется построение эквидистанты и точек врезки.

<Гравировка>

отменяется построение эквидистанты, точек врезки и анализ вложенности.

2. ПРЕОБРАЗОВАНЕ ПОЛИЛИНИИ В ПОЛИЛИНИЮ СПРЯЖЕННЫХ ДУГ






Приложение преобразует выбранные полилинии в полилинии состоящие из сопряженных дуг. Для вызова окна установки параметров необходимо после запуска приложения нажать правую клавишу мыши без выбранных объектов или клавишу клавиатуры.

Для экстренного выхода из приложения нажать и снять задачу CorelLin.


ОБЩИЕ РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ:

Полилиния должна состоять из достаточного количества отрезков, которое позволяет однозначно провести дуги. При преобразовании кривых в Corel необходимо либо задать количество узлов, либо увеличить исходную картинку в 5 - 10 раз, с последующим масштабированием а AutoCad.

Для маленьких объектов 3- 5 см рекомендуется устанавливать точность порядка 0.08 – 0.15 мм. Для объектов больших размеров увеличивать значение точности при увеличении размеров объектов до 0.5 мм.

Необходимо правильно подбирать минимальную линию . Для больших объектов она должна быть больше. Для больших объектов рекомендуется устанавливать опции .


Параметры можно записывать в файл и загружать из файлов. Для удобства работы рекомендуется создать библиотечку параметров для различных по величине и сложности объектов.


Если время обработки значительно, то можно открыть второй раз AutoCad и выполнять другие работы. Нельзя запустить одновременно в двух AutoCad преобразование в кривые.

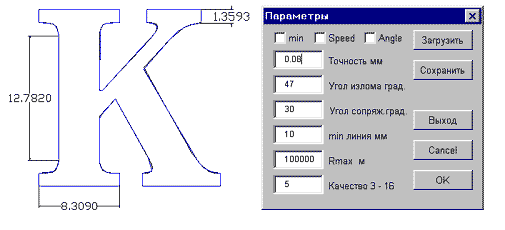

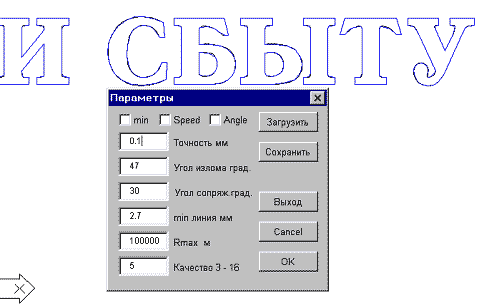

Описание параметров:


<точность> максимальное отклонение от исходной линии. Повышение точности (уменьшение значения параметра) приводит увеличению времени обработки.


<Угол излома> если угол между исходными отрезками превышает этот параметр, то приложение формирует излом.

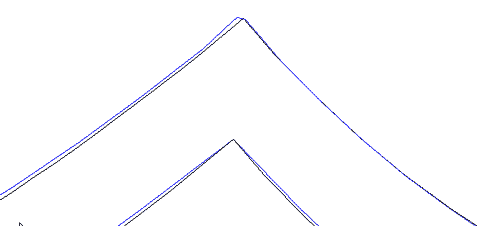

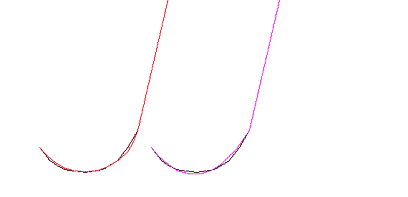

Верхняя полилиния сформирована с параметром 100 нижняя - 50





<Угол сопряж.> если угол между исходными отрезками меньше этого параметра, то приложение после линии проводит сопряженную с ней полилинию.




<Угол сопряж.> 30 5




Если отрезок исходной полилинии превышает значение минимальной линии, то оставляет его отрезком, не преобразуя в дугу. Отрезки исходной полилинии, длина которой меньше этого параметра преобразуются в дуги.



Как видно из рисунка линии меньше 10 мм тоже остались линиями, хотя параметр не препятствует превращению их в дуги. Это произошло из-за параметра <Угол излома>, на этих участках он превышен. Рекомендуется подбирать значения параметров комплексно.




Дуги с радиусом больше максимального преобразуются в прямые.

<качество>

Качество обработки. При увеличении значения этого параметра качество теоретически улучшается, но время обработки растет.



Минимизация количества отрезков. Включение опции теоретически может привести к ухудшению качества полилинии, но снижает время обработки. (в некоторых случаях качество обработки возрастает)



Включение опции сокращает время обработки, теоретически может привести к ухудшению качества полилинии.



Опция позволяет заменить маленькие дуги на излом (см. пример с углом сопряжения)


3. ИЗМЕНЕНИЕ ФОРМЫ ПОЛИЛИНИИ ИЗ СОПРЯЖЕННЫХ ДУГ

Макрос предназначен для редактирования положения вершин полилинии, состоящей из сопряженных дуг.


Примерный диалог командной строки:


Command: Pe2000

Выберите полилинию и фиксированную точку:

Выберите фиксированую точку:

Выберите вершину:

Выберите вершину:

Delete/Insert/Move :i

Укажите точку вставки:

Выберите вершину:

Delete/Insert/Move :d

Выберите удаляемую вершину:

Выберите вершину:

Выберите вершину: *Cancel*

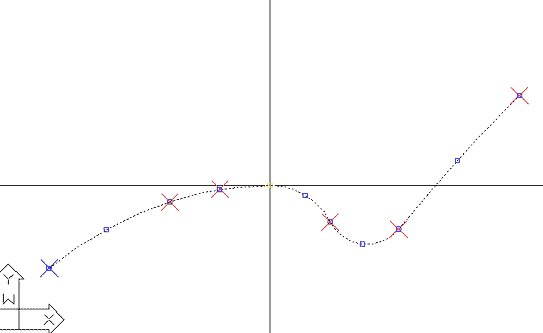

Фиксированная точка – точка на одном из концов разомкнутой полилинии - индицируется синим

крестиком. Ее перемещать нельзя, но можно выбрав ее изменять кривизну первой дуги.


Если при командной строке Выберите вершину: нажать правую клавишу мышки то появится диалог Delete/Insert/Move : необходимо ввести соответствующую букву и подтвердить правой клавишей мыши.
  • Удалить вершину (d)
  • вставить вершину (i)
  • Переместить вершину с сохранением сопряженности дуг. (m)


Конец команды





4. ЗАДАНИЕ ЛИНИЙ ВРЕЗКИ И ВЫХОДА


Позволяет выбрать направления реза для примитивов и вершину начала реза доля замкнутой полилинии.

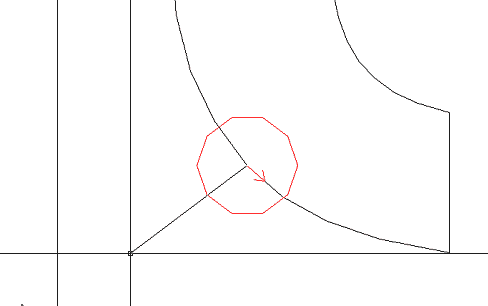

Около начальной и конечной точки отображается временная окружность радиусом 1,5 мм., стрелочкой указывается направление реза. С помощью мыши проставляется начальная или конечная точка с линией входа или выхода. Правая кнопка мыши – продолжить или отменить, левая – подтвердить. Диалог отображается в командной строке:

Command: Vrezka

Select:

Выберите вершину:

Врезка:

Выход:




5. УДАЛЕНИЕ ЛИНИЙ ВРЕЗКИ и ВЫХОДА

Удаляет линии входа и выхода, созданные макросами Vrezka.lsp или Sort.dvb


Command: CutVrezka

Select objects: 1 found


6. ПЕРЕКОДИРОВКА В ФОРМАТ ЧПУ

Перекодирует активные примитивы чертежа в команды ЧПУ.

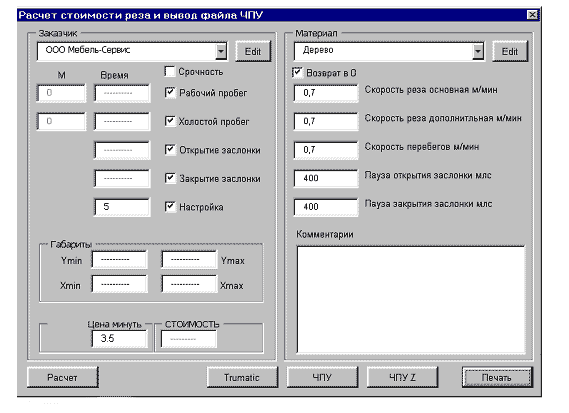

Вычисляет время обработки и стоимость реза

Инструкция поставляется вместе с Системой управления.





7. ПРОСМОТР ФАЙЛОВ ЧПУ

Выводит на экран чертеж из файла ЧПУ.

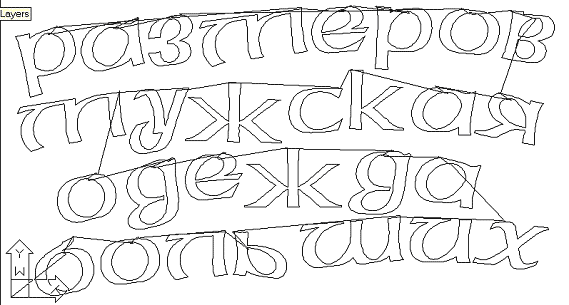

Результат работы программы:





*****************************************************************************

8. СОЗДАНИК КНОПОК ДЛЯ ЗАПУСКА ПРИЛОЖЕНИЙ

Создание кнопок для автоматического запуска поставляемых приложений Acad2000 - 2005


Макросы должны быть расположены в директории Hebr, которую необходимо создать в той директории, где находится запускаемое приложение Acad.exe. Эту директорию можно определить, посмотрев свойства ярлыка для запуска Acad.

Создание кнопки


Установить указатель мыши на любую кнопку.

Нажать правую клавишу.

В появившемся меню выбрать Customize…

На появившейся панели нажать кнопку

Перетащить мышкой любую кнопку на свою панель.

Редактирование кнопки


Установить указатель мыши на любую кнопку.

Нажать правую клавишу.

В появившемся меню выбрать Customize…

Установить указатель мыши на кнопку, которую необходимо редактировать и нажать правую клавишу.

Отредактировать поля и рисунок.


Строка Macro (в редактировании кнопки)

Врезка (Vrezka.lsp):

CC(load "C:/Program Files/Acad2000/Hebr/Vrezka.lsp") Vrezka

Удалить хвостики (CutVrezka.lsp):

CC(load "C:/Program Files/Acad2000/Hebr/CutVrezka.lsp") CutVrezka

Редактировать полилинию PE (Pe2000.lsp):

CC(load "C:/Program Files/Acad2000/Hebr/PE2000.lsp") Pe2000

Сортировка (sort.dvb):


CC-vbarun "C:/Program files/Acad2000/hebr/sort.dvb!AutomaticCenterLines.SorteForm"

Преобразование в кривые (CorelLin.dvb):

CC-vbarun "C:/Program Files/ACAD2000/Hebr/CorelLin.dvb!Module1.CorelLinVBA"

Просмотр файлов для ЧПУ (VisualPrg.dvb):

CC-vbarun "C:/Program files/Acad2000/hebr/VisualPrg.dvb!ThisDrawing.VisualPrg"

Перекодировка в формат ЧПУ


CC-vbarun "C:/Program files/Acad2000/hebr/hebr.dvb!ThisDrawing.Lcn"


Пути к вашим файлам могут отличаться напр. не ACAD2000, а ACAD2004. Необходимо правильно указывать путь к файлу *.dvb или *.lsp.
