28.Голосовой коммутатор
Простое, активируемое голосом, устройство предназначено для использования в передатчиках, радиоприемниках, электронных жучках, диктофонах. Коммутатор автоматически включает и выключает прибор при наличии звука или его пропадании. Напряжение питания устройства 12 В. Размеры печатной платы 35х73 мм.
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| R1, R2, R3, R6 | 10 кОм | Коричневый, черный, оранжевый | 4 |
| R4 | 10 МОм | Коричневый, черный, голубой | 1 |
| R5 | 100 Ом | Коричневый, черный, коричневый | 1 |
| P1 | 10 кОм | Подстроечный резистор | 1 |
| C1, C2 | 0.47 мкФ | 474 – маркировка на конденсаторах | 2 |
| C3 | 22 мкФ, 16…25 В | Электролитический конденсатор | 1 |
| C4 | 2.2 мкФ, 16…25 В | Электролитический конденсатор | 1 |
| C5 | 47 мкФ, 16…25 В | Электролитический конденсатор | 1 |
| C6 | 4.7 мкФ, 16…35 В | Электролитический конденсатор | 1 |
| C7 | 1000 пФ | 102 – маркировка на конденсаторе | 1 |
| D1 | 1N4148 | Диод | 1 |
| Q1 | ВС557/8 или ВС327 | Транзистор | 1 |
| Q2 | ВС547 или ВС548 | Транзистор | 1 |
| U | UA741 | Операционный усилитель | 1 |
| K1 | 1 В, 220 В/2 А | Реле | 1 |
| | 8 контактов | Панель для ИС | 1 |
| | | Контакты штыревый | 7 |
| | | Припой | 0.2м |
| 1073 | 76х35 мм | Плата печатная | 1 |

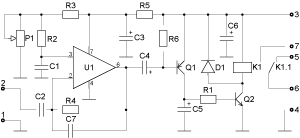

Принципиальная схема:
29.Детектор валюты
В настоящее время одной из самых распространенных валют является американский доллар. Этим пользуются разного рода фальшивомонетчики, изготавливающие поддельную валюту на довольно высоком уровне. Поэтому иногда очень трудно отличить настоящую купюру от фальшивой.
Одной из степеней защиты американского доллара является использование специальных магнитных чернил, подделать которые невозможно. Наличие таких чернил на купюре позволяет определять детектор валюты. Достаточно провести по купюре магнитной головкой детектора и по мерцанию светодиода можно судить о подлинности денег. Отсутствие мерцания укажет на то, что купюра поддельная.
Технические характеристики:
Напряжение питания 9 В
Ток потребления 10 мА
Ориентировочный размер печатной платы 42х32 мм
Описание и принцип работы:
Детектор состоит из двухкаскадного усилителя на основе микросхемы TL082 (сдвоенный операционный усилитель А1 и А2), и одного транзистора Q1 BC547. Ко входу первого каскада усилителя (выводы 2, 3 микросхемы U1), выполняющего роль предварительного усилителя с повышенной чувствительностью, подключена магнитная головка. При движении магнитной головки по поверхности купюры, в ней возникает слабый электромагнитный импульс, предварительное усиление которого и осуществляется А1. Усиленный сигнал с выхода А1 (вывод 1 U1) поступает на вход второго усилительного каскада А2 (выводы 5,6 U1), который усиливает сигнал до уровня, необходимого для открытия транзистора Q1. Транзистор Q1 работает в ключевом режиме и управляет включением светодиода D1.
Как правило, фальшивая купюра не содержит магнитных материалов. При ее тестировании в электромагнитной головке не будет формироваться электрический импульс, следовательно, транзистор Q1 останется в закрытом состоянии и светодиод D1 выключен.
Подстроечный резистор Р1 служит для регулировки чувствительности детектора, позволяет исключить ложные срабатывания и адаптировать устройство под разные типы магнитных головок.
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| R1, R8 | 12 кОм | Коричневый, красный, оранжевый | 2 |
| R2 | 220 кОм | Красный, красный, желтый | 1 |
| R3 | 1.2 кОм | Коричневый, красный, красный | 1 |
| R4 | 270 кОм | Красный, фиолет., желтый | 1 |
| R5 | 10 кОм | Коричневый, черный, оранжевый | 1 |
| R6 | 47 кОм | Желтый, фиолет., оранжевый | 11 |
| R7 | 470 кОм | Желтый, фиолет., желтый | 1 |
| R9 | 1 кОм | Коричневый, черный, красный | 1 |
| R10 | 680 Ом | Голубой, серый, коричневый | 1 |
| P1 | 47 кОм | Резистор подстроечный | 1 |
| C1, C2 | 4.7 мкФ, 16 В | Электролитические конденсаторы | 2 |
| C3 | 0.01 мкФ | 103 – маркировка на конденсаторе | 1 |
| C4 | 0.047 мкФ | 473 – маркировка на конденсаторе | 1 |
| D1 | Ø 5 мм | Светодиод красного свечения | 1 |
| D2, D3 | 1N4148 | Диоды | 2 |
| Q1 | ВС547, 48 или 49 | Транзистор | 1 |
| U1 | TL082 | Микросхема | 1 |
| L1 | R/W | Магнитная головка | 11 |
| | | Разъем для батареи | 1 |
| | | Панель для ИС | 1 |
| | | Припой | 0.2м |
| 1101 | 42х32 мм | Печатная плата | 1 |

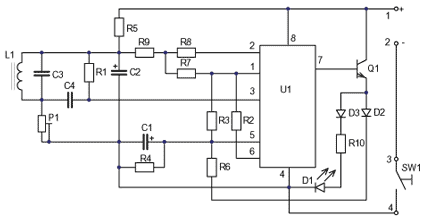

Принципиальная схема:
