21.Проблесковый маячок
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| R1 | 2.2 кОм | Красный, красный, красный | 1 |
| R2 ,R3 | 470 Ом | Желтый, фиолет., коричневый | 2 |
| P1 | 22 кОм | Резистор подстроечный | 1 |
| C1 | 33 мкФ, 16 В | Конденсатор | 1 |
| Q1 | ВС547 или ВС548 | Транзистор | 1 |
| Q2 | ВС558 или ВС327 | Транзистор | 1 |
| IC1 | NE555 | Таймер | 2 |
| LED1, LED2 | Ø 5 мм | Светодиоды красного свечения | 1 |
| | | Панель для микросхемы 8-выводная | 1 |
| | | Штыревый контакты | 2 |
| | | Припой проволочный | 0.2м |
| | 37х37 мм | Печатная плата | 1 |
Принципиальная схема:
22.Металлоискатель
Во время проведения ремонтных работ часто возникает необходимость определить наличие металлической арматуры, труб и электропроводки, расположенной в стенах, полах, потолках. С помощью предлагаемого металлоискателя можно обнаружить металлические элементы конструкции и проводки на глубине закладки до 60 мм. Металлоискатель имеет регулировку чувствительности, что позволяет с высокой точностью установить месторасположение металлических предметов. В устройстве используется светодиодная индикация срабатывания. Напряжение питание устройства 9 В.
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| R1 | 3.3 кОм | Оранжевый, оранжевый, красный | 1 |
| R2, R4 | 300 Ом | Оранжевый, черный, коричневый | 2 |
| R3 | 36 кОм | Оранжевый, голубой, оранжевый | 1 |
| TR | 2.2 кОм | Резистор подстроечный | 1 |
| P | 470 м | Потенциометр | 1 |
| C1 | 2200 пФ | 222 – маркировка на конденсаторе | 1 |
| C2 | 0.01 мкФ | 103 – маркировка на конденсаторе | 1 |
| C3 | 0.1 мкФ | 104 – маркировка на конденсаторе | 1 |
| C4 | 47 мкФ, 10 В | Конденсатор | 1 |
| T1, T2, T3 | SC2371 | Транзисторы | 3 |
| LED | | Светодиод | 1 |
| L1, L2 | ПЭВ-2 | Провод для изготовления индуктивного датчика | 7.5м |
| | | Ферритовый стержень | 1 |
| B55 | 55х32 мм | Печатная плата | 1 |

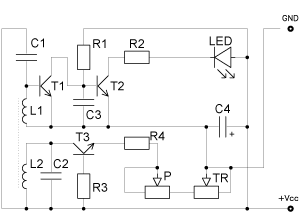

Принципиальная схема:
