23.Ультразвуковой свисток для собак
Сохранить покой окружающих ранним утром или поздним вечером во время прогулки с собакой Вам поможет ультразвуковой свисток. Ультразвуковые сигналы, излучаемые предлагаемым устройством, неслышны человеческому уху. Чуткое ухо собаки слышит ультразвуковой сигнал на больших расстояниях.
При желании можно выдрессировать собаку реагировать на команды ультразвукового свистка. Это компактное устройство может работать от батарейки. Набор укомплектован пьезоизлучателем.
Технические характеристики:
Напряжение питания устройства: 9 В.
Диапазон воспроизводимых частот: 8…25 кГц.
Ориентировочный размер печатной платы: 50х40 мм.
Краткое описание:
Устройство реализовано по классической схеме симметричного мультивибратора, собранного на транзисторах VT1 и VT2. Частота мультивибратора задается С1, С2, R4, R6, R9. С помощью резистора R6 можно производить подстройку частоты, добиваясь максимальной эффективности работы ультразвукового свистка. Транзистор VT3 является усилителем мощности.
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| R1, R11 | 2.7 кОм | Красный, фиолет., красный | 2 |
| R4, R9 | 15 кОм | Коричневый, зеленый, оранжевый | 2 |
| R6 | 22 кОм | Резистор подстроечный | 1 |
| R, R12 | 680 Ом | Голубой, серый, коричневый | 2 |
| R14 | 47 Ом | Желтый, фиолет., черный | 1 |
| C2, C5 | 1000 пФ | 102 – маркировка | 2 |
| VT1, VT2 | ВС547 или 548 | Транзисторы | 2 |
| VT3 | Вс307 или 557 | Транзистор | 1 |
| | | Пьезоизлучатель | 1 |
| | | Разъем для батарейки | 1 |
| A501 | 50х40 мм | Печатная плата | 1 |

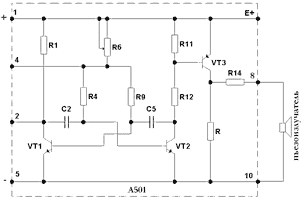

Принципиальная схема:
24.Усилитель НЧ 50 Вт
Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.
Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.
Высокие технические характеристики усилителя позволяют использовать его совместно с цифровыми источниками звука (CD оборудование и т.д).
Назначение.
УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.
Технические характеристики:
Напряжение питания, двуполярное: +/- 10 - +/- 30 В.
Пиковое значение выходного тока: 8 А.
Ток в режиме покоя: 60 мА.
Суммарное значение коэффициента нелинейных искажений при Рвых = 32 Вт: -90 дБ.
Долговременная выходная мощность при суммарном значении коэффициента нелинейных искажений = -90 дБ, Uп = +/- 27,5 В и Rн = 8 Ом: 40 Вт.
Долговременная выходная мощность при суммарном значении коэффициента нелинейных искажений = -90 дБ, Uп = +/- 23 В и Rн = 4 Ом: 48 Вт.
Коэффициент усиления по напряжению, Au: 30 дБ.
Входное сопротивление: 20 кОм.
Диапазон воспроизводимых частот: 20 - 25000 Гц.
Ориентировочный размер печатной платы: 46x32 мм.
Описание работы:
УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA1514. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Высокие технические характеристики усилителя позволяют использовать его совместно с цифровыми источниками звука (CD оборудование и т.д).
При подключении нагрузки с сопротивлением 4 Ом необходимо установить резисторы R5 = 82 Ом и R7 = 47 Ом.
При подключении нагрузки с сопротивлением 8 Ом необходимо установить резисторы R5 = 150 Ом и R7 = 82 Ом.
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| C1, C3, C4 | 0.47 мкФ | 474 – маркировка на конденсаторе | 3 |
| C2 | 220 пФ | 221 – маркировка на конденсаторе | 1 |
| C5 | 4.7 мкФ, 50 В | Замена 2.2 мкФ, 50 В или 3.3 мкФ, 50В | 1 |
| C6 | 220 мкФ, 50 В | Конденсатор | 1 |
| C7 | 0.022 мкФ | 223 – маркировка на конденсаторе | 1 |
| C8 | 47 мкФ, 100 В | Конденсатор | 1 |
| DA1 | TDA1514 | Микросхема | 1 |
| R1 | 680 Ом | Голубой, серый, коричневый | 1 |
| R2, R3 | 20 кОм | Красный, черный, оранжевый | 2 |
| R4 | 470 кОм | Желтый, фиолет., желтый | 1 |
| R5 | 150 кОм | Коричневый, зеленый, коричневый | 1 |
| R6 | 3 Ом | Серый, красный, черный | 1 |
| R7 | 82 Ом | Желтый, фиолет., черный | 1 |
| | ED500V-2x5 | Зажим винтовой, 2 контакта | 2 |
| | ED500V-3x5 | Зажим винтовой, 3 контакта | 1 |
| A2035 | 46х32 | Печатная плата | 1 |

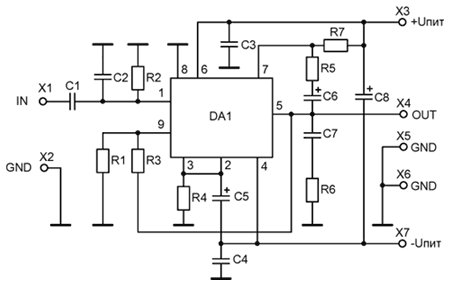

Принципиальная схема:
