26.Активный щуп или делитель напряжения
Предлагаемый набор позволит радиолюбителю собрать простой и надежный выносной активный щуп-делитель, работающий в диапазоне измеряемых частот 1 МГц - 1,3 ГГц совместно с цифровым частотомером NM8051.
Технические характеристики:
Напряжение питания, Uп: 5 В.
Ток потребления: 10 мА.
Коэффициент деления: 1000.
Диапазон измеряемых частот: 1 - 1300 МГц.
Входная чувствительность: 0,15 - 0,2 В.
Ориентировочный размер печатной платы: 82x22 мм.
Активный щуп – делитель выполнен на базе микросхемы TSA5511 (DA1) и предусилителя на СВЧ транзисторе VT1. Наличие напряжения питания индицируется светодиодом HL1. Микросхема DA1 представляет собой однокристальный программируемый синтезатор частоты с управлением по шине I2C. В состав микросхемы входит программируемый делитель частоты, который и используется для деления входной частоты на 1000.
Программное обеспечение частотомера поддерживает “горячее” подключение активного щупа. При подключении щупа прибор автоматически опознает его, программирует микросхему делителя и корректирует показания. Текущие показания прибора нужно в уме умножать на 1000. При отключении щупа частотомер переходит в обычный режим работы.
Измеряемый сигнал подается на контакты X1 (RF In) и X2 (GND).
Напряжение питания подключается к контактам X3 (+Vcc) и Х7 (GND). Выходной сигнал снимается с контакта Х6 (RF Out), а проводники шины I2C подключаются к контактам Х4 (SDA) и Х5 (SCL) соответственно. Контакты Х3…Х7 необходимо соединить с разъемом ХР2 частотомера NM8051.
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| C1…C5 | 0.1 мкФ | 104 – маркировка на конденсаторе | 5 |
| C6 | 1000 пФ | 102 – маркировка на конденсаторе | 1 |
| DA1 | TSA5511 | Программируемый синтезатор | 1 |
| HL1 | Ø 3 мм | Светодиод, цвет сечения любой | 1 |
| L | 4.7 мкГн | Дроссель | 1 |
| R1, R5 | 22 Ом | Красный, красный, черный | 2 |
| R2, R4, R10 | 510 Ом | Зеленый, коричневый, коричневый | 3 |
| R | 22 кОм | Красный, красный, оранжевый | 1 |
| R6 | 100 кОм | Коричневый, черный, желтый | 1 |
| R7…R9 | 4.7 кОм | Желтый, фиолет., красный | 3 |
| VD1, VD2 | 1N4148 | Диоды | 2 |
| VT1 | BFR91A | СВЧ транзистор (ТО-18) | 1 |
| | 5 контактов | Разъем штыревой интерфейсовый | 1 |
| PLS-40R | 5 контактов | Разъем штыревой, угловой | 1 |
| A8051/1 | 82х22 мм | Печатная плата | 1 |

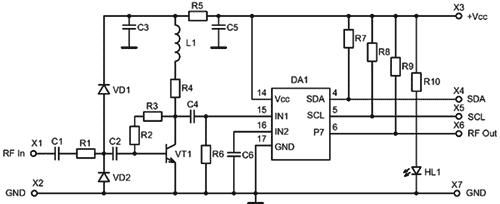

Принципиальная схема:
27.Телефонный усилитель
Телефонный усилитель предназначен для прослушивания телефонных разговоров в режиме громкоговорящей связи. Большим преимуществом усилителя является высокая чувствительность и возможность его бесконтактного подключения к телефонному аппарату. Микрофон устанавливается на телефонную трубку при помощи присоски.
Технические характеристики:
Напряжение питания: 9 - 12 В.
Потребляемый ток: 120 мА.
Сопротивление нагрузки: 8 Ом.
Мощность выходного сигнала: 1 Вт.
Ориентировочный размер печатной платы: 69х43 мм.
Правильно собранное устройство в настройке не нуждается.
Элементная база:
| Позиция | Характеристика | Наименование | Кол. |
| R1 | 330 Ом | Оранжевый, оранжевый, коричневый | 1 |
| R2 | 3.3 кОм | Оранжевый, оранжевый, красный | 1 |
| R | 150 кОм | Коричневый, зеленый, желтый | 1 |
| P1 | 4.7 кОм | Потенциометр | 1 |
| C1, C7, C8 | 10 мкФ, 16 В | Электролитические конденсаторы | 3 |
| C2, C3, C5 | 100 мкФ, 16 В | Электролитические конденсаторы | 3 |
| C4, C9 | 0.022 мкФ | 223 – маркировка на конденсаторах | 2 |
| C6 | 0.1 мкФ | 104 – маркировка на конденсаторах | |
| C10 | 1500 пФ | 152 – маркировка на конденсаторах | 1 |
| Q1 | ВС547 или 548 | Транзистор | 1 |
| IC1 | LV386 | Операционный усилитель | 1 |
| | 8 контактов | Панель для IC1 | 1 |
| TP101 | | Микрофон TAIWAN | 1 |
| | 8 Ом, 0.3 Вт | Динамик | 1 |
| | | Контакты штыревые | 6 |
| | | Разъем батареи | 1 |
| 1059 | 69ъ43 | Печатная плата | 1 |

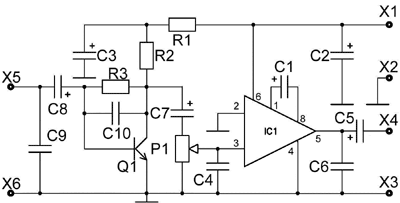

Принципиальная схема:
