Структурная схема службы нормативного обеспечения приведена на рис.5.

Рис.5. Структурная схема службы нормативного обеспечения локомотивного депо Барабинск.

5.2.Состав фонда нормативных документов:

– Правила текущего ремонта и технического обслуживания электровозов ЧС -2, ЧС -2т, ЧС -4.

Инструкция по формированию, ремонту и содержанию колесных пар тягового подвижного состава железных дорог колеи 1520 мм. ЦТ-329.
Инструкция по техническому обслуживанию и ремонту сборочных единиц с подшипниками качения локомотивов и моторвагонного подвижного состава. ЦТ-330.
Правила текущего ремонта и технического обслуживания электровозов постоянного тока. ЦТ-725.
Правила надзора за воздушными резервуарами подвижного состава железных дорог Российской Федерации. ЦТ-ЦВ-ЦП-581.
Инструкция по сварочным и наплавочным работам при ремонте тепловозов, электровозов, электропоездов и дизель – поездов. ЦТ-336.
Инструкция по ремонту и обслуживанию автосцепного устройства подвижного состава железных дорог Российской Федерации. ЦВ-ВНИИЖТ-494.
Инструкция по техническому обслуживанию, ремонту и испытанию тормозного оборудования локомотивов и моторвагонного подвижного состава. ЦТ-533.
Инструкция по неразрушающему контролю деталей и сборочных единиц локомотивов и моторвагонного подвижного состава. Магнитопорошковый метод. ЦТт-18/1.
Инструкция по неразрушающему контролю деталей и сборочных единиц локомотивов и моторвагонного подвижного состава. Вихретоковый метод. ЦТт-18/2.
Инструкция по ультразвуковому контролю деталей электровозов серии ЧС. ЦТэр-13/2.
Инструкция по техническому обслуживанию автоматической локомотивной сигнализации непрерывного типа (АЛСН) и устройств контроля бдительности машиниста. ЦШ-ЦТ-889.
Технологическая инструкция на пропитку, окраску и сушку обмоток электрических машин

КЛ 143-2.
Технологическая инструкция по нанесению и восстановлению полос флуоресцентного покрытия на лобовых частях локомотивов. ТИ 181 ПКБЦТ.
Инструкция по техническому обслуживанию комплексного локомотивного устройства безопасности. ЦШ-ЦТ-659.
Правила ремонта электрических машин электроподвижного состава. ЦТ-ЦТВР 4782.

Инструкция по применению смазочных материалов на локомотивах и моторвагонном подвижном составе. ЦТ-940.
Инструкция по эксплуатации и ремонту локомотивных скоростемеров ЗСЛ-2М и приводов к ним. ЦТ-3291.
Технологическая инструкция по сборке и испытанию высоковольтных разрядников. ТИ 293 ПКБЦТ.
Основные условия ремонта и модернизации тягового подвижного состава, сборочных единиц и агрегатов на ремонтных заводах МПС России. ЦТ-ЦТВР-4793
Правила и нормы по оборудованию магистральных и маневровых локомотивов, электро- и дизель-поездов средствами радиосвязи и помехоподавляющими устройствами. ЦШ-4783.
Руководство по установлению номенклатуры контролируемых параметров и средств измерений на железнодорожном транспорте, подлежащих государственному метрологическому контролю и надзору. Р32-110-98.
Инструкция по эксплуатации локомотивных скоростемеров 3СЛ-2М, приводов к ним и по расшифровке скоростемерных лент. ЦТ-613.

Технический регламент технологической оснащенности. РД 32 ЦТ 529-2001.

6. Система технического обслуживания и ремонта технологического оборудования.

6.1. Служба технического обслуживания и ремонта технологического оборудования.

Структурная схема службы технического обслуживания и ремонта технологического оборудования приведена на рис.6.

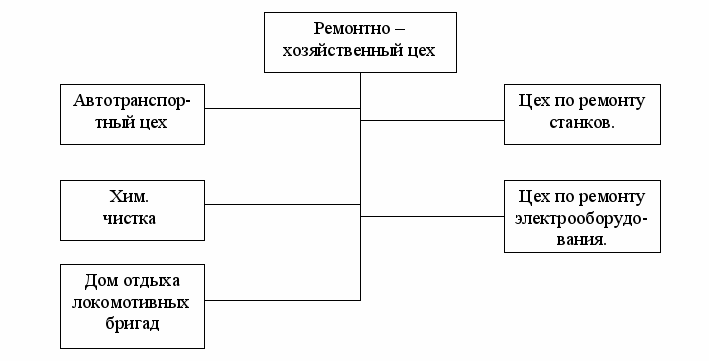

Рис. 6. Структурная схема службы технического обслуживания и ремонта технологического оборудования локомотивного ремонтного депо Барабинск.

7.2.Средства автоматизации производства:

7.2.1.Комплексная система мониторинга состояния тягового подвижного состава в процессе эксплуатации с соответствующими техническими средствами:

АРМы сетевых ПТОЛ;
Электронный паспорт локомотива;
АИС отказы технических средств в эксплуатации;
Книга замечаний машиниста.

7.2.2.Комплексная система управления ремонтом (диспетчер по ремонту) с соответствующими техническими средствами:

входной выходной диагностический контроль параметров локомотива (виброаккустический комплекс проверки подшипниковых узлов, система диагностики электрических аппаратов, комплекс оборудования для проверки приборов безопасности);
электронный паспорт локомотива;

7.2.3.Комплексная система качества ремонта электрооборудования в аппаратном цехе.

7.2.4.Автоматизированный подбор спиральных и листовых рессор.

7.2.5.Контроль геометрии рам тележек.

7.2.6.Автоматизированный подбор пусковых резисторов по омическому сопротивлению.

7.2.7.Комплексная система качества ремонта электрических машин.

7.2.8.Ультразвуковая пропитка якорей тяговых электродвигателей.

7.2.9.Автоматизированная испытательная станция электрических машин.

7.2.10.Испытательная станция локомотивов после среднего ремонта с соответствующими техническими средствами:

система контроля развески локомотива;
система определения положения кузова и колесных пар относительно оси пути;
виброаккустический комплекс проверки подшипниковых узлов;
система диагностики электрических аппаратов;
комплекс оборудования для проверки приборов безопасности.

7.3 Перечень диагностических систем.

Перечень диагностических систем применяемых при ремонте электровозов ЧС -2 приведён в табл. 8.

Таблица 8. Перечень систем диагностики.

№	Наименование	Назначение
1	ДОКТОР- 030	Диагностический прибор для оперативной проверки электрических цепей локомотива
2	ПРОГНОЗ - 1	Передвижной комплекс вибродиагностики подшипников качения КРБ локомотивов
3	УОНСТАТ	Устройство для определения нагрузки от колес ТПС на рельсы
4	Геометрия тележек	Лазерный контроль геометрических параметров тележек
5	Геометрия кузова	Лазерный контроль геометрии кузова локомотива
6	КСК "Аппаратный цех"	Комплекс рабочих мест в аппаратном цехе
7	КСК "Электромашинный цех"	Комплекс рабочих мест проверки параметров электрических машин
8	Станция испытаний тяговых двигателей	Станция приемо-сдаточных испытаний электрических машин

8.Система технического контроля и испытаний

8.1. Службы технического контроля и испытаний.
