МЕТОДИЧЕСКОЕ ПОСОБИЕ


по оформлению дипломных проектов (работ)

для специальности 1- 45 01 03 «Сети телекоммуникаций»

в 2009/2010 учебном году


Методическое пособие разработано на основании:

ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.

Предварительный стандарт предприятия СТП-П-01-2008 Дипломные

проекты (работы)


Рассмотрено на заседании кафедры СиУТ 2010г


Протокол №


СОДЕРЖАНИЕ

1 ОБЩИЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ДИПЛОМНОГО ПРОЕКТА (РАБОТЫ)………………………………………………………….4

2 ОФОРМЛЕНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ…………………………4

2.1 Общие требования………………………………………………………...4

2.2 Построение записки………………………………………………………7

2.3 Изложение текста…………………………………………………………8

2.4 Оформление иллюстраций……………………………………………….9

2.5 Формулы в тексте………………………..………………………………10

2.6 Построение таблиц………………………………………………………13

2.7 Оформление сносок……………………………………………………...15

2.8 Оформление примечаний……………………………………………….16

2.9 Оформление списка использованных источников…………………....16

2.10 Оформление приложений……………………………………………..18

2.11 Оформление перечня элементов…………………………………...…18

2.12 Оформление ведомости документов проекта………………………..19

3 ОФОРМЛЕНИЕ ГРАФИЧЕСКОГО МАТЕРИАЛА……………………...19

3.1 Общие требования……………………………………………………....19

3.2 Схема электрическая структурная ………………………………….....20

3.3 Схема электрическая функциональная…………………………….…..21

3.4 Схема электрическая принципиальная………………………………...23

3.5 Схемы алгоритмов, программ………………………………………….23

3.6 Обозначения условные графические в схемах……………………......23

3.7 Организационные мероприятия………………………………………..24

ПРИЛОЖЕНИЕ А Образцы оформления титульного листа………………26

ПРИЛОЖЕНИЕ Б Образцы оформления задания на проектирование……31

ПРИЛОЖЕНИЕ В Образец оформления перечня элементов……………...40

ПРИЛОЖЕНИЕ Г Образец оформления ведомости дипломного проекта..42

ПРИЛОЖЕНИЕ Д Форма и образец заполнения основной надписи……...43

ПРИЛОЖЕНИЕ Е Условные графические изображения элементов

принципиальных электрических схем………………….44

ПРИЛОЖЕНИЕ Ж Правила выполнения схем алгоритмом, программ…...46


1 ОБЩИЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ДИПЛОМНОГО ПРОЕКТА (РАБОТЫ)

1. Дипломный проект (ДП), работа (ДР) должны состоять из следующих частей:


- пояснительная записка;

- графический материал.

1.2 Пояснительная записка относится к текстовым документам и должна выполняться в соответствии с требованиями ГОСТ 2.105-95 ”Единая система конструкторской документации. Общие требования к текстовым документам”.

1.3 Чертежи должны быть оформлены в соответствии с требованиями стандартов ЕСКД (Единая система конструкторской документации), ЕСПД (Единая система программной документации), СПДС (Система проектной документации для строительства).


2 ОФОРМЛЕНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ


2.1 Общие требования

2.1.1 В учебных заведениях допускается листы пояснительной записки оформлять без рамки и без основной надписи.

2.1.2 Пояснительная записка (далее записка) должна содержать следующие составные части:

- титульный лист;

- задание на проектирование;

- реферат;

- содержание;

- перечень сокращений, если в этом есть необходимость;

- введение;

- основные разделы;

- специальные разделы;

- заключение;

- список используемых источников;

- приложения (при необходимости);

- спецификация, перечень элементов (при необходимости);

- ведомость дипломного проекта.

Указанную последовательность рекомендуется принять за порядок размещения элементов и частей пояснительной записки.

Пояснительная записка начинается с титульного листа.

Наименование кафедры и факультета следует писать без сокращений.

Наименование темы проекта или работы пишут прописными буквами. Наименование должно в точности соответствовать названию, утвержденному приказом ректора по университету.

Ниже наименования темы приводят обозначение пояснительной записки, которое состоит из шифра документа, включающего пятибуквенный код организации – БГУИР, двухбуквенный код типа документа: ДП – дипломный проект или ДР – дипломная работа; код классификационной характеристики специальности 1–ХХ ХХ ХХ; код специализации ХХ; порядковый номер темы, присвоенный приказом по университету (например 008) с добавлением букв ПЗ. Примеры обозначения пояснительной записки:

БГУИР ДП 1–45 01 03 02 064 ПЗ; БГУИР ДР 1–45 01 03 02 008 ПЗ.

Титульный лист и задание на проектирование выполняют по форме, установленной в университете. Образцы оформления титульного листа (приложение А), задания на проектирование (приложение Б).

Реферат выполняют по ГОСТ 7.9–95. Слово РЕФЕРАТ записывают прописными буквами по центру, страницу не нумеруют, но включают в общее количество страниц пояснительной записки.

Содержание реферата включает краткое и точное изложение результатов дипломного проекта (работы), т. е. основных сведений и выводов, к которым пришел дипломник.

Объем реферата ограничен текстом, который можно разместить максимум на одной странице пояснительной записки. Рекомендуемый объем реферата 850 – 1200 печатных знаков.

Перечень всех разделов и подразделов, включающий порядковые номера и заголовки, оформляют в виде содержания – обязательного элемента пояснительной записки. Содержание помещают непосредственно за рефератом и включают в общую нумерацию страниц.

Слово Содержание записывают прописными буквами и располагают по центру строки. Между словом Содержание и перечнем разделов оставляют промежуток, равный пробельной строке. В содержании заголовки выравнивают, соподчиняя по разделам и подразделам. Причем вертикаль подразделов должна быть смещена относительно вертикали разделов на два знака вправо. В содержании каждый заголовок соединяют отточием с номером страницы в правом столбце содержания:

СОДЕРЖАНИЕ

Введение………………………………………………………………….. 6

1 Электромагнитные телефонные аппараты……………….7

1.1 Принцип работы телефонного аппарата……………………………..8

1.2 Лабораторная установка……………………………………………..15

2 Электронные телефонные аппараты ……………………....22

2.1 Принципы построения электронных телефонных аппаратов….......29

2.2 Телефонный аппарат “Интеграл ТА-202”…………………………...31

Заключение…………………………………………………………….102

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ………………………103

Приложение А Кривые Эрланга ………………………………….....104


Во введении обосновывают актуальность темы проекта.

В основных разделах проекта приводят обзор и обоснование выбора методов и средств решения задачи проекта, разработку структуры проектируемой системы, обоснование выбора элементной базы, электрические и системные расчеты, разрабатываются принципиальные схемы, алгоритмы функционирования проектируемых устройств, конкретные результаты проектирования и их анализ.

В специальных разделах проекта отражают вопросы экономики, охраны труда и экологической безопасности, ресурсо- и энергосбережения.

В заключении подводят итоги работы и формулируют общие выводы по работе.

В приложениях рекомендуется приводить распечатки программ и результатов, полученных на ЭВМ, перечни элементов к схемам и т.п.

2.1.3 Рекомендуемый объем записки– 80-120 страниц. Записка выполняется на листах белой бумаги формата А4 с одной стороны. Текст рекомендуется располагать с отступами от границ листа (рисунок 1).


20




Текстовая

зона


30 15


Номер


страницы


5


25

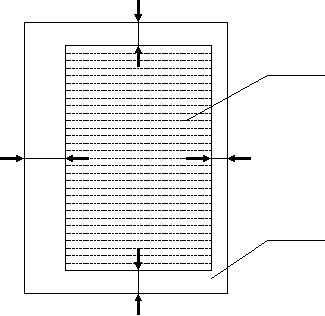

Рисунок 1


2.1.4 Высота букв текста должна быть 14 пт. Межстрочный интервал – одинарный.

2.1.5 Абзацы в тексте начинают отступом (5 знаков).

2.1.6 Листы записки должны иметь сквозную нумерацию в пределах всего документа (включая приложения). Листы нумеруют арабскими цифрами в правом нижнем углу (см. рисунок 1) 12 пт. Титульный лист, бланк задания на проектирование и реферат включают в общую нумерацию, но не нумеруют. Лист «Содержание» начинается со страницы «5».


2.2 Построение записки

2.2.1 Текст записки разделяют на разделы и подразделы, которые должны иметь порядковые номера и заголовки, записанные с абзацного отступа. Разделы нумеруют в пределах всего документа арабскими цифрами без точки. Подразделы нумеруют в пределах каждого раздела. Номер подраздела состоит из номера раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставится. Название разделов печатают прописными буквами без точки в конце, не подчеркивая. Переносы слов в заголовках разделов не допускаются. Если заголовок состоит из двух предложений, то их разделяют точкой. Расстояние между заголовком и текстом должно быть 2 интервала. Каждый раздел рекомендуется начинать с нового листа. Заголовок подраздела печатают с заглавной буквы без точки в конце. Расстояние между заголовками раздела и подраздела или заголовком подраздела и текстом –1 интервал.

2.2.2 Подразделы могут состоять из пунктов, пункты могут быть разбиты на подпункты. Номер пункта должен состоять из номера раздела, подраздела и пункта, разделенных точками, например: 4.2.1, 4.2.2 и т.д.. Номер подпункта должен иметь порядковую нумерацию в пределах каждого пункта, например: 4.2.1.1, 4.2.1.2 и т.д.. Каждый пункт и подпункт записывают с абзацного отступа. Заголовков пункты и подпункты не имеют. Если разделы не имеют подразделов, то нумерация пунктов производится в пределах раздела, например: 5.1, 5.2.

Если раздел или подраздел состоит из одного пункта, он также нумеруется.

2.2.3 Внутри пунктов или подпунктов могут быть приведены перечисления. Перед каждой позицией перечисления следует ставить дефис. Для дальнейшей детализации следует использовать строчную букву со скобкой, далее арабские цифры со скобкой. Записи следует производить каждый раз с абзацного отступа, как показано в примере.


Пример

- .............

- ..............

а)……….

б)……….

1)……….

2)……….

в)……….

- .................

- .................


2.2.4 Все элементы перечисления должны подчиняться вводной фразе. Не допускается обрывать вводную фразу перед перечислениями на предлогах или союзах «из», «на», «то», «как» и т. д. Например:

Неправильно писать:

Силовой следящий привод состоит из: электродвигателя, электромашинного усилителя и измерительного преобразователя.

Следует писать:

В силовой следящий привод входят: электродвигатель, электромашинный усилитель и измерительный преобразователь.

В состав устройства считывания визуальной информации входят следующие блоки:

– датчик расстояния;

– фотодиодная матрица размером 32×32 элемента;

– задающий генератор и устройство автоматической регулировки чувствительности фотоматрицы.

2.2.5 Простое перечисление допускается писать в подбор с текстом, отделяя слова или словосочетания друг от друга запятой. Например:

В системе управления приводом подач применены четыре вида датчиков: датчик момента, датчик фазного напряжения на входе тиристорного преобразователя, датчик угловой скорости вала двигателя и цифровой датчик перемещения нагрузки.

2.2.6 При сложном перечислении, состоящем из нескольких предложений, каждый элемент перечисления пишут с прописной буквы. Например:

В соответствии с методикой синтеза цифровых регуляторов выполняем следующие операции:

– Вычисляем Z-преобразование передаточной функции последовательно соединенных экстраполятора нулевого порядка и непрерывной части цифровой системы. С помощью билинейного преобразования находим соответствующую характеристику в области W- преобразований. .
– По найденной характеристике определяем основные показатели нескорректированной цифровой системы: запасы устойчивости по фазе и модулю, полосу пропускания, резонансную частоту и резонансный пик. Сопоставляем показатели качества с требуемыми значениями.

– Выбираем в области W-преобразований такую характеристику физически реализуемого регулятора, чтобы удовлетворялись все требования, предъявляемые к качеству управления. Используя подстановку W = Z – 1/Z + 1, получаем передаточную функцию регулятора в области Z-преобразований.


2.3 Изложение текста

2.3.1 Записка должна быть написана техническим языком. Текст должен быть кратким, четким, не допускающим различных толкований.


2.3.2 В тексте запрещается:

- применять обороты разговорной речи, техницизмы, профессионализмы;

- применять сокращения слов, кроме установленных правилами русской орфографии и соответствующими государственными стандартами,

(и т.д., и т.п., и др., см., КПД, СВЧ);

- сокращать обозначения единиц физических величин, если они употребляются без цифр (нельзя “сто Гц”, можно “сто герц” или “100 Гц”);

- употреблять математические знаки без числовых значений (нельзя “вероятность>расчетной”, можно “вероятность больше расчетной”);

- использовать знак (-) перед отрицательными величинами (нельзя “равно -5 В”, можно “равно минус 5 В”);

- применять ссылки на стандарты и другие нормативно-технические документы без их номера (нельзя “согласно ГОСТ”, следует приводить ссылку “согласно ГОСТ 2.105-95”).

2.3.3 В тексте записки числа с обозначением единиц физических величин и единиц счета следует писать цифрами, а числа без обозначения единиц физических величин и единиц счета от 1 до 9 – словами.

Примеры

1 Провести испытание пяти труб, каждая длиной 5 м.

2 Отобрать 15 труб для испытания на давление 100 Па.

2.3.4 Для ряда числовых значений единицу физической величины указывают после последнего значения, например 100, 250, 800 Гц. Если приводят диапазон числовых значений физических величин, то обозначение единицы указывают в конце.

Примеры

1 От 1 до 5 мм.

2 20 – 20000 Гц.

2.3.5 Если в тексте приводят поясняющие надписи, наносимые на изделия то их записывают:

- прописными буквами без кавычек, если надпись состоит из букв;

- с кавычками если надпись состоит из букв, цифр и знаков.

Примеры

1 Нажать клавишу ВКЛ.

2 Нажать клавишу “+ 27 В”.


2.4 Оформление иллюстраций

2.4.1 Для пояснения текста и большей наглядности в записке приводят иллюстрации: рисунки, схемы, графики, диаграммы, фотографии и т.п. Иллюстрации располагают по возможности ближе к соответствующим частям текста, как правило, после первой ссылки на нее. Допускается располагать иллюстрации в конце текста.

Во всей пояснительной записке следует соблюдать единообразие в исполнении иллюстраций, оформлении подрисуночных подписей, всех надписей, размерных и выносных линий, использовании условных обозначений.

2.4.2 Все иллюстрации называют рисунками и нумеруют, за исключением иллюстраций приложений, арабскими цифрами сквозной нумерацией по типу “Рисунок 2”. Эту надпись располагают под иллюстрацией. Допускается нумеровать иллюстрации в пределах разделов по типу “Рисунок 2.3”, где 2 – номер раздела, 3 – номер иллюстрации в разделе.

2.4.3 Иллюстрации при необходимости могут иметь наименование или наименование и пояснительные данные (подрисуночный текст). В последнем случае слова “Рисунок” и наименование нумеруют после пояснительных данных, как показано на рисунке 2. Точка в конце наименования не ставится.


1 2 3


4


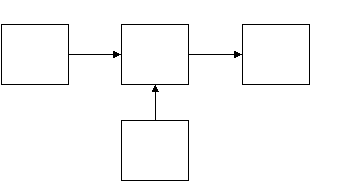

1 – генератор стандартных сигналов;

2 – исследуемый объект;

3 – осциллограф;

4 – источник питания


Рисунок 2 – Схема электрическая структурная

экспериментальной установки “Альфа-2”


2.4.4 На иллюстрациях, представляющих электрические схемы, около каждого электрорадиоэлемента указывают его позиционное обозначение, и, при необходимости, номинальное значение величины.

2.4.5 При ссылках на иллюстрации следует писать “в соответствии с рисунком 2”, при сквозной нумерации и “в соответствии с рисунком 2.3” или «Схема электрическая структурная экспериментальной установки «Альфа-2» приведена на рисунке 2.3, при нумерации в пределах раздела.

2.4.6 На каждый рисунок должна быть ссылка в тексте.

2.4.7 Допускается размещать рисунок вдоль длинной стороны листа записки, при этом страница нумеруется в правом нижнем углу.


2.5 Формулы в тексте

2.5.1 Формула в тексте вписывается в виде отдельной строки, выше и ниже которой оставляют не менее одной свободной строки. Под формулой приводят пояснения символов и числовых коэффициентов, входящих в формулу, если они не были пояснены ранее в тексте.

2.5.2 При изложении выводов из математических формул не рекомендуется использовать выражения: «мы получили», «мы нашли», «определили», «получится», «выразится в виде», «будем иметь» и т. п. Следует употреблять слова: «получаем», «определяем», «находим», «преобразуем к виду» и т. д.

Связующие слова «следовательно», «откуда», «поскольку», «так как», «или» и другие располагают в начале строк, а знаки препинания ставят непосредственно за формулой. Например:

Характеристическое уравнение преобразуем к виду

.


Подставляя



получим

,

откуда находим

,

.

Следовательно,

; .

Если формулам предшествует фраза с обобщающим словом, то после нее необходимо ставить двоеточие. Например:

Из равенства (2.12) находим следующее соотношение:

.

2.5.3 Математические формулы должны быть вписаны отчетливо с точным размещением знаков, цифр и букв. Каждую букву в формулах и тексте необходимо записывать в точном соответствии с алфавитом. Для того, чтобы в формулах различать символы сходного начертания, принято буквы латинского алфавита печатать курсивом, а русского и греческого – прямым шрифтом.

На протяжении всей пояснительной записки необходимо соблюдать Одинаковые размеры букв и цифр в формулах. Все индексы и показатели степени должны быть в 1,5 – 2 раза меньше.

Знаки сложения, вычитания, корня, равенства и т. д. необходимо размещать так, чтобы их середина была расположена строго против горизонтальной черты дроби.

2.5.4 Короткие однотипные формулы допускается располагать на одной строке, разделяя точкой с запятой. Например:

Координаты x₁ и x₂ определяем по известным величинам X и Y:

; .

Несложные и короткие формулы промежуточных и вспомогательных выражений можно располагать непосредственно в строке текста. Причем разрешается увеличивать расстояние между строками текста. Например:


Так как добротность системы , то на критической частоте коэффициент усиления разомкнутой системы 20/16 ×3,35 = 0,37 с^{- 2} .

Следовательно, запас устойчивости по усилению .

2.5.5 При необходимости допускается перенос части математического выражения на следующую строку. Причем знак операции, на котором сделан перенос, пишут 2 раза – в конце первой и в начале второй строки. При переносе формулы на знаке умножения вместо «·» применяют знак «×».

Не допускаются переносы на знаке деления, а также выражений, относящихся к знакам корня, интеграла, логарифма, тригонометрических функций и т. п.

2.5.6 Все формулы, расположенные в отдельных строках, нумеруют. Одним номером отмечают также группу однотипных формул, размещенных на одной строке.

Формулы рекомендуется нумеровать в пределах раздела, к которому они относятся. Номер формулы должен состоять из порядкового номера раздела и отделенного от него точкой порядкового номера формулы, например: формула (2.7). Если в разделе одна формула, ее также нумеруют, например: формула (1.1).

Если в пояснительной записке формул не много, то разрешается применять сквозную нумерацию.

Формулы, помещаемые в приложения, должны иметь отдельную нумерацию в пределах каждого приложения. Вначале указывают обозначение приложения, затем ставят точку и приводят порядковый номер формулы в данном приложении, например (Б.2).

2.5.7 Порядковый номер формулы записывают арабскими цифрами в круглых скобках у правого края строки.

При переносе части формулы с одной строки на другую номер располагают на последней строке.

Номер сложной формулы (в виде дроби) записывают так, чтобы середина номера располагалась на уровне черты дроби.

Ссылки в тексте пояснительной записки на порядковый номер формулы следует приводить в круглых скобках с обязательным указанием слова «формула», «уравнение», «выражение», «равенство», и т. д.

Например: подставляя выражение (3.6) в уравнение (3.2), получаем…

После формулы следует помещать перечень и расшифровку приведенных символов, которые не были пояснены ранее.

Перечень начинают со слова «где», которое приводят с новой строки с абзаца; после слова «где» двоеточие не ставят. В этой же строке помещают первый поясняющий символ. Символы необходимо отделять от расшифровок знаком тире, выравнивая перечень по символам. Каждую расшифровку заканчивают точкой с запятой. Размерность символа или коэффициента указывают в конце расшифровки и отделяют запятой. Например:

При разгоне механизма до скорости быстрого хода двигатель должен развивать динамический момент M_дин, Hм, который определяем по формуле

, (2.7)

где 1,2 – коэффициент, учитывающий приведенный момент инерции редуктора;

– момент инерции двигателя, кг·м²;

– приведенный к валу двигателя момент инерции механизма, кг·м²;

– ускорение вала двигателя, с^–2.

Разрешается расшифровку начинать с обобщающих слов, после которых следует ставить двоеточие, а каждый поясняемый символ начинать с красной строки. Например:

В формуле (2.7) обозначено: 1, 2 – коэффициент, учитывающий…


2.6 Построение таблиц

2.6.1 Цифровой материал, как правило, оформляют в виде таблицы.

Пример

Таблица 1 – Результаты экспериментальных исследований

Наименование блока	Тип блока	Напряжение, В
		на входе блока	на выходе блока
Блок А	Основной	1	10
Блок Б	Основной	2	12
Блок В	Основной	5	8
Блок Г	Основной	5	15

2.6.2 Таблицы нумеруют сквозной нумерацией по типу “Таблица 1”. Надпись помещают в левом верхнем углу над таблицей. Допускается нумеровать таблицы в пределах раздела по типу “Таблица 2.3”.

Таблица может иметь название, которое помещают над таблицей так, как это показано на примере.

2.6.3 Высота строки должна быть не менее 8 мм.

2.6.4 Заголовки граф таблицы должны начинаться с прописных букв, подзаголовки со строчных, если они составляют одно целое предложение с заголовком, и с прописных, если они самостоятельны.

Деление по диагонали боковика и граф таблицы не допускается.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф. Горизонтальные и вертикальные линии, разграничивающие строки таблицы, разрешается не наносить, если это не затрудняет пользование таблицей.

Графу “Номер по порядку” в таблицу включать запрещается.

При необходимости нумерации показателей порядковые номера указывают в первой графе через пробел.

Если необходимы небольшие по объему пояснения к большей части строк таблицы, то такие пояснения оформляют отдельной графой «Примечание» в соответствии с примером.

Пример

Таблица 2– Заголовок таблицы

Наименование показателя	Значение коэффициента местной обратной связи, Ко.с
	0,04	0,08	0,10	0,12
1 Динамическая ошибка, угл. мин.	2	2,5	2,8	(3,2)
2 Время переходного процесса, с	0,10	0,105	0,11	0,12
3 Перерегулирование, %	(30)	25	24	22
4 Число колебаний	(2,0)	1,5	1,5	1,5
Примечание – Данные, заключенные в скобки, не соответствуют техническим требованиям

2.6.5 Таблицу располагают после первой ссылки на нее в тексте на этой же или на следующей странице. На все таблицы записки должны быть приведены в тексте ссылки по типу“… в таблице 2.3 …” или «Результаты экспериментальных исследований приведены в таблице 1».

2.6.6 При переносе части таблицы на ту же или другую страницы название, если оно есть, помещают только над первой частью таблицы; нижнюю горизонтальную линию, ограничивающую первую часть таблицы, не проводят.

Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера таблицы.

2.6.7 Если строки или графы таблицы выходят за формат страницы, ее делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее головку и боковик. При делении на части допускается ее головку или боковик заменять соответственно номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы.

2.6.8 Нумерация граф таблицы арабскими цифрами допускается в тех случаях, когда в тексте документа имеются ссылки на них, при делении таблицы на части, а также при переносе части таблицы на следующую страницу.

2.6.9 При заполнении таблицы необходимо руководствоваться следующими правилами:

- если все показатели в таблице выражены в одной и той же единице физической величины, то ее обозначение помещают над таблицей справа. В остальных случаях обозначение единицы физической величины указывают в заголовке (подзаголовке) каждой графы после запятой;

- если таблица не разбита на строки, то повторяющийся текст в графах, если он состоит из одного слова, заменяют кавычками.

- если повторяющийся текст состоит из двух и более слов, при первом повторении его заменяют словами “то же”, а далее кавычками. Заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, марки материалов и типоразмеров изделий, обозначения нормативных документов не допускается. Если отдельные данные отсутствуют, то в графе таблицы допускается ставить прочерк.

2.6.10 Цифры в графах таблиц должны проставляться так, чтобы разряды чисел во всей графе были расположены один под другим, если относятся к одному показателю. В одной графе должно быть соблюдено, как правило, одинаковое количество десятичных знаков для всех значений величин.

2.6.11 Допускается размещать таблицу вдоль длинной стороны листа записки, но страница нумеруется в правом нижнем углу (с узкой стороны).


2.7 Оформление сносок

2.7.1 Если необходимо пояснить отдельные данные, приведенные в документе, то эти данные следует обозначать надстрочными знаками сноски.

Сноски в тексте располагают с абзацного отступа в конце страницы, на которой они обозначены, и отделяют от текста короткой тонкой горизонтальной линией с левой стороны, а к данным, расположенным в таблице, в конце таблицы над линией, обозначающей окончание таблицы.

2.7.2 Знак сноски ставят непосредственно после того слова, числа, символа, предложения, к которому дается пояснение, и перед текстом пояснения.

2.7.3 Знак сноски выполняют арабскими цифрами со скобкой и помещают на уровне верхнего обреза шрифта.

Пример – “...печатающее устройство²⁾...”

Нумерация сносок отдельная для каждой страницы.

Допускается вместо цифр выполнять сноски звездочками: ^*. Применять более четырех звездочек не рекомендуется.

2.8 Оформление примечаний

2.8.1 Примечания приводят в документах, если необходимы пояснения или справочные данные к содержанию текста, таблиц или графического материала.

Примечания не должны содержать требований.

2.8.2 Примечания следует помещать непосредственно после текстового, графического материала или в таблице, к которым относятся эти примечания, и печатать с прописной буквы с абзаца. Если примечание одно, после слова «Примечание» ставится тире и примечание печатается тоже с прописной буквы. Одно примечание не нумеруют. Несколько примечаний нумеруют по порядку арабскими цифрами. Примечание к таблице помещают в конце таблицы над линией, обозначающей окончание таблицы.

Примеры

Примечание – __________

_____________________________

Примечания

1 ___________________

2 ___________________

2.9 Оформление списка использованных источников

2.9.1 Ссылки на литературу, нормативно-техническую и другую документацию, иные источники помещают в конце пояснительной записки перед приложениями в виде перечня (СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ), название которого записывают прописными буквами с новой страницы по центру.

2.9.2 В тексте пояснительной записки все ссылки на анализируемые опубликованные сведения, заимствованные положения, формулы, таблицы, иллюстрации, методики записывают арабскими цифрами в квадратных скобках в возрастающем порядке.

2.10.3 В списке использованных источников позиции располагают и нумеруют в той последовательности, в которой расположены и пронумерованы ссылки в тексте пояснительной записки.

2.9.4 Без ссылок в тексте пояснительной записки разрешается использовать сведения, полученные на лекциях, семинарских, практических и лабораторных занятиях. Однако использованные учебные, учебно-методические материалы и пособия должны быть приведены и расположены в конце списка.

2.9.5 Библиографические описания в списке использованных источников должны быть выполнены в соответствии с правилами, установленными стандартом ГОСТ 7.1–2003.

2.9.6 Образцы описания источников в библиографическом списке:

Пример указания книги с одним автором:

1 Гук, М. Процессоры Pentium II, Pentium Pro и просто Pentium / М. Гук. – СПб. : Питер Ком, 1999. – 288 с.

Пример указания книги с количеством авторов до трех включительно:

2 Кузелин, М. О. Современные семейства ПЛИС фирмы Xilinx : справ. пособие / М. О. Кузелин, Д. А. Кнышев, В. Ю. Зотов. – М. : Горячая линия–Телеком, 2004. – 440 с.

Пример указания книги с количеством авторов, большим трех:

3 Технические средства диагностирования : справочник / В. В. Клюев [и др.]. – М. : Машиностроение, 1989. – 672 с.

Пример указания книги на иностранном языке:

4 Embedded Microcontrollers : Databook / Intel Corporation. – Santa Clara, Ca, 1994.

Пример указания многотомного издания:

5 Проектирование самотестируемых СБИС : монография. В 2 т. / В. Н. Ярмолик [и др.]. – Минск : БГУИР, 2001.

Пример указания одного из томов многотомного издания:

6 Микропроцессоры и микропроцессорные комплекты интегральных микросхем : справочник. В 2 т. / под ред. В. А. Шахнова. – М. : Радио и связь, 1988. – Т. 1. – 368 с.

Пример указания статьи в периодическом издании:

7 Берски, Д. Набор ЭСЛ–микросхем для быстродействующего RISC–процессора / Д. Берски // Электроника. – 1989. – №12. – С. 21 – 25.

Пример указания статьи в сборнике:

8 Аксенов, О. Ю. Методика формирования обучающих выборок для распознающей системы / О. Ю. Аксенов // VI Всероссийская науч.-техн. конференция «Нейроинформатика-2004» : сб. науч. тр. В 2 ч. / отв. ред. О. А. Мишулина. – М. : МИФИ, 2004. – С. 215 – 222. – (Научная сессия МИФИ-2004).

Пример указания адреса www в сети Internet:

9 Xilinx [Электронный ресурс]. – Электронные данные. – Режим доступа : ссылка скрыта.

Пример указания файла:

10 Mobile Intel® Pentium® Processor–M [Электронный ресурс] : Datasheet / Intel Corporation. – Электронные данные. – Режим доступа : 25068604.pdf.


Пример указания компакт-диска:

11 Nokia+Компьютер [Электронный ресурс] : инструкции, программы, драйверы, игры, мелодии, картинки для Nokia. – М., 2004. – 1 компакт–диск (CD–R).

Примечания –

1 В списке запятая разделяет фамилию и инициалы.

2 Инициалы разделяют пробелом.

3 Вид издания (учеб. пособие; метод. указания и т. п.) указывается со строчной буквы.

4 Библиографические знаки (: ; – /) с двух сторон отделяют пробелами.

5 Место издания – Минск – следует писать полностью.


2.10 Оформление приложений

2.10.1 В приложениях допускается помещать:

- иллюстрации, таблицы и текст вспомогательного характера;

- самостоятельно выпущенные документы (перечни элементов, спецификации, схемы и пр.);

- описания алгоритмов; тексты программ для ЭВМ и распечатки результатов;

- другие материалы.

2.10.2 Приложения располагают в конце записки, как ее продолжение на листах формата А4 (допускаются форматы А3, А4х3, А4х4, А2 и А1).

2.10.3 Приложения располагают в порядке ссылок на них в тесте записки и обозначают заглавными буквами русского (допускается латинского) алфавита. Каждое приложение начинают с новой страницы. Наверху, посередине страницы, помещают надпись по типу “ПРИЛОЖЕНИЕ А”. Ниже приводят заголовок, который записывают симметрично, относительно текста, с прописной буквы, еще ниже располагают материал приложения. На последующих листах приложения слова ”Продолжение приложения А” писать не допускается, если приложение выполнено отдельным документом, т.е. имеет основную надпись. Если приложение одно, оно обозначается “ПРИЛОЖЕНИЕ А”.

2.10.4 Иллюстрации, формулы и таблицы в приложениях нумеруют арабскими цифрами в пределах каждого приложения с добавлением перед номером обозначения приложения по типу “Рисунок А1”, “Таблица Б3” и т.д.

2.10.5 На все приложения в тексте записки должны быть ссылки по типу “… в приложении А …”. Все приложения должны быть перечислены в содержании с указанием их номеров и заголовков.


2.11 Оформление перечня элементов

2.11.1 перечень элементов схем электрических принципиальных оформляется в виде самостоятельного документа на отдельных листах формата А4 и помещается в пояснительной записке перед ведомостью документов проекта.

Допускается перечень элементов схем электрических располагать на чертеже схемы над основной надписью.

Элементы располагаются в порядке латинского алфавита.

Пример оформления перечня элементов приведен в приложении В.


2.12 Оформление ведомости документов проекта

2.12.1 Ведомость документов должна соответствовать составу дипломного проекта (работы) и является последним обязательным листом пояснительной записки. Форма ведомости и ее оформление приведены в приложении Г. Ведомость документов проекта приложением не является.


3 ОФОРМЛЕНИЕ ГРАФИЧЕСКОГО МАТЕРИАЛА


3.1 Общие требования

3.1.1 Графические материалы предназначены для демонстрации предлагаемых решений.

3.1.2 Графические документы выполняются на листах формата А1. Основная надпись может располагаться как с узкой, так и с широкой стороны листа. Формат А4 только с узкой стороны.

Основная надпись приведена в приложении Д.

3.1.3 Графические документы могут быть оформлены в двух вариантах:

- в виде плакатов;

- в виде чертежей, схем и планов, выполненных по соответствующим стандартам ЕСКД, ЕСПД и СПДС.

3.1.4 Объем графической части ДП – не менее 6 листов формата А1 (из них чертежей не менее 3).

3.1.5 Объем графической части ДР устанавливается руководителем и может состоять только из плакатов.

3.1.6 Особенности выполнения плакатов:

- каждый плакат должен содержать заголовок, изобразительную часть и поясняющий текст (при необходимости). Наименование плаката приводится в виде заголовка в верхней части плаката. Изобразительная часть может включать схемы, таблицы, графики, диаграммы, изображения изделий и т.п. Пояснительный текст плаката должен располагаться на свободном поле и содержать наименование изображенных на плакате составных частей изделия, пояснение обозначений, помещенных на схеме и т.д.;

- названия всех плакатов выполняются единообразно, т.е. высота букв, тип шрифта, толщина линий и контрастность на всех плакатах должны быть одинаковыми;

- на плакатах основная надпись выполняется на оборотной стороне листа;

- допускается угловые штампы выполнять в виде отдельного документа соответствующего размера и аккуратно наклеивать на оборотной стороне плаката, при этом все надписи и заполнение граф углового штампа выполняются только с помощью принтера.

3.1.7 Чертежи выполняют в соответствии с требованиями Государственных стандартов:

- электрические схемы, чертежи изделий в соответствии с ЕСКД;

- схемы алгоритмов в соответствии с ЕСПД;

- планы расположения оборудования, планы расположения сетей в соответствии с СПДС.

3.2 Схема электрическая структурная

3.2.1 Структурная схема отображает принцип работы изделия в самом общем виде. На схеме изображают все основные функциональные части изделия (элементы, устройства, функциональные группы), а также основные взаимосвязи между ними. Действительное расположение составных частей изделия не учитывается и способ связи (проводная, индуктивная, количество проводов и т.п.) не раскрывается. Построение схемы должно давать наглядное представление о последовательности взаимодействия функциональных частей в изделии. Направление хода процессов, происходящих в изделии, обозначают стрелками с углом 60° на линиях взаимосвязи.

3.2.2 Функциональные части на схеме изображают в виде прямоугольников или условных графических обозначений. Размеры прямоугольников не нормируются. Если функциональные части приведены в виде прямоугольников, их наименования, типы, обозначения, передаточные функции, переходные характеристики, диаграммы вписывают внутрь прямоугольников. Допускается указывать тип элемента (устройства) или обозначение документа (государственный стандарт, технические условия и пр.), на основании которого этот элемент (устройство) применен. Каждое наименование пишут строчными буквами, начиная с прописной.

3.2.3 На схемах простых изделий функциональные части располагают в
виде цепочки в соответствии с ходом рабочего процесса в направлении слева направо.

Пример оформления схемы электрической структурной приведен на рисунке 3.



21

3.3 Схема электрическая функциональная

3.3.1 На схеме изображают функциональные части изделия (элементы, устройства и функциональные группы) и связи между ними. Графическое построение схемы должно наглядно отражать последовательность функциональных процессов, иллюстрируемых схемой.

Функциональные части и связи между ними изображают в виде условных графических обозначений, принятых в стандартах ЕСКД (рисунок 4). Отдельные функциональные части на схеме допускается изображать в виде прямоугольников. В этом случае части схемы с поэлементной детализацией изображают по правилам выполнения принципиальных схем, а при укрупненном изображении функциональных частей – по правилам структурных схем.




Рисунок 4– Схема электрическая функциональная


На функциональной схеме указывают: для функциональных групп – обозначения, присвоенные им на принципиальной схеме, или наименование (если функциональная группа изображена в виде условного графического обозначения, то ее наименование не указывают); для каждого устройства и элемента, изображенного условными графическими обозначениями, – буквенно-цифровое позиционное обозначение, присвоенное на принципиальной схеме, его тип; для каждого устройства, изображенного прямоугольником, – позиционное обозначение, присвоенное ему на принципиальной схеме, его наименование и тип или обозначение документа, на основании которого это устройство применено. Обозначение документа указывают и для устройства, изображенного в виде условного графического обозначения. Наименования и обозначения функциональных частей, изображенных прямоугольниками, рекомендуется вписывать внутрь прямоугольника. Сокращенные или условные наименования должны быть пояснены на поле схемы.

3.4 Схема электрическая принципиальная

3.4.1 Принципиальная схема является наиболее полной электрической схемой, на которой изображают все электрические элементы и устройства, необходимые для осуществления и контроля заданных электрических процессов, все связи между ними, а также элементы подключения (разъемы, зажимы), которыми заканчиваются входные и выходные цепи. На схеме могут быть изображены соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.

Электрические элементы на схеме изображают условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД (приложение Е). Элементы, используемые в изделии частично, допускается изображать не полностью, а только используемые части.

Всем изображенным на схеме элементам и устройствам присваиваются условные буквенно-цифровые позиционные обозначения в соответствии с государственными стандартами.

Порядковые номера элементам (устройствам), начиная с единицы, присваивают в пределах группы элементов (устройств) с одинаковым буквенным позиционным обозначением одной группы или одного типа в соответствии с последовательностью их расположения на схеме сверху вниз в направлении слева направо, например, R1, R2,…,C1, C2 (рисунок 5).

Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями элементов и устройств с правой стороны или над ними шрифтом одного размера.


3.5 Схемы алгоритмов, программ

3.5.1 Схемы алгоритмов, программ выполняются в соответствии с ГОСТ 19.701-90.

3.5.2 Правила выполнения схем алгоритмом, программ, а также условные графические обозначения и размеры элементов схем алгоритмом, программ приведены в приложении Ж.





Рисунок 5 – Схема электрическая принципиальная


3.7 Организационные мероприятия

3.7.1 Рабочие комиссии (предварительная защита) состоятся с 01.06.2010 по 07.06.2010. Графики работы будут вывешены на доске объявлении кафедры. Рабочая комиссия допускает к защите ДП и выдает направление на рецензию. Допущенные к защите дипломники записываются на защиту на кафедре в «Шахматку».

3.7.2 На рабочую комиссию представляют полностью готовый ДП со всеми подписями в ПЗ и на чертежах в непереплетенном виде, а также отзыв руководителя ДП.

3.7.3 После допуска к защите ПЗ переплетается в твердый переплет. Отзыв руководителя и рецензия не переплетаются.

3.7.4 Переплетенный ДП и отзыв руководителя представляют на рецензию.

Дальнейшая детализация на собрании дипломников.
