Снижение несимметрии напряжений

Несимметрия напряжений вызывается чаще всего наличием несимметричной нагрузки у потребителя. Кроме ухудшения режима работы самих электроприёмников (ЭП), при несимметричном режиме существенно ухудшаются условия работы прочих элементов сети и надёжность работы электрооборудования (бытовой, компьютерной техники, а также двигателей систем вентиляции и насосов). Несимметрия напряжений негативно влияет и на осветительные приборы, т. к. срок службы ламп, подключённых к фазе с повышенным напряжением, заметно сокращается. При отклонениях напряжения на 10% срок службы люминесцентных ламп в среднем снижается на 20 – 25%.

В то же время недостаточный уровень освещённости в помещениях (в том числе обусловленный пониженным напряжением в фазе при несимметрии) вынуждает устанавливать дополнительные светильники, что приводит к перерасходу электроэнергии.

Для повышения энергетической эффективности работы электрооборудования и приведения уровня освещённости к нормативному рекомендуется выполнить симметрирование нагрузок по фазам, особенно это актуально для сетей с изолированной нейтралью, а также при отсутствии заземления.

Эффективность этого мероприятия можно оценить величиной снижения электропотребления на 5% с простым сроком окупаемости 0,5 года. Затратная часть включает в себя стоимость работы электромонтеров и учитывает возможную замену аппаратов, кабелей и проводов, ее можно включить в обслуживание сетей.

При общем потреблении 1452,69 тыс кВтч в год (2009г.), экономия составит 72,63 тыс кВтч, или с учетом тарифа 1,57 руб./кВтч -114 тыс. руб.

В натуральном выражении:

ЭР
2011
2012
2013
2014
2015
ИТОГО:

ЭЭ, тыс.Квтч
72,63
72,63
72,63
72,63
72,63
363,15

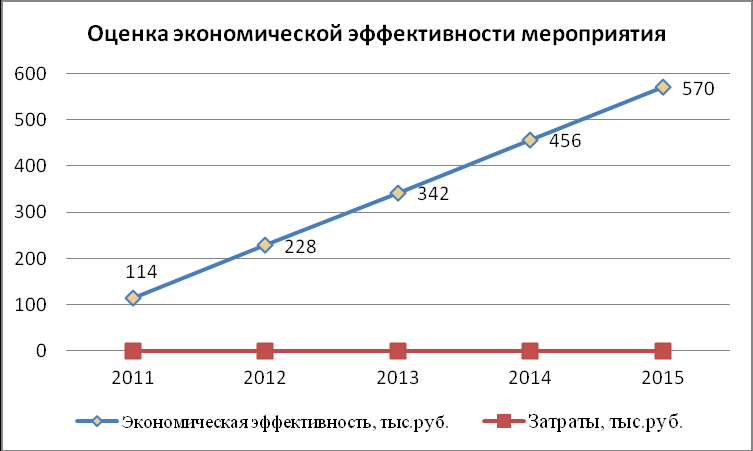

В денежном выражении:

ЭЭ, тыс.руб.
114
114
114
114
114
570


Обобщение реализации потенциала экономии электроэнергии в системах освещения

Для реализации потенциала экономии электроэнергии в системах освещения необходимо реализовать комплекс энергосберегающих мероприятий, включающий в себя:

1) симметрирование нагрузки по фазам;

2) замену в рабочих кабинетах устаревших люминесцентных светильников на новые энергоэффективные с зеркальными отражателями типа ARS и организацию управления секциями светильников по зонам в зависимости от уровня естественной освещённости; замену настольных ламп в рабочих кабинетах с неэффективными лампами накаливания на светильники с энергосберегающими лампами;

3) снижение уровня освещённости в коридорах и хозяйственных помещениях и установку датчиков присутствия и освещенности;

4) установку механического таймера для отключения освещения подвального помещения по времени;

5) замену устаревших светильников с ЛЛ и ЛН в коридорах, на лестничных клетках и в фойе на светодиодные светильники с одновременной установкой датчиков присутствия прямоугольной зоны обнаружения в тёмных коридорах, на лестничных клетках и комбинированного датчика присутствия и освещённости - для помещений с естественной освещённостью;

замену натриевых ламп и ламп типа ДРЛ для освещения улиц и дворов на светодиодные светильники с фотодатчиками;

замену пускового элемента на современный ЭПРУ у ламп типа ДРЛ для освещения улиц и дворов при замене светильников.

Параллельно с комплексной реконструкцией системы освещения необходимо разделить по электропитанию осветительную и силовую нагрузку, т. к., согласно ПУЭ (глава 6.2, п. 6.2.4), рабочее освещение рекомендуется питать по самостоятельным линиям от распределительных устройств подстанций, щитов, шкафов, распределительных пунктов, магистральных и распределительных шинопроводов. Без разделения нагрузок реализация мероприятий по автоматизации осветительного оборудования может быть затруднена (см. раздел 8 , ЭСМ-7-16).

Для люминесцентных ламп преимущественно используются светильники старого образца с низкой отражающей способностей, не отвечающие современным требованиям к осветительным приборам, что вызывает дополнительный расход электроэнергии за счёт увеличенного количества светильников и завышенной мощности источников света. В связи с этим рекомендуется замена старых светильников в рабочих кабинетах на новые с повышенной отражающей способностью

В настоящее время всё большее распространение получают компактные люминесцентные лампы (КЛЛ) и СДС с цоколем Е27, Е14, что позволяет использовать более экономичные источники света без замены светильников. Показатели световой отдачи и срока службы КЛЛ и СДС выше, чем у ламп накаливания. Однако, опыт использования данных ламп показал, что работа с настольным светильником с КЛЛ и СДС вызывает быстрое утомление, ослабление концентрации внимания и, как следствие этого - ошибки при работе с текстом, что обусловлено особенностями светораспределения и цветопередачи КЛЛ и СДС выпускаемых в настоящее время промышленностью. Для мощных СДС характерна узкая спектральная характеристика излучения, превышающая порог восприятие человеческого глаза. Поэтому замена ламп должна проводиться постепенно, выборочно (тип ламп) в соответствии с рекомендациями окулистов.

Отсутствие стимулирования персонала приводит к тому, что освещение горит постоянно даже там, где имеется достаточный уровень естественного освещения.
