Поверкой средств измерений называют совокупность действий, выполняемых для определения и оценки погрешностей СИ с целью выяснить, соответствуют ли их точностные характеристики, регламентированным значениям и пригодно ли СИ к применению.
6.4.1 Виды поверок
Вид поверки СИ определяют в зависимости:
какой метрологической службой (МС) произведена государственная или ведомственная);
на каком этапе работы СИ (первичная, периодическая, внеочередная);
от характера поверки (инспекционная, экспертная).
Государственную поверку осуществляют территориальные органы Госстандарта РФ (метрологические институты, центры стандартизации и метрологии). Государственной поверке подлежат средства измерений:
принадлежащие органам государственной метрологической службы, применяемые в качестве исходных образцовых при проведении государственных испытаний и метрологической аттестации, градуировке и поверке на предприятиях (в организациях);
рабочие, предназначенные для измерений при учете материальных ценностей, топливо-энергетических ресурсов, в торговле и медицине, при экспертизах по требованию судебных и следственных органов, государственного арбитража, по заявлению предприятий;
выпускаемые в обращение после изготовления или ремонта.
Поверку СИ предприятий и организаций органы государственной МС проводят в стационарных и передвижных поверочных лабораториях или непосредственно на предприятиях, для чего командируют государственных поверителей или закрепляют ответственных лиц за отдельными районами.
Ведомственной поверке подлежат средства измерений:
предназначенные для проведения измерений, не указанных в перечне СИ, подлежащих обязательной государственной поверке, средства контроля режимов технологических процессов, качества деталей, узлов, готовой продукции;
применяемые для химических анализов сырья и материалов;
применяемых в качестве подчиненных образцов в ведомственной МС;
применяемые в качестве рабочих для измерений, результаты которых используются в пределах предприятия для учета материальных ценностей, топлива и энергии и взаимных расчетов.
Первичную поверку проводят при выпуске СИ из производства и после ремонта;
Государственной первичной поверке подвергаются СИ, подлежащие обязательной государственной поверке, а также все СИ после ремонта, выполненного приборостроительными предприятиями для сторонних организаций. Государственную первичную поверку проводят органы Госстандарта РФ на контрольно-поверочных пунктах (КПП), специально организуемых на приборостроительных и прибороремонтных предприятиях. На государственную первичную поверку средства измерения предъявляют после их приемки ОТК или лицом, ответственным за качество изготовления и ремонта СИ.
Ведомственную первичную поверку проводят МС предприятия (организации), По согласованию с органами Госстандарта РФ допускается проведение поверки работниками ОТК предприятия (организации), получившими квалификацию ведомственного поверителя.
Средство измерения, предназначенное к эксплуатации после ремонта, выполненного предприятием (организацией) для собственных нужд и не подлежащие обязательной государственной поверке, подвергаются ведомственной первичной поверке, которую проводят в соответствии с регистрационным удостоверением на право поверки, выданного органом Госстандарта. Если такого удостоверения у предприятия нет, то СИ могут быть представлены на первичную поверку в другую МС своего министерства (ведомства), имеющую право проводить поверку таких средств, или в орган Госстандарта.
На поверяемое СИ наносят оттиск поверительного клейма МС или оформляют документ о ведомственной первичной поверке, которые являются действительными и вне предприятия-изготовителя в течение поверочного периода. СИ, прошедшее первичную поверку и нереализованное предприятием-изготовителем в течение половины срока гарантии, подлежат повторной поверке непосредственно перед отправкой потребителю.
Периодическую поверку проводят при эксплуатации и хранении средств измерений через определенные межповерочные интервалы, установленные при проведении государственных приемочных испытаний СИ или при метрологической аттестации на основе показателей надежности для обеспечения соответствия метрологических характеристик нормированным значениям на период между поверками. СИ, находящееся на длительном хранении, срок которого превышает межповерочный интервал, не подвергаются периодической поверке при условии соблюдения требований к консервации и хранению. Поверку таких СИ проводят перед началом эксплуатации.
Индикаторами называются СИ, применяемые только для установления факта изменения ФВ без количественной оценки этого изменения. На лицевой стороне такого СИ Наносят обозначение «И» (индикатор). Они поверке не подвергаются. Периодической поверке могут не подвергаться СИ, применяемые для учебных (демонстрационных ) целей. На них наносят обозначение «У» (учебный). Для других целей эти средства применяться не могут.
Внеочередную поверку проводят при эксплуатации и хранении СИ вне зависимости от сроков их периодической поверки. Осуществляют ее органы государственной и ведомственной МС при:
установке СИ, являющимся комплектующими изделиями, после истечении половины их гарантийного срока, если срок поверки наступает ранее поверки СИ, в комплект которых они входят;
повреждении поверительного клейма, пломбы или утрате документов, подтверждающих прохождение СИ периодической или первичной поверки;
вводе в действие СИ после длительного хранения, в течение которого они не подвергались периодической поверке;
необходимости удостовериться в исправности СИ;
поступления СИ в продажу после длительного хранения, если срок хранения превышает межповерочный интервал;
проведения входного контроля на предприятии;
возврата на хранение после эксплуатации;
корректировки межповерочных интервалов.
Экспертную поверку проводят органы государственной МС при метрологической экспертизе СИ по требованию суда, прокуратуры, органов дознания, государственного арбитража, по письменному заявлению предприятий, а также отдельных граждан при возникновении спорных вопросов. Если СИ по результатам экспертной поверки признано непригодным к применению, то поверительные клейма погашаются, а в документах, удостоверяющих поверку, делается соответствующая запись. СИ, являющиеся вещественными доказательствами, оставляются в том виде, в каком были представлены на метрологическую экспертизу.
Инспекционную поверку проводят при осуществлении на предприятиях (организациях) метрологического надзора (контроля) за состоянием и применением СИ для установления:
исправности СИ;
правильности последней поверки;
соответствия принятых межповерочных интервалов условиям эксплуатации.
Если результаты поверки показывают неудовлетворительное состояние СИ, то поверительные клейма погашают, свидетельства о поверке аннулируют, а в паспортах или других (или заменяющих) эксплуатационных документах на СИ делается запись о непригодности их к применению.
6.4.2 Методы поверок.
В основу классификации применяемых методов поверки положены следующие признаки, в соответствии с которыми СИ могут быть поверены:
без применения компаратора (прибора сравнения), т.е. непосредственным сличением поверяемого СИ с образцовым того же вида;
сличением поверяемого СИ с образцовым того же вида с помощью компаратора;
прямым измерением поверяемым измерительным прибором величины, воспроизводимой образцовой мерой;
прямым измерением образцовым измерительным прибором величины, воспроизводимой подвергаемой поверке мерой;
косвенным измерением величины, воспроизводимой мерой или измеряемой прибором, подвергаемыми проверке.
Метод непосредственного сличения двух СИ без применения компараторов или каких-либо других промежуточных приборов широко применяется при поверке различных СИ. Основой метода служит измерение одного и того же значения ФВ аналогичными по роду измеряемой величины поверяемым и образцовым приборами. При поверке данным методом устанавливают требуемое значение Х, затем сравнивают показания поверяемого прибора Хп с показаниями образцового Хо и определяют разность Δ = Хп - Хо.
Метод сличения поверяемого СИ с образцовым того же типа с помощью компаратора (прибора сравнения) заключается в том, что в ряде случаев невозможно сравнить два СИ (нельзя непосредственно сравнить размеры мер магнитных или электрических величин). Измерение этих величин выполняют введением в схему поверки некоторого промежуточного звена - компаратора, позволяющего косвенно сравнить две однородные или разнородные ФВ. Компаратором может быть любое СИ, одинаково реагирующее на сигнал образцового и поверяемого СИ. При сличении мер сопротивления, индуктивности, емкости в качестве компараторов используют мосты постоянного или переменного тока, а при сличении мер сопротивления и ЭДС – потенциометры.
Методы прямого измерения находят широкое применение при поверке мер и измерительных приборов различных ФВ. При его реализации производят
Измерение меры с помощью измерительного прибора и определяют абсолютную погрешность Δ = Хп - Хо, где Хп - показание поверяемого прибора или номинальное значение ФВ, воспроизводимое поверяемой мерой, Хо – номинальное значение ФВ, воспроизводимое образцовой мерой, или показание образцового прибора.

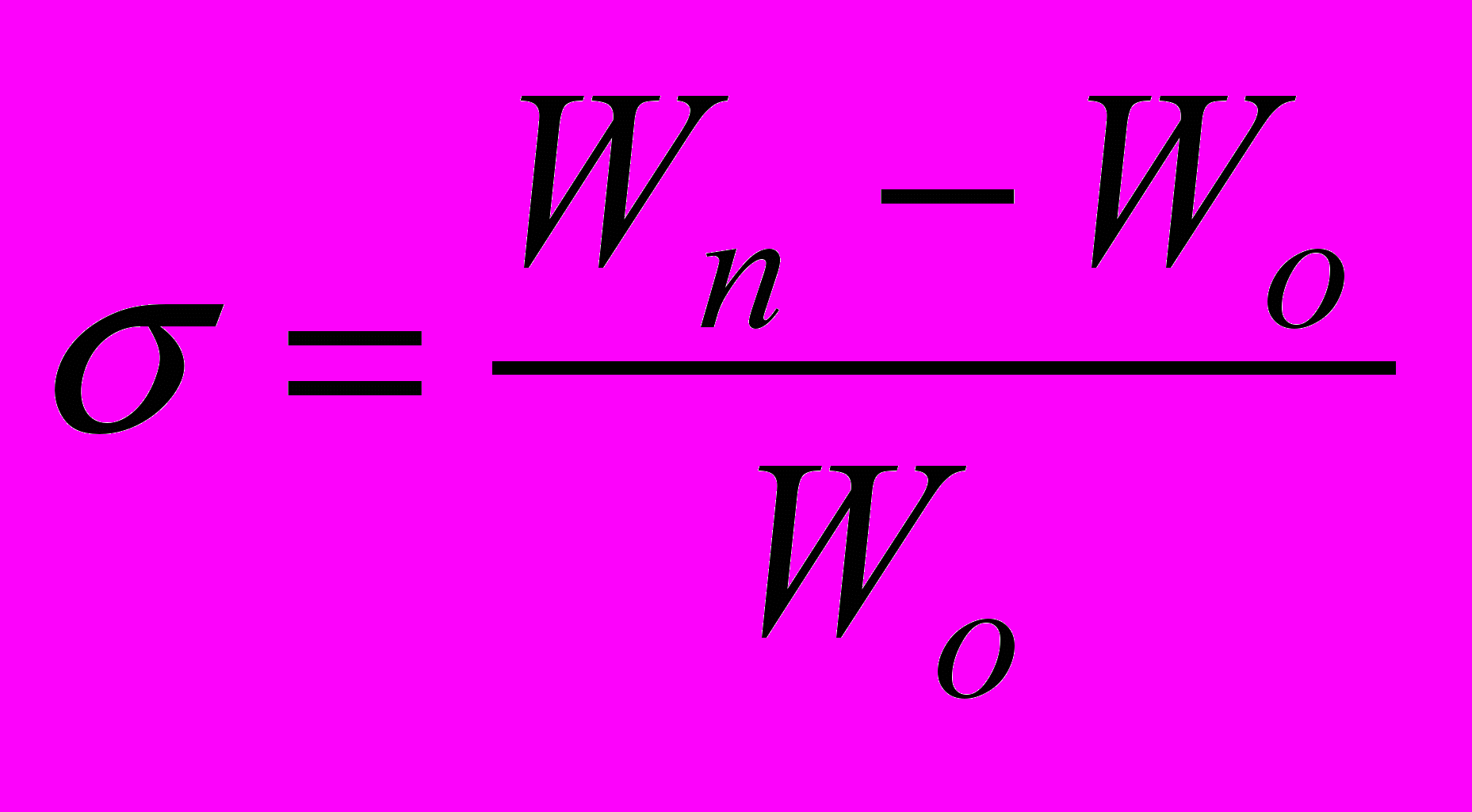

При реализации метода косвенных измерений величины, воспроизводимой мерой или измеряемой прибором, о действительном размере меры и измеряемой поверяемым прибором величины судят на основании прямых измерений нескольких величин, связанных с искомой определенной зависимостью. Метод применяют тогда, когда действительное значения величин, воспроизводимое поверяемым СИ, невозможно определить прямым измерением, или когда косвенные методы более просты и точны по сравнению с прямыми. На основании прямых измерений и по их данным выполняют расчет. Только путем расчета, основанного на определенных зависимостях между искомой величиной и результатами прямых измерений определяют значение величины, т.е. находят результат косвенного измерения. Например, определяют систематическую составляющую относительной погрешности электрического счетчика с помощью ваттметра и секундомера. Погрешность поверяемого счетчика в процентах находят по формуле:
,где Wп – значение электрической энергии по показаниям поверяемого счетчика; Wo – действительное значение электрической энергии по показаниям образцовых приборов. Wп = С × N, где С – постоянная счетчика, С = 3600 × 1000 / А вт×с/об; N – количество оборотов диска счетчика при поверке; А - количество оборотов диска счетчика, соответствующее 1 кВт×ч; Wo = Po × to, где Po - действительное значение мощности, измеряемое образцовым ваттметром в течение времени to , измеренного образцовым секундомером.
При выполнении поверки методом косвенных измерений величин, измеряемых поверяемыми приборами или воспроизводимых поверяемыми мерами, следует учитывать тот факт, что конечный результат отягощен составляющими погрешностями прямых измерений.
6.4.3 Поверочная схема – это утвержденный в установленном порядке документ, регламентирующий средства, методы и точность передачи размера единицы ФВ от государственного эталона или исходного образцового к рабочим СИ. Различают государственные, ведомственные и локальные поверочные схемы органов государственной или ведомственной МС. Государственная поверочная схема распространяется на все СИ данной ФВ, применяемые в стране. Государственную поверочную схему разрабатывают в качестве государственного стандарта. Ведомственная поверочная схема распространяется на СИ, подлежащие поверке внутри ведомства. Ведомственную поверочную схему разрабатывают в качестве ведомственного НТД. Допускается ведомственную поверочную схему разрабатывать в виде отраслевого стандарта. Перед утверждением ведомственная поверочная схема должна быть согласована с главным центром (центром) эталонов – разработчиком государственной поверочной схемы СИ данной ФВ. Локальная поверочная схема распространяется на СИ, подлежащие поверке в данном органе государственной или ведомственной МС. Локальную поверочную схему разрабатывают в качестве НТД организации (предприятия). Она может быть разработана в виде СТП. Локальную поверочную схему согласовывают с территориальным органом государственной МС.
Поверочная схема должна включать не менее двух ступеней передачи размера единицы. Стандарты, устанавливающие государственную поверочную схему, состоят из чертежа и текстовой части, содержащей пояснения к чертежу. Ведомственная и локальная поверочные схемы оформляют в виде чертежа, который допускается дополнять текстовой частью.
На чертеже поверочной схемы указываются:
наименование СИ и методов поверки;
номинальное значение или диапазоны значений ФВ;
допускаемые значения погрешностей СИ;
допускаемые значения погрешностей методов поверки.
В ведомственных и локальных поверочных схемах могут указываться обозначения конкретных СИ.
Чертеж поверочной схемы состоит из полей, расположенных друг под другом и разделенных штриховыми линиями. Поля имеют следующие наименования:
«Эталоны» или «Государственный эталон» (если вторичные эталоны отсутствуют);
«Образцовые средства измерений n–го разряда» (для каждого разряда – отдельное поле);
«Образцовые средства измерений заимствованные из других государственных поверочных схем»;
«Рабочие средства измерений».
Если ведомственную или локальную поверочную схему возглавляют образцовые СИ (вторичный эталон), верхнее поле ее чертежа имеет наименование «Исходные образцовые СИ» («Эталоны»).
