Тонкая Ethernet

Самым простым типом кабельной проводки Ethernet является спецификация 10Base-2. Поскольку в этом варианте используется тонкий коаксиальный кабель, то спецификацию 10Base-2 часто называют ThinNet (тонкая сеть) или CheapNet (дешевая сеть).

Топология тонкой Ethernet, как и толстой Ethernet, также относится к шинному типу: любые передаваемые данные распространяются по всей длине кабеля и "видны" сразу всем узлам сети.

Трансивер тонкой Ethernet обычно встроен в сетевую плату. Подключение трансивера к кабелю осуществляется с помощью тройника (T–образного разъема). Такое соединение называется соединением типа BNC. Иногда в тонкой Ethernet могут использоваться и внешние трансиверы. Расстояние между отдельными трансиверами в кабельном сегменте тонкой Ethernet должно составлять не менее 1 м. BNC – разъем гальванически развязан со схемами сетевого адаптера узла, напряжение изоляции – 100-150 В. Оплетка кабеля должна заземляться только в одной точке.

В сети Ethernet может быть до пяти сегментов (4 повторителя), но только в трех из них могут находиться узлы. Остальные два сегмента предназначены для расширения сети на большие расстояния, следовательно, максимальный размер сети 10Base-2 составляет 925 м.

Спецификация сегмента тонкой Ethernet предполагает подключение не более
30 рабочих станций на сегмент, созданный на основе коаксиального кабеля типа
RG-58A/U. Кабель прокладывается вдоль маршрута, где размещены рабочие станции или устройства локальной сети. Вдоль кабеля расположены тройники для подключения к сетевым картам отдельных узлов сети. На концах сегмента подключаются 50-омные оконечные резисторы (терминаторы). Максимальная длина сегмента тонкой Ethernet составляет 185 м.

В среде тонкой Ethernet часто используются многопортовые повторители, которые устанавливаются с целью объединения отдельных сегментов Ethernet по схеме разветвляющейся звезды (рис.11). Этот вариант схемы кабельных соединений позволяет реализовать эффективный комбинированный метод, использующий одновременно линейные сегменты и элементы схемы типа звезда (несмотря на то, что приведенная на рис.11 схема имеет вид звезды, по логической организации она эквивалентна шине).





Рис.11. Компоновка тонкой Ethernet с многопортовым повторителем.


Спецификация 10Base-2

Среда передачи	Коаксиальный кабель RG-58/U (одножильный), RG-56A/U (многожильный), RG-58C/U (военная приемка)
Волновое сопротивление	50 Ом
Максимальная длина сегмента	185 м
Число подключений к сегменту	30
Минимальное расстояние между станциями	1 м
Использование повторителей	Правило "5-4-3"
Максимальная длина сети	925 м
Разъем сетевого адаптера	BNC

Ethernet на витой паре

Среди стандартных версий Ethernet самой популярной является версия 10Base-T (Twisted Pair Ethernet) с однополосной передачей по неэкранированной витой паре категории 3 или 5. Обычно такая сеть имеет топологию звезды (рис.12).





Рис.12. Топология сети Ethernet на витой паре 10Base-T.


Узлы сети подключаются к сети посредством разъемов RJ-45, встроенных, как правило, в сетевую плату. Кабель UTP (Unshielded Twisted Pair – неэкранированная витая пара) подсоединяет каждый узел сети к интеллектуальному многопортовому кабельному повторителю с помощью порта непосредственного подключения UTP. Максимальное расстояние между узлом сети и концентратором – 100 м. Одна витая пара требуется для передачи данных от станции к повторителю (выход Tx сетевого адаптера), а другая - для передачи данных в обратном направлении (вход Rx сетевого адаптера). Возможно двухтотечное соединение пары узлов между собой без применения концентратора.

Многопортовые повторители в данном случае называются концентраторами или хабами (Hub). Концентратор осуществляет функции повторителя сигналов на всех отрезках витых пар, подключенных ко всем его портам, так что образуется единая среда передачи данных - логический моноканал (логическая общая шина). Концентратор также обнаруживает коллизии в сегменте (в случае одновременного приема сигналов по нескольким своим входам Rx) и посылает последовательность запирания (jam-последовательность) на все свои Tx- выходы.

Отметим, что кабельные концентраторы или многопортовые повторители UTP обеспечивают более сложную (чем в Ethernet на коаксиальном кабеле) схему регенерации сигнала, вследствие чего система обнаружения конфликтов 10Base-T отличается от схем обнаружения, работающих на основе стандартных трансиверов толстой и тонкой Ethernet.

Концентраторы 10Base-T можно соединять между собой с помощью тех же портов, которые предназначены для подключения конечных узлов. Для обеспечения синхронизации станций и надежного обнаружения коллизий в стандарте определено максимальное число концентраторов, располагаемых между любыми двумя станциями, а именно 4. Это правило носит название "правило 4-х хабов".

Чтобы обеспечить выполнение этого правила в сетях с большим числом узлов, концентраторы обычно соединяют друг с другом иерархическим способом, образуя древовидную структуру из 2-3 уровней иерархии (рис.13). Видим, что в схеме на рис.13 между любыми двумя узлами сети располагается не более трех концентраторов.

Некоторые повторители и кабельные концентраторы могут, кроме того, связывать воедино сегменты сред ThickNet, ThinNet и UTP.





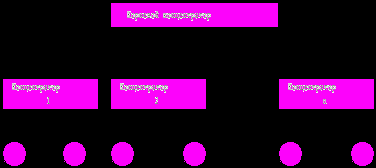

Рис.13. Иерархическая структура сети 10Base-T Ethernet.


Спецификация 10Base-T

Среда передачи	Витая пара UTP категории 3 или 5
Волновое сопротивление	50 Ом
Максимальный диаметр сети	500 м
Максимальное число станций в сети	1024
Максимальная длина кабеля между узлом и концентратором	Не более 100 м
Использование концентраторов	Правило "4 хаба"
Разъем сетевого адаптера	RJ-45

Сети 10Base - T обладают по сравнению с коаксиальными вариантами Ethernet рядом преимуществ, которые связаны с разделением общего физического кабеля на отдельные кабельные отрезки. И хотя логически эти отрезки по-прежнему образуют моноканал, их физическое разделение позволяет контролировать состояние кабельных отрезков и отключать их в случае обрыва, короткого замыкания или неисправности сетевого адаптера на индивидуальной основе. Концентратор обычно автоматически выполняет такие контрольные действия, уведомляя при этом администратора о возникшей проблеме.

В стандарте 10Base-T определена процедура тестирования физической работоспособности отрезка кабеля, соединяющего трансивер конечного узла и порт концентратора. Эта процедура называется тестом связности (link test), который основан на передаче каждые 16 мс специальных импульсов J и K манчестерского кода между передатчиком и приемником каждой витой пары. Если тест не проходит, то порт блокируется и отключает проблемный узел от сети. Т.к. коды J и K являются запрещенными при передаче истинных кадров, то тестовые последовательности не влияют на работу алгоритма доступа к среде. В случае неисправности неработающий порт отключается, но импульсы link test продолжают посылаться в порт с тем, чтобы при восстановлении устройства работа с ним была продолжена.

К ситуациям, в которых происходит отключение порта, относятся:

• ошибки на уровне кадра, когда интенсивность прохождения через порт ошибочных кадров (неверная контрольная сумма, неверная длина кадров, неоформленный заголовок кадра) превышает заданный порог;

• множественные коллизии, когда концентратор фиксирует, что источником коллизий был один и тот же порт 60 раз подряд;

• затянувшаяся передача (jabber), когда время передачи превышает время передачи кадра максимальной длины.


Таким образом, благодаря концентраторам сеть Ethernet приобрела некоторые черты отказоустойчивой системы.

Кроме того, разделение цепей приема и передачи позволяет реализовать полнодуплексный режим (full duplex mode) обмен данными между двумя точками. Однако этот режим уже не может использовать разделяемую среду передачи: для него нужно использовать либо коммутаторы, либо двухточечное соединение узлов.
