Автономный Источник Электричества


Задачей моей работы состояла в разработке и создании небольшого, компактного источника электричества в условиях отсутствия электросети. За основу я взял несколько способов получения электроэнергии, не наносящих урон окружающей среде, а именно:
  • Использование энергии солнца
  • Использование мускульной силы человека
  • Использование эффекта Зеебека (Термоэлектрического эффекта)
  • Извлечение энергии из химической реакции

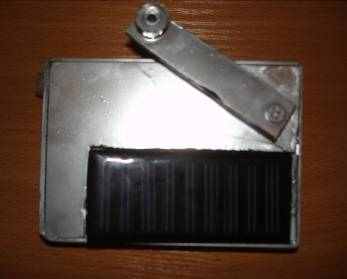

Внешний вид готового прибора представлен на фото ниже(Фото 1):




Фото 1

Рассмотрим каждый из используемых источников электричества и то, как он был осуществлен в АИЭ:
  • Энергия солнца. Для преобразования солнечного света в электричество, была установлена высокоэффективная (КПД >15%) солнечная панель. При попадании света на фотоэлемент начинается выработка электроэнергии.
  • Мускульная сила человека. Здесь энергия извлекается с помощью обычного электродвигателя, который выступает в роли генератора. Чтобы вырабатывалось электричество необходимо вращать подвижную ручку, соединенную с генератором.
  • Химическая реакция. Две пластины( Медная и цинковая) должны быть помещены в соленую воду или землю. Химическая реакция, протекающая при таких условиях, также снабжает устройство электричеством.
  • Т
    Рис.1

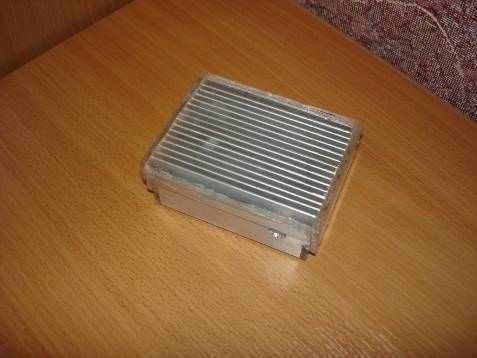

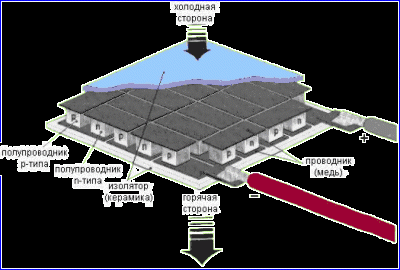

    ермоэлектрический эффект. Данный источник электрической энергии находится вне корпуса устройства и представляет из себя массивный алюминиевый радиатор (Для большей теплоемкости радиатор был превращен в герметичный водоблок), два элемента Пельте соединенных последовательно, алюминиевую пластину(Фото 2). Работает такой источник на эффекте открытом немецким физиком Т.И.Зеебеком в 1821. Главными элементами этого источника являются два элемента Пельтье(Рис.1). При подаче электрического

тока на эти элементы начинается «Перекачка» тепла с одной стороны на другую. Элементы начинают работать в обратном режиме если создать разницу температур

между сторонами(Т.е. на выводах элемента появляется электрический ток когда одна сторона элемента нагревается, а другая охлаждается).Такой источник электричества крайне многофункционален: Зимой, находясь на пикнике можно расположить блок вблизи костра. Летом источник можно положить в проточную реку, причем чем вода холоднее тем лучше(Система герметична, а значит нет опасности, что блок выйдет из строя). Также с помощью этого источника можно преобразовывать энергию солнца в электричество(КПД будет ниже чем у фотоэлементов, но все же будет существенен).





Фото 2

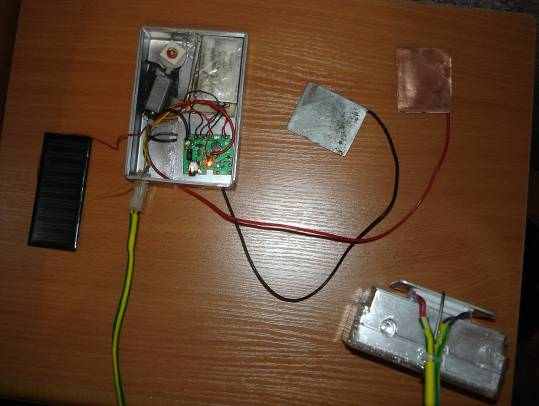

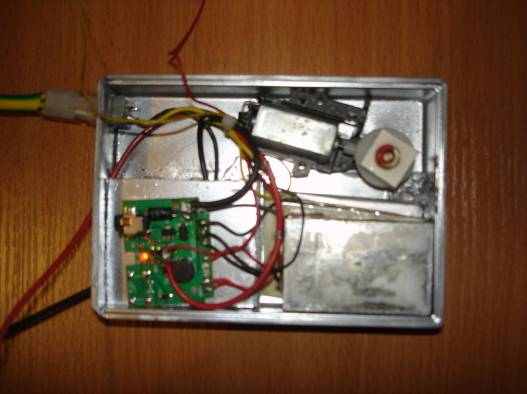

Внутреннее устройство прибора показано на фотографиях 3 и 4 (Под цифрами обозначены: 1-Аккумуляторы, 2-электродвигатель, 3-плата контролер, 4-солнечная панель, 5 - медная пластина электрод, 6 - цинковая пластина электрод,, 7- Элементы Пельтье)


1

2

3

Фото 3




Фото 4

Как было сказано выше, устройство обладает способностью запасать электричество, с помощью аккумуляторов. Их общая емкость составляет 2800 mAh. Такого запаса хватает на то, чтобы полностью зарядить сотовый телефон несколько раз. Заряд и разряд аккумуляторов производиться через специальную плату контроллер, которая обеспечивает безопасный заряд как самих аккумуляторов, так и устройств от них заряжающихся.


Фото 5

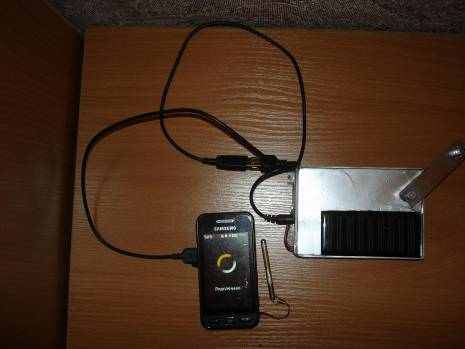

На фото 5 АИЭ соединен с сотовым телефоном, через USB кабель. Можно увидеть, что телефон опознал прибор как зарядное устройство. Время полной зарядки телефона составило около часа. Корпус прибора окрашен в серебристый цвет, для того чтобы предотвратить его перегрев в жаркую, солнечную погоду.


Смета расходов*:

Товар

Цена, руб

Солнечная панель

250

Плата контроллер

300

Элементы Пельтье 2(штуки)

800

Аккумуляторы Литий – полимерные 3(штуки)

450

Краска аэрозольная эмаль - акриловая

160


*В данной таблице указанны только существенные расходы. Траты на клей, припой, флюс, провод, термоусадочную трубку и т.п. в смете не указанны.


Вывод: Таким образом было создано устройство, способное снабжать электричеством различные приборы, не используя электросеть, не производя вредных выбросов в атмосферу, а значит внести свой небольшой вклад в сохранение климата планеты на которой живем – на планете Земля.
