СОДЕРЖАНИЕ

Введение

1 Постановка задачи на проектирование КС

Описание предметной области.
Характеристика и состав структурных подразделений
Основные требования к КС салона красоты «Миллениум»

2 Технический проект и расчет стоимости КС

2.1 Обоснование выбора топологии

2.2 Функциональная схема ЛВС и перечень аппаратных средств

2.3 Выбор оптимальной конфигурации ЛВС

2.4 Трассировка кабельной сети и расчет длинны кабельного соединения

2.5. Надежность ЛВС

2.6. Стоимостная оценка проектного решения по конфигурации КС

3 Разработка гипертекстовой информационной системы

Заключение

Список использованных источников и литературы

Приложения

ВВЕДЕНИЕ

Целью данной курсовой работы является проектирование сети для салона красоты «Миллениум». Локальная сеть может использоваться для быстрой и удобной передачи массивов данных, информации, организованной работы отделов, слежения специалистов за состоянием рабочих компьютеров.

В условиях рыночной экономики информация выступает как один из важнейших товаров.

Любая компьютерная система, состоящая из нескольких компьютеров, наверняка перерастет в более сложную систему, которая потребует высокоскоростного обмена данными между компьютерами с сервисными возможностями. Такой обмен не может быть организован при помощи стандартных простых средств операционных систем (ОС) и прикладных программ, а требует организации принципиально новой информационной структуры - сети.

Задание состоит в проектировании вычислительной сети как основы комплекса технических средств информационной системы в салоне красоты «Миллениум».

В ходе курсовой работы был определён кадровый состав, предложена планировка помещения салона с расположением компьютеров, затем на основании этих данных предложен оптимальный вариант локальной сети, рассчитана ее стоимость и работоспособность. В последнем разделе курсовой работы был разработан сайт салона. Чтобы являться конкурентоспособными среди большого числа других салонов красоты, необходимо создание гипертекстовой информационной системы и размещение её в сети Интернет. Это позволит привлечь новых клиентов и повысить наш рейтинг.

^

1ПОСТАНОВКА ЗАДАЧИ НА ПРОЕКТИРОВАНИЕ КС

Описание предметной области.

Трудно представить современное предприятие, независимо от сферы его деятельности, без парка персональных компьютеров. И салон красоты не является исключением.

Сегодня салоны красоты стали неотъемлемой частью нашего быта, существует огромное число салонов красоты и предлагаемых ними услуг.

Предприятия индустрии красоты имеют характерные отличительные признаки, определяющие их класс, тип и направление. Это определяет ценовую политику организации, загруженность клиентами, правила поведения в коллективе и количество специалистов, подбор используемых методик и другие параметры салонного бизнеса. Услуги красивого бизнеса должны отвечать требованиям, общим для всех организаций, оказывающих эти услуги. Обязательными из них являются: высокое качество оказания услуг; эффективность той или иной процедуры; квалификация специалистов и мастеров оказывающих услуги.

Салон красоты «Миллениум» ориентирован на средний класс населения. Наш салон предлагает огромное количество услуг различной стоимости и сложности.

Салон «Миллениум» находиться на первом этаже пятиэтажного здание и имеет отдельный вход с улицы.

1.2 Характеристика и состав структурных подразделений

салона красоты «Миллениум»

В сфере кадровой политики в салоне красоты «Миллениум» сформирована мощная команда профессионалов, способная развиваться и удовлетворять различные желания своих клиентов.

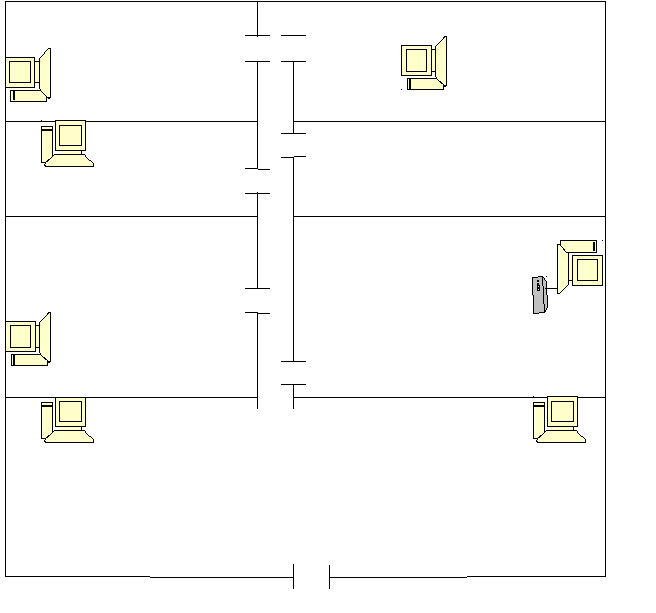

В офисе семь помещений плюс подсобные помещения. Всего в здании находиться семь персональных компьютеров, подключенных к локальной сети в том числе и сервер:

1) кабинет директора:

- компьютер директора;

2) холл:

- компьютер администратора (график работы, расписание приема клиентов, перечень услуг и их стоимость)

- компьютер охраны

- парикмахеры;

косметологический кабинет:

- компьютер косметолога;

4) бухгалтерия:

- главный бухгалтер (финансовые операции, сведение баланса);

- сервер;

5) кабинет маникюра и педикюра:

- мастер маникюра;

- мастер педикюра

6) кабинет загара:

- компьютер для контроля времени загара;

7) кабинет для татуажа:

- компьютер художника по татуировкам;

Всего в салоне 22 сотрудника, учитывая, что не у каждого из них свой компьютер в салоне семь персональных компьютеров в том числе и сервер.

Рис 1.1. Схема взаимосвязей основных структурных подразделений

1.3 Основные требования к КС салона красоты «Миллениум»

Программное обеспечение сервера - ОС Microsoft® Windows® Server Standard 2003 R2 Win32 Service Pack 2 — операционная система, которая обеспечивает контроль над серверами и расширенную защиту, помогает повысить гибкость сетевой инфраструктуры. Windows Server Standard 2003 защищает сервера сети, данные и учетные записи пользователей от сбоев и вторжений. Диспетчер серверов ускоряет установку и настройку серверов и упрощает текущее управление серверными ролями из единой консоли. Встроенный язык программирования, позволяет администратору автоматизировать выполнение постоянных операций по управлению системами на нескольких серверах. ОС разработана специально для малого бизнеса и небольших отделов компаний и обеспечивает эффективное создание общего доступа к файлам и принтерам, безопасное подключение к интернету, централизованное развертывание настольных приложений и веб-решения для организации взаимодействия сотрудников, партнеров, клиентов.

Основная задача сети – обработка данных, передача изображений, звуковых и видиофайлов. По примерным расчетам, для комфортной работы всех сотрудников, сеть должна пропускать информацию со скоростью не менее 100 Мбит/с.

Сеть находится в пределах здания, то есть будет минимально подвержена климатическим условиям. Помимо компьютеров и сопутствующей IT-техники (принтеры, сканеры, телефоны, факсы и т.д.) ничто не будет влиять на работу сети.

^ 2 ТЕХНИЧЕСКИЙ ПРОЕКТ И РАСЧЁТ СТОИМОСТИ КС

2.1 Обоснование выбора топологии

В первую очередь необходимо выбрать способ организации физических связей, то есть топологию. Под топологией вычислительной сети понимается конфигурация графа, вершинам которого соответствуют компьютеры сети (иногда и другое оборудование, например концентраторы).
Топология сети обуславливает ее характеристики.

Топология сети влияет на:

. состав необходимого сетевого оборудования;

. возможность расширения сети (наращиваемость);

. способ управления сетью;

. характеристики и параметры сетевого оборудования:

. надежность,

. стоимость,

. задержка,

. пропускная способность.

Компьютерная сеть будет построена в соответствии с топологией «иерархическая звезда». В настоящее время иерархическая звезда является самым распространенным типом топологии связей как в локальных, так и глобальных.
Необходимо учитывать не только физическую структуру сети, но и логическую. Логическая структура сети должна учитывать большую интенсивность трафика внутри каждого отдела и меньшую интенсивность обмена данными между отделами. Т.е. лучше, чтобы сообщения, которые передают компьютеры одного отдела, выходили бы за пределы этой части сети в том и только в том случае, если эти кадры направлены какому-либо компьютеру из других отделов. При такой организации работы сети ее - производительность существенно повысится, так как компьютеры одного отдела не будут простаивать в то время, когда обмениваются данными компьютеры других отделов.

Это наиболее удачная для данного типа сети топология, с тремя свитчами на витой паре по технологии Fast Ethernet стандарта IEEE 802.3. Выбор обусловлен скоростными качествами данного типа топологии, логичностью разбиения сети по отделам. Архитектура иерархической звезды обеспечивает максимальную гибкость управления и максимальную способность адаптации системы к новым приложениям.

2.2 Функциональная схема ЛВС и перечень аппаратных средств

На рис.2.1. представлена функциональная схема ЛВС.

Главный

бухгалтер Сервер

Концентратор

Директор Администратор Начальник Косметолог Художник Солярий

охраны татуировок

Перечень аппаратных средств:

рабочие станции;
сервер;
концентратор;
сетевые адаптеры;
линии связи;
сетевое программное обеспечение.

2.3 Выбор оптимальной конфигурации ЛВС

Таблица 2.1

Оптимальная конфигурация ЛВС

№	Компонент	Характеристика
1	Топология	Звезда

3	Линия связи	Неэкранированная или экранированная витая пара категории 5е.
4	Сетевые адаптеры	Fast Ethernet 100 BaseTX
5	Ретрансляторы (повторители, концентраторы, коммутаторы, мосты, маршрутизаторы, шлюзы)	Концентратор
6	Управление совместным использование ресурсов	Сеть на основе сервера с компьютерами-клиентами; клиент-серверная модель построения
7	Совместное использование периферийных устройств	-
8	Поддерживаемые приложения	Электронная почта, обработка факсимильных сообщений, организация коллективных работ в среде электронного документооборота, работа с базами данных с использованием специальных серверов, работа в среде Фотошоп, а так же с видеоматериалами.

2.4. Трассировка кабельной сети и расчет длинны кабельного соединения

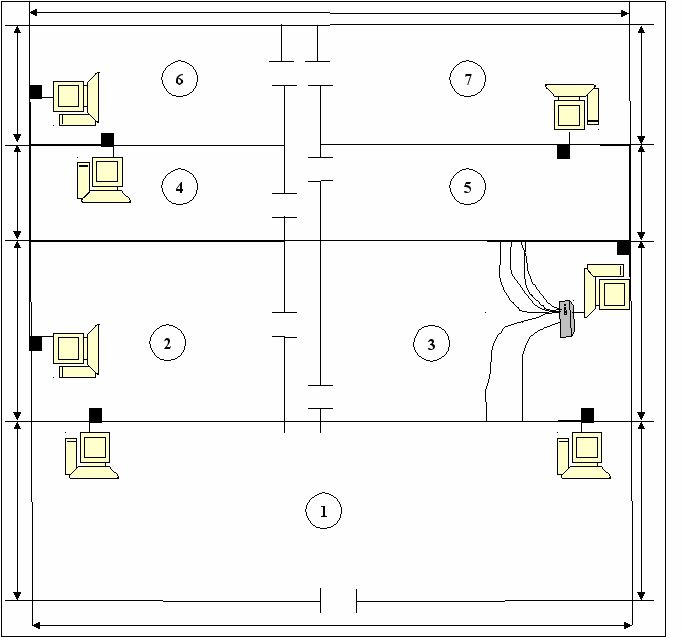

На рис. 2.2. Представлена схема трассировки кабеля.

Холл
Кабинет директора
Кабинет бухгалтера
Кабинет для татуажа
Кабинет маникюра-педекюра
Кабинет загара
Кабинет касмитолога

- розетки. Розетки распаложены на уровне 1 м

Высота патолков 3 м

Растояние от стены до концентратора 2,5 м

Рис. 2.2. Схема трассировки кабеля

Проведём ориентировочную трассировку кабельной сети от концентратора до каждой рабочей станции:

Холл:

- компьютер администратора: 1+2,5+2,5+1+3=10м

- компьютер охранника: 1+2,5+1=4,5

2. Кабинет директора: 1+2,5+9,5+3=16

3. Кабинет татуажа: 1+2,5+9,5+3+1,5=17,5

4. Кабинет косметолога: 1+2,5+3+1,5+2=10

5. Кабинет для загара: 1+2,5+9,5+3+1=18

Сервер: расстояние от концентратора до сервера 0,5 м.

Длина кабельной системы составляет: 76,5

2.5. Надежность ЛВС

Максимальная длина одного кабеля будет составлять 23,5 м и другого кабеля 22м, соответственно максимальный размер будет :

23,5+22= 45,5 м

Т.к. максимальный размер меньше 100м, сеть будет работоспособна.

Рассчитаем работоспособность сети:

1,112*23,5=26,132 битовых интервалов

1,112*22=24,464 битовых интервалов

26,132+24,464+100+140 = 290,596, что меньше 512, значит сеть работоспособна.

2.6. Стоимостная оценка проектного решения по конфигурации КС

На основании данных интернета, составим таблицу 2.2.

Таблица 2.2 – Расходы на сетевое оборудование и программное обеспечение

Наименование	Кол-во	Цена, грн	Сумма
Серверное программное обеспечение Microsoft® Windows® Server Standard 2003 R2 Win32 Service Pack 2	1	6045	6045
Сетевая карта 3Com 10/100 Fast EtherLink Server NIC	9	318	2862
Розетка внешняя 1xRJ-45 UTP, Категория 5e, Dual IDC, Nextconnect, наклонная, белая (NXT-BG-A1121G) 3,91 у.е.	9	30,90	278,1
Концентратор Planet FNSW-2401; 24-Port 10/100 Base-TX Fast Ethernet Switch	1	519,3.	519,3
Кабель КВП-5е 2х2х0,52 (U/UTP2-Cat5e)	80	6,42	513,6
Скобы для крепления кабеля, 5 мм, NETS (NETS-CC5)	550	0,1	55
Сумма			10262,39
Сумма +0,10% за установку			1046,24
Итого			11308,63

^ 3. РАЗРАБОТКА ГИПЕРТЕКСТОВОЙ СИСТЕМЫ САЛОНА КРАСОТЫ «МИЛЛЕНИУМ»

Особое значение на сегодняшний день играет реклама в Internet. С помощью Интернета можно не только найти клиентов, но и предоставить им возможность заказывать услуги, не отходя от компьютера. Большим плюсом для САЛОНА является создание собственного Web-сайта, а также его продвижение.

Web-сайт должен иметь свои индивидуальные особенности, то есть какие-либо отличительные черты, которые выделяли бы его среди конкурентов. Главным помощником в данном вопросе является дизайн.

На сайте присутствует подробная информация о самом салоне, об услугах, персонале, а так же о новинках. Вся информация, отражённая на сайте достоверна.

Web-сайт состоит из следующих страничек:

Главная страница, на которой размещены ссылки на информацию про салон и предоставляемые им услуги. Так же на главной странице размещены картинки-ссылки с помощью которых открываются следующие разделы:

-массаж

-макияж

-маникюр

- цены

-наш адрес и телефон

Функциональная схема

ГЛАВНАЯ

МАССАЖ

МАКИЯЖ

МАНИКЮР

ЦЕНЫ

^ НАШ АДРЕС И ТЕЛЕФОН

3.1 Главная страница

Главная страница разработана для предоставления общих сведений о масштабе, престиже салона, а также о предоставляемых услугах, новинок в косметологии и парикмахерском искусстве. Данная информация может быть полезна не только клиентам, а также людям которых интересует какие либо вопросы в области красоты.

HTML – код представлен в Приложении 1.

Переходя по ссылкам, которые выполнены в виде списка, мы можем узнать информацию о салоне, об услугах, а также ценах и адресе нашего салона. Данная информация даёт возможность так же узнать о персанале, об их уровне квалификации.

HTML – код представлен в Приложении 6.

3.2 Карта сайта

На каждой странице сверху расположены картинки-ссылки, которые помогают перемещаться по сайту.

Нажимая на картинку «массаж», мы выходим на страницу, где предоставлена информация о пользе массажа, о видах массажа которые предложат вам наши массажисты. Так же, вверху есть ссылка на главную страницу.

HTML – код представлен в Приложении 2 и 8.

3.3 Макияж

Далее, перейдя по ссылке макияж, мы сможем более подробно узнать о различных видах макияжа: вечернем, свадебном, повседневном и деловом. HTML – код представлен в Приложении 3.

3.4 Маникюр

Страница «Маникюр» расскажет нашим клиентам о магии маникюра, которой владеют мастера салона, а также позволит увидеть их работы своими глазами и оценить профессионализм.

HTML – код представлен в Приложении 4.

3.5 Цены

Ссылка «Цены» представлена в виде таблице, где можно ознакомиться с ценовой политикой салона «Миллениум».

HTML – код представлен в Приложении 5.

3.6 Наш адрес и телефон

Ссылка «Наш адрес и телефон» разработана для того, чтобы клиенты могли позвонить нам для предварительной записи, высказать свое мнение о салоне и отправить нам на почту, а так же ответить на тесты, которые помогут нам провести маркетинговые исследования, а также для того чтобы все кого заинтересовали наши предложения могли лично посетить салон.

HTML – код представлен в Приложении 6.

3.7 Галерея

С помощью ссылки галерея клиенты могут ознакомиться с уже созданными шедеврами наших мастеров маникюра и парикмахерского искусства, и при желании вернуться с этой страницы на другие.

HTML – код представлен в Приложении 9.

Так же в ходе разработки сайта была создана эмблема салона красоты «Миллениум», которая будет напечатана на визитках и на рекламной вывески, что даст возможность для лучшего запоминания салона людьми.

ЗАКЛЮЧЕНИЕ

Выполнив курсовую работу, можно подвести следующие итоги: при проектировании сетей стандартов 10Base-5/2/T необходимо придерживаться требований, предъявляемых стандартом IEEE 802.3. С другой стороны, выполняя конкретные проекты, часто не удается обойтись этими правилами и приходится заниматься расчетами задержек распространения сигналов или консультироваться у фирм-производителей сетевого оборудования. Однако, если при разработке сети удаётся соблюсти все требования, сеть будет успешно функционировать. Проектирование сети, а, тем более, создание сайта, требуют, помимо технической и теоретической базы, творческого подхода.

Салон красоты «Миллениум» располагается на первом этаже и состоит из семи помещений, не считая подсобных. В штате находится 22 человек, персональный компьютер имеют семь человек в том числе и сервер, подключенные к локальной сети. Итого, включая сервер (работающий под Windows Server 2003 Standard Edition), 7 компьютеров. Основная задача (и нагрузка) сети – передача материалов в виде картинок, фотографий и видеоматериалов с компьютера охранника. Пропускная способность сети должна быть не ниже 100 Мбит/с. Сеть находится в пределах здания и поэтому слабо будет подвержена климатическим условиям и другим вредным факторам.

Проанализировав факты, можно сказать, что наиболее удачной для данного типа сети будет топология типа иерархическая «звезда» на витой паре по технологии Fast Ethernet стандарта IEEE 802.3. Общая длина кабеля (включая запас)–80м. Рассчитав по второй модели работоспособности Fast Ethernet, можно сказать, что сеть работоспособна. Расходы на сетевое оборудование и программное обеспечение составляют - 10262,39, а также установка этого оборудования 10% от стоимости - 1046,24, в сумме – 11308,63грн
