Таблица 1
| Тип сети | Скорость | Трафик | Примечания |
| X.25 | 64 Кб/с | Терминалы | Большие накладные расходы |
| Frame Relay | От 64Кб/с до 2 Мб/С | Локальные сети | Сравнительно новые сети, широко не распространены |
| SMDS | От 1,544 Мб/с до 45 Мб/с | Локальные сети, графика, видео | Совсем новые сети, мало распространены |
2.3. Сети Х.25
Эти сети являются на сегодняшний день самыми распространенными сетями с коммутацией пакетов, в основном из-за того, что долгое время они были единственными доступными сетями такого типа, а также из-за того, что они хорошо работают на ненадежных линиях. Стандарт Х.25 «Интерфейс между оконечным оборудованием данных и аппаратурой передачи данных для терминалов, работающих в пакетном режиме в сетях передачи данных для терминалов, работающих в пакетном режиме в сетях передачи данных общего пользования» был разработан комитетом МККТТ для предоставления терминалам доступа к многочисленным удаленным мейнфреймам через сеть коммутации пакетов. Поэтому этот стандарт наилучшим образом подходит для передачи трафика низкой интенсивности, характерного для терминалов, и в меньшей степени соответствует более высоким требованиям трафика локальных сетей.
Этот стандарт основан на синхронной передаче данных. Асинхронные старт-стопные терминалы подключаются к сети через так называемые пакетные адаптеры данных (ПАД). Один ПАД обычно обеспечивает доступ для 8, 16 и 24 асинхронных терминалов.
Сеть коммутации пакетов состоит из центров коммутации пакетов (ЦКП), расположенных в различных географических точках и соединенных высокоскоростными каналами обмена (Рис.2.3.1.)
В сети предусмотрено преодоление отказов каналов связи между ЦКП путем обхода поврежденного участка сети. Сеть обычно формируется, функционирует и контролируется системой управления сетью, расположенной в одном из центров коммутации пакетов.
Пакет состоит из некоторого количества данных, обычно до 128 байтов, которые передаются через сеть коммутации пакетов по своему назначению в соответствии с адресом, содержащимся в пакете.
Прежде, чем пакет будет передан через сеть, необходимо установить соединение между исходными ООД (оконечным оборудованием данных) терминалами и компьютерами. Существует два типа соединений – коммутируемый виртуальный канал (КВК) и постоянный виртуальный канал (ПВК). КВК можно сравнить с коммутируемым каналом телефонной сети общего пользования. Для установления соединения необходимо знать сетевой номер – адрес пользователя. Рекомендация Х.121 МККТТ определяет международную систему нумерации адресов для сетей передачи данных общего пользования.
Сетевой адрес пользователя состоит из 12 десятичных цифр и 2-х необязательных цифр. Первые три цифры используются для идентификации страны, четвертая для сети внутри страны. Цифры 4-12 представляют внутринациональный номер абонента, то есть каждое подключение к сети имеет индивидуальный внутринациональный номер. Внутринациональный номер состоит в свою очередь из номера местной области и местного номера.
Для установления соединения по виртуальному каналу абонент посылает пакет «запрос соединения», содержащий сетевой адрес пользователя. После подтверждения соединения и осуществления передачи / приема данных, виртуальное соединение может быть ликвидировано (разъединено) путем передачи пакета «запрос разъединения». Один физический канал связи Х.25 между компьютером и сетью пакетной коммутации может поддерживать одновременно несколько коммутируемых виртуальных каналов (КВК).
Постоянный виртуальный канал подобен выделенному каналу в том, что не требуется устанавливать соединение или разъединение. Обмен пакетом по ПВК может происходить в любой момент времени. ПВК формируется системой управления сетью.
Рекомендации МККТТ (международного комитета по телефонии и телеграфии) Х.25 включают в себя протоколы трех нижних уровней модели ISO/OSI:
- На физическом уровне Х.21 и Х.21bis;
- На канальном уровне – процедуру управления каналом LAP-B, идентичную протоколу канального уровня HDLC стека протоколов ISO/OSI;
- На сетевом уровне – протокол Х.25/3 обмена пакетами между оконечным оборудованием и сетью передачи данных.
Протокол физического уровня Х.21 определяет интерфейс между компьютером и цифровым каналом связи, Х.21bis – между компьютером и аналоговым каналом связи (с использованием модемов).
Для канального уровня используется подмножество протокола HDLC, обеспечивающее возможность автоматической передачи в случае возникновения ошибок в линии.
Сетевой уровень реализуется с использованием 14 различных типов пакетов. Общий формат пакета показан на рисунке.
В таблице перечислены все типы пакетов. Так как пакет может интерпретироваться по разному в зависимости от того, поступает ли он в сеть или покидает ее, то типы пакетов разделены на две группы – входящие пакеты и выходящие пакеты.
Так, например, если компьютер в точке А посылает пакет «запрос соединения» машине в точке Б, то в точке Б от трактуется как «входящий запрос соединения».
Рис 2.3.2. Общий формат пакета HDLC
| 1 - 8 | 1 - 8 | 1 – 8/16 | 1 - 8 | 1 - 8 | | 1 - 8 | 16 - 1 | 1 - 8 |
  Ф | А | У | Октет 1 | Октет 2 | | Октет N | КПП | Ф |
| |    Информационное полеБиты 1 2 3 4 5 6 7 8 | | ||||||
| |  Номер группы логического каналаИдентификатор | Идентификатор общего формата (0 бит = бит 8) | | |||||
| | Логического канала (номер логического канала) | | ||||||
| | идентификатор типа пакета | | ||||||
| | . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | | ||||||
| | Дополнительные поля в зависимости от типа пакета. | | ||||||
Табл. Основных пакетов Х.25.
| № | Выходящие пакеты | Входящие пакеты |
| 1 | Запрос соединения | Входящий запрос соединения |
| 2 | Согласие на соединение | Подтверждение соединения |
| 3 | Запрос разъединения | Указание разъединения |
| 4 | Подтверждение разъединения от ООД | Подтверждение разъединения от АПД |
| 5 | Данные ООД | Данные АПД |
| 6 | Прерывание ООД | Прерывание АПД |
| 7 | Подтверждение прерывания ООД | Подтверждение прерывания АПД |
| 8 | Готовность к приему ООД | Готовность к приему АПД |
| 9 | Неготовность к приему ООД | Неготовность к приему АПД |
| 10 | Отказ ООД | Отказ ООД? (АПД?) |
| 11 | Запрос сброса | Указание сброса |
| 12 | Подтверждение сброса ООД | Подтверждение сброса АПД |
| 13 | Запрос рестарта ООД | Указание рестарта |
| 14 | Подтверждение рестарта ООД | Подтверждение рестарта АПД |
Первые четыре типа пакетов в списке (таблице) используются для установления соединения и разъединения КВК. Следующие три – для обмена данными и прерываний. Следующие пять обеспечивают управление потоком данных и функции сброса, а последние два – используются для рестарта.
Виртуальный канал описывается в общем формате пакета как «логический канал». Логический канал имеет идентификатор, состоящий из 12 бит. Этот идентификатор обычно состоит из номера группы логического канала (4 бита) и номера логического канала (8 бит). Таким образом, теоретически возможное количество виртуальных каналов для каждого соединения Х.25 равно 4095. Хотя максимальное число групп логических каналов и равно 12, в конкретной реализации число групп может быть меньше и определяться администрацией сети.
2.4. Сети Frame Relay. (Технология ретрансляции кадров).
Frame relay (англ. «ретрансляция кадров», FR) — протокол канального уровня сетевой модели OSI. Служба коммутации пакетов Frame Relay в настоящее время широко распространена во всём мире. Максимальная скорость, допускаемая протоколом FR — 34,368 мегабит/сек (каналы E3). Коммутация: точка-точка.
Frame Relay был создан в начале 1990-х в качестве замены протоколу X.25 для быстрых надёжных каналов связи, технология FR архитектурно основывалась на X.25 и во многом сходна с этим протоколом, однако в отличие от X.25, рассчитанного на линии с достаточно высокой частотой ошибок, FR изначально ориентировался на физические линии с низкой частотой ошибок, и поэтому большая часть механизмов коррекции ошибок X.25 в состав стандарта FR не вошла. В разработке спецификации принимали участие многие организации; многочисленные поставщики поддерживают каждую из существующих реализаций, производя соответствующее аппаратное и программное обеспечение.
Frame relay обеспечивает множество независимых виртуальных каналов (Virtual Circuits, VC) в одной линии связи, идентифицируемых в FR-сети по идентификаторам подключения к соединению (Data Link Connection Identifier, DLCI). Вместо средств управления потоком включает функции извещения о перегрузках в сети. Возможно назначение минимальной гарантированной скорости (CIR) для каждого виртуального канала.
В основном применяется при построении территориально распределённых корпоративных сетей, а также в составе решений, связанных с обеспечением гарантированной пропускной способности канала передачи данных (VoIP, видеоконференции и т. п.) (Рис. 2.4.1).

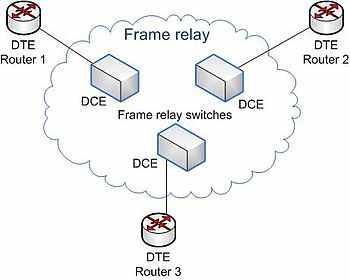

Рис. 2.4.1
Сети FR по сравнению с сетями X.25 гораздо лучше подходят для передачи трафика локальных сетей. Основные преимущества сетей FR заключаются:
- В их низкой избыточности;
- Высокой емкости при низких задержках;
- Надежная передача данных по существующим общественным сетям.
Они специально разработаны как общественные сети для соединения частных локальных сетей. Потребитель может наращивать требуемую пропускную способность частями по 56кб/с.
Сети FR обеспечивают свою пропускную способность и низкие задержки за счет исключения избыточных операций по коррекции ошибок, т. к . они рассчитаны на использование надежных цифровых и волоконно-оптических линий связи. Протокол FR работает в основном только на первых двух уровнях модели OSI и не зависит от верхних уровней стека протокола, из- за чего его легко встраивать в сети.
Протокол FR подразумевает, что оборудование конечных пользователей будет обнаруживать и корректировать ошибки. Это требует некоторой степени интеллектуальности от конечного оборудования, что для современных локальных сетей по большей части справедливо.
FR предлагает независимую адресацию пакетов. Сети FR позволяют устанавливать частные виртуальные каналы между локальными сетями без добавления задержки между узлами. Поле адреса состоит из 11бит и называют идентификатором связи данных.
Это поле содержит номер виртуального канала, соответствующий определенному порту сетевого моста или маршрута. Посылающее устройство помещает этот адрес в кадр (фрейм) и передает кадр в сеть для перемещения к приемному устройству. Сеть FR определяет, каким образом данные будут передаваться по глобальной сети. Для этих целей можно выбрать сервис с коммутацией каналов, коммутацией пакетов или сервис Fast Packet. Сервис Fast Packet наиболее подходит в качестве метода для взаимосвязи глобальных сетей. Этот метод разработан на основе протокола X.25, из которого исключены большинство функций коррекции ошибок и процедур повторных передач, а также уменьшена длинна заголовка, чтобы снизить накладные расходы.
Целостность данных обеспечивается только проверкой данных с помощью циклической контрольной суммы, причем любой пакет с ошибочной контрольной суммой просто удаляется. Повторную передачу данных обеспечивают конечные узлы.
В настоящее время разработаны стандарты, обеспечивающие совместимость сетей FR с другими сетями и протоколами.
В частности, разработаны протоколы, описывающие передачу через сеть FR кадров стека протоколов TCP/IP, имеются стандарты, обеспечивающие совместимость FR с самыми высокопроизводительными и современными сетями ATM.
Основы технологии
Frame Relay обеспечивает возможность передачи данных с коммутацией пакетов через интерфейс между устройствами пользователя (например, маршрутизаторами, мостами, главными вычислительными машинами) и оборудованием сети (например, переключающими узлами). Устройства пользователя часто называют терминальным оборудованием (DTE), в то время как сетевое оборудование, которое обеспечивает согласование с DTE, часто называют устройством завершения работы информационной цепи (DCE). Сеть, обеспечивающая интерфейс Frame Relay, может быть либо общедоступная сеть передачи данных и использованием несущей, либо сеть с оборудованием, находящимся в частном владении, которая обслуживает отдельное предприятие.
В роли сетевого интерфейса, Frame Relay является таким же типом протокола, что и Х.25. Однако Frame Relay значительно отличается от Х.25 по своим функциональным возможностям и по формату. В частности, Frame Relay является протоколом для линии с большим потоком информации, обеспечивая более высокую производительность и эффективность.
В роли интерфейса между оборудованием пользователя и сети, Frame Relay обеспечивает средства для мультиплексирования большого числа логических информационных диалогов (называемых виртуальными цепями) через один физический канал передачи, которое выполняется с помощью статистики. Это отличает его от систем, использующих только технику временного мультиплексирования (TDM) для поддержания множества информационных потоков. Статистическое мультиплексирование Frame Relay обеспечивает более гибкое и эффективное использование доступной полосы пропускания. Оно может использоваться без применения техники TDM или как дополнительное средство для каналов, уже снабженных системами TDM.
Другой важной характеристикой Frame Relay является то, что она использует новейшие достижения технологии передачи глобальных сетей. Более ранние протоколы WAN, такие как Х.25, были разработаны в то время, когда преобладали аналоговые системы передачи данных и медные носители. Эти каналы передачи данных значительно менее надежны, чем доступные сегодня каналы с волоконно-оптическим носителем и цифровой передачей данных. В таких каналах передачи данных протоколы канального уровня могут предшествовать требующим значительных временных затрат алгоритмам исправления ошибок, оставляя это для выполнения на более высоких уровнях протокола. Следовательно, возможны большие производительность и эффективность без ущерба для целостности информации. Именно эта цель преследовалась при разработке Frame Relay. Он включает в себя алгоритм проверки при помощи циклического избыточного кода (CRC) для обнаружения испорченных битов (из-за чего данные могут быть отвергнуты), но в нем отсутствуют какие-либо механизмы для корректирования испорченных данных средствами протокола (например, путем повторной их передачи на данном уровне протокола).
Другим различием между Frame Relay и Х.25 является отсутствие явно выраженного управления потоком для каждой виртуальной цепи. В настоящее время, когда большинство протоколов высших уровней эффективно выполняют свои собственные алгоритмы управления потоком, необходимость в этой функциональной возможности на канальном уровне уменьшилась. Таким образом, Frame Relay не включает явно выраженных процедур управления потоком, которые являются избыточными для этих процедур в высших уровнях. Вместо этого предусмотрены очень простые механизмы уведомления о перегрузках, позволяющие сети информировать какое-либо устройство пользователя о том, что ресурсы сети находятся близко к состоянию перегрузки. Такое уведомление может предупредить протоколы высших уровней о том, что может понадобиться управление потоком.
Стандарты Current Frame Relay адресованы перманентным виртуальным цепям (PVC), определение конфигурации которых и управление осуществляется административным путем в сети Frame Relay. Был также предложен и другой тип виртуальных цепей - коммутируемые виртуальные цепи (SVC). Протокол ISDN предложен в качестве средства сообщения между DTE и DCE для динамичной организации, завершения и управления цепями SVC.
Дополнения LMI
Помимо базовых функций передачи данных протокола Frame Relay, спецификация консорциума Frame Relay включает дополнения LMI, которые делают задачу поддержания крупных межсетей более легкой. Некоторые из дополнений LMI называют "общими"; считается, что они могут быть реализованы всеми, кто взял на вооружение эту спецификацию. Другие функции LMI называют "факультативными". Ниже приводится следующая краткая сводка о дополнениях LMI:
Сообщения о состоянии виртуальных цепей (общее дополнение).
Обеспечивает связь и синхронизацию между сетью и устройством пользователя, периодически сообщая о существовании новых PVC и ликвидации уже существующих PVC, и в большинстве случаев обеспечивая информацию о целостности PVC. Сообщения о состоянии виртуальных цепей предотвращают отправку информации в"черные дыры", т.е. через PVC, которые больше не существуют.
Многопунктовая адресация (факультативное).
Позволяет отправителю передавать один блок данных, но доставлять его через сеть нескольким получателям. Таким образом, многопунктовая адресация обеспечивает эффективную транспортировку сообщений протокола маршрутизации и процедур резолюции адреса, которые обычно должны быть отосланы одновременно во многие пункты назначения.
Глобальная адресация (факультативное).
Наделяет идентификаторы связи глобальным, а не локальным значением, позволяя их использование для идентификации определенного интерфейса с сетью Frame Relay. Глобальная адресация делает сеть Frame Relay похожей на LAN в терминах адресации; следовательно, протоколы резолюции адреса действуют в Frame Relay точно также, как они работают в LAN.
Простое управление потоком данных (факультативное).
Обеспечивает механизм управления потоком XON/XOFF, который применим ко всему интерфейсу Frame Relay. Он предназначен для тех устройств, высшие уровни которых не могут использовать биты уведомления о перегрузке и которые нуждаются в определенном уровне управления потоком данных.
Форматы блока данных
Формат блока данных изображен на Рис. 2.4.2. Флаги ( flags ) ограничивают начало и конец блока данных. За открывающими флагами следуют два байта адресной ( address ) информации. 10 битов из этих двух байтов составляют идентификацию (ID) фактической цепи (называемую сокращенно DLCI от "data link connection identifier").
Рис. 2.4.2
Центром заголовка Frame Relay является 10-битовое значение DLCI. Оно идентифицирует ту логическую связь, которая мультиплексируется в физический канал. В базовом режиме адресации (т.е. не расширенном дополнениями LMI), DLCI имеет логическое значение; это означает, что конечные усторойства на двух противоположных концах связи могут использовать различные DLCI для обращения к одной и той же связи. На рис. 2.4.3 представлен пример использования DLCI при адресации в соответствии с нерасширенным Frame Relay.
Рис.2.4.3
Рис. 2.4.3 предполагает наличие двух цепей PVC: одна между Aтлантой и Лос-Анджелесом, и вторая между Сан Хосе и Питтсбургом. Лос Анджелес может обращаться к своей PVC с Атлантой, используя DLCI=12, в то время как Атланта обращается к этой же самой PVC, используя DLCI=82. Аналогично, Сан Хосе может обращаться к своей PVC с Питтсбургом, используя DLCI=62. Сеть использует внутренние патентованные механизмы поддержания двух логически значимых идентификаторов PVC различными.
В конце каждого байта DLCI находится бит расширенного адреса (ЕА). Если этот бит единица, то текущий байт является последним байтом DLCI. В настоящее время все реализации используют двубайтовый DLCI, но присутствие битов ЕА означает, что может быть достигнуто соглашение об использовании в будущем более длинных DLCI.
Бит C/R, следующий за самым значащим байтом DLCI, в настоящее время не используется.
И наконец, три бита в двубайтовом DLCI являются полями, связанными с управлением перегрузкой. Бит "Уведомления о явно выраженной перегрузке в прямом направлении" (FECN) устанавливается сетью Frame Relay в блоке данных для того, чтобы сообщить DTE, принимающему этот блок данных, что на тракте от источника до места назначения имела место перегрузка. Бит "Уведомления о явно выраженной прегрузке в обратном направлении" (BECN) устанавливается сетью Frame Relay в блоках данных, перемещающихся в направлении, противоположном тому, в котором перемещаются блоки данных, встретившие перегруженный тракт. Суть этих битов заключается в том, что показания FECN или BECN могут быть продвинуты в какой-нибудь протокол высшего уровня, который может предпринять соответствующие действия по управлению потоком. (Биты FECN полезны для протоколов высших уровней, которые используют управление потоком, контролируемым пользователем, в то время как биты BECN являются значащими для тех протоколов, которые зависят от управления потоком, контролируемым источником ("emitter-controlled").
Бит "приемлемости отбрасывания" (DE) устанавливается DTE, чтобы сообщить сети Frame Relay о том, что какой-нибудь блок данных имеет более низшее значение, чем другие блоки данных и должен быть отвергнут раньше других блоков данных в том случае, если сеть начинает испытывать недостаток в ресурсах. Т.е. он представляет собой очень простой механизм приоритетов. Этот бит обычно устанавливается только в том случае, когда сеть перегружена.
Формат сообщений LMI
В предыдущем разделе описан базовый формат протокола Frame Relay для переноса блоков данных пользователя. Разработанная консорциумом спецификация Frame Relay также включает процедуры LMI. Сообщения LMI отправляются в блоках данных, которые характеризуются DLCI, специфичным для LMI (определенным в спецификации консорциума как DLCI=1023). Формат сообщений LMI представлен на Рис. 2.4.4.
Рис. 2.4.4
В сообщениях LMI заголовок базового протокола такой же, как в обычных блоках данных. Фактическое сообщение LMI начинается с четырех мандатных байтов, за которыми следует переменное число информационных элементов (IE). Формат и кодирование сообщений LMI базируются на стандарте ANSI T1S1.
Первый из мандатных байтов (unnumbered information indicator-индикатор непронумерованной информации) имеет тот же самый формат, что и индикатор блока непронумерованной информации LAPB (UI) с битом P/F, установленным на нуль. Следующий байт называют "дискриминатор протокола" (protocol discriminator); он установлен на величину, которая указывает на "LMI". Третий мандатный байт (call reference-ссылка на обращение) всегда заполнен нулями.
Последний мандатный байт является полем "типа сообщения" (message type). Определены два типа сообщений. Сообщения "запрос о состоянии" (status enquiry) позволяют устройствам пользователя делать запросы о состоянии сети. Сообщения "состояние" (status) являются ответом на сообщения-запросы о состоянии. Сообщения "продолжайте работать" (keepalives) (посылаемые через линию связи для подтверждения того, что обе стороны должны продолжать считать связь действующей) и сообщения о состоянии PVC являются примерами таких сообщений; это общие свойства LMI, которые должны быть частью любой реализации, соответствующей спецификации консорциума.
Сообщения о состоянии и запросы о состоянии совместно обеспечивают проверку целостности логического и физического каналов. Эта информация является критичной для окружений маршрутизации, т.к. алгоритмы маршрутизации принимают решения, которые базируются на целостности канала.
За полем типа сообщений следуют несколько IЕ. Каждое IЕ состоит из одно-байтового идентификатора IЕ, поля длины IЕ и одного или более байтов, содержащих фактическую информацию.
Глобальная адресация
В дополнение к общим характеристикам LMI существуют несколько факультативных дополнений LMI, которые чрезвычайно полезны в окружении межсетевого об'единения. Первым важным факультативным дополнением LMI является глобольная адресация. Как уже отмечалось раньше, базовая (недополненная) спецификация Frame Relay обеспечивает только значения поля DLCI, которые идентифицируют цепи PVC с локальным значением. В этом случае отсутствуют адреса, которые идентифицируют сетевые интерфейсы или узлы, подсоединенные к этим интерфейсам. Т.к. эти адреса не существуют, они не могут быть обнаружены с помощью традиционной техники обнаружения и резолюции адреса. Это означает, что при нормальной адресации Frame Relay должны быть составлены статистические карты, чтобы сообщать маршрутизаторам, какие DLCI использовать для обнаружения отдаленного устройства и связанного с ним межсетевого адреса.
Дополнение в виде глобальной адресации позволяет использовать идентификаторы узлов. При использовании этого дополнения значения, вставленные в поле DLCI блока данных, являются глобально значимыми адресами индивидуальных устройств конечного пользователя (например, маршрутизаторов). Реализация данного принципа представлена на Рис.2.4.5.
Рис. 2.4.5
Необходимо отметить, что каждый интерфейс, изображенный на Рис.2.4.5, имеет свой собственный идентификатор. Предположим, что Питтсбург должен отправить блок данных в Сан Хосе. Идентификатором Сан Хосе является число 12, поэтому Питттсбург помещает величину "12" в поле DLCI и отправляет блок данных в сеть Frame Relay. В точке выхода из сети содержимое поля DLSI изменяется сетью на 13, чтобы отразить узел источника блока данных. Т.К. интерфейс каждого маршрутизатора имеет индивидуальную величину, как у идентификатора его узла, отдельные устройства могут быть различимы. Это обеспечивает адаптируемую маршрутизацию в сложных окружениях.
Глобальная адресация обеспечивает значительные преимущества в крупных комплексных об'единенных сетях, т.к. в этом случае маршрутизаторы воспринимают сеть Frame Relay на ее периферии как обычную LAN. Нет никакой необходимости изменять протоколы высших уровней для того, чтобы использовать все преимущества, обеспечиваемые их возможностями.
Групповая адресация (multicusting)
Другой ценной факультативной характеристикой LMI является многопунктовая адресация. Группы многопунктовой адресации обозначаются последовательностью из четырех зарезервированных значений DLCI (от 1019 до 1022). Блоки данных, отправляемые каким-либо устройством, использующим один из этих зарезервированных DLCI, тиражирутся сетью и отправляются во все выходные точки группы с данным обозначением. Дополнение о многопунктовой адресации определяет также сообщения LMI, которые уведомляют устройства пользователя о дополнении, ликвидации и наличиии групп с многопунктовой адресацией.
В сетях, использующих преимущества динамической маршрутизации, маршрутная информация должна обмениваться между большим числом маршрутизаторов. Маршрутные сообщения могут быть эффективно отправлены путем использования блоков данных с DLCI многопунктовой адресации. Это обеспечивает отправку сообщений в конкретные группы маршрутизаторов.
Реализация сети
Frame Relay может быть использована в качестве интерфейса к услугам либо общедоступной сети со своей несущей, либо сети с оборудованием, находящимся в частном владении. Обычным способом реализации частной сети является дополнение традиционных мультиплексоров Т1 интерфейсами Frame Relay для информационных устройств, а также интерфейсами (не являющимися специализированными интерфейсами Frame Relay) для других прикладных задач, таких как передача голоса и проведение видео-телеконференций. На Рис. 2.4.6 "Гибридная сеть Frame Relay" представлена такая конфигурация сети.
Рис. 2.4.6
Обслуживание общедоступной сетью Frame Relay разворачивается путем размещения коммутирующего оборудования Frame Relay в центральных офисах (CO) телекоммуникационной линии. В этом случае пользователи могут реализовать экономические выгоды от тарифов начислений за пользование услугами, чувствительных к трафику, и освобождены от работы по администрированию, поддержанию и обслуживанию оборудования сети.
Для любого типа сети линии, подключающие устройства пользователя к оборудованию сети, могут работать на скорости, выбранной из широкого диапазона скоростей передачи информации. Типичными являются скорости в диапазоне от 56 Kb/сек до 2 Mb/сек, хотя технология Frame Relay может обеспечивать также и более низкие и более высокие скорости. Ожидается, что в скором времени будут доступны реализации, способные оперировать каналами связи с пропускной способностью свыше 45 Mb/сек (DS3).
Как в общедоступной, так и в частной сети факт обеспечения устройств пользователя интерфейсами Frame Relay не является обязательным условием того, что между сетевыми устройствами используется протокол Frame Relay. В настоящее время не существует стандартов на оборудование межсоединений внутри сети Frame Relay. Таким образом, могут быть использованы традиционные технологии коммутации цепей, коммутации пакетов, или гибридные методы, комбинирующие эти технологии.
2.5. Сети ISDN.
ISDN (Integrated Services Digital Network –цифровые сети с интегральными услугами) – ориентированы на предоставление услуг интегральной передачи речи и данных. Различают узкополосые (narrwband) и широкополосные (broadband) сети ISDN.
Узкополосная ISDN предоставляет два вида сервиса- начальный (BRI- Basic Rate Interface) и основной (PRI- Primary Rate Interface).
Начальный сервис BRI предоставляет пользователю два канала несущих данные (типа В) по 64 кб/с., и канал передачи управляющей информации (типа Д) с пропускной способностью 16 кб/с. Этот вид сервиса обозначают 2В+Д. Интерфейс начального сервиса(или базового доступа) называют также цифровой абонентской линией. Каждому В каналу присваивается номер аналогичный телефонному.
Основной сервис PRI используется для подключения групп пользователей (расширенная цифровая абонентская линия ) и представляет собой канал T1, в котором 23 канала выделены для передачи данных, т. е. Являются каналами типа В, а один канал является каналом типа Д, поэтому этот вид сервиса обычно обозначается 23В+Д. T.O. суммарная пропускная способность PRI соответствует пропускной способности магистрами T1- 1,544 кб/с. T1 считается основной технологией, используемой для PRI североамереканского стандарта. По европейскому стандарту PRI состоит из 30 В- каналов и одного Д- канала. Суммарная пропускная способность- 2,048 мб./с. К сети ISDN пользователи могут присоединять свои мейнфреймы, миникомпьютеры, локальные сети и телефоны (Рис 2.5.1).
Рис.2.5.1
2.5.1 Аппаратура ISDN.
Аппаратура ISDN имеет несколько типов. Терминальная аппаратура типа TE-1 совместима с ISDN и может подключаться к этой сети непосредственно. Терминальная аппаратура типа TE-2 несовместима с ISDN и требует наличие устройства сопряжения , известного как абонентский адаптер TA(TA- Terminal Adapter). TA преобразует сигналы из одного междугороднего стандарта, например RS- 232 C, в стандарт ISDN.
Сетевое оконечное оборудование в системе ISDN делится на две категории. NT1- это разделительные устройства общедоступных коммутируемых сетей, например, терминальный блок или зарегистрированная розетка. Данные устройства, предназначенные для работы с ISDN, обладают определенным встроенным интеллектом, необходимым для надлежащего выполнения возложенных на них функций. NT2- это абонентское коммутационное оборудование, например, ATC или ЛВС учреждения. Устройства группы NT2 обладают более широкими возможностями по сравнению с устройствами NT1, например способностью коммутации и концентрации вызовов.
Есть еще два типа аппаратуры ISDN.
Оконечная аппаратура линии ( 2Т ), размещаемая в сети местной телефонной линии или компании, предоставляющей услуги связи, в ситуациях, когда линии необходимо удлинить за пределы действия центральной станции.
Оконечная аппаратура станции ( ЕТ ) подключается к цифровой абонентской линии или расширенной цифровой абонентской линии в местной АТС. ЕТ можно считать аппаратурой местной, центральной станции, важной для телефонной компании, но не интересной для клиента.
2.5.2 Интерфейсы ISDN.
На рис. 2.7.1. показана схема подключения различных устройств к ISDN с помощью специальных интерфейсов.
