Министерство образования Российской Федерации

Государственное образовательное учреждение высшего профессионального образования

Северо-Западный государственный заочный технический университет


Кафедра компьютерных технологий и программного обеспечения


Сети ЭВМ

и

телекоммуникации


Рабочая программа

Задания и методические указания к выполнению

контрольных работ и курсового проекта


Факультет информатики и систем управления


Направление и специальность подготовки

дипломированных специалистов:

654600 – информатика и вычислительная техника

220100 – вычислительные машины, комплексы, системы и сети

Специализация 220103 – ПЭВМ и сети. Организация и обслуживание

Направление подготовки бакалавра

552800 – информатика и вычислительная техника


Санкт-Петербург

2004


Утверждено редакционно-издательским советом университета


УДК 681.326(075)

Сети ЭВМ и телекоммуникации: Рабочая программа, задания и методические указания к выполнению контрольных работ и курсового проекта. – СПб.: СЗТУ, 2004. – 20 с.


Рабочая программа разработана в соответствии с государственными образовательными стандартами высшего профессионального образования по направлению подготовки дипломированного специалиста 654600 – “Информатика и вычислительная техника” (специальность 220100 – “Вычислительные машины, комплексы, системы и сети”, специализация 220103 – “ПЭВМ и сети. Организация и обслуживание”) и направлению подготовки бакалавра 552800  “Информатика и вычислительная техника”.

Методический сборник содержит рабочую программу, тематический план лекций, перечень лабораторных работ, основной и дополнительный библиографический список, задания на контрольные работы и курсовой проект, а также методические указания к их выполнению.

Программа, раскрывающая содержание основных разделов курса, дополнена материалами, необходимыми для самостоятельного изучения с помощью рекомендуемой литературы. Методические указания к выполнению контрольных работ и курсового проекта включают правила выбора варианта задания, общие требования к содержанию и правила оформления контрольных работ и курсового проекта.

Рассмотрено на заседании кафедры КТ и ПО 5 ноября 2003 г. и одобрено методической комиссией факультета информатики и систем управления 17 ноября 2003 г.


Рецензенты: А.Б.Шадрин, д-р техн. наук, проф. кафедры процессов управления и информационных систем СЗТУ; В.П.Шеремет, канд. техн. наук, ст. науч. сотр. НПО “Аврора”.


Составители: Г.И.Анкудинов, д-р техн.наук, проф.;

А.И.Стрижаченко, канд.техн.наук, доц.;

Д.В.Чалов, канд.техн.наук, доц.

 Северо-Западный государственный заочный технический университет, 2004

1. Цели и задачи изучения дисциплины


Дисциплина “Сети ЭВМ и телекоммуникации” относится к циклу общепрофессиональных. Цель изучения данной дисциплины состоит в ознакомлении студентов с возможностями и областями применения сетевых технологий; организации локальных, корпоративных и региональных (глобальных) сетей; основных задач проектирования и модернизации локальных и корпоративных сетей.

В результате изучения дисциплины студенты должны:

 знать основы телекоммуникационных технологий, области их применения и современные тенденции развития;

 уметь ставить и решать задачи проектирования и модернизации локальной или корпоративной вычислительной сети, разрабатывать конфигурацию сети, оценивать трафик в сегментах сети, выбирать состав сетевого оборудования и программного обеспечения;

 иметь представление о технологии и особенностях построения глобальных сетей связи .

При изучении дисциплины “Сети ЭВМ и телекоммуникации” используются знания, полученные в дисциплинах "Электротехника и электроника", "Схемотехника ЭВМ", "Организация ЭВМ и систем", "Интерфейсы периферийных устройств", “Операционные системы” "Системное программное обеспечение" и "Моделирование".


2. Содержание дисциплины

    1. Содержание дисциплины по государственному

образовательному стандарту


Классификация информационно-вычислительных сетей. Способы коммутации. Сети одноранговые и “клиент/сервер”. Уровни и протоколы. Эталонная модель взаимосвязи открытых систем. Аналоговые каналы передачи данных. Способы модуляции. Модемы. Цифровые каналы передачи данных. Разделение каналов по времени и частоте. Характеристики проводных линий связи. Спутниковые каналы. Сотовые системы связи. Кодирование информации. Количество информации и энтропия. Самосинхронизирующиеся коды. Способы контроля правильности передачи информации. Алгоритмы сжатия данных. Локальные вычислительные сети. Методы доступа. Множественный доступ с контролем несущей и обнаружением конфликтов. Разновидности сетей Ethernet. Маркерные методы доступа. Сети Token Ring и FDDI. Высокоскоростные локальные сети. Организация корпоративных сетей. Функции сетевого и транспортного уровней. Алгоритмы маршрутизации. Протоколы TCP/IP. Протоколы управления. Адресация в Internet. Особенности технологий Frame Relay, ATM, SDH. Сетевые операционные системы. Технологии распределенных вычислений. Структура и информационные услуги территориальных сетей. Протоколы файлового обмена, электронной почты, дистанционного управления. Виды конференц-связи. Web-технологии. Языки и средства создания Web-приложений.

2.2. Рабочая программа

(объем дисциплины: 170 часов для специальности 220100,

190 часов для специализации 220103)

Введение


Цели, предмет и задачи курса. Общие сведения о телекоммуникационных и компьютерных сетях. Основные типы компьютерных сетей. Локальные, региональные и глобальные сети.

2.2.1. Основы построения информационно-вычислительных

сетей


[ 1 ], с.4 – 22; [ 2 ], с.81 – 106

История развития и классификация информационно-вычислительных сетей. Локальные и глобальные сети. Одноранговые сети и сети на основе выделенного сервера (“клиент/сервер”). Сетевые службы и требования, предъявляемые к современным компьютерным сетям: производительность, надежность и безопасность, расширяемость и масштабируемость, прозрачность, управляемость и совместимость. Эталонная модель взаимосвязи открытых систем (OSI). Уровни и протоколы: физический, канальный, сетевой, транспортный, сеансовый, представительный и прикладной. Базовые топологии: шина, звезда, кольцо. Комбинированные топологии: звезда-шина, звезда-кольцо.

2.2.2. Основы передачи дискретных данных


[ 2 ], с.109 – 179

Основные типы каналов связи: выделенные, коммутируемые, с коммутацией сообщений и коммутацией пакетов. Физические среды передачи и их характеристики. Проводная связь, неэкранированная и экранированная витая пара. Коаксиальный кабель. Оптоволоконный кабель. Беспроводные сети на основе инфракрасного излучения, лазера, радиосигналов. Спутниковые каналы. Сотовые системы связи. Характеристики и аппаратура линий связи. Амплитудно-частотная характеристика, полоса пропускания и затухание. Количество информации и энтропия. Зависимость пропускной способности канала связи от полосы пропускания линии связи. Разделение каналов по времени и частоте. Аналоговые каналы передачи данных. Способы модуляции и спектр модулированного сигнала. Модемы. Цифровые каналы передачи данных. Физическое кодирование сигналов. Логическое кодирование, избыточные коды, скрэмблирование. Передача данных на физическом уровне. Асинхронный и синхронный методы передачи. Коммутация каналов и коммутация пакетов. Частотное уплотнение сигналов. Временное и кодовое уплотнение каналов.

2.2.3. Физический и канальный уровни организации

информационно-вычислительных сетей


[ 1 ], с.16 – 18; [ 2 ], с.181 – 259

Асинхронные и синхронные протоколы канального уровня. Способы выделения начала и конца кадра. Передача с установлением соединения и без установления соединения. Методы обнаружения и коррекции ошибок. Методы восстановления искаженных и потерянных кадров. Локальные вычислительные сети. Протоколы канального уровня для локальных сетей. Методы доступа. Множественный доступ с контролем несущей и обнаружением конфликтов (МДКН/ОК). Разновидности сетей Ethernet. Протокол LLC, структура кадров и три типа процедур. Маркерные методы доступа. Сети Token Ring и FDDI. Форматы кадров. Высокоскоростные локальные сети Fast Ethernet и Gigabit Ethernet. Сетевые адаптеры. Магистральные и сетевые функции, параметры конфигурации, совместимость. Специализированные платы сетевого адаптера. Драйверы и сетевое программное обеспечение. Назначение, связь с моделью OSI. Использование концентраторов.




2.2.4. Базовые технологии локальных сетей


[ 1 ], с.23 – 32; [ 2 ], с.263 – 341

Построение локальных сетей по стандартам физического и канального уровней. Адресация в локальных сетях. Сетевые адаптеры и концентраторы, их функции и характеристики. Многосегментные концентраторы. Логическая структуризация сетей с помощью мостов и коммутаторов. Алгоритм работы прозрачного моста. Мосты с маршрутизацией от источника. Коммутаторы локальных сетей. Производительность коммутаторов, скорость фильтрации и скорость продвижения. Коммутация “на лету” и с буферизацией. Микросегментация и полнодуплексные протоколы локальных сетей. Техническая реализация и дополнительные функции коммутаторов. Виртуальные локальные сети. Типовые схемы применения коммутаторов в локальных сетях.

2.2.5. Сетевые операционные системы и администрирование


локальных сетей

[ 1 ], с.77 – 87

Сетевые операционные системы (Microsoft, Novell, UNIX). Выполнение запросов в клиент-серверной среде. Архитектура клиент-серверных сетей. Клиентское и серверное программное обеспечение. Установка сетевой ОС: идентификация сервера, разбиение на разделы, конфигурирование платы сетевого адаптера, установка протоколов. Установка, удаление и привязка сетевых служб. Сетевая печать и совместное использование принтера. Сетевые приложения. Групповое программное обеспечение. Совместно используемые приложения. Управление пользователями и сетью. Обязанности администратора. Создание учетных записей пользователей и групп. Предоставление привилегий группам. Управление производительностью сети. Задачи исследования сетей и их компонентов. Методы оценки эффективности сетей и их компонентов: аналитическое и имитационное моделирование, экспериментальные методы. Мониторинг производительности. Оценка производительности рабочих станций и серверов. Оценка производительности серверов баз данных.


2.2.6. Объединение сетей на основе протоколов

сетевого уровня

[ 1 ], с.32 – 76; [ 2 ], с.345 – 451

Принципы объединения сетей на основе протоколов сетевого уровня. Протоколы маршрутизации и функции маршрутизации. Показатели и критерии алгоритмов маршрутизации. Конечные системы (ES), промежуточные системы (IS), области и домены в соответствии с моделью иерархической маршрутизации стандарта OSI. Внутридоменные и междоменные протоколы маршрутизации. Межсетевое взаимодействие на основе стека проколов TCP/IP и IP-сети. Доменные имена и адресация в IP-сетях. Классы IP-адресов и выделенные адреса. Отображение доменных имен на IP-адреса и система DNS. Протоколы маршрутизации в IP-сетях. Формат IP-пакета. Протоколы разрешения адреса ARP и RARP. Формат TCP-пакета и транспортный протокол TCP. Формат UDP-пакета и протокол доставки дейтаграмм UDP. Основные характеристики маршрутизаторов. Корпоративные модульные концентраторы. Коммутаторы 3-го уровня с классической маршрутизацией.

2.2.7. Глобальные информационно-вычислительные сети


([ 2 ], с.455 – 471

Обобщенная структура и функции глобальной сети. Интерфейсы DTE-DCE. Типы глобальных сетей: выделенные каналы, сети с коммутацией каналов, сети с коммутацией пакетов, магистральные сети и сети доступа. Аналоговые выделенные линии. Цифровые выделенные линии. Технология плезиохронной и синхронной цифровой иерархии (PDH и SONET/SDH). Применение цифровых первичных сетей. Устройства DSU/CSU для подключения к выделенному каналу. Протоколы канального уровня для выделенных линий: SLIP, HDLC, PPP. Глобальные связи на основе аналоговых и цифровых сетей с коммутацией каналов. ISDN – цифровые сети с интеграцией услуг. Компьютерные глобальные сети с коммутацией пакетов. Техника виртуальных каналов. Особенности технологий X25, Frame Relay, и ATM. Удаленный доступ. Глобальная сеть Internet. Протоколы Internet: FTP, telnet, http, SNMP, SMTP, протоколы конференц-связи. Web-технологии. Языки и средства создания Web-приложений.

2.2.8. Основы построения корпоративных сетей


[ 1 ], с.79 – 81; [ 2 ], с.92 – 97, 494 – 500, 583 – 630

Корпоративные сети – сети масштаба предприятия. Задачи анализа и синтеза корпоративных сетей. Критерии и факторы выбора типа сети и ее конфигурации. Расчет информационных потоков. Расчет трафика в сегментах сети. Структурированная кабельная система. Выбор компонентов сетей. Использование выделенных линий для построения корпоративной сети. Сети с компонентами от разных производителей, решения со стороны клиента и со стороны сервера. Выбор средств контроля и диагностики. Планирование развития сетей. Оценка надежности. Оптимизация проектирования и модернизации.

Заключение


Тенденции и перспективы развития телекоммуникационных систем. Интеграция мировых информационных ресурсов и создание глобального киберпространства.


2.3. Тематический план лекций

(32 часа для студентов специальности 220100 очно-заочной формы обучения, 36 часов для студентов специализации 220103 заочной формы обучения)


Темы лекций
220100
220103

Объем, часов

Введение. Основы построения компьютерных сетей
2
2

Основы передачи дискретных данных, физический и канальный уровни организации компьютерных сетей

6

6

Базовые технологии локальных сетей
4
6

Сетевые операционные системы и администрирование локальных сетей

4

6

Объединение сетей на основе протоколов сетевого уровня
4
4

Глобальные компьютерные сети
4
4

Основы построения корпоративных сетей
6
6

Заключение. Тенденции развития телекоммуникационных технологий и компьютерных сетей

2

2



    1. Темы лабораторных работ

(16 часов для студентов специальности 220100 очно-заочной формы обучения, 24 часа для студентов специализации 220103 заочной формы обучения)

Номер


работы
Тема лабораторной работы
220100
220103

Объем, часов

1
Администрирование сети. Управление учетными записями пользователей ([3], л.р. №20a учебного курса Microsoft)






4

2
Администрирование сети. Управление группами пользователей ([3], л.р. №20b учебного курса Microsoft)






2

3
Администрирование сети. Совместное использование каталогов ([3], л.р. №22 учебного курса Microsoft)






2

4
Драйвер платы сетевого адаптера ([3], л.р. №8 учебного курса Microsoft)

4

4

5

Установка сетевой операционной системы ([3], л.р. №15 учебного курса Microsoft)

4

4

6

Анализ протоколов с помощью анализатора Ethereal

4

4

7

Исследование аналитических и имитационных моделей ЛВС

4

4



Лабораторные работы 1 – 5 основаны на использовании учебного курса Microsoft Corporation [3]. В лабораторной работе 6 используется свободно распространяемый программный продукт – анализатор протоколов Ethereal. В работе 7 для расчета загрузки сегментов сети используется программа Traffic, разработанная на кафедре компьютерных технологий и программного обеспечения СЗТУ.


3. Библиографический список


Основной:

1. Анкудинов Г.И., Стрижаченко А.И. Сети ЭВМ и телекоммуникации (архитектура и протоколы): Учеб.пособие. – 2-е изд.- СПб.: СЗТУ, 2003.- 72с.

2. Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы. – СПб.: Питер, 2002. – 672 с.

Дополнительный:


3. Компьютерные сети: Учебный курс/Пер. с англ.-М.: ТОО «Channel Trading Ltd», 1997.- 696 с.

4. Советов Б.Я., Яковлев С.А. Построение сетей интегрального обслуживания. – Л.: Машиностроение, 1990. – 332 с.

5. Англо-русский словарь по сетям и сетевым технологиям / Сост. С.Б.Орлов. – М.: «Солон», 1997. – 301 с.

6. Кульгин М. Технологии корпоративных сетей: Энциклопедия. – СПб.: Изд-во «Питер», 2000. - 704 с.

7. Гук М. Аппаратные средства локальных сетей: Энциклопедия.- СПб.: Изд-во «Питер», 2000. – 576 с.

8. Ногл М. TCP/IP: Учебник.- М.: ДМК Пресс, 2001.- 480 с.

9. Новиков Ю.В., Кондратенко С.В. Локальные сети: архитектура, алгоритмы, проектирование.- М.: Изд-во ЭКОМ, 2000.- 312 с.

10. Уолрэнд Дж. Телекоммуникационные и компьютерные сети: Вводный курс/ Пер. с англ.- М.: Постмаркет, 2001.- 480с.


4. Тестовые вопросы




 Для чего служит эталонная модель взаимосвязи открытых систем?

 Каковы особенности аналоговых каналов передачи данных, модемов и способов модуляции?

 Какие способы контроля правильности передачи данных используются в компьютерных сетях?

 Каковы особенности методов доступа и протоколов канального уровня локальных сетей?

 Какие принципы используются в алгоритмах сжатия данных в компьютерных сетях?

 Каковы функции сетевого и транспортного уровней компьютерных сетей?

 Каковы функции сетевых операционных систем?

Для чего служат Web-технологии, какие языки и другие средства используются для создания Web-приложений?

 Какие принципы используются в алгоритмах маршрутизации?

 Каковы функции протоколов TCP/IP?

 На чем основана адресация канального и сетевого уровней?

 Для чего служат протоколы файлового обмена, электронной почты, telnet и http?

 На каких средствах основано дистанционное управление и администрирование компьютерных сетей?

 В чем заключаются особенности технологий Frame Relay, ATM и SDH?

 Для чего используется сегментация компьютерных сетей на основе мостов, коммутаторов и маршрутизаторов?


5. Задания и методические указания к выполнению

контрольных работ


5.1. Общие указания по выбору варианта и оформлению

контрольных работ

Студенты специальности 220100 выполняют только контрольную работу 1, а студенты специализации 220103 – контрольные работы 1 и 2 в первом семестре двухсеместровой дисциплины “Сети ЭВМ и телекоммуникации”. Цель контрольных работ – расширить и углубить теоретические знания по основным разделам дисциплины.

В контрольной работе 1 требуется ответить на два вопроса по темам 1 и 2. В контрольной работе 2 требуется ответить на один вопрос по теме 3. Каждый вопрос имеет 10 вариантов. Номер варианта для темы 1 выбирается по последней цифре шифра студента, для темы 2  по предпоследней цифре и по теме 3  как сумма по модулю 2 последней и предпоследней цифр шифра студента. Контрольные работы оформляются в отдельной тетради или на скрепленных листах формата А4, рукописным или печатным способом.

Контрольная работа должна содержать:

 титульный лист,

 задание на контрольную работу,

 ответы на вопросы,

 список используемой литературы.

Примерный общий объем контрольной работы 10 – 15 страниц.


5.2. Содержание контрольных работ

По теме 1 необходимо дать описание общей структуры, возможностей, преимуществ и недостатков локальной сети или произвести описание сетевых компонентов локальных сетей (см. табл. 1), указать их назначение, характеристики, достоинства и недостатки. Варианты по теме 1 приведены в табл.1.


Таблица 1

Номер варианта
Спецификация
Номер

варианта
Спецификация

1
Ethernet 10BaseT
6
Ethernet 100BaseTX

2
Ethernet 10Base2
7
Gigabit Ethernet

3
Ethernet 10Base5
8
Token Ring

4
Ethernet 10BaseFL
9
Ethernet 100BaseT4

5
100VG-AnyLAN
0
Ethernet 100BaseFX

По теме 2 необходимо описать назначение, возможности, преимущества и недостатки протокола или описать процесс передачи данных при использовании протокола. Варианты по теме 2 приведены в табл.2.

Таблица 2

Номер

Варианта
Тип протокола
Номер

варианта
Тип протокола

1
SMTP
6
X.400

2
FTP
7
TCP

3
SNMP
8
SPX

4
Net BEUI
9
IP

5
FTAM
0
IPX

По теме 3 необходимо дать общую характеристику сетевой операционной системы, описать ее компоненты их установку и функционирование. Варианты по теме 3 приведены в табл. 3.

Таблица 3

Номер

варианта
Тип операционной

системы
Номер

варианта

Тип операционной


системы

1
Windows NT
6
Linux

2
Windows 98
7
FreeBSD

3
OS/2
8
Solaris

4
Novell NetWare
9
Windows 2000

5
LANtastic
0
Windows Me


Контрольная работа не должна носить чисто описательный характер. Текст должен быть структурирован в соответствии с поставленными вопросами, проанализирован и обобщен. В конце ответа на вопрос или по ходу изложения должны быть сделаны выводы.


6. Задания и методические указания к выполнению

курсового проекта


6.1. Общие указания по выбору варианта и оформлению

курсового проекта


Курсовой проект выполняется во втором семестре курса. Целью курсового проекта является разработка эскизного проекта локальной вычислительной сети (ЛВС). В качестве номера варианта задания студент берет свой шифр. Например, если шифр студента 84-0035, то номер задания будет 840035. Задание на курсовой проект генерируется с помощью программы net2000.c на языке C, либо с помощью программы net2004.exe, которую можно получить при выполнении лабораторных работ по дисциплине “Сети ЭВМ и телекоммуникации”, либо на сайте ru. Типовое задание на курсовой проект включает:

 план и размеры помещений для размещения ЛВС;

 число рабочих станций в каждом помещении;

 указания по подключению проектируемой ЛВС к другой удаленной ЛВС и к Internet.

Оформление курсового проекта – на листах формата А4, объем пояснительной записки 15…20 страниц. Титульный лист оформляется в соответствии с общепринятыми требованиями. В начале пояснительной записки должно быть подшито задание, в конце приводится список литературы.


6.2. Пример типового задания


СЗТУ - кафедра КТ и ПО - спец. 220100

СЕТИ ЭВМ И ТЕЛЕКОММУНИКАЦИЙ

Задание на курсовой проект #2300011

Студент: Шифр:2300011

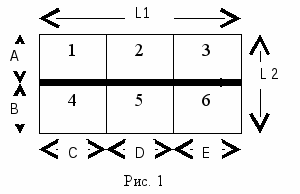

Разработать проект ЛВС для 3-этажного здания. План помещений одного этажа показан на рис. 1. Помещения 1…6 соединены коридором шириной 2 м.


Размеры: L1 = C+D+E =21м; L2 = A+B= =12м; A = 7м; C = 11м; D = 5м. Высота перекрытий между этажами: 4.84м.

Число рабочих станций в комнатах (первая цифра - номер этажа):



Зал …
11
12
13
14
15
16
21
22
23

Число …
11
6
6
8
5
5
9
4
4




Зал …
24
25
26
31
32
33
34
35
36

Число …
6
3
3
10
5
5
7
4
4


Выбрать место размещения серверов, при необходимости наметить перегородки для отделения серверов от остальных помещений. Высокопроизводительные принтеры разместить на каждом этаже.

Сеть должна быть подключена к уже имеющейся ЛВС, размещенной в здании, удаленном от проектируемой ЛВС на 511м.

Область использования ЛВС и состав программного обеспечения (Windows 2000, Word, Excell, MsAcces и т. п.), размещаемого на серверах и рабочих станциях, студент выбирает сам.

Пояснительная записка к курсовой работе должна содержать:

 обоснование выбора топологии сети, сред передачи, сетевой ОС;

 состав и схему соединения активного оборудования, структуру вертикальной и горизонтальной кабельной сети;

 состав программных средств;

 расчет объема оперативной памяти и емкости накопителей на жестких дисках;

 расчет стоимости устанавливаемого оборудования и программных средств;

 схему размещения и соединения рабочих станций, серверов, принтеров, концентраторов, коммутаторов и другого оборудования, включая подключение к удаленной ЛВС и к Internet.

Оформление курсовой работы - на листах формата А4.

Дополнения и изменения по согласованию с преподавателем.


Преподаватель: Дата выдачи:


Задание может содержать раздел "Дополнения и изменения". Этот раздел может быть использован по согласованию с преподавателем для уточнения или изменения отдельных требований, например, для того чтобы в курсовом проекте студент решал задачи проектирования ЛВС, связанные с производственной деятельностью по месту работы студента.


6.3. Программа генерации задания на языке C


Приводим программу net2000.с на языке СИ, которая позволяет вычислить основные числовые параметры задания по шифру студента:

/* Программа NET2000C.C для генерации заданий */

#include

#include

#define Spc_min 8

#define Sbld_min 250

#define Sbld_max 350

#define Lwall_min 4

void main()

{

long a,b,c,d,e,L1,L2,Sbld,Smax,i,j,Ldist,Nvar,S[6];

char Plan,f,k,Npc[3][6],MyTxt[40];

float Kbld, Hperekr;

FILE *fp;

printf("\n Вариант:"); scanf("%D",&Nvar);

printf("\n Файл:"); scanf("%s",MyTxt);

fp=fopen(MyTxt,"w");

Sbld=Sbld_min+(Nvar % (Sbld_max-Sbld_min));

Kbld=1.5+(float)(Nvar % 77)/77.0;

L2=(long)sqrt(Sbld/Kbld);

L1=(long)(Sbld/L2);

Sbld=L1*L2;

a=Lwall_min+(Nvar % (L2-2*Lwall_min)); b=L2-a;

c=Lwall_min+(Nvar % (L1-3*Lwall_min)); S[0]=a*c; S[3]=b*c;

d=Lwall_min+(Nvar % (L1-2*Lwall_min-c)); e=L1-c-d;

S[1]=a*d; S[2]=a*e; S[4]=b*d; S[5]=b*e;

Plan=(Nvar % 3)+1;

Hperekr = 3.0+4.0*(Nvar % 37)/37;

Ldist=500+(Nvar % 500);

for (f=0; f<3; f++)

for (k=0; k<6; k++) Npc[f][k]=(S[k] / Spc_min) + ((Nvar+f+1)%3);

fprintf(fp,"\nВариант %ld",Nvar);

fprintf(fp,"\nПлан: %d",Plan);

fprintf(fp,"\nРазмеры: L1=%ld м, L2=%ld м, A=%ld м, C=%ld м, D=%ld м.",

L1,L2,a,c,d);

fprintf(fp,"\nВысота перекрытий %7.2f м.",Hperekr);

fprintf(fp,

"\nРазмещение рабочих станций(первая цифра - этаж, вторая - зал:");

fprintf(fp,

"\n зал 11 12 13 14 15 16 21 22 23 24 25 26 31 32 33 34 35 36");

fprintf(fp,"\n число");

for (f=0; f<3; f++)

for (k=0; k<6; k++) fprintf(fp,"%3d",Npc[f][k]);

fprintf(fp,"\nПодключить к ЛВС, удаленной на %ld м.",Ldist);

fclose(fp);

}


Пример вывода параметров задания программой net2000.с

:

Вариант 2300011

План: 2

Размеры: L1=21 м, L2=12 м, A=7 м, C=11 м, D=5 м.

Высота перекрытий 4.84 м.

Размещение рабочих станций (первая цифра - этаж, вторая – зал):

зал 11 12 13 14 15 16 21 22 23 24 25 26 31 32 33 34 35 36

число 11 6 6 8 5 5 9 4 4 6 3 3 10 5 5 7 4 4

Подключить к ЛВС, удаленной на 511 м.


П
рограмма net2000.с использует следующие варианты плана помещения: план 1 показан на рис. 2,а, план 2 – на рис.1 и план 3 – на рис.2,б.

6.4. Общие указания по выполнению курсового проекта


Локальная вычислительная сеть (ЛВС) рассматривается как основа комплекса технических средств информационной системы предприятия, характеризуемого конкретной предметной областью.

Проектирование ЛВС в общем случае предполагает:

 сравнительный анализ различных вариантов архитектуры ЛВС с системных позиций по основным параметрам: производительность (быстродействие), надежность, расширяемость, масштабируемость, управляемость, защищенность (информационная безопасность), стоимость;

 разработку структурной схемы ЛВС, структуры аппаратного и состава программного обеспечения для предоставления пользователям заданного перечня услуг (сервисов), включая услуги глобальной вычислительной сети.

При создании ЛВС перед разработчиком стоит проблема: при известных данных о назначении, перечне функций ЛВС и основных требованиях к комплексу технических и программных средств ЛВС построить сеть для информационной системы в заданной предметной области.

Методика проектирования ЛВС в общем случае включает следующие этапы:

 системное проектирование (технико-экономическое обоснование разработки);

 разработку конфигурации;

 разработку архитектуры;

 планирование информационной безопасности;

 расчет экономической эффективности.

Системное проектирование (технико-экономическое обоснование разработки) ЛВС включает анализ предметной области, обоснование потребности проектирования вычислительной сети и определение перечня функций и соответствующих услуг (сервисов), предоставляемых пользователям в вычислительной сети.

Анализ предметной области предполагает обследование организационной структуры предприятия и выявление функций подразделений. Определяются перечни задач, решаемых отделами, и информационные массивы (базы данных, группы файлов), используемые для решения этих задач. Выполнение функций пользователей основано на использовании сетевых служб (серверов). Как правило, используются следующие службы: файл-сервер, сервер печати, сервер базы данных, электронная почта, Web-сервер.

Уточнение и согласование параметров задания на курсовой проект по дисциплине “Сети ЭВМ и телекоммуникации” производится во время практических занятий. Студенты, испытывающие затруднения с выбором области использования ЛВС, для генерации текста с конкретными параметрами задания могут использовать программу net2004.exe. В этом случае студенты рассчитывают требуемую пропускную способность и задержку линий передачи и узлов сети с помощью программы traffic.exe, которую можно получить при выполнении лабораторных работ по дисциплине “Сети ЭВМ и телекоммуникации”.

Студент должен выбрать место размещения файл-серверов, при необходимости наметить перегородки для отделения файл-серверов от остальных помещений. Область использования ЛВС и состав программного обеспечения (Windows 2000, Word, Excell, MsAccess и т.п.), размещаемого на серверах и рабочих станциях, а также состав высокопроизводительных и матричных принтеров студент выбирает сам.

Пояснительная записка к курсовому проекту должна содержать:

 задание на курсовой проект;

 обоснование выбора топологии сети, сред передачи, сетевой ОС;

 состав активного оборудования и программных средств;

 расчет объема оперативной памяти и емкости накопителей на жестких дисках;

 расчет стоимости устанавливаемого оборудования и программных средств;

 схему соединения активного оборудования,

 структуру вертикальной и горизонтальной кабельной сети;

 схему размещения и соединения рабочих станций, серверов, принтеров, повторителей, концентраторов и другого оборудования, включая подключение к удаленной ЛВС и к Internet.


Содержание


1. Цели и задачи изучения дисциплины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

2. Содержание дисциплины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3

2.1. Содержание дисциплины по государственному

образовательному стандарту . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


3

2.2. Рабочая программа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

2.2.1. Основы построения информационно-вычислительных сетей . . . . . . . . . . . . .

4

2.2.2. Основы передачи дискретных данных . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

2.2.3. Физический и канальный уровни организации

информационно-вычислительных сетей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5

2.2.4. Базовые технологии локальных сетей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

2.2.5. Сетевые операционные системы и администрирование

локальных сетей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


6

2.2.6. Объединение сетей на основе протоколов сетевого уровня . . . . . . . . . . . . .

7

2.2.7. Глобальные информационно-вычислительные сети . . . . . . . . . . . . . . . . . . . .

7

2.2.8. Основы построения корпоративных сетей . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8

Заключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

2.3. Тематический план лекций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8

2.4. Темы лабораторных работ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

3. Библиографический список . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

4. Тестовые вопросы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10




5. Задания и методические указания к выполнению

контрольных работ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11

5.1. Общие указания по выбору варианта и оформлению

контрольных работ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


11

5.2. Содержание контрольных работ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

6. Задание и методические указания к выполнению

курсового проекта. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


13

6.1. Общие указания по выбору варианта и оформлению

курсового проекта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13

6.2. Пример типового задания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14

6.3. Программа генерации задания на языке С . . . . . . . . . . . . . . . . . . . . . . . . . . .

15

6.4. Общие указания по выполнению курсового проекта . . . . . . . . . . . . . . . . . .
17



Редактор А.В.Алехина


Сводный темплан 2004 г.

Лицензия ЛР №020308 от 14.02.97

Санитарно-эпидемиологическое заключение № 78.01.07.953.П.005641.11.03 от 21.11.2003 г.

Подписано в печать 2004 Формат 60 x 84 1/16


Б. кн.-журн. П.л. 1,25. Б.л. 0,625. РТП РИО СЗТУ.


Тираж 200. Заказ

Северо-Западный государственный заочный технический университет

РИО СЗТУ, член Издательско-полиграфической ассоциации вузов

Санкт-Петербурга

191186, Санкт-Петербург, ул.Миллионная, 5


 Вопросы периодически могут обновляться и уточняться. В перспективе возможен вариант автоматической выдачи задания. В отдельных случаях, связанных с необходимостью решения определенных учебных, научных или производственных задач, студенту может быть выдано индивидуальное задание. Такое задание после согласования должно утверждаться подписью преподавателя.

 Стрелкой на схеме помещений обозначается главный вход в здание организации (главная лестничная клетка).
