ДОДАТОК Е
(обов'язковий)
КЛАСИФІКАЦІЯ ЗОН ЕЛЕКТРОБЕЗПЕКИ У ВАННИХ ТА ДУШОВИХ ПРИМІЩЕННЯХ
Е.1 Ванні та душові приміщення розподіляють на чотири зони з наступними розмірами (рисунок Е.1):
а) зона 0 є внутрішнім об'ємом ванни або душового піддона;
б) зона 1 обмежується:
- зовнішньою вертикальною площиною ванни чи душового піддона або вертикальною площиною на відстані 0,6 м від душового розбризкувача для душа без піддона;
- підлогою та горизонтальною площиною на відстані 2,25 м над підлогою;
в) зона 2 обмежується:
- зовнішньою вертикальною площиною зони 1 та паралельною їй вертикальною площиною на відстані 0,6 м;
- підлогою та горизонтальною площиною на відстані 2,25 м над підлогою.
г) зона 3 обмежується:
1) зовнішньою вертикальною площиною зони 2 та паралельною їй вертикальною площиною на відстані 2,4 м;
2) підлогою та горизонтальною площиною над підлогою на відстані 2,25 м. Розміри вимірюються з урахуванням стін та стаціонарних перегородок.

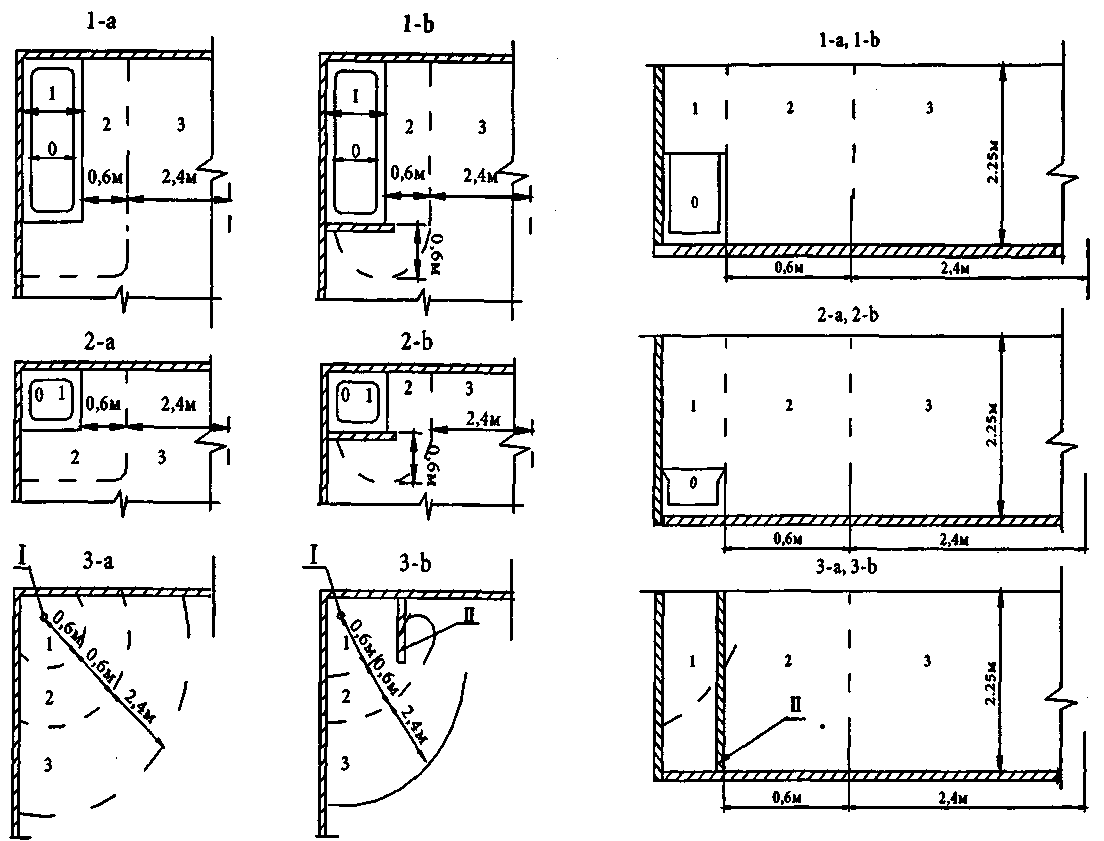

1-а – ванна; 1-b – ванна зі стаціонарною перегородкою; 2-а – душ з піддоном; 2-b – душовий піддон зі стаціонарною перегородкою; 3-а – душ без піддона; 3-b піддона, але зі стаціонарною перегородкою; 0, 1, 2, 3 – зони; І – розбризкувач душа; II – стаціонарна стіна-перегородка
Рисунок Е.1 – Основні розміри зон ванних і душових приміщень
ДОДАТОК Ж
(обов'язковий)
КЛАСИФІКАЦІЯ ЗОН ЕЛЕКТРОБЕЗПЕКИ У ПРИМІЩЕННЯХ САУН З ЕЛЕКТРОНАГРІВАЛЬНИМИ ПРИЛАДАМИ

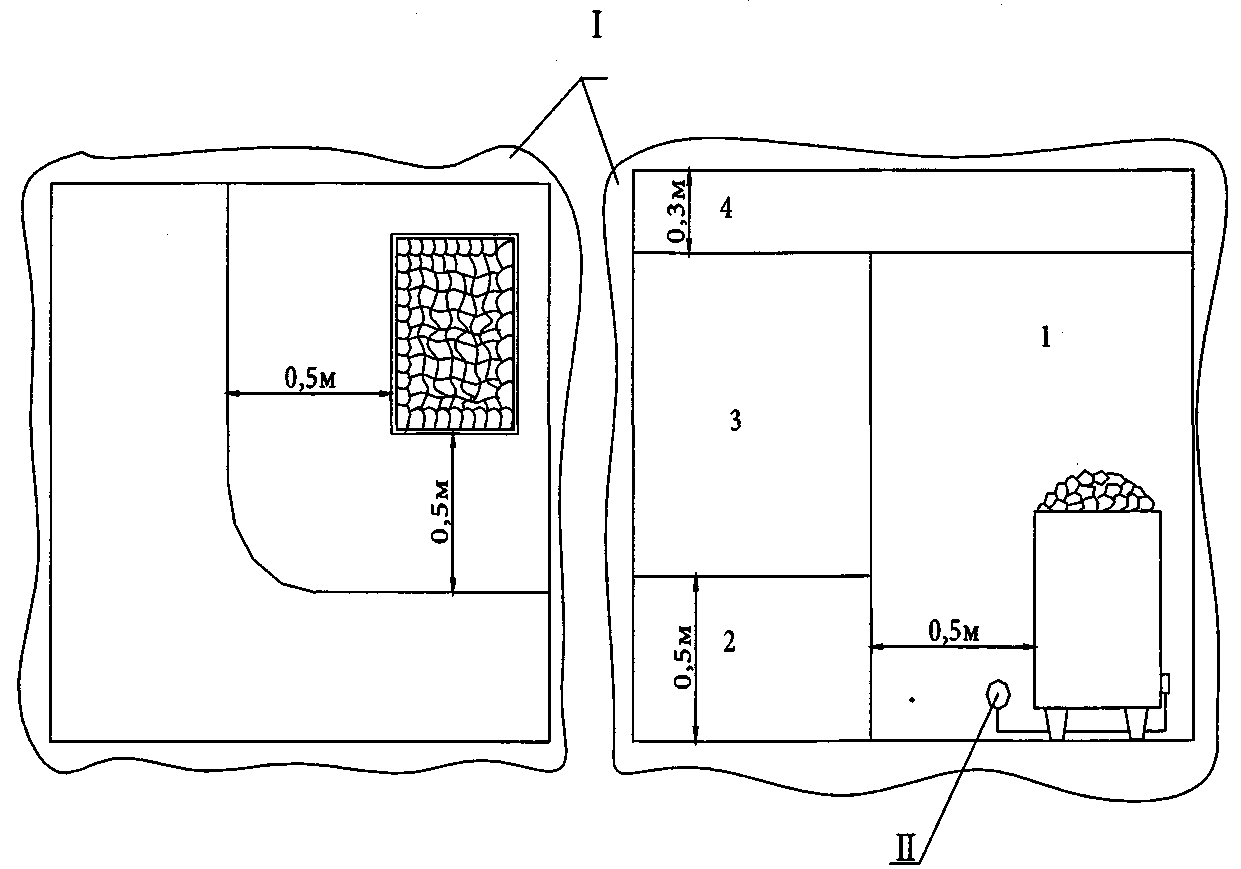

Ж.1 Приміщення саун розподіляють на чотири зони з наступними розмірами (рисунок Ж.1):
а) зона 1, в якій допускається розміщення тільки електронагрівальних приладів;
б) зона 2, для якої вимоги щодо теплостійкості для електрообладнання не встановлюються;
в) зона 3, в якій електрообладнання повинно витримувати температуру не нижче ніж 125 °С, а ізоляція проводів і кабелів – не нижче ніж 170 °С;
г) зона 4, в якій повинні установлюватися тільки пристрої керування приладами електронагрівання (термостати і обмежувачі температури) та електропроводка до них. Електропроводка повинна витримувати температуру не нижче ніж 170 °С.
Рисунок Ж.1
ДОДАТОК И
(довідковий)
РОЗРАХУНОК СИСТЕМ ВЕНТИЛЯЦІЇ ПРИМІЩЕНЬ СУХИХ ТРАНСФОРМАТОРІВ
Температура навколишнього середовища трансформаторів визначається вимогами заводу-виробника та для більшості випадків не повинна перевищувати 40 °С.
Незалежно від того, охолоджується трансформатор природною вентиляцією (тип охолодження AN) чи примусово з використанням вентиляторів (тип охолодження AF), вентиляція трансформаторної камери повинна бути розрахована на максимально можливі тепловиділення. За цього найбільш ефективне охолодження досягається, коли холодне повітря подається до нижньої частини приміщення та викидається назовні з протилежного боку під стелею. За такого випадку якщо повітря, що подається, дуже забруднене, воно повинно бути очищене за допомогою фільтрів.
Інженерний розрахунок вентиляції трансформаторних камер включає в себе:
а) розрахунок тепловиділень від трансформаторів;
б) вибір типу тепловіддачі – природна чи примусова та розрахунок площі забірних.(витяжних) отворів чи продуктивності вентилятора.
И.1 Розрахунок тепловіддачі в приміщення
И.1.1 Втрати потужності в трансформаторі, що призводять до його нагрівання РТ, кВт, та тепловиділення в приміщення визначаються за формулою:
де Р0 – втрати потужності холостого ходу, кВт;
Рk – втрати потужності короткого замикання за температури 120 °С, кВт;
k3 = SР /Sном – коефіцієнт завантаження трансформатора;
SР – фактична розрахункова потужність трансформатора, кВּА;
Sном – номінальна потужність трансформатора, кВּА.
И.1.2 Загальна кількість тепла, що надходить в приміщення трансформаторної QV, кВт, є сумою тепловиділення всіх трансформаторів у приміщенні і визначається за формулою:
Примітка. Якщо в приміщенні трансформаторів також знаходиться обладнання РП-10 кВ, щит РП-10 кВ, щити РП-0,4 кВ або інше обладнання, їх тепловиділення також необхідно врахувати у формулі (И.2).
