«Уральское Крано-Ремонтное объединение »
Тел. (351)777-26-96, (351)776-17-97, 89-222-366-222
ukro74@yandex.ru www.kran-rem.ru

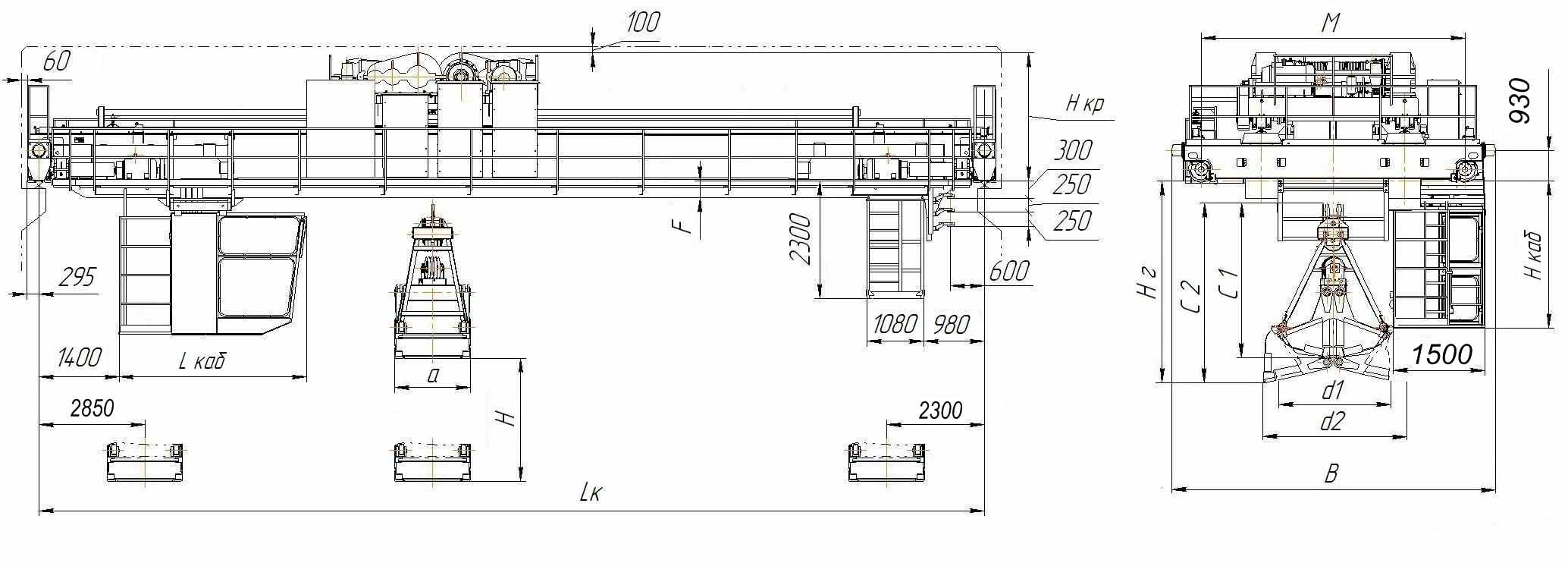

Кран мостовой электрический грейферный г/п 16 т.
-
Пролет крана LK, м
Высота подъема Н, м
Тип подкранового рельса
Климатическое исполнение и категория размещения
Скорость,
м/c
Габаритные размеры, мм
Подъема
Передвижения
Мост
моста
телеги
В
М
F
Hkаб
Lкаб
Нкр
Нг
28,5
28,0
КР70; КР80
У
1;2;3.
0,6
1,6
0,8
6600
5400
800*
2570
2900
2950
4800
-
Габаритные размеры, мм
Нагрузка на колесо, кН
Масса крана
С грейфером, т
Масса тележки грейферной
т
Грейфер, тип___ДГ2-16-С3-4К-5,3
а
d1
d2
c1
c2
251
70
16,5
2150
3360
4200
3165
4085
-
ОПРОСНЫЙ ЛИСТ
для изготовления крана мостового электрического грейферного
Дата: «__»________________20___ года
Заказчик:_____________________________________________________
Номер запроса:__________________________
Адрес:________________________________________________________
Отправил:_______________________________
_____________________________________________________________
________________________________________
Тел./факс:_____________________________________________________
Количество заказываемых кранов____
Контактное лицо:______________________________________________
_____________________________________________________________
1. Тип крана: однобалочный
подвесной
двухбалочный
опорный
2. Назначение (подчеркнуть):
по специфике работ:
-специальный
-общего назначения;
3. Характеристика подъёмно-транспортных операций (типы перемещаемого груза):
________________________________________________________________________________________________________
4. Требуемая производительность_____________________т/час______циклов/час
5. Условия эксплуатации (подчеркнуть):
У1 – эксплуатация на открытом воздухе при температуре от минус 40°С до плюс 40°С; скорость ветра, м/с:____________;
У2 – эксплуатация под навесом или в закрытом помещении при температуре от минус 40°С до плюс 40°С;
У3 – эксплуатация в закрытом помещении при температуре от минус 20°С до плюс 40°С;
6. Режим нагружения крана (подчеркнуть):
-легкий А3;
-средний А5;
-тяжёлый А7;
-весьма тяжёлый А8;
-режим согласовывается с изготовителем _____.
7. Предпочтительная схема управления приводов (подчеркнуть):
- электропривод переменного тока: асинхронный двигатель с короткозамкнутым ротором, управляемый преобразователем частоты;
- электропривод переменного тока: асинхронный двигатель с фазным ротором, управляемый силовым контроллером с динамическим торможением способом самовозбуждения;
- электропривод переменного тока: асинхронный двигатель с фазным ротором, управляемый силовым контроллером с тиристорным импульсно-ключевым регулированием;
- электропривод переменного тока: асинхронный двигатель с фазным ротором, управляемый магнитным контроллером с торможением способом противовключения;
- электропривод переменного тока: асинхронный двигатель с фазным ротором, управляемый магнитным контроллером с динамическим торможением способом самовозбуждения;
- электропривод переменного тока: асинхронный двигатель с фазным ротором, управляемый тиристорным преобразователем напряжения;
- электропривод переменного тока: асинхронный двигатель с фазным ротором, управляемый магнитным контроллером с тиристорным импульсно-ключевым регулированием;
- другой
8. Скорости и диапазоны регулирования скоростей основных механизмов:
Механизм
Скорость механизма, м/с
главный
вспомогательный
Подъёма/опускания
Передвижения крана
Передвижения грузовой тележки
Поворот грузовой тележки
9. Тип токоподвода к крану (подчеркнуть):
- кабельный барабан;
- троллейный открытый;
- троллейный изолированный;
- фестонный (гибкий кабельный).
- другой .
10. Тип токоподвода к грузовой тележке:
- пучком кабелей, уложенных в подвесную гирлянду, передвигающуюся по монорельсу не подвижных каретках;
- другой
11. Род тока цепей электроснабжения крана (подчеркнуть):
- переменный;
- постоянный;
напряжение силовых цепей В.
12. Вид управления (подчеркнуть):
- из кабины;
- с подвесного пульта;
- радиоуправление.
13. Кабина (подчеркнуть):
- закрытого типа;
- закрытого типа с кондиционером;
- открытого типа;
- стационарно расположена с противоположной стороны от силовых троллей;
- стационарно расположена со стороны от силовых троллей;
- стационарно расположена по центру пролёта крана;
- стационарно закреплённая на грузовой тележке.
14. Необходимость поставляемых с краном грузозахватных органов (подчеркнуть):
15. Необходимость в освещении (подчеркнуть):
- рабочей зоны;
- аварийном.
16. Наличие дополнительных устройств безопасности, автоматики и связи (подчеркнуть):
- с аппаратурой регистратора параметров;
- громкоговорящая связь;
- радиосвязь;
- другое .
17. Предпочтительный изготовитель электрооборудования (подчеркнуть):
СНГ
Европа
