ОПЫТ ПРИМЕНЕНИЯ ЭЛЕКТРОННООПТИЧЕСКОГО ОБОРУДОВАНИЯ ПРИ КОНТРОЛЕ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ЭЛЕМЕНТОВ СЕТЕЙ И ПОДСТАНЦИЙ
НА РАБОЧЕМ НАПРЯЖЕНИИ
Аксенов Ю.П., д.т.н., Завидей В.И., к.т.н., Голубев А.В. -«Диагностические комплексы и системы»,117519, г.Москва, Варшавское шоссе, д.132, E-mail: diacsnew@list.ru
Вихров М., Милованов С.В. - «ЗАО Панатест»
111020, г.Москва, ул. Боровая д.7 стр.4.
E-mail: mail@panatest
Предприятием "ДИАКС" накоплен опыт по практической диагностике электрооборудования 110-750 кВ с применением тепловизионной аппаратуры и контроля частичных разрядов 1,2. Как показал опыт работы, для ряда объектов наиболее информативно использование многопараметрических методов диагностики на рабочем напряжении.
Относительно высокий уровень повреждаемости опорных изоляторов, обрывы элементарных проводников линий электропередач снижают надежность подачи энергии потребителям и вызывают необходимость разработки новых измерительных приборов, создания и совершенствования методик по раннему обнаружению дефектов различного электрооборудования. Основной задачей оперативной диагностики действующих элементов сетей и подстанций является выявление на ранней стадии аппаратов, имеющих повышенный уровень частичных разрядов и тепловые аномалии, их своевременную профилактику или замену.
Тепловизионные системы завоевали прочное положение в инспекционном контроле электрооборудования под рабочим напряжением, и полезность их применения при контроле технического состояния не вызывает сомнений. Все шире начинают использоваться методы и аппаратура для контроля частичных разрядов на силовых и измерительных трансформаторах, электродвигателях и генераторах. Оптические методы и аппаратура занимают особое место при контроле электроразрядных и тепловых процессов, благодаря дистанционности и оперативности процесса измерения, а также высокой информативной способности.
В настоящей работе представлены некоторые результаты практического применения новых оптикоэлектронных систем, чувствительных в ультрафиолетовой, видимой и инфракрасной области спектра при контроле электрооборудования, широко используемые в распределительных сетях и подстанциях, а также оборудования генерирующих электростанций.
В измерениях использованы длинноволновые инфракрасные системы фирмы NEC (Япония) и комбинированная камера для работы в видимой и ультрафиолетовой части спектра DayCor II компании OFIL (Израиль-США).
Тепловизионный контроль.
Важной составляющей при проведении данных измерений является соблюдение ряда условий, невыполнение которых делает результаты измерений малодостоверными.
Современные тепловизионные системы имеют широкую возможность определения статистических температурных параметров по значению минимальной, максимальной и средней температуры измеряемой поверхности, наряду с этим в действующих нормативных документах отсутствуют указания, какими значениями температур следует пользоваться в процессе оценки технического состояния, а также к какой области и зоне поверхности аппарата относить данные обработки. Как правило, результаты оценки состояния объекта оказываются достаточно субъективными и зависят от выбора характерных размеров зоны поверхности и выбора того или иного температурного параметра.
В основу развитого нового метода обработки термограмм положен принцип определения наиболее вероятного значения температуры поверхности объекта или его фрагмента, учитывающий, как статистические свойства излучающей поверхности, так и статистические параметры оптико-электронного тракта используемой тепловизионной аппаратуры.
Метод позволяет легко вводить критерии оценки технического состояния различного оборудования и проводить сравнение объектов при различных температурах окружающей среды.
Данный метод применялся для определения технического состояния измерительных трансформаторов тока и вводов трансформаторов маслонаполненных кабельных линий 500 кВ и показал на свою высокую эффективность.
Результаты практических измерений ПС «Новокузнецкая».

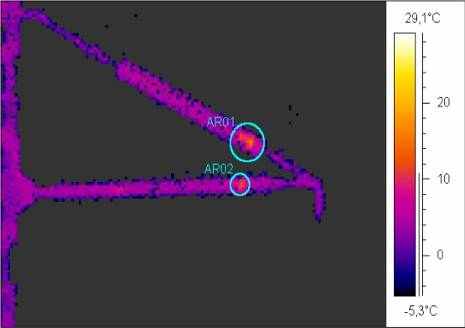

 | |  |
| Рис.1. Обработка термограмм трансформаторов тока трех фаз методом «термографических функций» | ||
Нормализованные ТИФ трансформаторов тока ТФРМ по трем фазам.
Таблица 1
Коэффициенты дефектности, полученные по описанной методике для ТФРМ-500 ПС «Новокузнецкая»
| В-1-542 | В-2-542 | ||||
| А | В | С | А | В | С |
| 1.186 | 1.09 | 0 | 0 | 1.5 | 1.56 |
ПС «Итатская». Трансформаторы тока фирмы АВВ
 | |  |

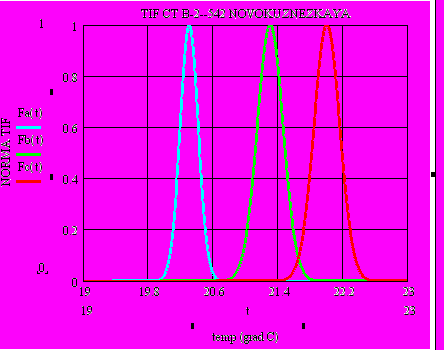

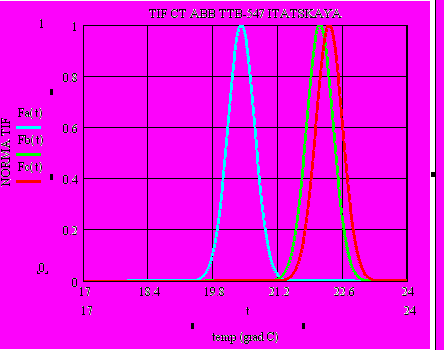

| Рис.2. Нормализованные ТИФ трансформаторов тока IMB-550 фирмы АВВ в группе по фазам с дефектами по двум фазам | ||

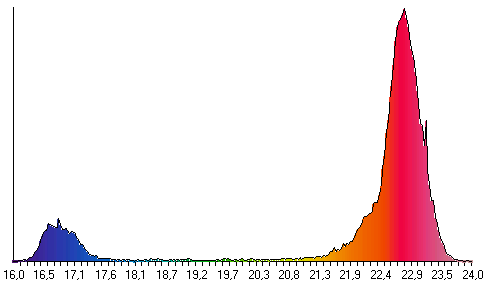

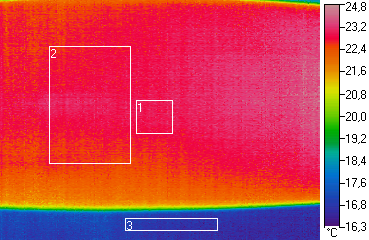

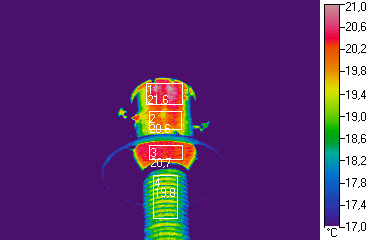

На рис.3 (слева) представлена типовая термограмма участка корпуса с трубопровода КЛ-500 кВ с зоной поверхности стены, которая имеет более низкую температуру. Справа приведен результат преобразования, полученный методом ТИФ и определения наиболее вероятного значения температуры КЛ и фона. По значениям разностных температур двух кабельных линий установлены зоны повышенных температуры и тангенса диэлектрических потерь дефектной линии .
  |
Рис.3. Термограмма фрагмента КЛ 500 кВ и вид ТИФ (справа).

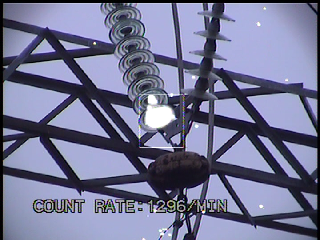

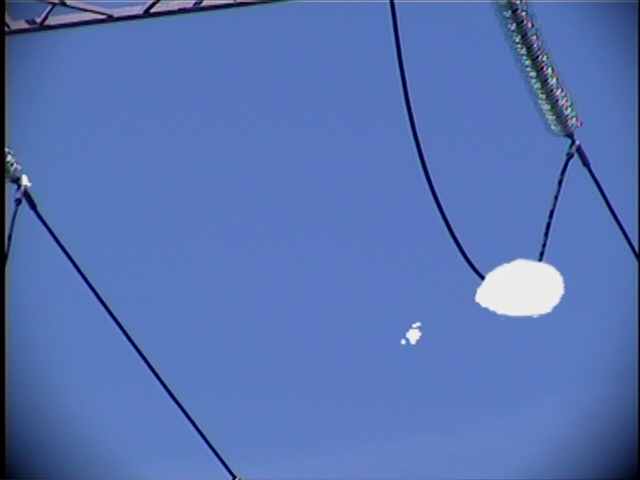

Рис.4. Корона на дефектных подвесных изоляторах высоковольтных линий.
Система контроля ультрафиолетового излучения короны DayCor II использовалась для определения дефектов опорных изоляторов высоковольтных линий электропередач (рис.4), где получено хорошее совпадение с данными термографии, полученными при высокой влажности атмосферы (рис.5). При малой влажности атмосферы термография не дает надежных результатов определения дефектов изоляторов. Весьма эффективно применение для определения механических повреждений проводников ВЛ (рис.6).
 | |  | |

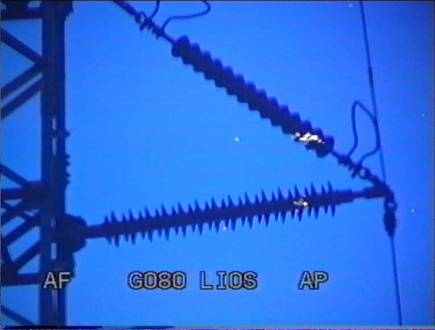

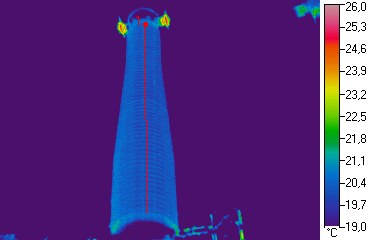

| Рис.5. Коронный разряд на дефектных изоляторах и их термограмма | |||
   |   | | |

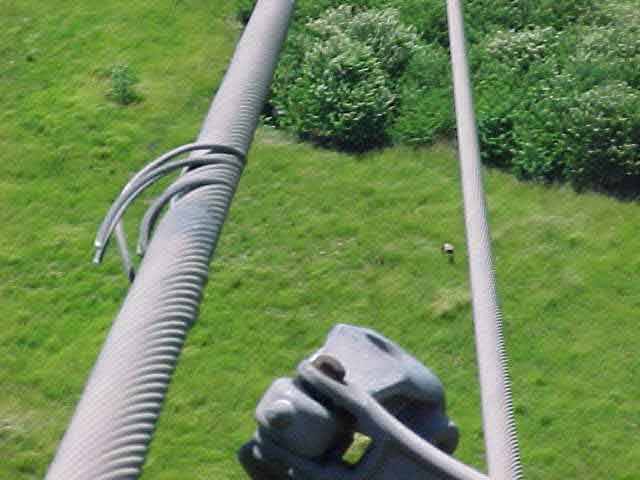

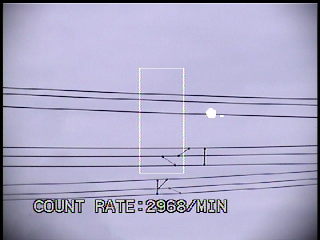

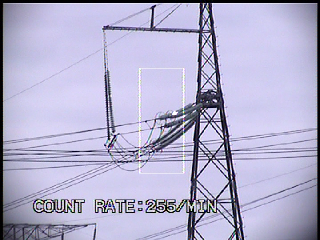

| Рис. 6. Повреждение элементарных проводников высоковольтной линии и определение зоны повреждения системой DayCor II (справа). | |||
ВЫВОДЫ:
Описанные методы диагностики при широком применении позволяют по совокупности измеряемых характеристик принимать взвешенные технические решения о поддержании эксплуатационной надежности действующего оборудования.
Литература:
- Аксенов Ю.П., Джикидзе В.В., Пронин Б.Д. Диагностика высоковольтного оборудования главных схем АЭС для поддержания эксплуатационной надежности. Труды Второй международной научно-технической конференции, «Безопасность, эффективность и экономика атомной энергетики». Ч.1.,М.ВНИАЭС 2001г.
- РАО ЕЭС РФ «Основные положения методики инфракрасной диагностики электрооборудования и ВЛ» РД 153-34.0-20.363-99.
