Honeywell
AQ 6000
МОНТАЖ
ВВОД В ЭКСПЛУАТАЦИЮ
ОБСЛУЖИВАНИЕ
Данная брошюра содержит указания по монтажу цифровой системы управления отоплением AQ 6000 и представляет информацию о контроле функций при вводе системы в эксплуатацию, а также при контроле состояния системы и диагностировании.
ВЫБОР СИСТЕМЫ
1. Проверить, согласуется ли использование с видами систем на рис.1 и установить Идент.-N ( от 1 до 4 ) для используемой систем управления. Критериями выбора является имеющаяся система отопления и используемый привод смесительного клапана.
2. Схема устройств/электропроводки изображена на прилагающемся системном листе-вкладыше, который кроме перечисления приборов содержит указания по установке параметров.
Рис. 1: Обзор системы - критерии выбора
МОНТАЖ КОМНАТНОГО БЛОКА
1. Комнатный блок установить на соответствующем месте в жилом помещении. Лучше всего в гостиной, которая лучше всего подходит в качестве контрольного помещения. В так называемом контрольном помещении должен монтироваться только комнатный блок. Другие устройства регулировки, как например термостатические вентили, могут негативно влиять на параметры регулировки AQ 6000. Если термостатические вентили уже имеются, то они должны быть полностью открыты. Установка комнатного блока не должна проводиться в непосредственной близости от окон и дверей, что может привести к искажениям результатов измерения. Монтаж устройства на стену производить на уровне 1,5 м от пола.
2. Для передачи данных потребуется низковольтный двужильный кабель ( до 100 в ), который соединяет между собой комнатный блок и блок котла.
Рекомендуемый диаметр провода: 2 х 0,6 мм
Максимальное поперечное сечение: 2 х 2,5 мм²
Предпочтительно применение проводов с маркированной изоляцией, т.к. соответствующее обозначение помогает правильно проводить соединительный монтаж электропроводки. Прокладка экранированных проводов не требуется.
3. Вынуть комнатный блок из упаковки, открыть откидную переднюю крышку и снять стенную консоль.
4. Провода ( двужильные, с полярным подключением) подключить к клеммнику на обратной стороне консоли. Консоль укрепить на стене с помощью прилагаемого фиксатора в горизонтальном положении.
5. Крышку отделения на обратной стороне комнатного блока, где помещаются батареи, снять, т.е. отвести по направлению стрелки вверх. Поместить в отделение две батареи по 1,5 В, в соответствии с рисунком в отделении.
Тип : MIGNON AA, LR6 или АМ3
Срок службы: 2 года
6. Вставить комнатный блок в консоль и закрепить переднюю крышку.
Важно:
При дополнительном отоплении контрольного помещения камином или кафельной печью переключить тумблер блока управления котлом в положение “ черный” . В этом положении исключается с помощью датчика температуры помещения компенсация всех посторонних тепловых воздействий. После окончания дополнительного отопления контрольного помещения тумблер нужно переключить в исходное положение, в котором ударные включения нагрузки компенсируются посторонними тепловыми воздействиями. В исходном положении видна белая маркировка тумблера.
МОНТАЖ БЛОКА КОТЛА

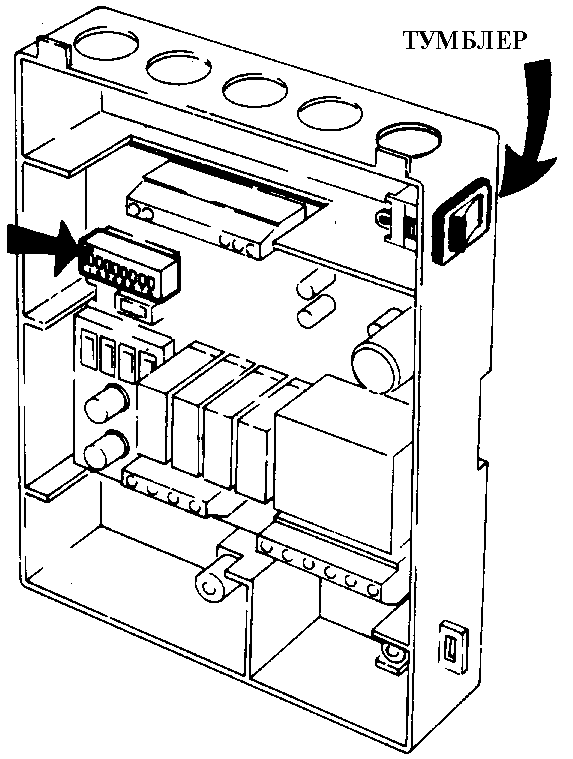

Рис. 2. Функциональный переключатель, служащий для установки параметров управления и тумблер для включения/выключения компенсации посторонних тепловых воздействий

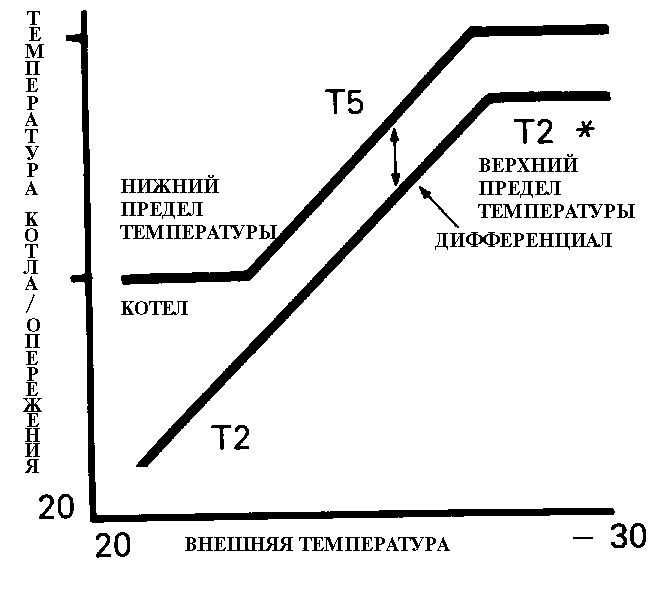

Рис. 3.Дифференциал характеристик нагрева
*верхняя температур-ная граница для подключенного отопи-тельного контура
1. Оба кодирующих переключателя установить соответственно используемой системе.
2. Произвести установку нужной максимальной опережающей температуры “Т2” ( ограничение номинального значения) для подключенной системы автоматического управления отоплением. Температурный диапазон: от 35 до 100 С. Если не требуется верхнее температурное ограничение смешанной, заранее поступающей воды “Т2”, то потенциометр номинального значения установить на максимальное значение ( 100 С = ограничитель справа).
3. Видимая белая маркировка тумблера значит, что все посторонние температурные воздействия компенсируются. Компенсаторное действие датчика комнатной температуры исключается, если не видно белой маркировки тумблера (см. рис.2).
4. Установить функциональные переключатели 1-8 (см. рис. 1 и 4), которые служат для определения параметров котла и подключенного отопительного контура.
Заводскую установку нужно изменять лишь в том случае, если это связано с особыми, связанными с котлом требованиями.
а) Установить нижнюю температурную границу, которая, например, предписана для низкотемпературных котлов со скользящим эксплуатационным режимом.
Температурный диапазон: 20-65 С
Заводская установка: 20 С
b) Произвести установку циклов переключения горелки в час.
Установочный диапазон: 3-12 циклов переключения/ час
Заводская установка: 3 цикла переключения/ час
с) Установить дифференциал характеристик нагрева между
средней температурой воды в котле “Т5” и опережающей
температурой “Т2”, для подключенного отопительного контура
(см. рис.3).
Установочный диапазон: 20-35К
Заводская установка: 20К
d) Произвести установку минимальной продолжительности работы
горелки, либо минимального времени отключения горелки.
Установочный диапазон: 1-4 мин.
Заводская установка: 1 мин.
На рис.4 представлено, как нужно позиционировать
8 функциональных переключателей, чтобы установить нужные параметры регулирования.
5. Монтировать блок котла там, где циркуляции воздуха достаточно для того, чтобы температура окружающей среды не превышала 50 С. Приложенный разметочный шаблон предоставляет возможность для простейшего проведения монтажа.
6. Монтаж остальных компонентов системы ( температурного датчика и пр.) производить согласно указаниям по монтажу.
7. Проложить провода для компонентов системы и выполнить соединительное подключение электропроводки по электрической схеме.
Черные квадраты обозначают позиции установки 8 функциональных переключателей, с помощью которых определяются параметры регулировки.
Рис. 4. Функциональные переключатели 1-8, установки параметров
регулирования
8. Включить сетевое напряжение. При вводе в эксплуатацию AQ 6000 начинает действовать заранее установленная вспомогательная программа, которая учитывает представленные в приведенной ниже диаграмме периоды переключений и температурные режимы.
Руководство по эксплуатации необходимо
передать пользователю

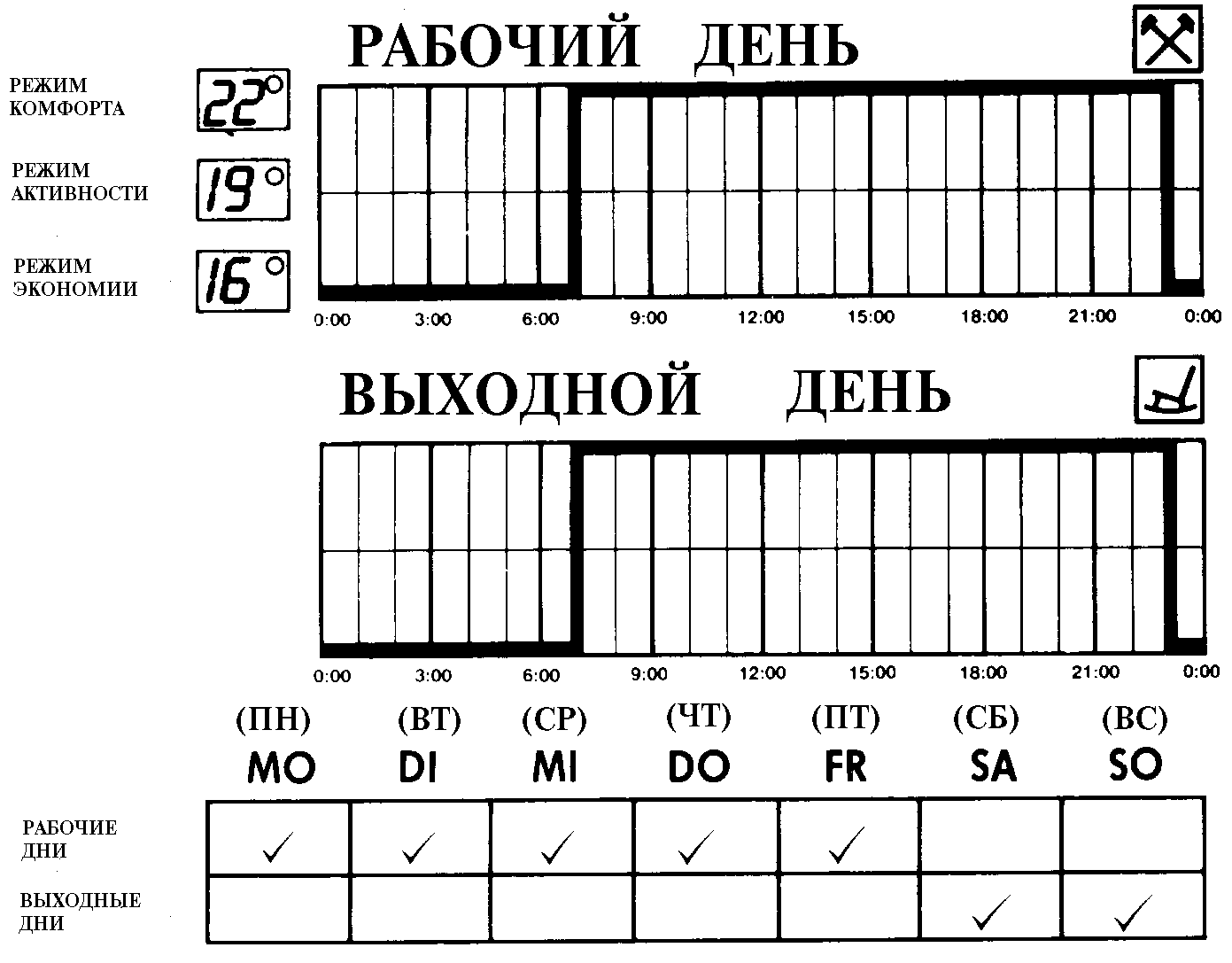

Рис. 5. Установленная вспомогательная программа времени
переключений и температурного профиля
ВВОД В ЭКСПЛУАТАЦИЮ -
КОНТРОЛЬ ФУНКЦИЙ
1. КОНТРОЛЬ ФУНКЦИЙ ПРИ ВВОДЕ В ЭКСПЛУАТАЦИЮ
С помощью микроэлектронного самотестирующего устройства соединительную электропроводку легко и просто проконтролировать. Все функции безупречны в том случае , если их протекание соответствует изображенной в табл. 1 временной сетке.
Контроль функций запускается, когда прервано подключение к сети блока котла, комнатный блок вынут из стенной консоли, и сетевое питание блока котла снова включено. На табл.1 представлено, в какой последовательности переключений и на какое время активируются выходы реле.

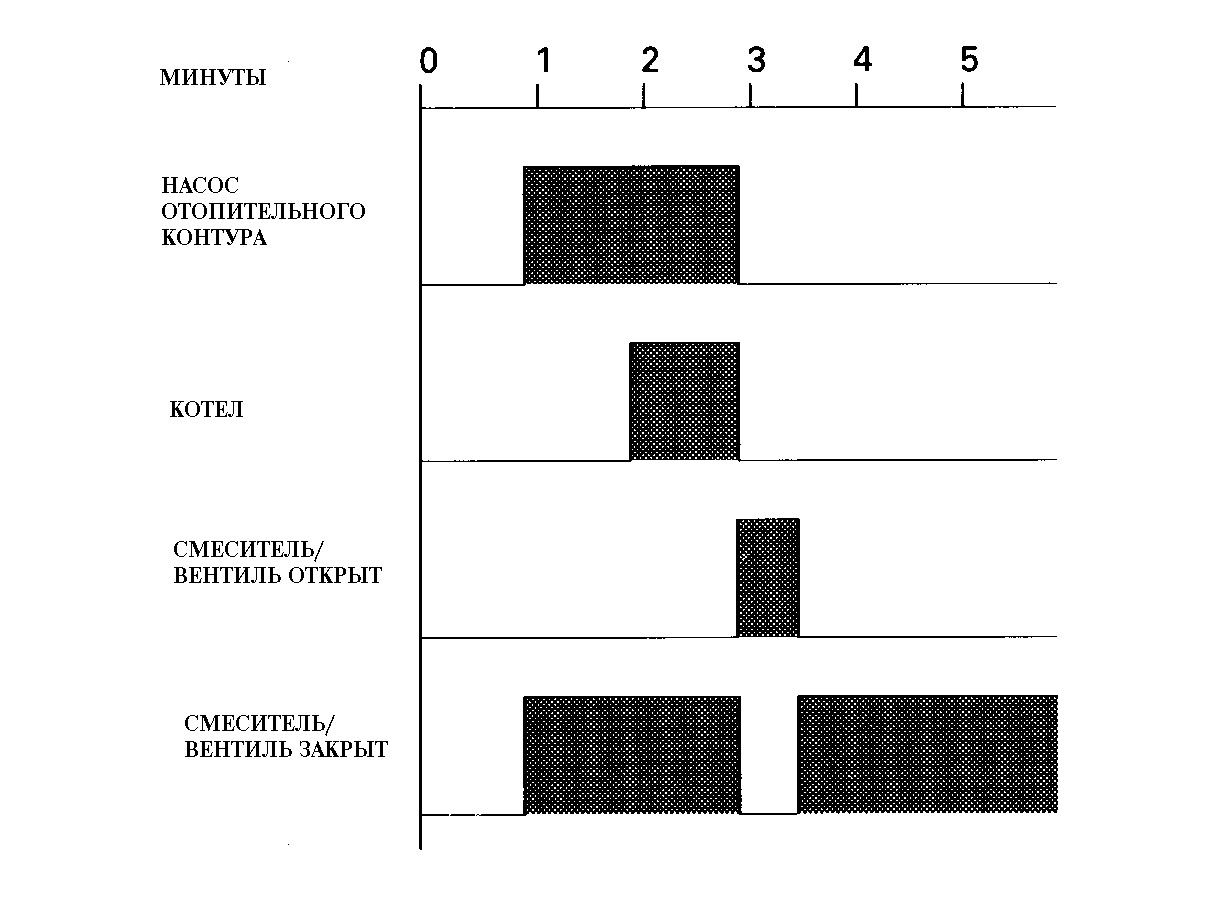

Таблица 1. Срабатывание функций в зависимости от
последовательности переключений и времени
2. ФУНКЦИИ ДИАГНОСТИРОВАНИЯ И ОБСЛУЖИВАНИЯ
Устройство диагностирования локализует неполадки в системе, которые в случае аварии индицируются на дисплее комнатного блока. Это производится посредством индикации буквенно-цифровых символов соответствующих неполадок, которую путем одновременного четырех любых кнопок набирают, вызывают и делают видимой. Для этого комнатный блок подключается (вставляется в консоль), и главный тумблер сетевого питания блока котла включается. Сведения о функциях диагностирования и обслуживания дает таблица 2. Отсутствие индикации символа неполадки говорит о том, что система управления в норме.
Таблица 2. Функции диагностирования и обслуживания
| Символ неполадки | Обнаружение дефекта | Возможная причина | Поиск неполадки/Устранение |
| F1 | Смешанная, поступающая заранее вода подключенного отопительного контура не нагревается в течение 40 минут до минимальной температуры 30 С | Неисправность горелки -------------------------- Насос отопительного контура не действует -------------------------- Привод смесительного клапана выдает сигнал “Закрыть” вместо “Открыть” | Проверить соединительную электропроводку. Проконтролировать основные эксплуатационные условия. ------------------------- Проверить подключение к сети и проверить проводку. ------------------------- Поменять местами контакты 1 и 2. |
| F2 | Отсутствие сигнала “Т2” с температурного датчика поступающей воды. | Оборваны или закорочены провода -------------------------- Датчик неисправен | Проверить провода датчика на обрыв или короткое замыкание. ------------------------- Проверить измерительный резистор. При необходимости заменить датчик. |
| F3 | Отсутствие сигнала Т3 с датчика внешней температуры | Оборваны или закорочены провода -------------------------- Датчик неисправен | Проверить провода датчика на обрыв или короткое замыкание. ------------------------- Проверить измерительный резистор. При необходимости заменить датчик. |
| F4 | Отсутствие передачи данных (коммуникации) между комнатным блоком и блоком котла | Отсутствие контакта между комнатным блоком и стенной консолью. -------------------------- Оборваны или закорочены провода. -------------------------- Неправильная полярность контактов. -------------------------- Электропитание блока котла нарушено | Проверить места контактов и правильность положения комнатного блока в стенной консоли. ------------------------- Проверить провода соединения на разрыв или короткое замыкание ------------------------- Установить правильную полярность с помощью перемены проводов (+/-) в комнатном блоке или блоке котла. ------------------------- Проверить контакт с сетью; при необходимости установить на печатной плате новый предохранитель на 50 mA |
| F5 | Отсутствие сигнала Т5 с датчика температуры котла | Оборваны или закорочены провода -------------------------- Датчик неисправен | Проверить провода датчика на обрыв или короткое замыкание. ------------------------- Проверить измерительный резистор. При необходимости заменить датчик. |
3. ОПРОС ТЕМПЕРАТУР СИСТЕМЫ.
С помощью комнатного блока могут быть опрошены важнейшие температурные параметры системы, которые информируют об эксплуатационном состоянии устройства. Они могут быть вызваны нажатием зеленой кнопки и индицируются на правой стороне дисплея в градусах Цельсия. При этом слева на поле дисплея возникает буквенно-цифровой код (Т1-Т4), который показывает, какое именно температурное значение системы индицируется.
Повторным нажатием зеленой кнопки температурные параметры системы выводятся на дисплей в очередности, представленной в таблице 3. Коды температурных параметров также указаны в таблице 3.
Индикация температуры автоматически исчезает через 12 секунд. На месте буквенно-цифрового кода возникает номер дня недели; индикация фактического значения температуры заменяется на индикацию заданного программе температурного значения. Вручную это переключение производится при помощи нажатия зеленой кнопки.
Таблица 3. Температуры системы
| Код | Фактическое значение температурных показаний |
| Т 1 | Температура помещения |
| Т 2 * | Опережающая |
| Т 3 | Внешняя температура |
| Т 4 | 0 С |
Внимание : В системах 1 и 3 измеренная датчиком Т5 температура индицируется на дисплее комнатного блока как Т2.

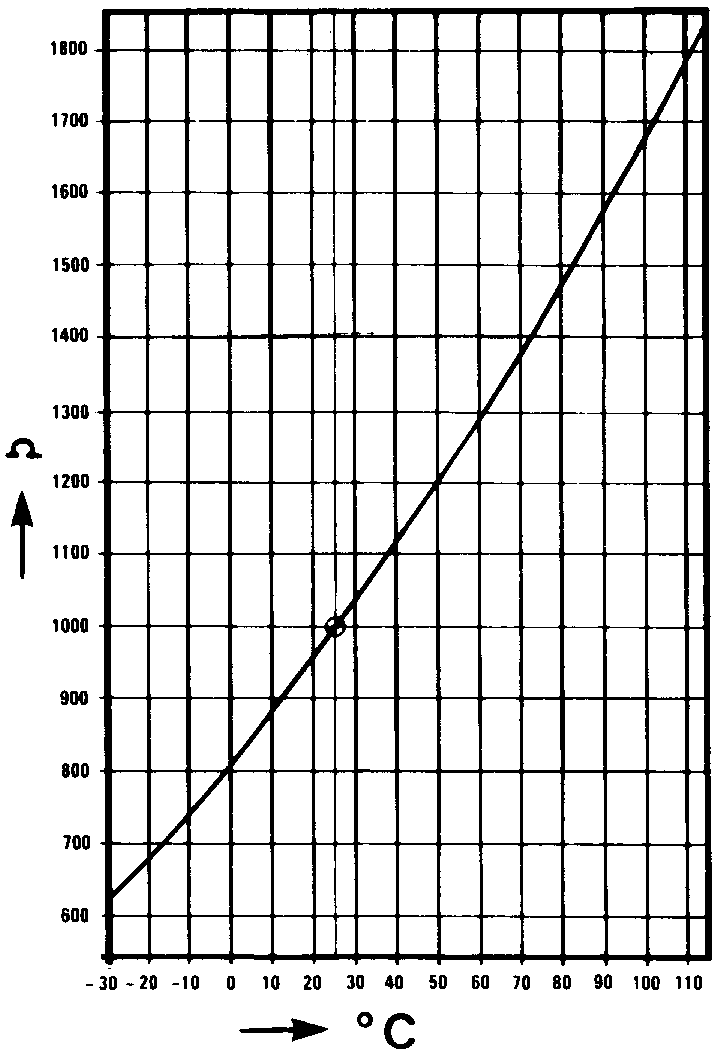

4. Кривая сопротивления температурного датчика
AQ6000. СИСТЕМЫ 1 И 3
Автоматическое регулирование работы котла и насоса в зависимости от погодных условий и нагрева здания.
Система 1 Система 3
Отопление радиаторов Отопление пола

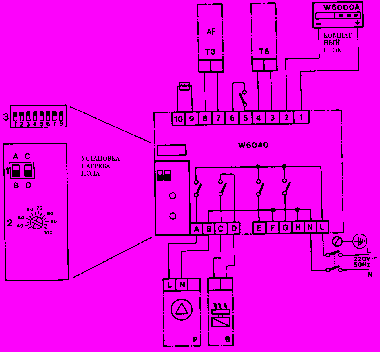

Схема подключения и способ настройки.
- Кодирующий переключатель установить, как указано на схеме. Переключатель “A-B” установить в положение “A” для нагрева радиаторов и в положение “B” для нагрева пола. Положение переключателя “C-D” безразлично.
- Установить максимальную опережающую температуру “Т5” для отопительного контура радиаторов или пола. Например, рекомендованное значение для отопления пола - 45 С, а для отопления радиаторов - 70 С.
- Функциональные переключатели 1-8 установить согласно указаниям на стр. 3.
Система 1 и 3

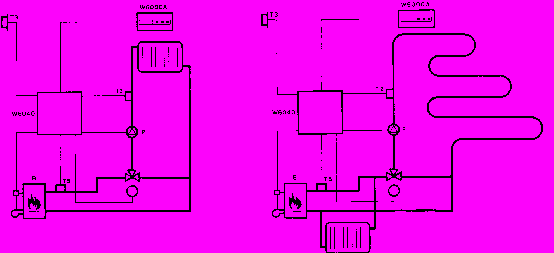

AQ6000. СИСТЕМЫ 2 И 4
Автоматическое регулирование работы котла, смесительного клапана и насоса в зависимости от погодных условий и нагрева здания.
Система 2 Система 4
Отопление радиаторов и пола Отопление радиаторов и пола

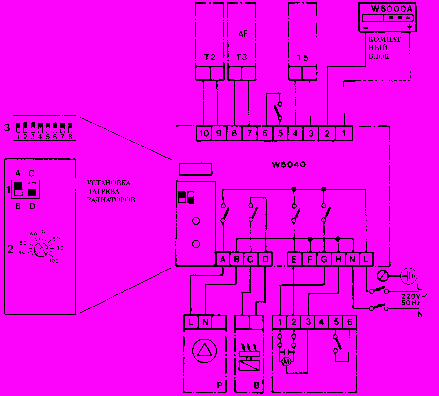

Схема подключения и способ настройки.
- Кодирующий переключатель установить, как указано на схеме. Переключатель “A-B” установить в положение “A” для нагрева радиаторов и в положение “B” для нагрева пола.
Для нагрева радиаторов и пола переключатель “A-B” установить в положение “B”.
Переключатель “C-D” установить в положение “С”, если продолжительность работы мотора составляет 1 минуту.
- Установить максимальную опережающую температуру “Т2” для отопительного контура радиаторов или пола. Например, рекомендованное значение для отопления пола - 45 С, а для отопления радиаторов - 70 С.
- Функциональные переключатели 1-8 установить согласно указаниям на стр. 3 и 4.
Система 2 и 4
