Автоматизированная информационно-измерительная система

Назначение и цель

Автоматизированная информационно-измерительная система и телемеханика (АИИСиТ) предназначена для сбора, хранения и обработки коммерческих и технических данных о потреблении электрической энергии, телеизмерений, телемеханики и анализа технологических процессов, связанных с передачей электрической энергии в городских электрических сетях г. Лабытнанги и мкр Обская.

Целью внедрения является организация автоматизированных рабочих мест (АРМ) в оперативно-диспетчерской службе и энергосбыте для осуществления контроля над параметрами электросети, объёмами потребления электроэнергии и контроля оперативных переключений.

Результаты от внедрения АИИСиТ

1. Создание единого диспетчерского центра по управлению изолированной энергосистемой с возможностью контроля над частотой в системе, уровнями напряжений и величиной токов нагрузок, дистанционное управление коммутационными аппаратами.

2. Дистанционный опрос приборов учета электрической энергии.

3. Оптимизация технических потерь электроэнергии.

4. Сведение балансов электроэнергии с точностью до одних суток по крупным участкам сети (потребителям)

5. Интеграция АИИСиТ в биллинговые системы.

6. Снижения суммарных потерь электроэнергии (технических и коммерческих).


АИИСиТ состоит из двух структурных подсистем: диспетчерской и АСКУЭ. В состав диспетчерской системы входит система телемеханики и телеизмерений. Передачу данных от объектов учета до центра сбора информации осуществляется по каналам сотовой связи на основе GPRS, а так же по линиям электропередач класса напряжения 0,23-0,4 кВ по технологии PLC .

Для учета энергоресурсов в бытовом секторе, контроль над потреблением электроэнергии осуществляется по силовой распределительной сети 0,4 кВ. Специализированный модем (PLC-модем) встроен в корпус электросчетчика, что упрощает монтаж точки учета и обеспечивает передачу данных от счетчиков исключительно в цифровом виде. Все приборы учета «Меркурий» в сети – равнозначны, и выход из строя какого-либо прибора учета не оказывает влияние на получение данных от других.

Непрерывная и параллельная передача данных о текущем значении учтенной электроэнергии от каждого счетчика сети обеспечивает возможность получения текущих показаний с минимальным интервалом от 4 до 15 минут.

Система РLС на базе оборудования «Меркурий» за счет отсутствия объединяющего интерфейсного кабеля резко удешевляет стоимость монтажных работ и последующую эксплуатацию системы АИИСТ, увеличивает надежность функционирования и вандалоустойчивость. Технические решения, применяемые при использовании такого оборудования для системы АИИСТ, являются уникальными.

Условия внедрения таких систем и устойчивая работа обеспечивается только следующим аппаратным составом системы для передачи данных по силовой сети (PLC):


Концентратор «Меркурий 225» - является основным узлом системы и осуществляет прием, обработку и хранение пакетов информационных пакетов с данными от счетчиков электроэнергии, а также синхронизацию передачи данных приборами учета, синхронизацию внутренних часов в счетчиках, передачу управляющих команд счетчикам, ретрансляцию данных для увеличения зоны охвата.

Счетчик электрической энергии «Меркурий 200, 201, 230» - счетчики обеспечивают накопление и хранение энергопотребления нарастающим итогом, хранение информации в энергонезависимой памяти до 50 лет, учет в многотарифном режиме, учет реактивной энергии, дистанционное вкл/откл или ограничение потребления, измерение и индикацию мгновенных значений мощности, напряжения, тока, cos φ. Счетчик с PLC-модемом непрерывно передает по силовой сети текущие показания по действующему в данный момент суток тарифу.

Технологический модем «Меркурий 223» – используется для программирования сетевых адресов абонентских PLC -модемов встроенных в счетчики «Меркурий».

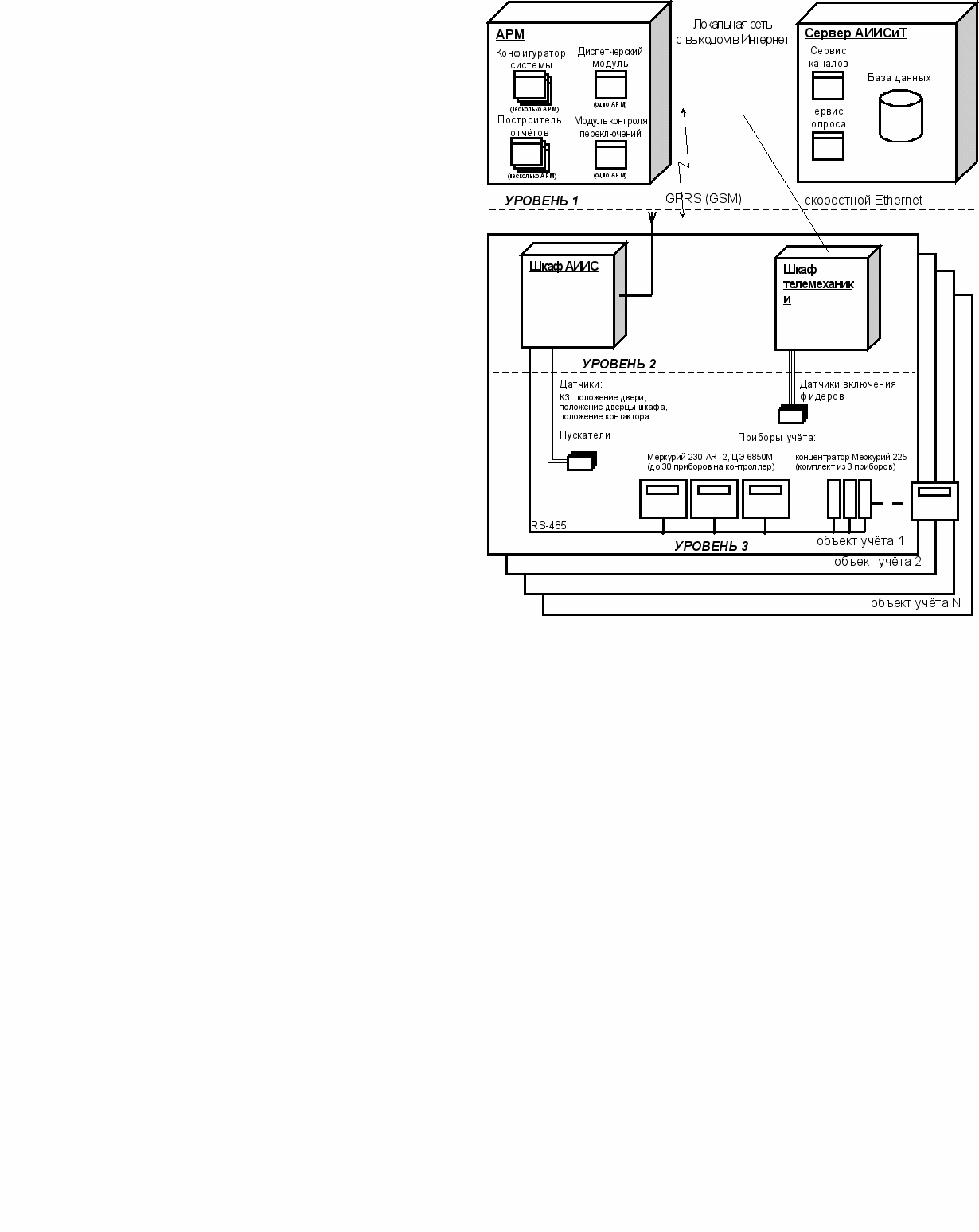

Архитектура АИИСиТ

Меркурий 201, 200

Приборы потребителей
