11.Проектирование горизонтальных подсистем каждого этажа (топология, система маркировки компонентов СКС – разъемов, розеток, патч-кордов и т.д.).
| Класс линии | Определение и приложение |
| А | Телефонные каналы и низкочастотный обменный данными. Максимальная частота сигнала  |
| В | Приложения со средней скоростью обмена.  |
| С | Приложения с высокой скоростью обмена.  |
| D | Приложения с очень высокой скоростью обмена.  |
| E | Приложения с очень высокой скоростью обмена.  |
| F | Приложения с очень высокой скоростью обмена.  |
| Оптический | В качестве среды используют оптоволоконный кабель, частоты 10 МГц и выше |
На горизонтальной подсистеме можно использовать:
- Электрический кабель категории 5е, 6, 7.
- Многомодовый оптоволоконный кабель.
Относительно первого варианта, для сетей СКС предприятий среднего и мелкого размера обычно применяется недорогой кабель категории 5е, позволяющий достигать скоростей передачи данных до 1000 Мбит/сек. Более высокие категории пока достаточно дорогие.
Что же касается второго варианта, то такие технологии уже на подходе и называются технологией «fiber to desk». Некоторые фирмы уже предоставляют возможность установки СКС на основе «fiber to desk», но цены на такую комплектацию слишком высокие, а затраты на прокладку такого волокна в горизонтальной подсистеме для нашей курсовой будут неприемлимы.
В соответствии с выбранным классом горизонтальную систему будем строить в соответствии со следующими рекомендациями [6]:
- Максимальная длина горизонтального кабеля должна составлять 90 м, независимо от типа среды. Она измеряется от разъема (панели) в РП этажа до телекоммуникационного разъема на рабочем месте. Максимальная механическая длина абонентских, коммутационных (перемычек) и сетевых кабелей - не более 10 метров.
- На каждом рабочем месте будет два телекоммуникационных разъема, обеспечивающие минимальные ресурсы рабочего места:
а) один телекоммуникационный разъем должен будет установлен на симметричном кабеле категории 3(телефонная связь);
б) второй телекоммуникационный разъем будет установлен на симметричном кабеле категории 5е (информационная сеть).

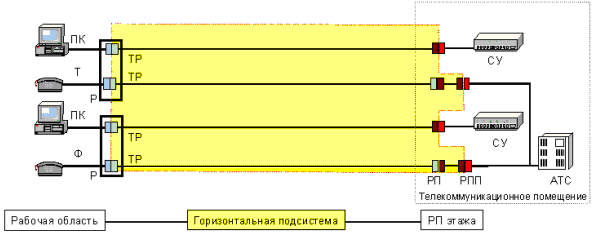

Рис.7 Конфигурация горизонтальной подсистемы
- На каждом рабочем месте будут силовые розетки, подключенные к системе гарантированного энергоснабжения и розетки, подключенная к системе бытового энергоснабжения;
- Структуры обоих зданий представляют собой офисный тип, поэтому нами будут созданы точки консолидации (к тому же это оговорено в международном стандарте). Точка консолидации считается основной и подлежит тестированию. Ограничения: точка консолидации не является пунктом администрирования и интерфейсом кабельной системы. Включение дополнительного разъема в СКС обеспечено за счет ограничения длины каналов данной модели.
Теперь определимся с кабельными трассами и каналами. Они необходимы для прокладки кабелей от РПЭ до рабочих мест. Мы уже говорили ранее, что кабельные трассы будут проложены под фальшпотолком в коридорах и некоторых комнатах, в остальных же местах мы будем использовать настенные каналы, т.е. декоративные короба. Общее требование ко всем методам прокладки – необходимость заземления всех их металлических элементов, что обеспечивается заземлением через РПЭ. Будем использовать металлических лотки и декоративные короба от фирмы EfaPel. Крепления для лотков и коробов в широком спектре также представлены фирмой EfaPel. Степень заполнения коробов и металлических лотков возьмем равным 0.6, поскольку это обеспечит достаточную гибкость всей подсистемы при необходимости установки дополнительных ТР.
12.Проектирование подсистемы внутренних магистралей (расчет каналов в стояках) и подключение внешнего кабельного канала в аппаратной.
Кабели подсистемы внутренних магистралей связывают между собой коммутационное оборудование, установленное в помещениях кроссовых и аппаратной. В проектируемой системе принят принцип использования 2-портовых информационных розеток на рабочих местах. На основании данных двух факторов следует ожидать передачи по магистральным кабелям сигналов значительного числа телефонных разговоров. Принимается следующая идеология построения подсистемы внутренних магистралей:
- для организации части подсистемы внутренних магистралей, обслуживаю щей работу ЛВС, используется волоконно-оптический кабель;
- для увеличения эксплуатационной гибкости и живучести создаваемой системы применяется дублирование каждой пары волокон 4-парным кабелем из витых пар категории 5е.
В соответствии с исходными данными общая высота здания составляет 3,35 м. Через технические помещения проходят каналы стояка. С учетом данных обстоятельств максимальная длина магистрального кабеля будет составлять примерно 25 м.
Рассчитаем требуемую суммарную емкость кабелей в парах/волокнах. Проектируемая кабельная система имеет высокую степень интеграции. При этом подсистема внутренней магистрали строится из расчета обеспечения функционирования ИР с двумя розеточными модулями на каждое рабочее место. На каждое рабочее место во внутренней магистрали здания следует предусмотреть 2 пары категории3, 0,4 пары категории 5е и 0,2 волокна и соответственно на каждый этаж: 180 пар категории 3, 36 пар категории 5е и 18 оптических волокон. Данная информация позволяет определить емкость магистральных кабелей и при необходимости конкретизировать их конструкцию.
Все необходимые данные для расчета длины различных разновидностей магистрального кабеля с его разбивкой по отдельным сегментам представлены в табл. 5. Длины отдельных магистральных кабелей с указанием их идентификаторов, полученные в результате расчета, приведены в табл. 2.
Таблица 2
Магистральные кабеля
| Участок кабельной трассы | Оптический кабель | Многопарный кабель категории 3 | 4-парный кабель категории 5е |
| Подъем в монтажном шкафу и запасы на разделку | 2 х 5м | 4м | 2 х З м |
| Участок от монтажного шкафа до канала стояка | 1 м | 1 м | 1 м |
| Участок в канале стояка | По 4 м на этаж | По 4 м на этаж | По 4 м на этаж |
| Подключение к настенному кроссу | – | 5 | – |
| Коэффициент увеличения длины магистральных кабелей | 1,057 | 1,02 | 1,02 |
Таблица 6

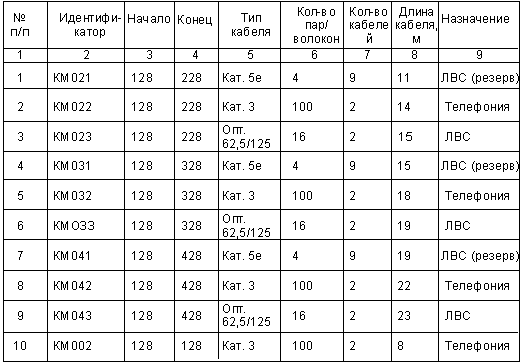

Кабели подсистемы внутренних магистралей
13.Расчет длин коммутационных шнуров.
Суммируя полученные значения, получаем требуемое количество кабеля для реализации подсистемы внутренней магистрали проектируемой кабельной проводки:
- 610 м 4-парного кабеля категории 5е – для реализации резервных трактов оборудования ЛВС (по расчету необходимо 413 м, однако в спецификации из-за особенностей заводской поставки общая длина указывается с кратностью до целой стандартной упаковки по 305 м);
- 111 м 100-парного кабеля категории 3 – для передачи телефонных сигналов;
- 121 м 12-волоконного оптического кабеля.
По кабельным трактам подсистемы внешних магистралей согласно исходным данным должен передаваться 100-мегабитный информационный поток. С целью увеличения эксплуатационной гибкости проектируемой сети используем 8-волоконный кабель вдвое большей емкости. Прокладка кабеля подсистемы внешних магистралей выполняется по каналу канализации. На основании этого для организации этой линии выбираем одномодовый кабель внешней прокладки.
Кабельный ввод в здание расположен таким образом, что расстояние от него до аппаратной невелико, то есть даже с учетом подъема из подвала длина прокладываемого внутри здания кабеля подсистемы внешних магистралей не превышает 15 м. Это позволяет использовать более дешевую конструкцию с оболочкой из полиэтилена без перехода на кабели с внешними негорючими защитными покрытиями. Для организации трассы прокладки внутри здания от точки кабельного ввода до аппаратной применяется трубная разводка, которая обеспечивает выполнение норм противопожарной безопасности и надежную защиту кабеля от механических повреждений в процессе эксплуатации.
Общую длину кабеля с учетом величины технологических запасов на неровности укладки и общей площади оконечных коммутационно-разделочных устройств определим как 2000 м.
