5.Определение для каждой кроссовой количества необходимого активного оборудования и коммуникационных патч-панелей, обоснование и выбор типов оборудования.


В помещении кроссовой было выполнено решение по размещению оборудования СКС в открытых телекоммуникационных стойках. Для размещения тяжеловесного телекоммуникационного оборудования в качестве стоек использовались шкафы ZPAS SZB с глубиной 300х300. Циркуляция охлажденного воздуха в помещении обеспечивает нормальные условия для работы размещенной в них аппаратуры. Шкафы были соединены в одну линейную секцию с помощью стандартных крепежных элементов ZPAS. Получилась надежная устойчивая конструкция, по прочностным характеристикам многократно превосходящая аналогичные решения на базе открытых стоек.

Из-за ограниченности площади помещения расположение стоек в кроссовой регламентировалось с точностью до миллиметра. Расстояние от задней части серверных стоек до стены не должно быть меньше необходимого для монтажа крупногабаритного серверного оборудования в стойки.

Все кабельные потоки, входящие в кроссовую, заводились под фальшпол. На стойки кабель заводился снизу с помощью системы проволочных лотков DEFEM, смонтированных под фальшполом. Система лотков позволила удобно подвести большое количество кабеля к кабельным люкам под стойками. Отдельный металлический лоток был смонтирован на стенах аппаратной для подвода телефонного кабеля к АТС.

Межэтажный кабельный канал проходит через кроссовую. В связи с ограниченным пространством внутри помещения, двери, закрывающие кабельную шахту, сделаны по специальному проекту двустворчатыми, с узкими створками.

Для электропитания аппаратуры, смонтированной в шкафах, в каждом шкафу были организованы группы силовых розеток, подключаемых к общему электрическому щитку помещения. Для безопасного подключения аппаратуры в комнате была смонтирована общая шина заземления. С ее помощью были заземлены стойки, фальшпол и смонтированная под ним система кабельных лотков. Шина подключалась к центральной шине заземления здания.


Также в каждой кроссовой было установлено по одной 35-портовой стоечной патч-панели NETS-PP-KUTP35, UTP кат. 5Е

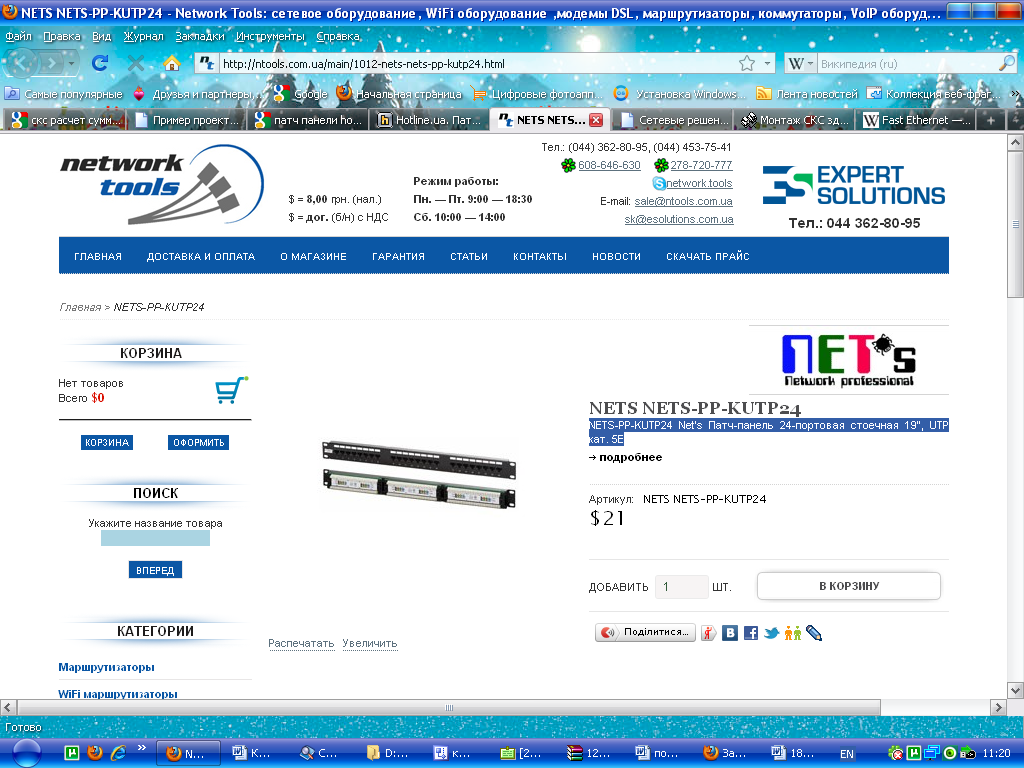

Рис.3 Патч-панель NETS


Мы использовали ее, поскольку она наиболее удовлетворяла наши требования по категории кабеля UTP, и кол-ву рабочих станций на этажах.


6.Обоснование и выбор типов коммуникационных шкафов для кроссовых. Составление схемы размещения оборудования в коммутационных шкафах.


Как уже упоминалось выше, использовались коммутационные шкафы ZPAS SZB с глубиной 300х300. Циркуляция охлажденного воздуха в помещении обеспечивает нормальные условия для работы размещенной в них аппаратуры. Шкафы были соединены в одну линейную секцию с помощью стандартных крепежных элементов ZPAS.

В шкафу мы разместили:
  • активное оборудование СКС
  • коммутационное поле СКС
  • коммутационное поле перехода на АТС
  • телефонный кросс
  • розетки,УБП, и пр.

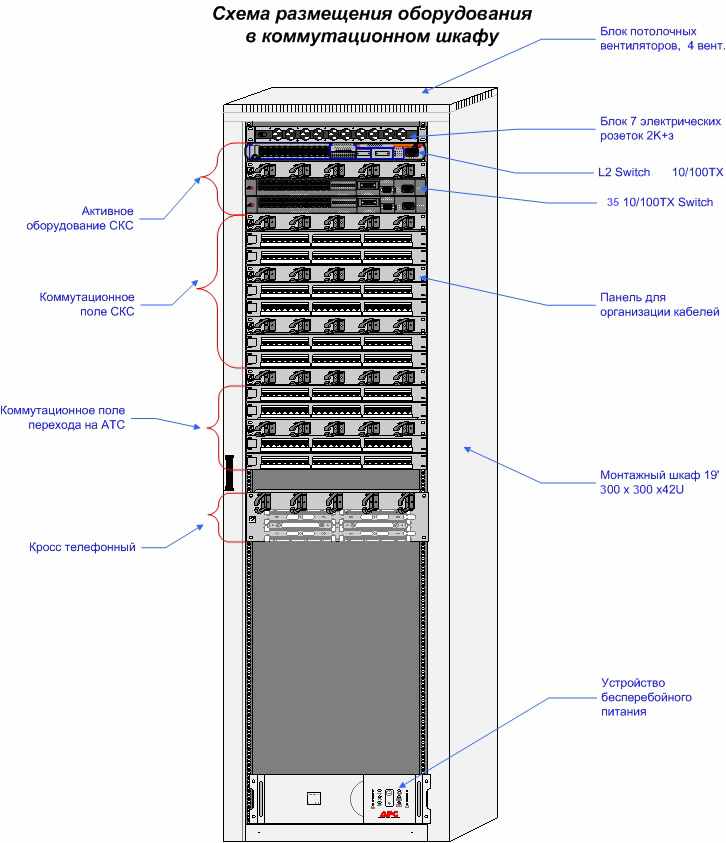

Рис.4 Схема размещения оборудования в коммутационных шкафах(кроссовая)


7.Выбор аппаратуры для телефонной связи (АТС и прочее оборудование)


Прежде всего, мини-АТС должна решать те задачи, которые мы перед ней ставим. Нельзя исходить из того, что современное оборудование любого известного мирового производителя, обладая широким спектром сервисных возможностей, сможет решить все поставленные задачи. Очень важно, какие дополнительные системы могут быть интегрированы с выбранной мини-АТС.

При выборе мини-АТС мы отталкивались от следующих вопросов:

 имеется ли возможность подключения источника бесперебойного питания (UPS) или аккумуляторов, принтера, компьютера и т.д.,

 максимальная нагрузка - интенсивность трафика (количество входящих и исходящих звонков), которое может обработать мини-АТС,

 и другие.

Выбор фирмы - поставщика выходит за рамки этой статьи, но в целом сводится к следующим вопросам:

 своевременная поставка, квалифицированный монтаж и наладка мини-АТС,

 условия гарантийного обслуживания и технической поддержки при дальнейшей эксплуатации,


Наименование
Примерное количество
Фирма

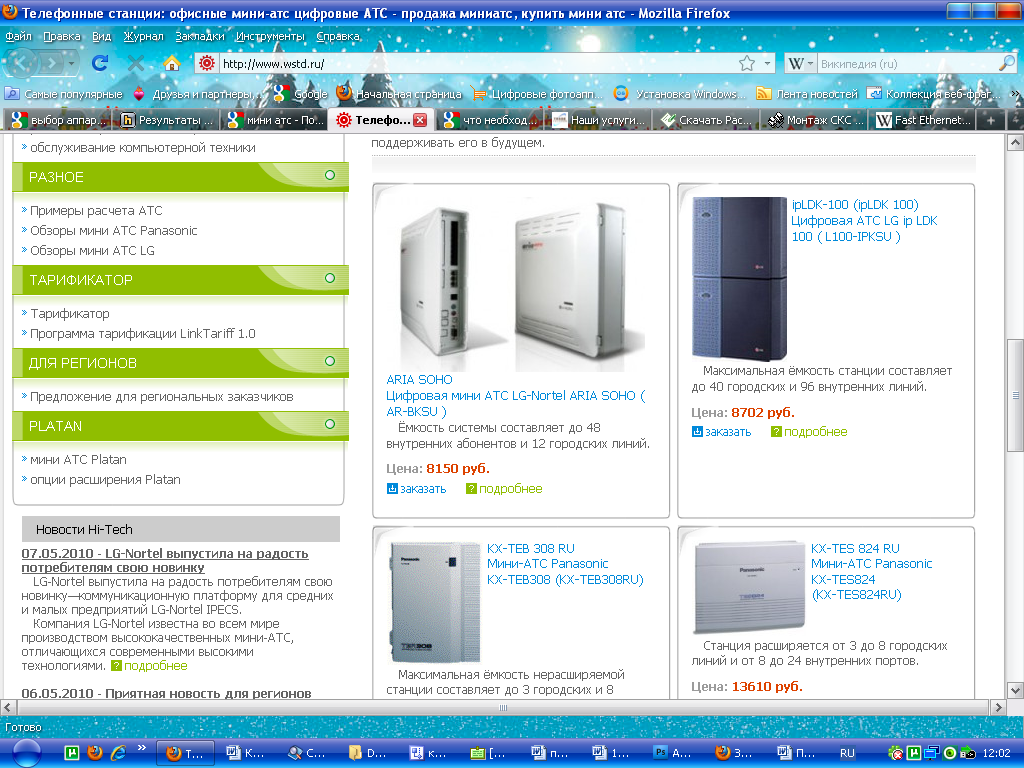

Мини-АТС Aria-Soho
3 шт.
Aria
 время реакции на заявку вызова сервисного специалисты для технического обслуживания или ремонта.



При выборе мы отталкивались от ее функционала:
  • Возможности расширения при увеличении числа сотрудников
  • Управление длительностью и направлением вызовов
  • Автоматический прием факсов
  • Подключение домофонов
  • Программирование АТС через системный телефон.
  • Программирование АТС через USB, RS-232.

8.Выбор аппаратуры для аппаратной. Составление схемы размещения оборудования в коммутационных шкафах в аппаратной.


Аппаратной называется техническое помещение, в котором на­ряду с групповым коммутационным оборудованием СКС располагается сетевое оборудование коллективного пользования масштаба предприятия (УПАТС, серверы, коммутаторы). Аппаратные оборудуются фальшполами, системами пожа­ротушения, кондиционирования и контроля доступа.

Для размещения аппаратной выбрано помещение под номером 31(рис.1), так как оно расположено на первом этаже, находится в центральной части здания. Коммуникационное оборудование устанавливается в 19-дюймовые монтажные шкафы со стеклянными дверцами. В помещении аппаратной предусмотрена установка двух шкафов, для коммутации вертикальной подсистемы рассматриваемой СКС.Комплектация шкафов аппаратной здания (сверху вниз):
  1. 3 – оптическая коммутационная панель 12 ST;
  2. 3 – органайзер для кабеля;
  3. 4 – заглушки;
  4. 20 – заглушки (место под сервер);
  5. 5 – источник бесперебойного питания;


Внешний вид идентичен коммутационному шкафу, находящемуся в кроссовой:




Рис.5 Внешний вид коммутационного шкафа в аппаратной


9.Разработка упрощенной структурной схемы проектируемой СКС.




Рис.6 Упрощенная структурная схема проектируемой СКС


10.Выбор оборудования для рабочего места


При проектировании рабочих мест использован способ размещения силовых и информационных розеток, когда места распределяются по площади помещения.

Блоки розеток устанавливаются в специальные коробки, вмонтированные в пол. Коммуникации подводятся по кабель–каналам в полу. Крышки коробок оформлены в виде колон размером 600х150х710 мм. В дальнейшем при необходимости, колонны возможно заменить крышками выполненными из того же материала, что и пол в помещении. Если габаритов помещения не достаточно, для такого типа проектирования рабочих мест (больше 3 рабочих мест), то блоки розеток монтируются в стену помещения (от пола поднимается вертикальный короб (h=700 мм), коммуникации к которому подводятся под фальшполом).

К каждому рабочему месту (Рис.1) подведена одна розетка бытовой электрической сети («Евростандарт» с заземляющим контактом) и блок из двух розеток ВЭПС для подключения рабочей станции, а также компьютерная розетка RJ-45 5-й категории, для подключения рабочих станций.

К каждому рабочему месту подведена сдвоенная розетка бытовой электрической сети («Евростандарт» с заземляющим контактом), блок из двух розеток ВЭПС для подключения рабочей станции, компьютерная розетка 2*RJ-45 5-й категории (наличие двух модулей RJ-45 обязательно, так как необходимо предусмотреть резервирование модуля или подключение дополнительного сетевого оборудования) и телефонная розетка RJ-11.

На каждое рабочее место отводится 3 кв. метра площади помещения. Высота установки розеток равна 700 мм. Также необходимо предусмотреть наличие свободного пространства перед розеткой (500 мм). Силовые и информационные розетки размещаются на одной высоте (выравнивание по верхнему краю розеток). Розетки одного типа находятся на расстоянии в 20 мм. друг от друга. Расстояние между розетками разных типов 150 мм. Розетки ВЭПС должны иметь отличительную маркировку.

Бытовая розетка имеет размеры 45х45 мм., сдвоенная – 80х45 мм. Размеры розетки ВЭПС 45х45 мм. Размеры розетки 2*RJ-45 – 50х50 мм. Размеры телефонной розетки RJ-11 – 25х25 мм.

В таблице 1 приведен перечень количества розеток в помещениях и метод их крепления.

Таблица 1. Количество информационных розеток в помещениях

№

рабочей зоны
Площадь(кв.м)
Кол-во ИР
Силовые розетки
Этаж

1
7
4
1
4
1

2
7
4
1
4
1

3
7
4
1
4
1

4
7
4
1
4
1

5
7
4
1
4
1

6
7
4
1
4
1

7
7
4
1
4
1

8
7
4
1
4
1

9
7
4
1
4
1

10
7
4
1
4
1

11
7
4
1
4
1

12
7
4
1
4
1

13
7
4
1
4
1

14
7
4
1
4
1

15
7
4
1
4
1

16
7
4
1
4
1

17
7
4
1
4
1

18
7
4
1
4
1

19
7
4
1
4
1

20
7
4
1
4
1

21
7
4
1
4
1

22
7
5
3
4
1

23
7
4
1
4
1

24
7
4
1
4
1

25
7
4
1
4
1

26
7
4
1
4
1

27
7
4
1
4
1

28
7
4
1
4
1

29
7
5
3
4
1

30
7
5
3
4
1

31
7
4
1
4
1

32
7
4
1
4
1

33
7
4
1
4
1

1
7
4
1
4
2

2
7
4
1
4
2

3
7
4
1
4
2

4
7
4
1
4
2

5
7
4
1
4
2

6
7
4
1
4
2

7
7
4
1
4
2

8
7
4
1
4
2

9
7
4
1
4
2

10
7
4
1
4
2

11
7
4
1
4
2

12
7
4
1
4
2

13
7
4
1
4
2

14
7
5
3
4
2

15
7
4
1
4
2

16
7
4
1
4
2

17
7
4
1
4
2

18
7
4
1
4
2

19
7
4
1
4
2

20
7
4
1
4
2

21
7
4
1
4
2

22
7
4
1
4
2

23
7
4
1
4
2

24
7
4
1
4
2

25
7
4
1
4
2

26
7
4
1
4
2

27
7
4
1
4
2

28
7
4
1
4
2

29
7
4
1
4
2

30
7
4
1
4
2

31
7
4
1
4
2
