Тема Автомат Калашникова.
Цель: - изучить назначение, общее устройство и боевые свойства, АК,
- ознакомить с принципами работы автомата,
- прививать любовь к отечественному оружию и уверенность в его лучших качествах в
сравнении с иностранными.
Учебные вопросы:
1. Стрелковое оружие Российской армии.
2. Автомат Калашникова - оружие мира. Назначение и общее устройство. Разборка и сборка
АКМ.
3. Принцип роботы, уход и сбережение автомата.
Оборудование: НВП А.И.Аверин стр. 90, Интернет-ресурсы, тесты, раздаточный материал, цифровые носители, мультимедиа, макет автомата ММГ-АК74М, стол для разборки и сборки АК, презентация.
Ход урока
I. Вводная часть.
1.Построение взвода.
2.Приветствие.
3.Проверка внешнего вида.
4.Проверка домашнего задания.
II. Усвоение новых знаний.
1. Первенство и приоритет в разработке и создании автоматического стрелкового оружия принадлежит России.
Невероятно, но даже после изобретения атомной, водородной и даже нейтронной бомб чуть ли не самым смертоносным оружием века остается стрелковое оружие. На его долю во всех конфликтах приходится до половины потерь в живой силе. И бесспорным лидером второй половины нашего столетия являются автоматы Михаила Тимофеевича Калашникова.
В 2007 г. первой конструкции АК исполнилось 60 лет. За эти годы автомат неоднократно дорабатывался, улучшался, подвергался различным модификациям, но в принципе остался неизменным.
Базовая конструкция автомата оказалась столь удачной, что были приняты на вооружение 55 странами мира, а число выпущенных единиц различных модификаций перевалило за 70 миллионов. Кроме того она послужила основой для создания ручных пулеметов (РПК и РПКС).
Автоматы системы Калашникова всегда были выгодным предметом экспорта.
Одной из последних Российских версий автомата М. Т. Калашникова - АК-74М под 5,45 мм промежуточный патрон. Такой автомат оснащен откидным на петле пластмассовым прикладом, сочетающим в себе достоинства и металлического плечевого упора и постоянного деревянного приклада. На АК-74М имеется также стандартный узел для установки различных оптических прицелов и под ствольных гранатометов ГП-25, ГП-30.
В настоящее время разработано пять разных моделей «Сотой серии»:АК-101, АК-102 поднатовскийпатрон5,5645мм;АК-103и АК-105 под отечественный патрон 5,45 39 мм.
Модели АК-102, АК-104 и АК-105 короткоствольные.
А всего в России в настоящее время имеется более 13 модификаций автомата
Калашникова.
2. Автомат Калашникова предназначен для уничтожения живой силы противника. Из автомата ведется автоматический (АВ) или одиночный (ОД) огонь. В рукопашном бою к автомату присоединяется штык - нож.
3. Боевые свойства автомата:
Характеристики: Вид оружия:
АКМ РПК
| 7,62 До 400 1000 | 7,62 До 800 1000 |
| 350 525 | 365 540 |
| До 800 До 500 | До 800 До 500 |
| Около 600 | Около 600 |
| До 100 До 40 | До 150 До 50 |
| 3,6 450 30 3000 | 5,6(6,8)* - 40(75)** 3000 |
| 1500 | 1500 |
| 715 | 745 |
Дальность действительного огня, м.
Прицельная дальность стрельбы, м .
Дальность прямого выстрела, м: . .
по грудной фигуре.....
по бегущей фигуре.....
Дальность сосредоточенного огня, м:
по наземным целям.....
по самолетам и парашютистам .
Темп стрельбы, выстр./мин ....
Боевая скорострельность, выстр./мин:
при стрельбе очередями .....
при стрельбе одиночными выстрелами
Масса со снаряженным магазином, кг
Масса штыка-ножа, г........
Вместимость магазина, патронов ....
Предельная дальность пелета пули, м . .
Дальность, на которой сохраняется
убойное действие пули, м.....
Начальная скорость пули, м/с.....
* Масса со снаряженным барабанным магазином. ** Вместимость барабанного магазина.
4. Автомат состоит из 10 основных частей:
1 - ствол со ствольной коробкой, прицельным приспособлением и прикладом;
2 - крышка ствольной коробки; 3- штык-нож; 4 - возвратный механизм;
5 - затворная рама с газовым поршнем; 6 - газовая трубка со ствольной накладкой;
7 - затвор; 8 - цевье; 9 - магазин; 10 - ударно-спусковой механизм.
5. Принцип работы автомата Калашникова основан на отводе пороховых газов через отверстие в канале ствола. Это происходит следующим образом. При нажатии на спусковой крючок - курок, под действием пружины ударяет по ударнику, разбивает капсюль патрона, порох воспламеняется, мгновенно расширяясь в объеме. Происходит выстрел. Пуля под действием пороховых газов движется по каналу ствола и, минуя газоотводное отверстие, часть газов устремляется в газовую камеру. Газы давят на газовый поршень, отбрасывают затворную раму назад, которая соответственно, сжимает возвратный механизм. После вылета пули из канала ствола, затворная рама под действием пружины возвратного механизма движется вперед, захватывая очередной патрон и посылает его в патронник.
Запирание ствола производится поворотом затвора. Ударно-спусковой механизм
куркового типа позволяет вести огонь в автоматическом или самозарядном режимах.
Стрельба будет вестись до тех пор, пока не кончатся патроны в магазине или не уберем палец со спускового крючка.
6. Порядок неполной разборки автомата:
1) Отделить магазин. Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой обхватить магазин, нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего перевести переводчик вниз, отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.
2) Вынуть пенал с принадлежностью. Утопить пальцем правой руки крышку гнезда, приклада так, чтобы пенал под действием пружины вышел из гнезда; раскрыть пенал и вынуть из него протирку, ершик, отвертку, выколотку и шпильку. У автомата со складывающимся прикладом пенал носится в кармане сумки для магазинов.
3) Отделить шомпол. Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основании мушки, и вынуть шомпол вверх.
4) Отделить крышку ствольной коробки. Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня, возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку.
5) Отделить возвратный механизм. Удерживая автомат левой рукой за шейку приклада, правой рукой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.
6) Отделить затворную раму с затвором. Продолжая удерживать автомат левой рукой, правой рукой отвести затворную раму назад до отказа, приподнять ее вместе с затвором и отделить от ствольной коробки.
7) Отделить затвор от затворной рамы. Взять затворную раму в левую руку затвором кверху, правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.
8) Отделить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой, правой рукой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой каморы.
7. Порядок сборки автомата:
1) Присоединить газовую трубку со ствольной накладкой. Удерживая автомат левой рукой,
правой рукой надвинуть газовую трубку передним концом на патрубок газовой камеры и прижать задний конец ствольной накладки к стволу; повернуть замыкатель на себя до входа его фиксатора в выем на колодке прицела.
2) Присоединить затвор к затворной раме. Взять затворную раму в левую руку, а затвор в правую и вставить его цилиндрической частью в канал рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед.
3) Присоединить затворную раму с затвором к ствольной коробке. Левой рукой обхватить шейку приклада. Удерживая затворную раму с затвором в правой руке так, чтобы затвор, прижатый большим пальцем, находился в переднем положении, ввести газовый поршень в полость колодки прицела и продвинуть затворную раму вперед настолько, чтобы отгибы ствольной коробки вошли в пазы затворной рамы, небольшим усилием прижать ее к ствольной коробке и продвинуть вперед.
4) Присоединить возвратный механизм. Правой рукой ввести возвратный механизм в канал затворной рамы; сжимая возвратную пружину, подать направляющий стержень вперед и, опустив несколько книзу, ввести его пятку в продольный паз ствольной коробки.
5) Присоединить крышку ствольной коробки. Вставить крышку ствольной коробки передним концом в полукруглый вырез на колодке прицела; нажать на задний конец крышки ладонью правой руки вперед и книзу так, чтобы выступ направляющего стержня возвратного механизма вошел в отверстие крышки ствольной коробки.
6) Спустить курок с боевого взвода и поставить на предохранитель. Нажать на спусковой крючок и поднять переводчик вверх до отказа.
7) Присоединить шомпол.
8) Вложить пенал в гнездо приклада. Уложить принадлежность в пенал и закрыть его крышкой, вложить пенал дном в гнездо приклада и утопить его так, чтобы гнездо закрылось крышкой. У автомата со складывающимся прикладом пенал убирается в карман сумки для магазинов.
9) Присоединить магазин к автомату. Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.
8. Устройство патрона.
9. Чистка, смазка и хранение автомата.

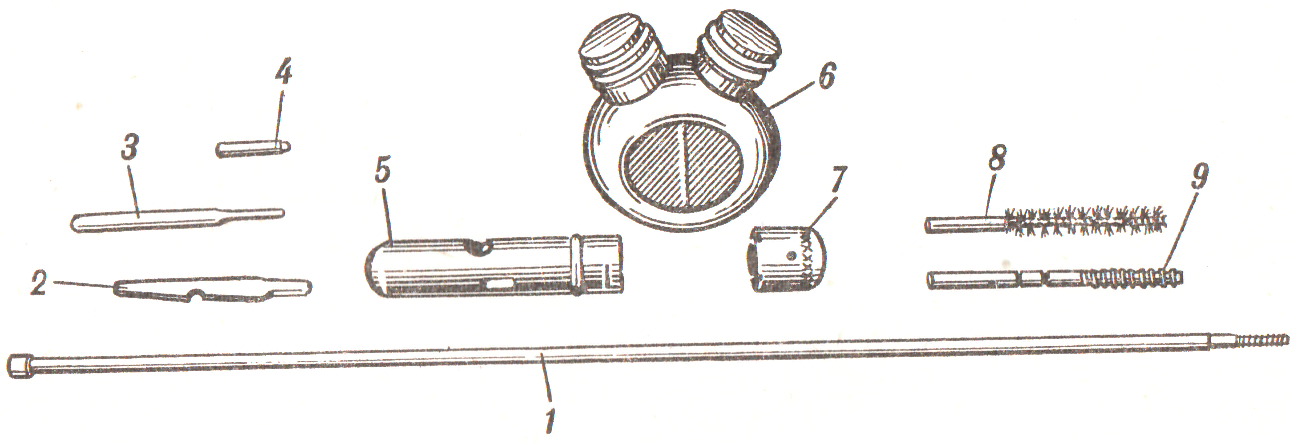

Принадлежность автомата:
/— шомпол; 2— отвертка; 3— выколотка; 4— шпилька;
5— пенал; 6— масленка; 7— крышка пенала;
8— ершик; 9— протирка.
III. Формирование умений и навыков.
1. Ответить на вопросы по слайдам. (Назовите часть автомата указанную цифрой 1.)
2. Произведение неполной разборки и сборки автомата.
3. Сделать записи. (В тетрадях или в цифровых носителях.)
IV. Домашнее задание.
а) Прочитать записи по тетрадям (цифровым носителям, сделать краткие записи в тетрадях).
б) Подготовить ответы на вопросы:
1. Расскажите о назначении, боевых свойствах и принципе действия автомата Калашникова.
2. Назовите основные части автомата.
3. Произведите неполную разборку и сборку автомата.
V. Обобщение.
