ТЕМА: «Классификация приспособлений. Основные узлы и детали».

Учебные вопросы:

1. Классификация приспособлений. Основные классификационные признаки и типы по группам.

2. Установочные зажимающие, поворотные и делительные устройства.

3. Детали для направления инструментов и корпуса.

1. Приспособление – это техническое устройство, присоединяемое к машине (оборудованию) или используемое самостоятельно для установки, базирования, закрепления предметов производства или инструмента при выполнении технологических (в том числе контрольных, регулировочных, испытательных, транспортных и др.) операций.

Все многообразие конструкций приспособлений классифицируют на группы и подгруппы.

Классификация приспособлений:

1. По целевому назначению:

для установки (закрепления) изделий на оборудовании – токарном, фрезеровочном, сверлильном, шлифовальном и др.;
для установки обрабатывающих инструментов – патроны, зажимы, оправки и др.;
сборочные приспособления;
контрольные приспособления;
транспортно-кантовальные.

2. По степени специализации:

универсальные;
специализированные;
специальные.

3. По источнику энергии привода:

пневматические;
пневмогидравлические;
гидравлические;
электромеханические;
магнитные;
вакуумные;
центробежно-инерционные.

4. По степени использования энергии неживой природы:

ручные;
механизированные;
полуавтоматические;
автоматические.

5. В зависимости от конкретных организационно-технических условий (системы

технологической оснастки):

универсально-наладочная;
универсально-сборочная;
универсально - безналадочная;
сборно - разборная;
специализированная – наладочная;
неразборная специальная.

2. Средства механизации зажима станочных приспособлений.

Применение приспособлений снижает трудоемкость и себестоимость обработки

деталей.

Эффективность от их применения получается:

за счет увеличения производительности в результате повышения уровня механизации (автоматизации) и сокращения основного и вспомогательного времени при выполнении основного перехода и исключения разметки и выверки заготовок при установке на станках;
повышения точности обработки (сборки, контроля) и устранения погрешностей;
расширения технологических возможностей универсального оборудования;
облегчения условий труда;
сокращения численности рабочих и снижения их квалификации;
повышения безопасности работы и снижения аварийности и т.п.

Все многообразие приспособлений включает в себя следующие основные группы

элементов:

установочные – для детали;
установочные и направляющие – для инструмента;
зажимные;
вспомогательные;
корпуса.

Установочные элементы (опоры).

Выбор характеристик опор (типа, размеров, точности исполнения и

пространственного

расположения установочных элементов) производят в результате анализа

характеристик технологических баз (формы, размеров, точности и расположения).

Базирование изделия может происходить:

по плоскостям – применяют точечные неподвижные опоры. При установке деталей на необработанные базовые поверхности используют постоянные опоры с рифленой и сферической головками, а также регулируемые опоры. Установку деталей обработанными базами осуществляют на опоры с плоской головкой и опорные пластины;
по внешним цилиндрическим поверхностям – обрабатываемые детали устанавливают на широкие или узкие призмы, втулки и полувтулки, цанги, кулачки самоцентрирующих патронов и подобные установочные и установочно-зажимные элементы;
по внутренним базам - на цилиндрические и срезанные пальцы, сухари, различные оправки, кулачки разжимных устройств и др. элементы;

по центровым отверстиям - на центровые гнезда и конические фаски;
по профильным поверхностям - (зубья шестерен, шлицы и пр.) производят с помощью роликов, шариков и др.

Для упрощения ремонта установочные элементы целесообразно

выполнять легкосъемными.

Элементы для установки и ориентирования инструмента.

Если детали обрабатываются на фрезерных станках, то их настройка на необходимый размер производится с помощью различных установок (высотных и угловых) с использованием различных щупов (плоских и цилиндрических), которые размещают между режущим лезвием и установкой.

Повысить жесткость режущего инструмента и точность обработки при выполнении отверстий на сверлильных и расточных станках можно за счет применения кондукторных и направляющих втулок, их применение устраняет разметку, уменьшает увод оси и разбивку обрабатываемых отверстий. Точность диаметра отверстий повышается в среднем на 50%.

Зажимные элементы и механизмы приспособлений.

Зажимные механизмы предназначены для надежного и стабильного закрепления предупреждающего вибрацию и смещение заготовки относительно опор приспособления при обработке, а также для обеспечения требуемой точности.

Зажимные механизмы в соответствии с их упругими характеристиками могут иметь прямую (винтовые, клиновые, эксцентриковые и т.п.) или сложную (пневматические, гидропневматические прямого действия) зависимость между приложенной силой и упругим перемещением.

Эффективность закрепления зависит от силы закрепления, направления и места ее приложения.

В ручных зажимных механизмах сила на рукоятке не должна превышать 150 Н.

Винтовые зажимные механизмы находят широкое применение в приспособлениях вследствие простоты и компактности конструкции. В них широко используются стандартные детали, они могут создавать значительные усилия при небольшом моменте на приводе. Недостатки – большое время срабатывания и нестабильность сил закрепления.

Эксцентриковые зажимные механизмы обладают простотой и компактностью конструкции, использованием стандартизованных деталей, быстродействием, возможностью получения больших сил закрепления при небольшой силе на приводе. Основные элементы – эксцентриковые кулачки (круглые, одиночные и сдвоенные, вильчатые), опоры под них, цапфы, рукоятки и др. элементы.

Рычажные и рычажно-шарнирные зажимные механизмы позволяют при относительной простоте получить значительный выигрыш в силе (или в перемещениях), обеспечить постоянство силы закрепления вне зависимости от размеров закрепляемой поверхности, осуществить закрепление в труднодоступном месте. Их не рекомендуют для непосредственного закрепления нежестких заготовок и они не обладают свойством самоторможения, поэтому их используют с другими рычажными механизмами (клиновыми, клиноплунжерными, эксцентриковыми и механизированными приводами).

Вспомогательные элементы и корпуса.

К вспомогательным устройствам и элементам относятся поворотные и делительные устройства с дисками и фиксаторами (для деления окружности на заданное число частей), выталкивающие устройства, подъемные механизмы, быстродействующие защелки, тормозные устройства, шпильки, сухари, рукоятки, ручки, пресс-масленки, маховички, крепежные и др. детали.

Делительное устройство состоит из диска закрепленного на поворотной части приспособления и фиксатора. Управление фиксатором в простейших приспособлениях осуществляется вытяжной кнопкой, рукояткой или посредством педали. В автоматических приспособлениях вращение и фиксация их поворотной части осуществляется механическими, пневматическими, гидравлическими, пневмогидравлическими способами.

Корпусы приспособлений предназначены для монтажа всего комплекта его элементов и установки его на оборудование и должны обладать необходимой прочностью, жесткостью, износоустойчивостью и виброустойчивостью, надежностью, долговечностью и технологичностью в изготовлении.

Корпусы изготовляют цельными и сборными путем сварки или сборки из элементов. Для установки и закрепления корпусов приспособлений на станках у их основания предусмотрены пазы или ушки с пазами для крепежных болтов с квадратными или прямоугольными головками, вводимыми в Т-обр. пазы станка.

3. Основные факторы, обеспечивающие возможность сокращения сроков ремонта и стоимости – это гибкость и мобильность станочных приспособлений, характеризующие их обратимость, т.е. возможность многократного применения при смене объектов ремонта (использование переналаживаемых приспособлений до физического износа), что обеспечивается их переналадкой.

Переналаживаемые групповые приспособления – прогрессивная оснастка многократного применения, обеспечивающая путем регулирования подвижных элементов или замены сменных установочных наладок установку и закрепление группы заготовок широкой номенклатуры.

Универсально-наладочные приспособления – это приспособления, обеспечивающие установку и фиксацию деталей при помощи специальных наладок. Они состоят из базисного агрегата универсального по схемам базирования и конструктивным формам обрабатываемых заготовок и наладки (или соответствующих регулируемых элементов).

Универсально-безналадочные приспособления – это приспособления общего назначения, обеспечивающие установку обрабатываемых деталей широкой номенклатуры и представляющие собой законченный механизм долговременного действия, предназначенный для многократного использования без доработки (токарные патроны, машинные тиски, поворотные столы и т.п.) применяются в единичном и специализированном мелкосерийном производстве.

Специализированные наладочные приспособления – это приспособления, обеспечивающие базирование и фиксацию родственных по конфигурации заготовок различных габаритов (т.е. определенной группы деталей). Они состоят из специализированного по схеме базирования и виду обработки типовых групп изготовляемых деталей базисного агрегата и сменной наладки (или соответствующих регулируемых элементов).

Внедрение методов групповой обработки и применение для этого высокопроизводительных, агрегатных станков и приспособлений обеспечивает максимальное использование одного и того же оборудования и приспособлений.

Агрегатирование станочных приспособлений обеспечивает в 4…10 раз уменьшение расходов на изготовление и возможность быстрой переналадки.

Принцип агрегатирования заключается в использовании нормализированных элементов: оснований, стоек, рам, плит и т.д., на которых устанавливаются и закрепляются сменные наладки с базирующими элементами и зажимными устройствами.

Опоры для установки на плоские поверхности: а- с рифленой головкой; б- с плоской головкой; в – со сферической головкой4 г –регулируемые опоры; д- опорные пластины.

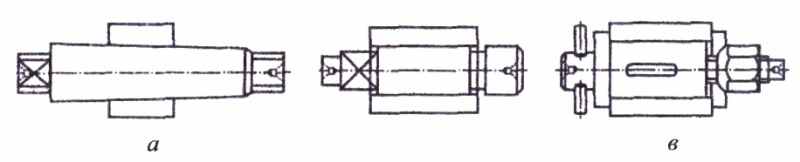

Жесткие оправки, на которые детали насаживаются: а- с цилиндрическими отверстиями; б- с натягом; в- с зазором.

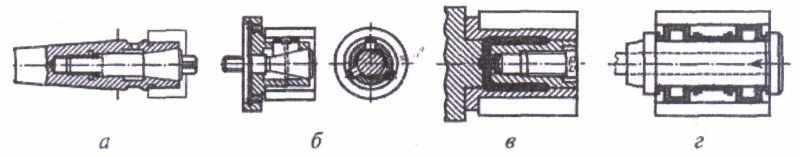

Разжимные оправки:

А- консольная, с прорезями на рабочей шейке, служит для закрепления детали затяжкой внутреннего конуса; б- консольная, с тремя сухарями, разжимным внутренним конусом, используется для закрепления толстостенных деталей с обработанными или необработанными отверстиями; в- с упругой гильзой, разжимаемой изнутри гидропластмассой; г- с гофрированными втулками, обеспечивающая точность центрования.

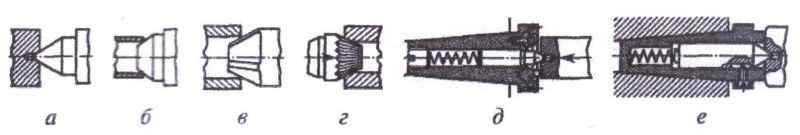

Центр: а- жесткий; б- срезанный; в- специальный, с тремя узкими ленточками на кромке отверстия детали; г- поводковый, передающий крутящий момент от вдавливания рифленой поверхности при приложении к центру осевой линии; д - поводковый, передающий момент через рифления, вдавливаемые в торцевую плоскость детали; е- плавающий передний.

Д/з: (2) Гл. 27, с.380…390, Рис. 27.1…27.4.

ТЕМА: «Приводы»

Учебные вопросы:

1. Классификация приводов.

2.Конструкции пневматических, гидравлических и пневмогидравлических приводов.

3. Расчет величины усилия на штоке.

1. Основные требования производительного выполнения работ:

сокращение времени зажима за счет снижения вспомогательного времени;
создание более стабильных сил зажима за счет замены ручных зажимных приводов на механизированные и автоматизированные;
облегчение труда рабочих.

Учитывая эти основные требования, делаем вывод – величина зажимающего усилия не должна зависеть от рабочего, и следовательно используются приводы:

пневматические:

а) по виду пневмодвигателя:

поршневые (пневмоцилиндры);
диафрагменные (пневмокамеры).

б) по схеме действия:

одностороние ;
двухсторонние.

в) по методу компоновки с приспособлением:

встроенные;
агрегатированные.

г) по виду установки:

стационарные;
вращающиеся.

д) по количеству приводов:

одинарные;
сдвоенные.

гидравлические:- по количеству подаваемой рабочей жидкости:

объемные;
дроссельные.

Пневмогидравлические - по принципу работы:

с преобразователем давления прямого действия;
с преобразователем давления последовательного действия.

2. Пневматические приводы, в них источником энергии служит сжатый воздух. Свойства, выгодно отличающие сжатый воздух от других источников энергии следующие:

удобство для подвода коммуникаций к месту потребления и безопасность в работе;
способность в силу упругости моментально передавать малейшие колебания в давлении;
сжатый воздух не замерзает в трубопроводах;
отработавший воздух не нуждается в утилизации или в специальном отводе;
может быть использован для другой полезной работы в случае необходимости.

Основные особенности пневмопривода:

быстрота зажима (0, 022 мин.);
постоянство силы зажима, которое было приложено в начале работы, остается неизменным в течение всего периода обработки, что дает возможность уменьшить силу зажима, гарантирует безопасность работы, повышает качество обработки и позволяет увеличить скорость резания, что положительным образом сказывается на производительности труда;
простота управления.

Пневматические приводы состоят из:

пневмодвигателя;
пневатической аппаратуры;
воздухопроводов.

Оптимальные технические характеристики:

рабочая скорость исполнительного механизма составляет 0,1…0,2 м/с (при меньших возникают вибрации и неравномерность хода);
усилие в механизмах до 30 кН;
максимальный диаметр цилиндра до 250 мм.

Недостатки:

низкий коэффициент полезного действия;

большие габариты по сравнению с гидроприводом (из-за применения низкого давления воздуха);
неравномерность перемещения рабочих органов, особенно при переменных условиях;
невозможность остановки в середине хода.

Поршневой привод, бывают неподвижного, качающегося и вращающегося типов, одностороннего и двустороннего действия.

Особенности:

величина хода поршня может быть любой в зависимости от длины цилиндра;
на протяжении всего хода поршня зажимное усилие остается неизменным;
небольшая часть давления сжатого воздуха расходуется на преодоление силы трения;
конструкция поршня сложнее диафрагмы из-за необходимости герметичности в подвижном соединении;
габаритные размеры привода развиты в осевом направлении;
высокие требования к чистоте обработки деталей;
в эксплуатации наблюдаются случаи прилипания уплотнения к цилиндру;
малая стойкость на износ уплотнений;
утечки сжатого воздуха к концу срока службы уплотнений;
стоимость изготовления выше диафрагм.

Используя рисунок, рассказать и показать конструкцию неподвижного цилиндра. Основным рабочим органом, преобразующим энергию сжатого воздуха в зажимное усилие в поршневом приводе, является поршень со штоком, который перемещается в цилиндре, герметически закрытом крышками. Герметическое разделение полостей А и В осуществляется с помощью специальных уплотнений, которые закреплены на поршне. Герметичность в полости В, в месте выхода штока, достигается также через уплотнения.

Вращающиеся пневмоцилиндры используются преимущественно для привода токарных приспособлений.

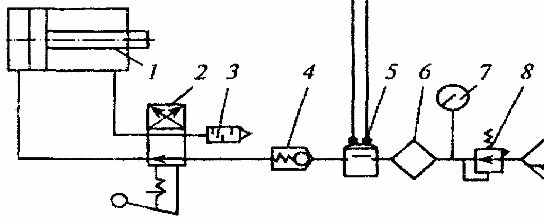

По плакату показать типовую схему включения пневмоцилиндра: сжатый воздух из сети через вентиль 10 поступает в фильтр – влагоотделитель 9. Редукционный клапан 8 понижает давление сжатого воздуха до заданного, контроль давления осуществляется через манометр 7. Маслораспылитель 6 обеспечивает подачу смазочной жидкости в поток сжатого воздуха. Реле 5 предназначено для контроля давления (0,1…0,63 МПа) сжатого воздуха и подачи сигнала при достижении заданного давления, а также для отключения электрического двигателя станка при аварийном падении давления. Для защиты от аварийного падения давления предусмотрен обратный клапан 4. Для управления подачей сжатого воздуха в пневмоцилиндр 1 применяется пневмораспределитель 2. Отработавший сжатый воздух должен выбрасываться в атмосферу через глушитель 3.

Гидравлические приводы, характеризуются следующими свойствами и преимуществами:

благодаря значительному увеличению давления раб/жидкости диаметры рабочих цилиндров значительно уменьшаются, что дает возможность значительно сократить габариты;
большое усилие зажима;
передача зажимных усилий происходит плавно без ударов и толчков;
общий насос гидропривода может быть использован для подачи и зажима обрабатываемых деталей;
не требуется обязательного наличия спец. компрессорной установки;
бесшумность работы.

Недостатки:

утечка жидкости;
изменение свойств раб/жидкости в зависимости от температуры;
высокая стоимость;
необходимость квалифицированного обслуживания.

Гидравлический привод состоит:

гидравлическая установка;
насос с пусковой аппаратурой;
резервуар для масла;
аппаратура управления и регулирования;
гидроцилиндры;
трубопроводы.

В качестве жидкостей для гидроприводов (t⁰C до 60 ⁰С) используются индустриальные масла общего назначения без присядок: И-12А, И-20А, И-30А, И-40А, И-50А.

В гидравлических приводах используется шестеренчатые, лопастные и поршневые насосы, два последних для давления до 12,0…15,0 МПа.

Аксиальные и радиальные поршневые для давления до 20…30 МПа, а поршневые эксцентриковые – до 50 МПа.

При применении гидропривода принимают:

давление – в пределах 5…10 МПа;
рабочие скорости – 0,01…1,0 м/с;
длина хода штока в зависимости от прочности штока – не более 10 Ø цилиндра;
длина цилиндра при этом с учетом технологии изготовления берется из отношения ;
отношение диаметра штока к диаметру цилиндра выбирают из отношения , при чем большие значения обычно выбирают для более нагруженных установок.

Пневмогидравлический привод, в нем использованы преимущества пневматического и гидравлического приводов:

возможность создания высоких раб/давлений;
быстрота действий;
относительно низкая стоимость;
небольшие габариты;
масло меньше нагревается и вспенивается;
потери энергии ниже;
надежность работы выше;
достаточно универсальны в применении;
управление ими легко автоматизируется.

По принципу работы делятся на приводы:

с преобразователем давления прямого действия;
с преобразователем давления последовательного.

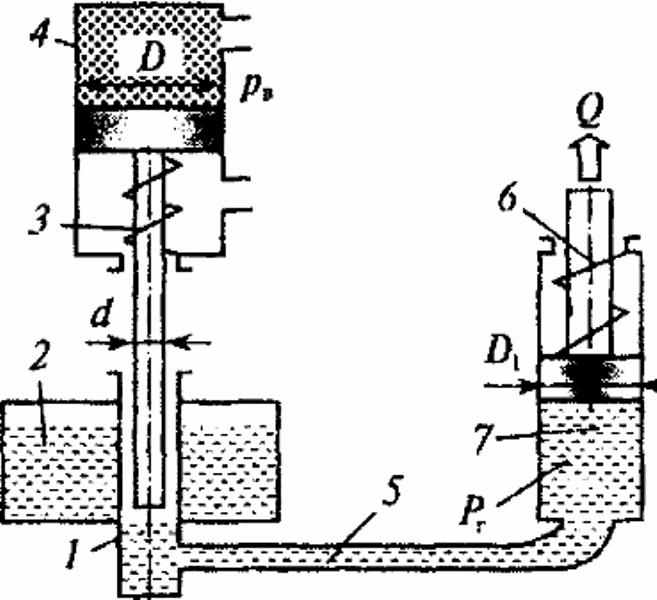

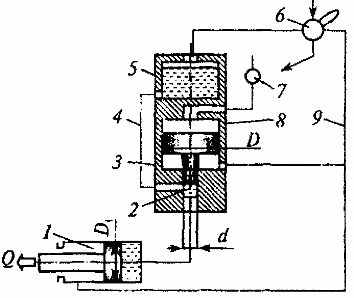

Привод с преобразователем давления прямого действия основан на непосредственном преобразовании низкого давления сжатого воздуха в высокое давление жидкости.

Сжатый воздух поступает в цилиндр 4 диаметром D, шток этого цилиндра диаметром d служит плунжером гидроцилиндра 1. Масло вытесняемое плунжером, поступает по трубопроводу 5 во второй гидроцилиндр 7 диаметром D₁. Шток этого цилиндра связан с исполнительным зажимным механизмом. При выпуске отработавшего воздуха обратное движение поршней осуществляется пружинами 6 и 3. Из резервуара 2 масло поступает в систему для компенсации утечек. Устройство выполняется в виде одного блока или с отдельно вынесенным цилиндром 7. Последний встраивается в приспособление, а блок цилиндров 4 и 1 устанавливают в удобном месте у станка. Управление устройством осуществляется трехходовым краном.

Расчет параметров пневмоцилидра (гидроцилиндра).

Исходные данные:

или

.

Площадь (

), см² поршня и штоковой полости:

, - поршня;

, - штоковой полости.

где:

– диаметр цилиндра, мм;

– диаметр штока, мм.

Усилие (Q), H: толкающее

;

тянущее

,

где:

- расчетное давление:

для воздуха – 0,5 МПа;

для жидкости – 10 МПа;

- механический КПД:

для воздуха – 0,85…0,95;

для жидкости – 0,90…0,96.

Диаметр цилиндра (

), мм:

;

.

Скорость движения (

) поршня (рабочий или холостой ход), с:

,

где:

- ход поршня, мм;

- время движения поршня, с.

Время движения (

) поршня (рабочий или холостой ход):

, с.

Расход воздуха (жидкости) за ход рабочий или холостой

, л/мин.

Внутренний диаметр трубопровода

, мм:

,

где:

- скорость движения воздуха (жидкости) в трубопроводе, м/с;

воздуха – 17 м/с, жидкости – 5…6 м/с.

Усилие на штоке рабочего гидроцилиндра определяют по формуле (без учета усилия пружин):

, Н.

где:

- диаметр пневмоцилиндра, мм;

- диаметр гидроцилиндра, мм;

- давление воздуха, МПа;

- объемный КПД привода (

= 0,9…0,95);

- КПД преобразователя (

= 0,8…0,9);

- диаметр штока пневмоцилидра, мм.

Отношение

- коэффициент усилия, для пневмоцилиндра

= 15…20.

Давление жидкости в рабочем гидроцилиндре (

) равно:

; МПа.

Привод с преобразователем последовательного действия основан на подаче жидкости низкого давления в силовые цилиндры с последующей подачей жидкости высокого давления. Слив жидкости производится в полость низкого давления при освобождении детали (обеспечивают ускорение холостого хода и предварительное закрепление детали)→по сравнению с преобразователями прямого действия.

Они могут обслуживать несколько рабочих цилиндров при небольших габаритах привода, позволяют экономить сжатый воздух на 90…95%. ! Более сложная конструкция и значительное количество утечек – недостатки.

Воздух из магистрали через четырех ходовой кран 6 поступает в резервуар 5 и вытесняет из него масло по трубопроводу 4 в цилиндр 2, обеспечивая быстрый ход штока гидроцилиндра 1 к закрепляемой детали. В результате повышения давления масла, в гидроцилиндре 1 автоматически срабатывает клапан последовательного действия 7. Воздух поступает в цилиндр 8, поршень со штоком 3 начинает перемещаться, и в цилиндре 2 развивается высокое давление, обеспечивающее окончательное закрепление детали-заготовки.

При переключении крана 6 воздух подается по трубопроводу 9 и возвращает поршни цилиндров 8 и 1 в исходное положение.

Расчет усилий на штоке рабочих гидроцилиндров аналогичен расчету преобразователя прямого действия.

3. При расчете пневмоцилиндра должны быть заданы основные конструктивные параметры:

- требуемое усилие, к;

- диаметр цилиндра, мм;

- длина хода поршня,мм;

Для обеспечения безударной и плавной работы пневмоцилиндра назначают:

рабочую скорость перемещения поршня м/с;
в конце хода поршня предусматривается торможение для снижения скорости дом/с;
в необходимых случаях устанавливается время рабочего и холостого хода поршня;
расчетное давление сжатого воздуха МПа.

* В раздаточном материале приведены основные расчетные параметры пневмоцилиндров, которые могут быть определены по приближенным расчетным формулам и в которых не учитываются потери давления и объемов в трубопроводах.

Величина усилия на штоке диафрагменных пневмокамер изменяется по мере движения штока и зависит:

от расчетного диаметра ,мм;
толщины диафрагмы ,мм;
материала диафрагмы;
конструкции (тарельчатая, плоская);
расчетное давление сжатого воздуха принимается МПа;
усилие возвратной пружины для пневмокамер одностороннего действия «» следует вычесть, а двустороннего действия .

Приближенный расчет усилия «

» на штоке пневмокамер приведены в раздаточном материале.

б

а в

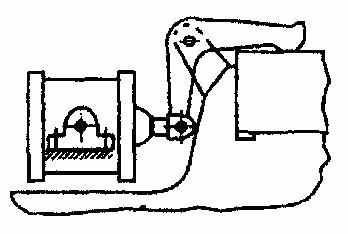

Пневматический цилиндр для стационарных приспособлений:

а- неподвижный цилиндр; б, в – качающийся цилиндр;

1

- крышки; 2,6 – уплотнения; 3 – шток; 4- цилиндр; 5- поршень.

Пневмокамера:

шток; 2,6 – штампованные чашки; 3- шайба;

4- диафрагма;

5- полость; 7- пружина.

Типовая схема включения:

пневмоцилиндр; 2- пневмораспределитель; 3- глушитель; 4- обратный клапан; 5- реле; 6- маслораспылитель; 7- манометр; 8- редукционный клапан; 9 – фильтр влагоотделитель; 10- вентиль.

Пневмогидравлический преобразователь прямого действия:

гидроцилиндр; 2- резервуар; 3,6 – пружины; 4, 7 – цилиндры; 5- трубопровод.

Пневмогидравлический преобразователь последовательного действия:

гидроцилиндр; 2,8 – цилиндры; 3- шток; 4,9 – трубопровод; 5- резервуар; 6- кран; 7- клапан.

Д/з: (2) Гл. 28, с.390…400. Выполнить с записями в конспект: Рис. 28.5, 28. 6, таблица 28.2 , расчет пневмокамеры.

Blog

Учебное пособие по дисциплине «Ремонт автомобилей»//Составитель: В. П. Шеянов. Омск: Омгкпт, 2006. с. 136

Содержание
