Шины.


Слоты расширения предназначены для установки карт различного назначения, расширяющих функциональные возможности компьютера. На слоты выводятся стандартные шины расширения ввода-вывода, а также промежуточные интерфейсы, наподобие AMR и CNR. Стандартизованные шины расширения ввода-вывода обеспечивают основу функциональной расширяемости PC-совместимого персонального компьютера, который с самого рождения не замыкался на выполнении сугубо вычислительных задач.

Шины расширения является средствами подключения системного уровня: они позволяют адаптерам и контроллерам непосредственно использовать системные ресурсы PC – пространства памяти и ввода-вывода, прерывания, каналы прямого доступа к памяти. Как следствие, изготовителям модулей расширения приходится точно следовать протоколам шины, включая жесткие частотные и нагрузочные параметры, а также временные диаграммы. Отклонения приводят к несовместимости с некоторыми системными платами. Если при подключении к внешним интерфейсам это ведет к неработоспособности только самого устройства, то некорректное подключение к системной шине может блокировать работу всего компьютера. Следует также учитывать ограниченность ресурсов PC. Самые дефицитные из них – линии запросов прерываний, проблема прерываний, известная по шине ISA, так и не была радикально решена с переходом на PCI. Другой дефицит – каналы прямого доступа шины ISA, используемые и для прямого управления шиной, - в шине PCI исчез. Доступное адресное пространство памяти и портов ввода-вывода, в котором было тесновато абонентам шины ISA, в PCI существенно расширено. Проблемы распределения ресурсов на шинах решаются по-разному, но чаще всего применяется технология PnP.


В современных настольных компьютерах основной шиной расширения является PCI, порт AGP присутствует практически повсеместно, шина ISA, несмотря на рекомендации отойти от нее, сохраняется как средство подключения старых карт расширений.

Выделяют 3 вида шин:
    1. Шина данных
    2. Адресная шина
    3. Шина команд

Шина данных – происходит копирование данных из оперативной памяти, в регистре процессора и наоборот. 64 разрядная.

Адресная шина – данные, которые передаются, трактуются как адреса ячеек оперативной памяти. С помощью этой шины процессор считывает адреса команд, которые надо выполнить, а также данные, которыми оперируют команды. 32-разрядная.

Шина команд (управления)– поставляет команды, которые выполняет процессором. Простые команды укладываются в один байт, более сложные в 2,3 байта. 32-разрядная.

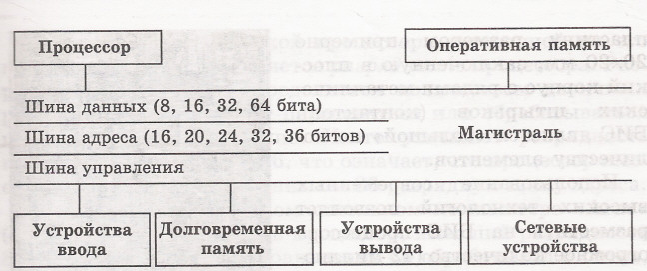

Магистрально-модульный принцип построения компьютера

Шины на материнской плате используют не только для связи с процессором, все остальные устройства ЭВМ тоже подключаются с помощью шин.
  • ISA – позволяет связать между собой все устройства в системном блоке, а так же обеспечить подключение новых устройств через стандартные слоты. Пропускная способность составляет 5,5 Мб в секунду. Сейчас используют только для подключения внешних устройств, которые не требуют большой пропускной способности (звук, модемы).
  • EISA- 32-битная шина средней производительности, применяемая в основном для подключения контроллеров дисков и адаптеров локальных сетей в серверах. В настоящее время вытеснена шиной PCI. Раньше применялась в серверных платформах, где необходимо устанавливать множество дополнительных плат расширения. В слот EISA можно устанавливать карты ISA(но не наоборот). Пропускная способность до 32-Мб-в секунду.
  • VLB – локальная шина, которая представляет собой соединение процессора с оперативной памятью в обход основной магистральной шины. Эта шина работает на более высокой частоте и позволяет увеличить скорость передачи данных. Эта шина имеет интерфейс для подключения видео адаптера необходимого для подключения монитора в состав вычислительного комплекса. Пропускная способность до 130 Мб в секунду. Рабочая тактовая частота – 50 МГц. Зависит от типа устройств подключаемых к этой шине.
  • PCI – стандарт подключения внешних устройств который введен для Pentium. По своей сути это интерфейс - локальные шины с разъемами для подключения внешних компонентов вычислительных систем. Тактовая частота - до 166 МГц и обеспечивает передачу информации со скоростью 264 Мб в секунду независимо от количества подключенных устройств. С введением этого стандарта появилась возможность для подключения технологии “Plug & Play”: после физического подключения устройства обеспечивается автоматическая конфигурация в составе вычислительной системы.
  • FSB – шина, которая используется для связи процессора с оперативной памятью компьютера, эта шина работает на частоте 133-МГц и выше. Пропускная способность до 800 Мб/сек. Частота работы шины FSB является основным параметром, который указывается в спецификации материнской платы.
  • AGP – специальный шинный интерфейс, который предназначен для подключения видео адаптера. Этот интерфейс необходим в современных вычислительных устройствах, потому что параметры шины PCI не отвечают требованиям видеоадаптера по быстродействию. Пропускная способность 1066 Мб/сек. В отличие от шины PCI для порта AGP возникают проблемы совместимости карт акселераторов с типом системной платы (чипсета) и процессора даже при формальном соответствии их параметров.
  • USB – стандарт универсальной последовательной шины, который определяет способ взаимодействия компьютера с современным периферийном оборудованием. Этот порт разрешает подключать 256 различных устройств с последовательным интерфейсом, причем устройства могут подключаться последовательно (цепочкой). Преимущество этого стандарта в том, что периферийное устройство можно подключать. Во время текущего сеанса работы без перезагрузки. Этот порт позволяет соединять компьютеры в сеть без использования специальной аппаратуры и программного обеспечения.

Конфигурирование шин расширения предполагает в основном настройку их временных параметров:
  • Для шины PCI задается частота синхронизации, кроме того, с CMOS Setup для этой шины могут определяться некоторые её возможные режимы – конкурентные обращения, слежение за палитрами.
  • Для порта AGP задается частота, поддерживаемые режимы, а также апертуры AGP.
  • Для шин ISA и PCI иногда настройками CMOS Setup приходится распределять системные ресурсы ( главным образом, линии запросов прерываний).
  • Для шины ISA кроме частоты (которая должна быть порядка 8 МГц) задают время восстановления для 8- и 16-битных обращений к памяти и вводу-выводу. Неустойчивая работа адаптеров может потребовать замедления шины ISA, но в настоящее время понижение её производительности не сильно отражается на производительности компьютера в целом.
