Классы электротехнических изделий по способу защиты человека от поражения электрическим током


Устанавливаются пять классов защиты: 0, 0I, I, II, III.
  • 0 - должны относиться изделия, имеющие, по крайней мере, рабочую изоляцию и не имеющие элементов для заземления, если эти изделия не отнесены к классу I или III.
  • 0I - должны относиться изделия, имеющие, по крайней мере, рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания.
  • I - должны относиться изделия, имеющие, по крайней мере, рабочую изоляцию и элемент для заземления. В случае, если изделие класса I имеет провод для присоединения к источнику питания, этот провод должен иметь заземляющую жилу и вилку с заземляющим контактом.
  • II - должны относиться изделия, имеющие двойную или усиленную изоляцию и не имеющие элементов для заземления.
  • III - следует относить изделия, предназначенные для работы при безопасном сверхнизком напряжении, не имеющие ни внешних, ни внутренних электрических цепей, работающих при другом напряжении.


Таблица К.12 - «Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним». Плакаты и знаки безопасности


Назначение и наименование

Область применения

Плакаты запрещающие

Для запрещения подачи напряжения на рабочее место


НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ

В электроустановках до и выше 1000 В. Вывешивают на приводах разъединителей, отделителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место.

Плакат переносный

Для запрещения подачи напряжения на линию, на которой работают люди

НЕ ВКЛЮЧАТЬ! РАБОТА НА ЛИНИИ

То же, но вывешивают на приводах, ключах и кнопках управления тех коммутационных аппаратов, при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди

Плакат переносный

Для предупреждения об опасности воздействия ЭП на персонал и запрещения передвижения без средств защиты

ОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ БЕЗ СРЕДСТВ ЗАЩИТЫ ПРОХОД ЗАПРЕЩЕН


В ОРУ напряжением 330 кВ и выше. Устанавливается на ограждениях участков, на которых уровень ЭП выше 15 кВ/м:

- на маршрутах обхода ОРУ;

- вне маршрутов обхода ОРУ, но в местах, где возможно пребывание персонала при выполнении других работ (например, под низко провисшей ошиновкой оборудования или системы шин).

Плакат может крепиться на специально для этого предназначенном столбе высотой 1,5-2 м .

Плакат постоянный.

Для запрещения подачи сжатого воздуха, газа


НЕ ОТКРЫВАТЬ РАБОТАЮТ ЛЮДИ

В электроустановках электростанций и подстанций. Вывешивают на вентилях и задвижках: воздухопроводов к воздухосборникам и пневматическим приводам выключателей и разъединителей, при ошибочном открытии которых может быть подан сжатый воздух на работающих людей или приведен в действие выключатель или разъединитель, на котором работают люди.

Плакат переносный

Для запрещения повторного ручного включения выключателей ВЛ после их автоматического отключения без согласования с производителем работ

РАБОТА ПОД НАПРЯЖЕНИЕМ ПОВТОРНО НЕ ВКЛЮЧАТЬ

На ключах управления выключателей ремонтируемой ВЛ при производстве работ под напряжением

Плакат переносный

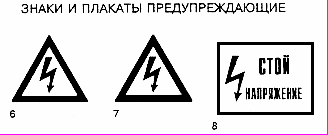

Знаки и плакаты предупреждающие

Для предупреждения об опасности поражения электрическим током ОСТОРОЖНО! ЭЛЕКТРИЧЕСКОЕ НАПРЯЖЕНИЕ

В электроустановках до и выше 1000 В электростанций и подстанций. Укрепляется на внешней стороне входных дверей РУ, за исключением дверей КРУ и КТП, расположенных в этих устройствах; наружных дверей камер выключателей и трансформаторов; ограждений токоведущих частей, расположенных в производственных помещениях; дверей щитов и сборок напряжением до 1000 В

Укрепляется на опорах ВЛ выше 1000 В на высоте 2,5-3 м от земли.

Знак постоянный

Для предупреждения об опасности поражения электрическим током


СТОЙ НАПРЯЖЕНИЕ

В электроустановках до и выше 1000 В электростанций и подстанций. В ЗРУ вывешивают на защитных временных ограждениях токоведущих частей, находящихся под рабочим напряжением (когда снято постоянное ограждение); на временных ограждениях, устанавливаемых в проходах, куда не следует заходить; на постоянных ограждениях камер, соседних с рабочим местом. В ОРУ вывешивают при работах, выполняемых с земли, на канатах и шнурах, ограждающих рабочее место; на конструкциях, вблизи рабочего места на пути к ближайшим токоведущим частям, находящимся под напряжение

Плакат переносный

Для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением ИСПЫТАНИЕ ОПАСНО ДЛЯ ЖИЗНИ

Вывешивают надписью наружу на оборудовании и ограждениях токоведущих частей при подготовке рабочего места для проведения испытания повышенным напряжением

Плакат переносный

Для предупреждения об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением

НЕ ВЛЕЗАЙ УБЬЕТ!

В РУ вывешивают на конструкциях, соседних с той, которая предназначена для подъема персонала к рабочему месту, расположенному на высоте

Плакат переносный

Плакаты предписывающие

Для указания рабочего места


РАБОТАТЬ ЗДЕСЬ

В электроустановках электростанций и подстанций. Вывешивают на рабочем месте. В ОРУ при наличии защитных ограждений рабочего места вывешивают в месте прохода за ограждение

Плакат переносный

Для указания безопасного пути подъема к рабочему месту, расположенному на высоте

ВЛЕЗАТЬ ЗДЕСЬ

Вывешивают на конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту

Плакат переносный

Плакат указательный

Для указания о недопустимости подачи напряжения на заземленный участок электроустановки ЗАЗЕМЛЕНО

В электроустановках электростанций и подстанций. Вывешивают на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления

Плакат переносный





























ППБ 01-03 Правила пожарной безопасности РФ


На каждом объекте должны быть разработаны инструкции о мерах пожарной безопасности для каждого взрывопожароопасного и пожароопасного участка (мастерской, цеха и т. п.) в соответствии с приложением N 12.

Все работники организаций должны допускаться к работе только после прохождения противопожарного инструктажа, а при изменении специфики работы проходить дополнительное обучение по предупреждению и тушению возможных пожаров в порядке, установленном руководителем.

В каждой организации распорядительным документом должен быть установлен соответствующий их пожарной опасности противопожарный режим, в том числе:
  • определены и оборудованы места для курения;
  • определены места и допустимое количество единовременно находящихся в помещениях сырья, полуфабрикатов и готовой продукции;
  • установлен порядок уборки горючих отходов и пыли, хранения промасленной спецодежды;
  • определен порядок обесточивания электрооборудования в случае пожара и по окончании рабочего дня;
  • регламентированы:
  • порядок проведения временных огневых и других пожароопасных работ;
  • действия работников при обнаружении пожара;
  • определен порядок и сроки прохождения противопожарного инструктажа и занятий по пожарно-техническому минимуму, а также назначены ответственные за их проведение.

В зданиях и сооружениях при единовременном нахождении на этаже более 10 человек должны быть разработаны и на видных местах вывешены планы (схемы) эвакуации людей в случае пожара, а также предусмотрена система (установка) оповещения людей о пожаре.

Территории организаций, в пределах противопожарных расстояний между зданиями, сооружениями и открытыми складами должны своевременно очищаться от горючих отходов, мусора, тары, опавших листьев, сухой травы и т. п.

Дороги, проезды и подъезды к зданиям, сооружениям, открытым складам, наружным пожарным лестницам и водоисточникам, используемым для целей пожаротушения, должны быть всегда свободными для проезда пожарной техники, содержаться в исправном состоянии, а зимой быть очищенными от снега и льда.

Территории организаций должны иметь наружное освещение в темное время суток для быстрого нахождения пожарных гидрантов, наружных пожарных лестниц и мест размещения пожарного инвентаря, а также подъездов к пирсам пожарных водоемов, к входам в здания и сооружения. Места размещения (нахождения) средств пожарной безопасности и специально оборудованные места для курения должны быть обозначены знаками пожарной безопасности, в том числе знаком пожарной безопасности "Не загромождать".


РД 153.-34.0-03.301-00 (ВППБ 01-02-95*) ПРАВИЛА ПОЖАРНОЙ БЕЗОПАСНОСТИ ДЛЯ ЭНЕРГЕТИЧЕСКИХ ПРЕДПРИЯТИЙ


ОРГАНИЗАЦИОННЫЕ ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

Руководители энергетических предприятий и организаций обязаны:
  • Организовать изучение и выполнение настоящих Правил всеми инженерно-техническими работниками (ИТР), рабочими и служащими.
  • Создать пожарно-техническую комиссию и добровольные пожарные формирования (ДПФ.
  • Установить соответствующий их пожарной опасности противопожарный режим на территории, в производственных помещениях, а также в административных и вспомогательных помещениях.
  • Определить конкретный порядок организации и проведения сварочных и других огнеопасных работ при ремонте оборудования, реконструкции и строительно-монтажных работах персоналом предприятия и подрядными организациями.
  • Установить порядок регулярной проверки состояния пожарной безопасности предприятия.
  • Назначить ответственных лиц за пожарной безопасностью по каждому производственному участку и помещению.

На основании настоящих Правил для каждого цеха, лаборатории, мастерской, склада, административных помещений должна быть разработана конкретная инструкция о мерах пожарной безопасности, которая вывешивается на видном месте.


ОСНОВНЫЕ ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПОДГОТОВКИ ПЕРСОНАЛА

Все ИТР, рабочие и служащие должны проходить подготовку по пожарной безопасности в целях приобретения и углубления пожарно-технических.

Подготовка ИТР, рабочих и служащих по пожарной безопасности состоит из следующих основных положений:

— вводного инструктажа по пожарной безопасности;

— проводимых в структурных подразделениях регулярных инструктажей (первичного, периодического, внепланового и целевого), в тематику которых обязательно включаются вопросы пожарной безопасности;

— специальной подготовки персонала;

— занятий по пожарно-техническому минимуму для соответствующих категорий персонала;

— проведения противопожарных тренировок;

— повышения знаний (квалификации) в учебных центрах, а также при проведении семинаров и целевых совещаний (конференций) по противопожарной защите;

— изучения и проверки знаний правил пожарной безопасности.

На каждом энергетическом предприятии приказом первого руководителя устанавливаются:
  • Порядок, сроки и места проведения противопожарных инструктажей, занятий по пожарно-техническому.
  • Порядок и периодичность проверки знаний ИТР, рабочих и служащих по правилам пожарной безопасности с записью в личные удостоверения и соответствующие протоколы и журналы.


ОСНОВНАЯ ДОКУМЕНТАЦИЯ ПО ПОЖАРНОЙ БЕЗОПАСНОСТИ

На каждом энергетическом предприятии должна быть разработана следующая документация по пожарной безопасности:
  • Общая инструкция о мерах пожарной безопасности на предприятии.
  • Инструкция по пожарной безопасности в цехах, лабораториях, мастерских, складах и т.п.
  • Инструкция по обслуживанию установок пожаротушения.
  • Инструкция по обслуживанию установок пожарной сигнализации.
  • План пожаротушения для всех тепловых и гидравлических электростанций независимо от мощности и подстанций напряжением 500 кВ и выше.
  • Планы и графики проведения противопожарных тренировок, обучения и проверки знаний персонала.
  • Оперативные карточки пожаротушения для подстанций напряжением от 35 кВ и выше.


СОДЕРЖАНИЕ ТЕРРИТОРИИ

Территория энергетического предприятия должна постоянно содержаться в чистоте, очищаться от сгораемых отходов.

Вся территория энергетического предприятия должна иметь капитальное ограждение и оборудованные контрольно-пропускные пункты, а также наружное освещение в соответствии с действующими нормами.

Все проездные дороги должны содержаться в исправном состоянии. Подъезды к пожарным гидрантам, к водоемам и другим источникам водоснабжения (пруды, градирни, каналы и т.п.), оборудованные специальными площадками (пирсами), должны быть постоянно свободными, а в зимнее время очищаться от снега и наледи.

На территории должны быть установлены соответствующие дорожные знаки и поясняющие надписи, не допускающие остановки автотранспорта, других механизмов и оборудования в местах сужения проездных дорог, под арками и в местах расстановки пожарной техники по оперативному плану пожаротушения.

На территории электростанций и подстанций следует регулярно скашивать и вывозить траву.


СОДЕРЖАНИЕ ЗДАНИЙ И СООРУЖЕНИЙ

На путях эвакуации должно поддерживаться в исправном состоянии рабочее и аварийное освещение, а также должны быть установлены указатели для выхода персонала в соответствии с действующими Государственными стандартами.

Курение разрешается только в специально отведенных и оборудованных местах, у которых должны быть вывешены знаки безопасности по действующему Государственному стандарту.

Системы вентиляции и противодымной защиты (дымоудаления) должны поддерживаться в технически исправном состоянии, отвечающем условиям их установки и проектным требованиям.


РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ЭЛЕКТРОСТАНЦИЙ И ПОДСТАНЦИИ

Помещения закрытых распределительных устройств (ЗРУ) должны содержаться в чистоте.

Не реже одного раза в год, а в необходимых случаях и чаще, должна проводиться уборка коридоров от пыли.

Для очистки электротехнического оборудования от грязи и отложений должны использоваться пожаробезопасные моющие составы и препараты.

Кабельные каналы ЗРУ и наземные кабельные лотки открытых распределительных устройств (ОРУ) должны быть постоянно закрыты несгораемыми плитами. Места подвода кабелей к ячейкам ЗРУ и к другим сооружениям должны иметь несгораемое уплотнение с огнестойкостью не менее 0,75 ч.

Наземные кабельные лотки ОРУ должны иметь огнестойкое уплотнение в местах прохода кабелей из кабельных сооружений в эти лотки, а также в местах разветвления на территории ОРУ. Несгораемые уплотнения должны выполняться в кабельных каналах в местах их прохода из одного помещения в другое, а также в местах разветвления канала и через каждые 50 м по длине.

Места уплотнения кабельных лотков и каналов должны быть обозначены нанесением на плиты красных полос. При необходимости делаются поясняющие надписи.

На территории ОРУ следует периодически скашивать и удалять траву. Запрещается выжигать сухую траву на территории объекта и прилегающих к ограждению площадках.

На подстанциях с постоянным персоналом, а также на электростанциях первичные средства пожаротушения в помещении ЗРУ должны размещаться у входов. При делении ЗРУ на секции посты пожаротушения должны располагаться в тамбурах или на площадках у лестничных клеток.

В РУ должны быть определены места хранения защитных средств для пожарных подразделений при ликвидации пожара и их необходимое количество. Применение этих средств для других целей не допускается.

На территории ОРУ первичные средства должны размещаться на специальных постах в удобном для персонала месте (в помещениях щитов, в тамбурах камер и т.п.).

Поясняющие знаки и надписи, указывающие местоположение средств пожаротушения, должны иметься на тропах обхода территории ОРУ.

В местах установки на ОРУ передвижной пожарной техники (в соответствии с оперативным планом пожаротушения) должны быть обозначены и оборудованы места заземления.

Проездные дороги по территории подстанций и к водоисточникам должны содержаться в исправном состоянии, а в зимнее время регулярно очищаться от снега.


КАБЕЛЬНОЕ ХОЗЯЙСТВО

К кабельному хозяйству энергетических предприятий относятся все кабельные сооружения (этажи, тоннели, шахты, каналы, галереи, эстакады), а также кабельные линии, закрытые в специальные металлические короба или открыто проложенные по специальным кабельным конструкциям.

Кабельные сооружения должны содержаться в чистоте.

Все кабельные помещения относятся к помещениям, не обслуживаемым постоянно персоналом, поэтому они должны быть закрыты.

В кабельных сооружениях не реже, чем через 50 м должны быть установлены указатели ближайшего выхода.

На дверях секционных перегородок должны быть нанесены указатели (схема) движения до ближайшего выхода. У выходных люков из кабельных сооружений должны быть установлены лестницы так, чтобы они не мешали проходу по тоннелю (этажу).

Автоматические установки пожаротушения кабельных сооружений должны эксплуатироваться на основании требований гл. 24 настоящих Правил.

На период нахождения в кабельных сооружениях персонала (при обходе, ремонтных работах и т.п.) запуск установок по конкретному направлению должен переводиться на дистанционное управление, а после выхода персонала вновь переводиться на автоматический режим. Об изменениях режима работы установки пожаротушения на этот период делается запись в оперативном журнале.

Двери секционных перегородок кабельных сооружений должны быть самозакрывающимися, открываться в сторону ближайшего выхода и иметь плотный притвор.

При эксплуатации кабельных сооружений указанные двери должны находиться и фиксироваться в закрытом положении.

Все места прохода кабелей через стены, перегородки и перекрытия должны быть уплотнены для обеспечения огнестойкости не менее 0,75 ч. Уплотнение кабельных трасс должно осуществляться с применением только огнестойких негорючих материалов и составов.

Кабельные каналы и двойные полы в распределительных устройствах и других помещениях должны перекрываться съемными несгораемыми плитами. В помещениях АСУ ТП, щитов управления и других с паркетными полами деревянные щиты должны снизу защищаться асбестом и обиваться жестью или другим огнезащитным материалом. Съемные несгораемые плиты и цельные щиты должны иметь приспособления для быстрого их подъема вручную.
