(21), (22) Заявка: 5048457/06, 22.01.1992
(46) Опубликовано: 10.04.1997
(56) Список документов, цитированных в отчете о
поиске: Авторское свидетельство СССР N 1562481, кл. F 01 K 21/04, 1990.
|
(71) Заявитель(и):
Московский государственный авиационный институт (технический университет)
(72) Автор(ы):
Бакулев В.И.,
Козляков В.В.
(73) Патентообладатель(и):
Московский государственный авиационный институт (технический университет)
|
(54) СПОСОБ ПОЛУЧЕНИЯ ПИКОВОЙ МОЩНОСТИ НА ПАРОГАЗОВОЙ ГАЗОТУРБИННОЙ УСТАНОВКЕ И ПАРОГАЗОВАЯ УСТАНОВКА ДЛЯ ОСУЩЕСТВЛЕНИЯ СПОСОБА
(57) Реферат:

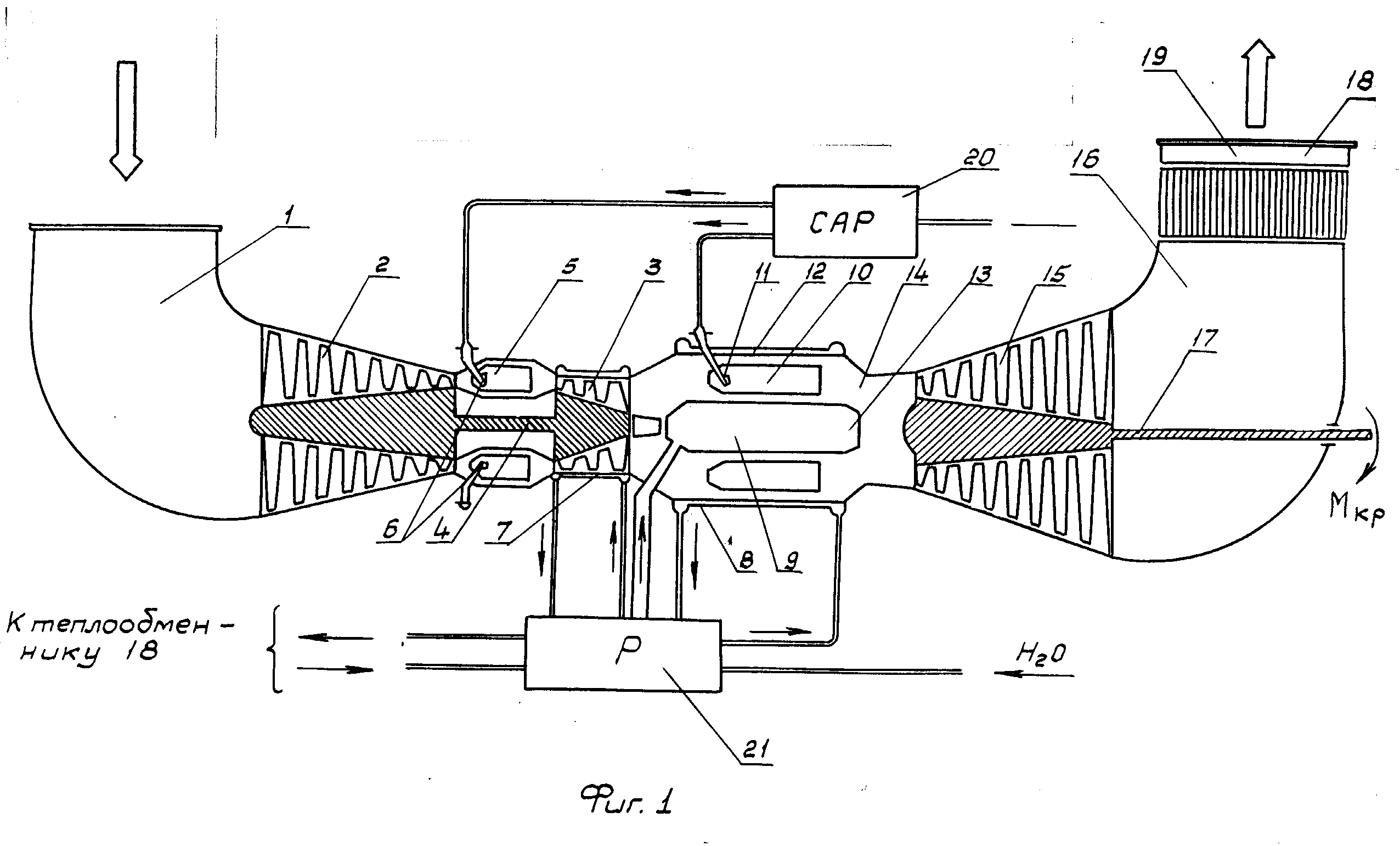

Использование: в электро- и теплотехнике, в частности в парогазовых энергетических установках. Сущность изобретения: парогазовая ГТУ содержит последовательно установленные входное устройство, компрессор, камеру сгорания, газовую и силовую турбины, где на выходе последней в выхлопном устройстве размещен теплообменник. Дополнительная камера сгорания с перегревателем пара установлена между газовой и силовой турбинами. Перегреватель пара смонтирован внутри нее по оси и выполнен в виде жаровой трубы с коническим соплом на выходе. Сужающий выход дополнительной камеры сгорания совместно с коническим соплом перегревателя пара образует парогазовый эжектор перед входом силовой турбины, которая присоединена к потребителю посредством проходящего через выхлопное устройство валом. Парогазовая ГТУ оснащена системой автоматического регулирования подачи топлива к форсункам и основной и дополнительной камер сгорания и регулятором подачи воды. 2 с.п. ф-лы, 3 ил.
|
|
