КЛАССИФИКАЦИЯ ВЗРЫВООПАСНЫХ ЗОН ВОКРУГ ИСТОЧНИКОВ ОБРАЗОВАНИЯ ВЗРЫВООПАСНЫХ СМЕСЕЙ В УСЛОВИЯХ НЕФТЕГАЗОПРОМЫСЛОВЫХ ОБЪЕКТОВ


Сопоставимость классов взрывоопасных зон:

№№ п\п	Класс и характеристика взрывоопасной зоны по ПУЭ	Класс и характеристика взрывоопасной зоны по п.1.6.2.1 настоящих Правил и зарубежным стандартам
	В-1	Зона 0
1.	Пространство закрытых помещений при установленных в них открытых технических устройствах, аппаратах, емкостях	Пространство, в котором постоянно или в течение длительного времени присутствует взрывоопасная смесь
	В-1 а	Зона 1
2.	Пространство закрытых помещений при установленных в них закрытых технических устройствах, аппаратах, емкостях	Пространство, в котором возможно присутствие взрывоопасной смеси при нормальных эксплуатационных условиях
	В-1 а	3она 1
3.	Открытые пространства вокруг открытых технических устройств, аппаратов, емкостей (граница зон этого и других классов оговариваются особо)	Пространство, в котором возможно присутствие взрывоопасной смеси при нормальных эксплуатационных условиях
	В-1 г	Зона 2
4.	Открытые пространства вокруг закрытых технических устройств, аппаратов, емкостей	Пространство, в котором маловероятно появление взрывоопасной смеси, а в случае ее появления она существует только в течение короткого периода времени

Примечание: Любые закрытые помещения, имеющие сообщение с взрывоопасными зонами классов 0 и 1 (двери, окна, вентиляционные отверстия и т.п.), считаются взрывоопасными. Класс их взрывоопасности соответствует классу взрывоопасности сообщающейся зоны.


Условные обозначения классов взрывоопасных зон

	Класс взрывоопасности - зона 0
	Класс взрывоопасности - зона 1
	Класс взрывоопасности - зона 2

Рис. 1. Открытые емкости, аппараты, устройства в открытом помещении







Рис. 2. Буровая установка с укрытием и привышечным сооружением для бурения

скважин на море и месторождениях, содержащих сероводород

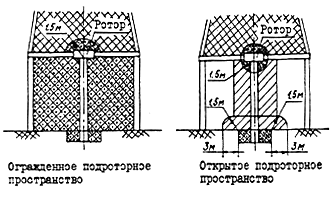

Рис. 3. Буровая установка с ограждением и открытым подроторным пространством





Рис. 4. Открытые пространства вокруг открытых емкостей, аппаратов, устройств





Рис. 5. Открытые пространства вокруг фонтанных арматур

Газовый компрессор

Насос для перекачки нефти
