5.4. Выбор вида жидкостной ванны и ее расчет для ликвидации прихвата бурильной колонны.
Для ликвидации прихвата бурильной колонны необходимо выбрать основу жидкостной ванны в зависимости от категории прихвата и литологии зоны, в которой находится бурильная колонна. Для выбора типа жидкостной ванны воспользуемся рекомендациями работы [19], приведенными в таблице 15.
Таблица 15
| Категория прихвата | №№ пп | Основа ванны | Количество реагента на 1 м3 | Разработчик |
| 1 | 2 | 3 | 4 | 5 |
| Перепад давления (гранулярный коллектор) | 1 | вода | КМЦ 5-20 кг, хромпик 1-2 кг | Среда с НИПИнефть |
| 2 | вода | СП-10 22-34 л, ПАА 11-24кг, Уксусно-кислый калий 90-118 кг. | ВНИИБТ | |
| 3 | вода | Полиэтиленгликоль 112-252 л. | США | |
| 4 | вода | Глицерин 9-27 л., Хлорид натрия 88-115 кг. | Среда с НИПИнефть | |
| 5 | нефть | СП-10 4,6-193 л, 50%-ный раствор едкого натра 95-8954 л, серебристый графит 100-700 кг на 1 м3 эмульсии | Полтавское отделение УкрНИГРИ | |
| 6 | нефть | ОП-1019-38л, ССКА-20 193-494 л, Вода 193-494 л, Серебристый графит 100-500 кг на 1 м3 | | |
| Обвал стенок скважины, сальнико- образование | 7 | нефть | ОП-108,5-25,5 л. | ПГО "Архангель-скгеология" |
| 8 | нефть | Смолистые вещества 90-157 л, Дисольван 11-24л. | Чернигов-ское отделение УкрНИГРИ |
| 1 | 2 | 3 | 4 | 5 |
| | 9 | Дизельное топли-во или легкая нефть | Масла моторные отработанные 420-649 л, серебристый графит 312-4 86 кг, дисольван 8-26 л | ИФИНГ |
| II Заклинивание, затяжка в желоб (карбонатные породы) | 10 | вода | Соляная кислота - по расчету, формалин товарный 6-8 л | Полтавское отделение УкрНИГРИ |
| III Обвал стенок скважины (карбонатные породы) | 11 | вода | ССКА-20 950-1000л, формалин товарный 5-10 л | ИФИНГ |
| I Перепад давления (песчаники) II Обвал стенок, сальнико-образование (глины, песчаники, аргиллиты, алевролиты) | 12 | нефть легкая 5-6 м3 | ПАВ - 1:3% от объема нефти: сульфонол, дисолван, АС-5, НЧК, жирные кислоты | ВНИИКр-нефть, СибНИИНП |
В таблицу дополнительно введена рекомендация по применению нефтяной ванны (№12), широко используемая буровыми предприятиями Тюменской области.
При расчете жидкостной ванны предполагается, что жидкость должна полностью перекрыть зону прихвата с превышением на 50-100 м. Необходимо учитывать также кавернозность ствола.
Разницу между диаметрами УБТ, турбобуров и бурильных труб обычно не учитывают.
Расчет проводится двумя способами.
I способ. Пластовое давление в зоне прихвата известно (Рпл). Рекомендуется использование номограммы [2, рис.5].
Предварительно определяется суммарное гидростатическое давление столба бурового раствора и жидкости ванны (например, нефти). Превышение давления столба жидкости Р1 над пластовым 4-15%, поэтому для примера, заимствовано из работы [12], при глубине скважины 4000 м, пластовом давлении в зоне прихвата 65 МПа, плотности бурового раствора 1,8103 кг/м3.
Затем определяется условная плотность столба раствора и нефти:

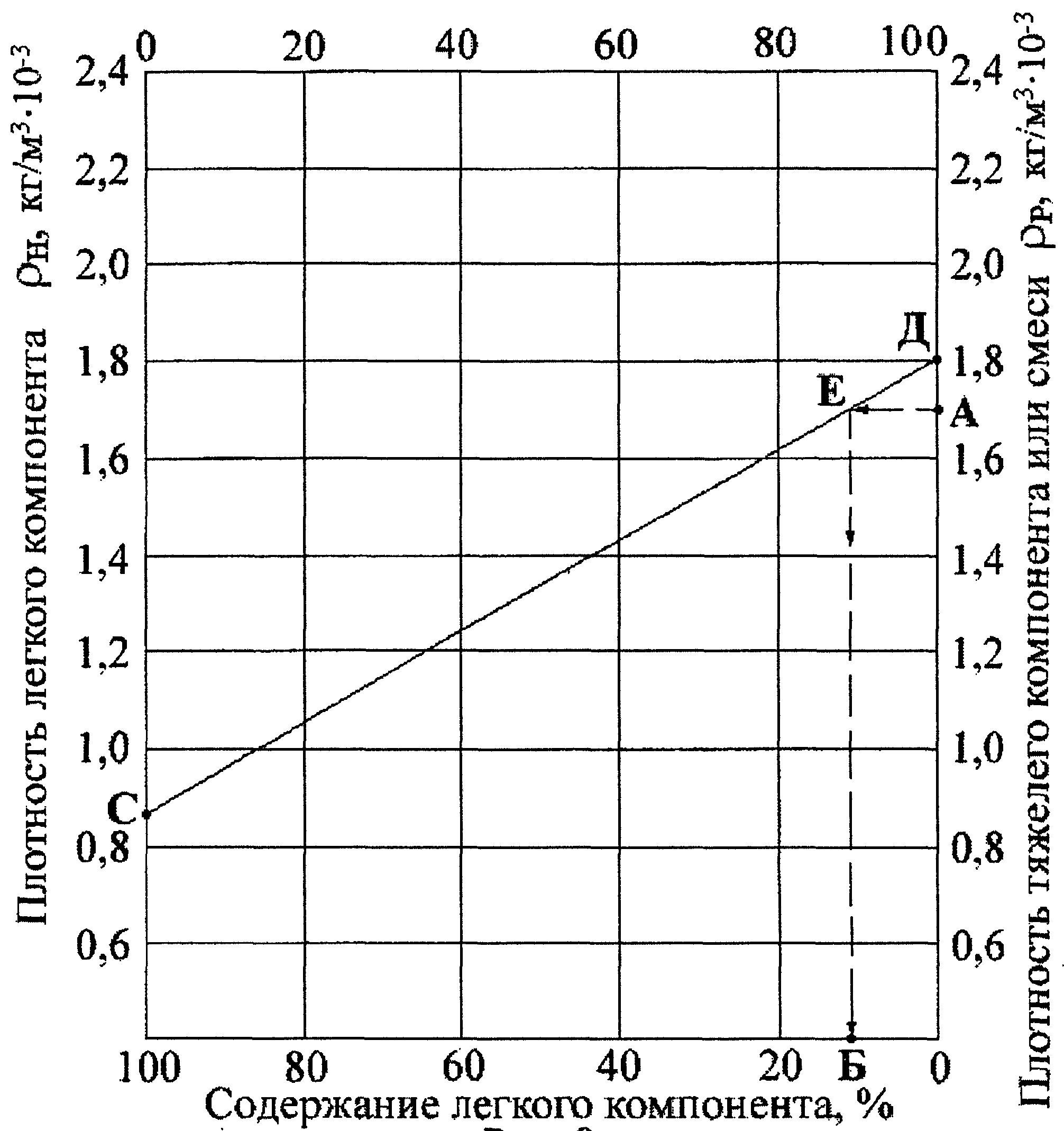

На номограмме откладываем плотности легкого компонента (нефти) - 0,85 кг/м3 103 (точка С) и бурового раствора - 1,8 кг/м3 103 (точка Д). Соединяем точки прямой. На правой оси находим точку А, соответствующей плотности
Рис.8.смеси 1,71 кг/м3103, из нее проводим горизонтальную прямую до пересечения с прямой СД. Из точки Е проводим вертикальную прямую до пересечения с осью абсцисс (точка Б), которая соответствует 10%. Таким образом, объем нефтяной ванны должен быть равен 10% от объема ствола скважины и флюидопроявления из пласта во время действия ванны не произойдет.
2 способ. Бурение ведется в районе с малоизученными геолого-техническими условиями. Величина пластового давления в интервале прихвата не известна.
Объем жидкостной ванны при прихвате инструмента на забое Q(м3) определяется по формуле:
где: k - коэффициент кавернозности ствола в зоне прихвата;
Dд - диаметр долота, м;
Dн, dв - наружный и внутренний диаметры труб, м;
Н- длина прихваченной части колонны, м;
h - высота подъема жидкостной ванны выше зоны прихвата, м;
h1 - высота столба нефти в бурильных трубах, м.
Объем продавочной жидкости Qп рассчитывается по формуле:
где: L - длина бурильной колонны, м;
Qн.л - объем продавочной жидкости (бурового раствора) для заполнения нагнетательной линии и подводов к бурильной колонне, м3.
При прихвате инструмента на значительном расстоянии над забоем объем жидкостной ванны рассчитывается из условия размещения агента выше и ниже интервала прихвата не менее чем на 50м.
(12)где: H1 - длина прихваченной части бурильной колонны, м.
Объем продавочной жидкости Qn вычисляют по формуле:
(13)где: hзатр - высота столба продавочной жидкости в затрубном пространстве до нижней границы жидкого агента в зоне прихвата.
Контрольное задание. Провести выбор вида жидкостной ванны для ликвидации прихвата бурильной колонны и рассчитать объемы ванны и продавочной жидкости. Исходные данные для расчетов позаимствовать в таблице 14 (работа 5.3) недостающие данные, в т.ч. по литологии зоны прихвата, принять самостоятельно.
