§ 3. ПОДВЕДЕНИЕ ИТОГОВ РАБОТЫ.

ОРГАНИЗАЦИЯ ВЫСТАВКИ

При подведении итогов работы проводят анализ выполненного технического задания на конструирование, наиболее характерных ошибок, их причин и способов устранения, оценивают успехи учащихся.

После обсуждения выполненных работ очень важно сделать простейшие измерения (например, определить тахометром частоту вращения вала электродвигателя, шпинделя станка и т. д.). В письменном отчете кратко излагают ход эксперимента и приводят его результаты.

В конце учебного года учащимся выставляется дифференцированная оценка с учетом качества разработанного проекта изготовленного изделия и проведенного эксперимента. Подведение итогов работа завершается организацией выставки технического творчества, на которую приглашаются все учащиеся. Проведение выставок способствует еще большему увлече­нию школьников техникой. Активный интерес к процессу кон­струирования помогает формированию конструкторско-технологических знаний и умений, развитию способностей и таких

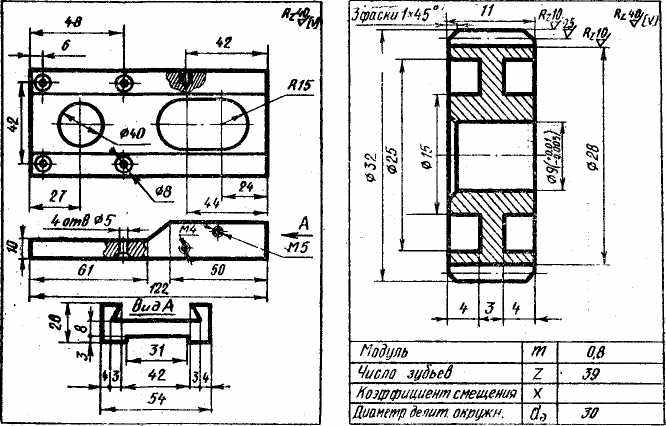

Рис. 162. Плита-ползун.

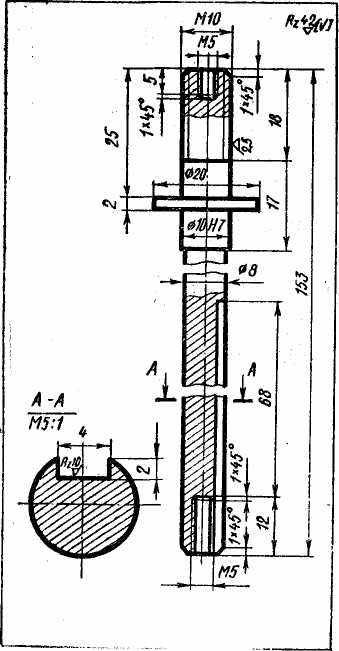

Рис. I63. Шпиндель.






Рис. I63. Шпиндель.

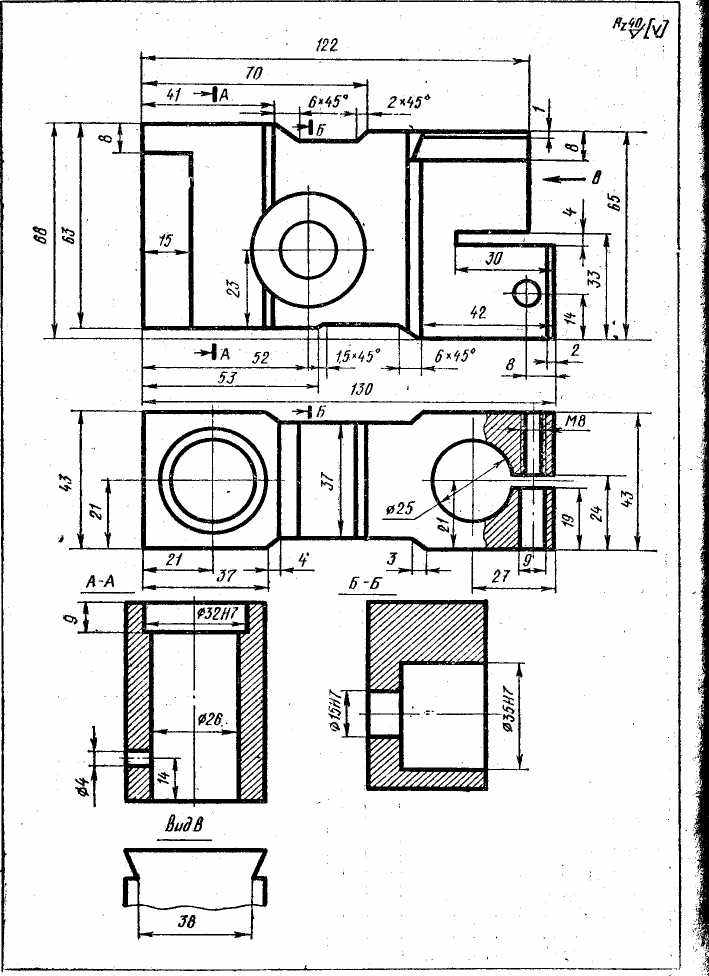

Рис. 161. Корпус станка.

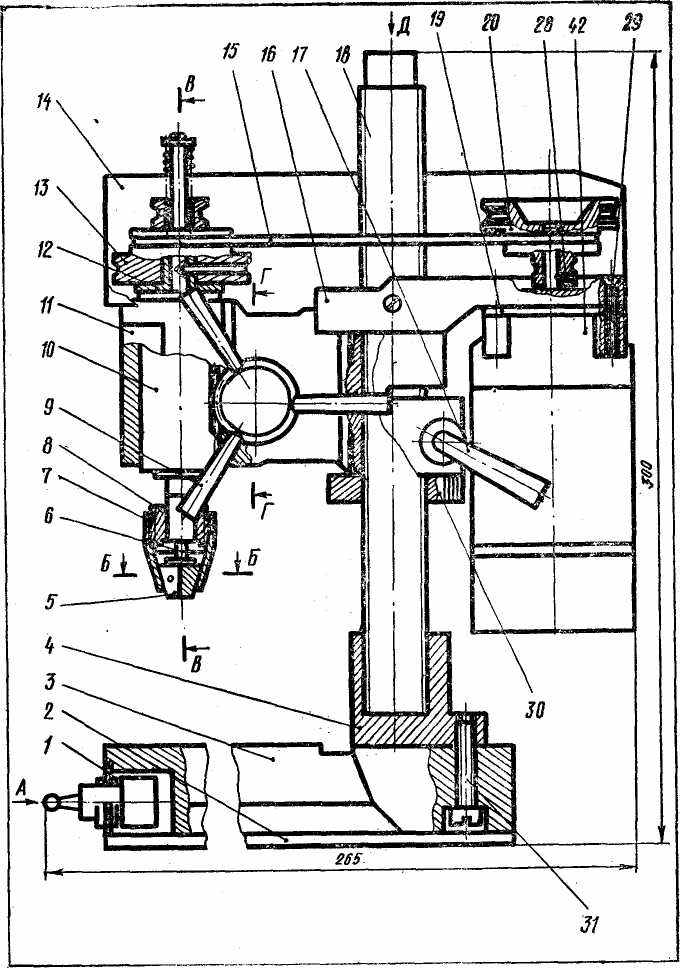

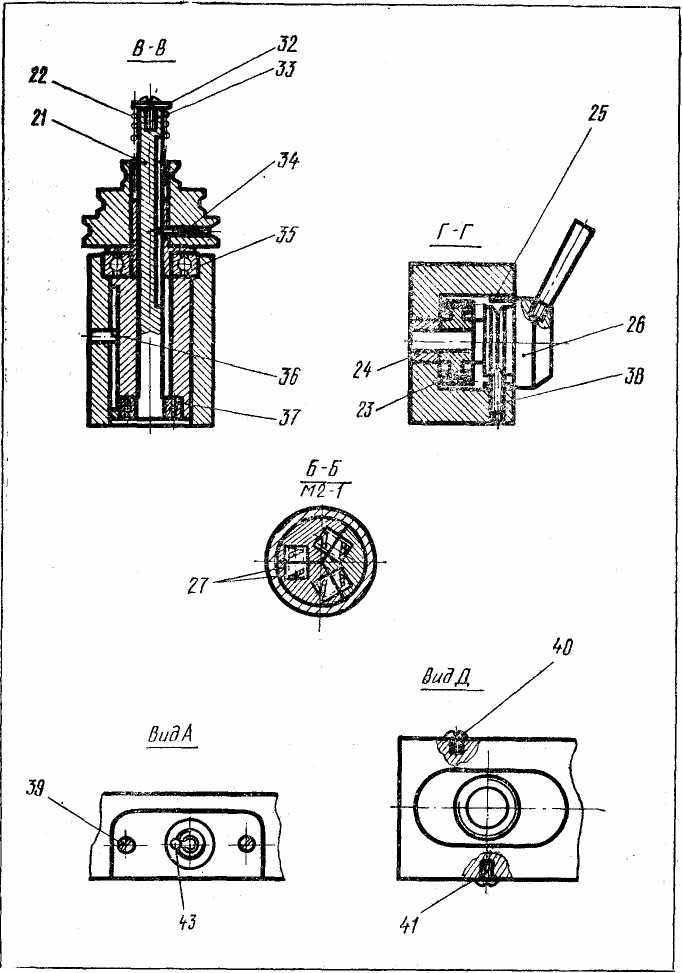

Рис. 166. Сборочный чертеж станка.




Об организации выставок лучших проектов и изделий не­обходимо сообщить учащимся еще в начале учебного года. В начале подготовительной работы к выставке определяют требования к экспонатам, которые сообщают учащимся. Отбор экспонатов проводит жюри за несколько дней до открытия выставки. Каждый экспонат должен иметь этикетку с назва­нием технического устройства, кратким описанием его назна­чения и фамилией автора, сконструировавшего и изготовивше­го устройство.

К оформлению и обслуживанию выставки привлекают уча­щихся, принимавших участие в конструкторско-технологической работе. В связи с этим особое внимание должно быть об­ращено на подготовку экскурсоводов. В настоящее время очень важно переходить от выставок временных, эпизодических к выставкам постоянно действующим – политехническим музеям. Так, например, в школе № 1 Котельнича Кировской области политехнический музей, созданный учащимися под руководством заслуженного учителя школы РСФСР И.П. Богомолова, действует с 1960 года. В нем имеются модели сельскохозяйственных машин, самолетов, планеров, ракет, судов и т.п. Экспонаты систематически пополняются все новыми и новыми изделиями, механизмами и машинами, сконструированными и изготовленными учащимися.


ПРИЛОЖЕНИЕ Таблица 1. Физико-механические характеристики древесины



Предел






Предел




Плот-
прочности



Плотность,
прочности

Порода
ность.
при рас-
Порода
КГ/М»
при растяже- ,




кг/м3
тяжении,

МН/м'






нии, МН/м!

Береза
720
136
Ель
470
75 ;

Ясень
710
ПО
Пихта
440
—

Дуб
700
100
Осина
430
42

Листвен-






Пробка
240
— :

ница Граб !
С80 670
8
Солома
150 ,
_ :

Бук
650
93
Бальза
100—200 >
5—20 :

Кедр
600
74
Фанера и пяиты






Сосна
520
83—120
Дельта-древеси-






Бамбук
520
-—
на ДСП-10
1400
250

Липа
480
60
Балинит ДСП-20
1300
150

Тополь
470
35
Древесностру-















жечные плиты:















ПТ-1, ПТ-3
660-880
35










ПС-1, ПС-3
500—650
30



Таблица 2.
Краткая
характеристика спортивных поршневых







микродвигателей















Частота









Рабочий объеЙ Ци-
Максималь-
вращения пр"й мак-
Масса,
Габариты (длина, шири-

Марка двигателя
линдра, см''
ная мощность, Вт (л. с.)
сималь­ной мощ-
кг
на, высота), мм










ности,















о'б/мйн






МК-17
1,48
110,4(0,15)
12 000
0,130
91X34X65

«Ветерок»
1,48
162(0,22)
11 £00
0,100
75X35X69

МК-12В
2,46
191(0,26)
15 000
0,130
86x40x70

«Ритм»
2,46
236(0,32)
16 000
0,200
100x42x80

ИСКАМ-1
2,47
257(0,35)
15000
0,187
83x42x68

МД-2, 5К «Мете­ор»
2,47
257(0,35)
10 000
0,150
82X42X64

ОТМ-2,5 «Сокол»
2,47
184(0,25)
14 000
0,130
85X42X78'

КМД-2,5
2;48
287(0,39)
14 000
0,180



МД-5А «Комета»
4,82
368(0,5)
16 000
0,225
95X47X80

«Полет»
5,6
368(0,5)
11000
0,230
86x47x89

МАИ-10
9,98
962(1,32)
14 900
0,418
126X54X95

МАИ-26
24,3
1590(2,15)
9 300
0,930
200X80X150
