Размеры элементов настила перекрытия щели из различных материалов
┌─────────────────────────────────────┬─────────────────────────────────┐
│ Материал настила │ Минимальные размеры элементов │
│ │настила при ширине щели по верху │
│ ├─────────────────┬───────────────┤
│ │ 100-110 см │ 160-170 см │
├─────────────────────────────────────┼─────────────────┼───────────────┤
│Лес круглый диаметром, см │ 10-11 │ 14 │
│ │ │ │
│Доски на ребро (вертикально) шириной,│ 8 │ 12 │
│см │ │ │
│ │ │ │
│Брусья высотой, см │ 8 │ 12 │
│ │ │ │
│Жерди в два ряда диаметром, см │ 5-7 │ - │
│ │ │ │
│Фашины арочные из хвороста диаметром,│ 20 │ 30 │
│см │ │ │
│ │ │ │
│Уголки стальные равнобокие с шириной│ 45x45 │ 70x70 │
│полки, мм │ │ │
│ │ │ │
│Валки стальные двутавровые│ 100 │ 100 │
│высотой, мм │ │ │
│ │ │ │
│Палки стальные двутавровые, уложенные│ 160 │ 360 │
│плашмя, высотой, мм │ │ │
│ │ │ │
│Швеллеры стальные высотой, мм │ 100 │ 100 │
│ │ │ │
│Швеллеры стальные, уложенные плашмя,│ 180 │ - │
│высотой, мм │ │ │
│ │ │ │
│Трубы стальные диаметром, мм │ 63 │ 90 │
│ │ │ │
│Железобетонные плиты и панели│ 100 │ 100 │
│перекрытий, перемычки длиной 4-6 м,│ │ │
│толщиной, мм │ │ │
└─────────────────────────────────────┴─────────────────┴───────────────┘
Таблица 2
Размеры элементов стоек и распорок для одежды крутостей щелей
┌─────────────────────────────────────────┬─────────────────────────────┐
│ Материал стоек │ Размеры (сечение) стоек при │
│ │ расстоянии между ними │
│ ├──────────────┬──────────────┤
│ │ 60-70 см │ 90-120 см │
├─────────────────────────────────────────┼──────────────┼──────────────┤
│ 1 │ 2 │ 3 │
├─────────────────────────────────────────┼──────────────┼──────────────┤
│Лес круглый диаметром, см │ 8-10 │ 12-14 │
│ │ │ │
│Диски на ребро (по отношению к одежде│ │ │
│крутостей) шириной (мм) при толщине: │ │ │
│ │ │ │
│2x13 мм │ 80 │ 90 │
│ │ │ │
│2х16 мм │ 90 │ 110 │
│ │ │ │
│2x19 мм │ 90 │ 100 │
│ │ │ │
│2x25 мм │ 80 │ 90 │
│ │ │ │
│Брусья толщиной 50, мм и шириной, мм │ 100 │ 100 │
│ │ │ │
│Трубы стальные диаметром, мм │ 63 │ 100 │
│ │ │ │
│Уголки стальные равнобокие с шириной│ 63 │ 70 │
│полок, мм │ │ │
│ │ │ │
│Швеллеры стальные высотой, мм │ 50 │ 65 │
│ │ │ │
│Балки стальные двутавровые (плашмя одежде│ 120 │ 160 │
│крутостей) высотой, мм │ │ │
└─────────────────────────────────────────┴──────────────┴──────────────┘

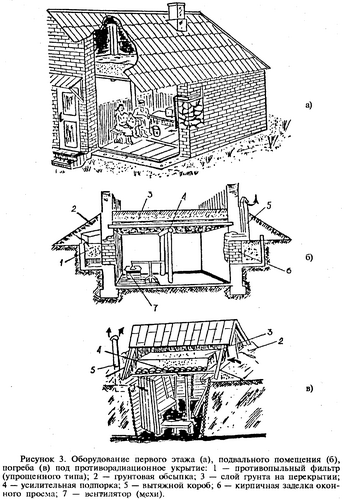

"Рис. 3. Оборудование первого этажа, подвального помещения, погреба под противорадиационное укрытие"
Приложение N 31
к статье 541 Руководства,
введенного в действие
приказом Минобороны РФ
от 5 октября 1995 г. N 322
Схемы организационно-штатной структуры органов управления и сил местной обороны гарнизонов и объектов

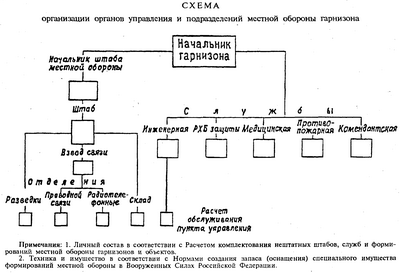

"Схема организации органов управления и подразделений местной обороны гарнизона"

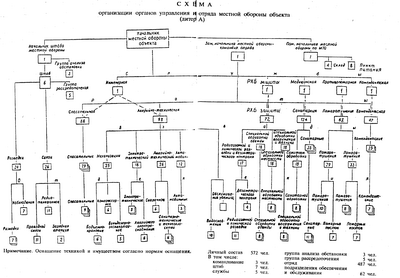

"Схема организации органов управления и отряда местной обороны объекта (литер А)"

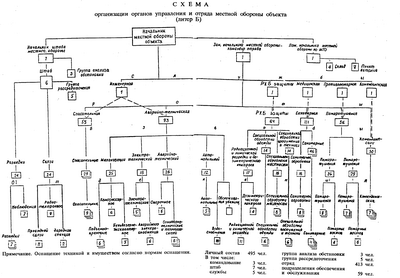

"Схема организации органов управления и отряда местной обороны объекта (литер Б)"

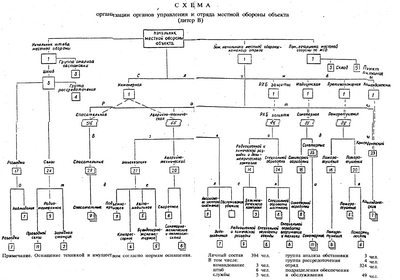

"Схема организации органов управления и отряда местной обороны объекта (литер В)"

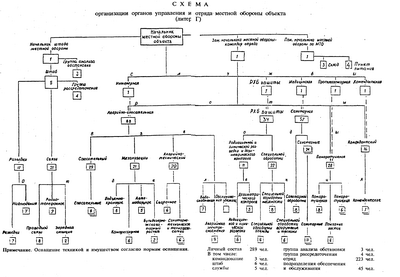

"Схема организации органов управления и отряда местной обороны объекта (литер Г)"

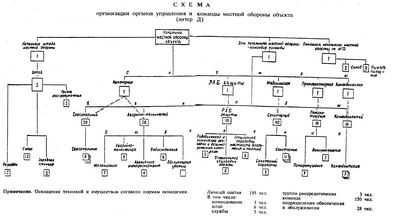

"Схема организации органов управления и команды местной обороны объекта (литер Д)"

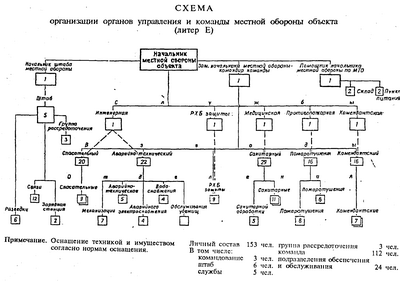

"Схема организации органов управления и команды местной обороны объекта (литер Е)"

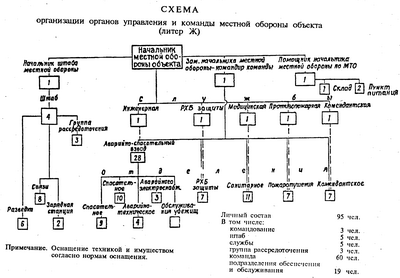

"Схема организации органов управления и команды местной обороны объекта (литер Ж)"

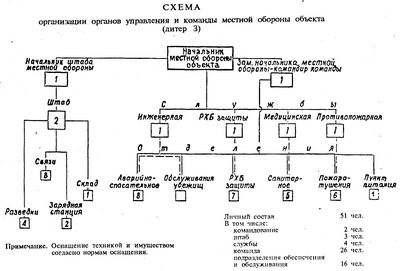

"Схема организации органов управления и команды местной обороны объекта (литер З)"

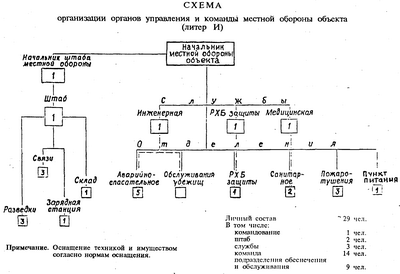

"Схема организации органов управления и команды местной обороны объекта (литер И)"
Приложение N 32
к статье 542 Руководства,
введенного в действие
приказом Минобороны РФ
от 5 октября 1995 г. N 322
