3.2 Производство рабочих агентов при геотехнологии


Оборудование для производства рабочих агентов представлено различными насосными агрегатами для создания высокого напора, нагревательными установками для горячей воды и пара, компрессорными и воздуходувными устройствами, установками для приготовления растворов щелочей и кислот необходимой концентрации, регенерационными установками для рабочих сред.

Обычно сооружаются стационарные или полустационарные пункты для подготовки рабочих агентов, а к каждой скважине прокладываются трубопроводы. Обычно трубопроводы монтируют с помощью трубоукладчиков и быстроразъемных соединений.

Для каждого способа геотехнологии характерна своя технологическая схема производства рабочих агентов. При скважинной гидродобыче основной элемент этой схемы — оборотное водоснабжение. Добытое полезное ископаемое складируется на карте намыва, вода перепускается в приемный бассейн и вновь насосами подаётся к добычным агрегатам.

Общая часовая потребность воды определяется произведением заданной часовой производительности промысла на удельный расход воды плюс её потери на отдельных звеньях схемы. Обычно потери составляют 15-20%.

По расчётным параметрам расхода и напора определяется тип насоса.

Водоводы сооружаются из стальных труб.

Весьма важной задачей при скважинной гидродобыче является осуществление мероприятий по предотвращению поверхностных и подземных (фильтрационных) утечек воды.

При подземной выплавке серы основным рабочим агентом является горячая вода. Принципиально возможны несколько схем производства горячей воды: с применением свежего пара от паровых котлов низкого давления, с применением паровых котлов высокого давления и прямоточных водогрейных котлов.

Выбор котлооборудования основывается на технико-экономических расчётах с учётом условий каждого конкретного случая.

При подземной выплавке серы также используется сжатый воздух. Для его получения организуется компрессорное хозяйство, состоящее из обычных нагнетательных компрессоров.

У места излива откачиваемой из недр серы устанавливаются газовые сепараторы (трапы).

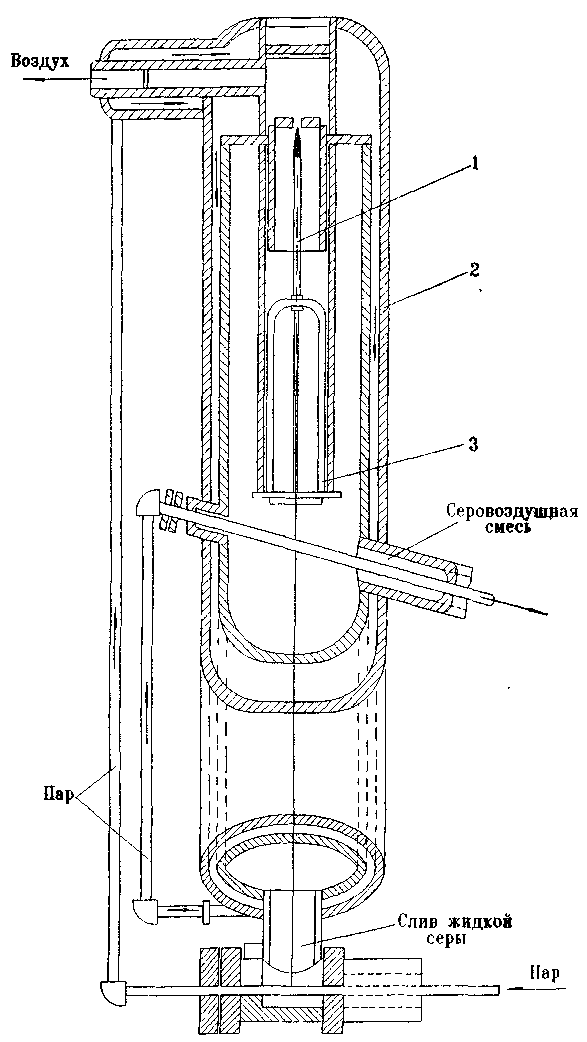

Схема газового сепаратора приведена на рис. 1.3.2. Он представляет собой цилиндр с обогреваемой паровой рубашкой 2 и клапаном для сброса воздуха, включающего запорную иглу 1 и поплавок 3. Установка газового сепаратора обеспечивает отделение серы от воздуха, воды и пара и облегчает транспортирование жидкой серы, так как уменьшает в 30-50 раз объём транспортируемой массы и уменьшает расход сжатого воздуха.


Р


Рис. 1.3.2. Схема газового сепаратора
азводка теплоносителя от котельной до добычных скважин и далее до забоя осуществляется по металлическим трубам различных диаметров. Вода, нагретая до 1650C, из-за содержания в ней свободного кислорода в смеси с серой исключительно агрессивна, поэтому для сооружения эрлифта используются дюймовые трубы из нержавеющей стали. На других технологических звеньях возможно использование толстостенных труб (9-11 мм) из обычной стали. Важной задачей является переход на эмалированные трубы, способные работать в агрессивной среде при температуре 160-1700C

В связи с применением при подземном выщелачивании сернокислотного растворителя трубы, используемые для его транспортирования по поверхности и в скважине, должны удовлетворять следующим требованиям [5]:
  • обладать высокой коррозионной устойчивостью к слабым растворам кислот;
  • иметь необходимую прочность при внутренних и внешних нагрузках;
  • допускать возможность повторного использования;
  • соединения отдельных труб или плетей должны выполняться в минимальное время при сохранении герметичности в местах соединения;
  • серийно изготавливаться в промышленных масштабах,
  • иметь относительно невысокую стоимость.

После всесторонних исследований остановились на полиэтиленовых трубах низкой и высокой плотности (ПНП и ПВП). Они изготавливаются четырёх типов – лёгкого (JI), средне легкого (CJI), среднего (С), тяжёлого (T). Из полиэтилена низкой плотности обычно изготавливают трубы диаметром до 160 мм, а ПВП — до 630 мм. Специально для подземного выщелачивания выпускают трубы из ПВП сверхтяжёлого типа (CT) диаметром 110, 114, 160 и 210 мм с толщиной стенок 18 мм.

Для соединения полиэтиленовых труб используют сварку встык и резьбовое соединение.

При выборе типа и конструкции соединения труб исходят из следующих основных требований [5].

  • конструкция и материал соединения должны быть не менее устойчивыми, чем тело трубы к воздействию осевых нагрузок, внутреннего и наружного давления при сохранении герметичности;
  • качественные и технологические показатели соединения не должны снижаться при температуре от -30 до +60 0C;
  • соединение должно быть коррозионно-стойким к 5-10 %-ным растворам серной кислоты и концентрированной соляной кислоты.

Таким образом, производство рабочих агентов имеет своеобразие для каждого из способов геотехнологии.

3.3 Поверхностное обслуживание скважин


На предприятии, отрабатывающем месторождение геотехнологическим способом, должно быть оборудование для обслуживания эксплуатационных скважин и монтажа технологических трубопроводов: специальные самоходные агрегаты, манипуляторы, стационарные монтажные вышки, подъёмники и т.п.

Монтаж наземных технологических трубопроводов обычно ведут с помощью самоходных трубоукладчиков.

Конкретный набор оборудования для поверхностного обслуживания скважин зависит от применяемого геотехнологического способа и учитывает все его технологические, экологические и экономические особенности. Подробнее поверхностное оборудование и обслуживание геохнологических скважин рассмотрено в главе 1.5, где изложены технологические схемы отдельных способов скважиной добычи полезных ископаемых.

Оборудование, устанавливаемое на поверхности для обслуживания геотехнологической скважины, называется устьевым, а располагаемое в скважине — забойным [13].
