5.4 Подземное сжигание полезных ископаемых
Идея подземного сжигания угля (ПСУ) с целью использования тепла в хозяйственных целях известна с древних времен. После создания технологии подземной газификации угля и получения положительных результатов ее промышленной эксплуатации к этой идее вернулись снова, уже на новом технологическом уровне В 1956 г. при проведении конкурса на научную и проектную разработку предложений по подземной газификации углей было подано несколько предложений по подземному сжиганию, которые, однако, не приняли к участию в конкурсе [23].
В дальнейшем были выполнены исследования по использованию физического тепла газов, получаемых при подземной газификации углей. Температура отходящих газов при подземной газификации углей составляет 400-600 0C. В котле-утилизаторе пар вырабатывается за счёт охлаждения до 150 0C. При этом химический к.п.д. с учётом использования физического тепла отходящих газов может быть увеличен с 50 до 62,5 % [24]. Однако до реализации этой идеи в промышленных масштабах дело так и не дошло.
Только после длительного перерыва, в 80-х годах, к идее использования тепла газов подземного сжигания угля вернулись вновь. Решая задачу комплексного использования энергоресурсов угольного месторождения, академиком BB.Ржевским была предложена идея многостадийной отработки шахтных полей, которая заключается в последовательном чередовании стадий: добыча метана, частичное извлечение угля, подземное сжигание или газификация оставшихся в недрах запасов с утилизацией выделяющегося при этом тепла [25].
Отработаны два экспериментальных участка технологии ПСУ «Углегаз». В отличие от ПТУ при ПСУ используется всасывающая схема подачи дутья, что существенно расширяет область применения данной технологии. Ей могут отрабатываться участки, подработанные ранее горными работами, а также участки, расположенные вблизи с действующими шахтами.
Именно на таких участках и функционировали две экспериментальные установки ПСУ: на шахте №1 «Острый» ш/у «Кураховское» п.о. Селидовуголь [26]. И на участке шахты «Киреевская» п.о. Тулауголь [27]. В ходе испытаний отрабатывались параметры технологии, способы розжига, сбойки, управления очагом горения, системы очистки дымовых газов. Была доказана принципиальная возможность осуществления данной технологии в промышленных условиях, в первую очередь, для целей местного теплоснабжения.
На шахте №1 «Острый» были сожжены два блока. При сжигании первого блока он вскрывался двумя воздухоподающими и двумя воздухоотводящими скважинами. Диаметр скважины составлял 550 мм, а диаметр обсадных труб — 425 мм. Депрессия воздушной сети составляла 0,7-3,6 кПа. Максимальная температура горения достигала 800-1000 0C. На сжигание 1 м3 углеродного вещества требуется 8-10 м3 воздуха. Скорость перемещения зоны горения составляла 1м/сут., а максимальная — 5-5,3 м/сут., при расходе воздуха 1,3-1,7 м3/с. Потери тепла на нагрев пород составляли 37 %, а на испарение влаги — 20 %. Коэффициент получения физического тепла достигал 14 %. Состав газов, получающихся при подземном сжигании: O2 — 4-13 %; CO2— 5,3-11,2 %; CO — 0,2-2,3 %; H2 —0,2-3,2 %; CН4 — 0-0,7 %; SO2 — 0,004-0,2 %; H2S3 — 0,02-0,7 %. Остановка дымососов при сжигании запасов блока показала возможность работы за счёт тепловой депрессии без расхода электроэнергии [26].
Аналогичные результаты были получены и на шахте «Киреевская», где на первом этапе был сожжён блок площадью 970 м2 [27].
Тем не менее, ряд технических вопросов не нашёл технического решения. Важнейшим из них является опасность загрязнения подземных водоносных горизонтов фенолами, образующимися при низкотемпературном горении угля в пласте. Единственный метод, позволяющий хотя бы как-то решить эту проблему — промывка выгазованного пространства с последующей биологической очисткой откачиваемой воды. Однако этот процесс протекает очень медленно, и постоянно будет ограничивать мощность станции ПСУ.
В ряде работ предлагается кардинально решить эту проблему переходом на высокотемпературное сжигание, при котором фенолы сами сгорают в пласте, а дутьё осуществляется обогащенным кислородом воздухом.
Второй трудноразрешимой проблемой является управление очагом горения. Как показал опыт эксплуатации подземных газогенераторов, огневой забой не перемещается последовательно, чаще всего в массиве прогорают каналы в местах с повышенной проницаемостью. В предложении учёных Московского государственного горного университета для управления очагом горения предлагается организовать завесу из газов, не поддерживающих горение, на участке массива между подводящей и отводящей выработкой огневого забоя. Принципиальная схема способа представлена на рис. 1.5.8 [28]. В качестве газов, не поддерживающих горение, может использоваться азот, углекислый газ, дымовые газы.

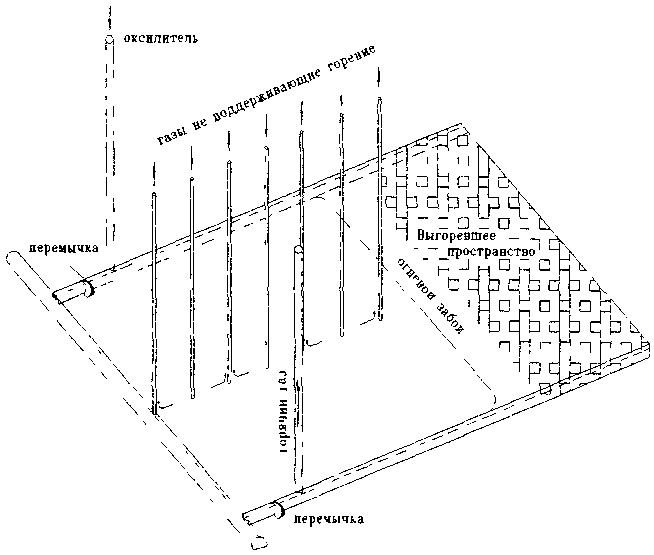

Рис 1.5.8. Принципиальная схема управления процессом подземного горения угля с помощью завесы газов, не поддерживающих горение
Третьей трудноразрешимой проблемой является последовательное включение в работу новых участков угольного пласта. При шахтном способе подготовки пластов к подземному сжиганию возможно использование как пластовых, так и полевых выработок. При пластовой и полевой подготовке свежая струя подаётся в режиме фильтрации по контуру выработанное пространство — целик, а отводится, соответственно по поддерживаемой пластовой или полевой выработке. При этом необходимо при полевой подготовке обеспечивать периодическую сбойку полевой выработки с пластом.
Известно предложение, где включение новых участков в работу осуществляется автоматически путем выплавления предварительно заложенных легкоплавкими материалами каналов по мере приближения очага горения [29].
В концептуальном плане для организации подземного сжигания необходимо решить вопрос о том, будут отводиться газы через стационарную одну выработку блока, или через большое количество скважин большого диаметра. Очевидно, что второй способ вызывает противоречие в стремлении обеспечить экологическую чистоту производства и может рекомендоваться только для отдельных изолированных участков.
По ряду причин объективного и субъективного характера к 90-м годам все работы по подземному сжиганию углей были прекращены, хотя в ходе крупномасштабных научно-исследовательских работ были получены обнадеживающие результаты.
