РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19)
RU
(11)
2343962
(13)
C2



(51)  МПК

B01D53/14   (2006.01)
B01D53/62   (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.02.2010 - может прекратить свое действие







(21), (22) Заявка: 2006144944/15, 18.12.2006

(24) Дата начала отсчета срока действия патента:
18.12.2006

(43) Дата публикации заявки: 27.06.2008

(46) Опубликовано: 20.01.2009

(56) Список документов, цитированных в отчете о
поиске: RU 2217221 С2, 27.11.2003. WO 9804339 A1, 05.02.1998. JP 8089756 A, 09.04.1996. GB 893971 A1, 18.04.1962.

Адрес для переписки:
305040, г.Курск, ул. 50 лет Октября, 94, КурскГТУ, ОИС
(72) Автор(ы):
Ежов Владимир Сергеевич (RU)

(73) Патентообладатель(и):
Государственное образовательное учреждение высшего профессионального образования "Курский государственный технический университет" (RU)

(54) УСТАНОВКА ДЛЯ ВЫДЕЛЕНИЯ УГЛЕКИСЛОГО ГАЗА

(57) Реферат:

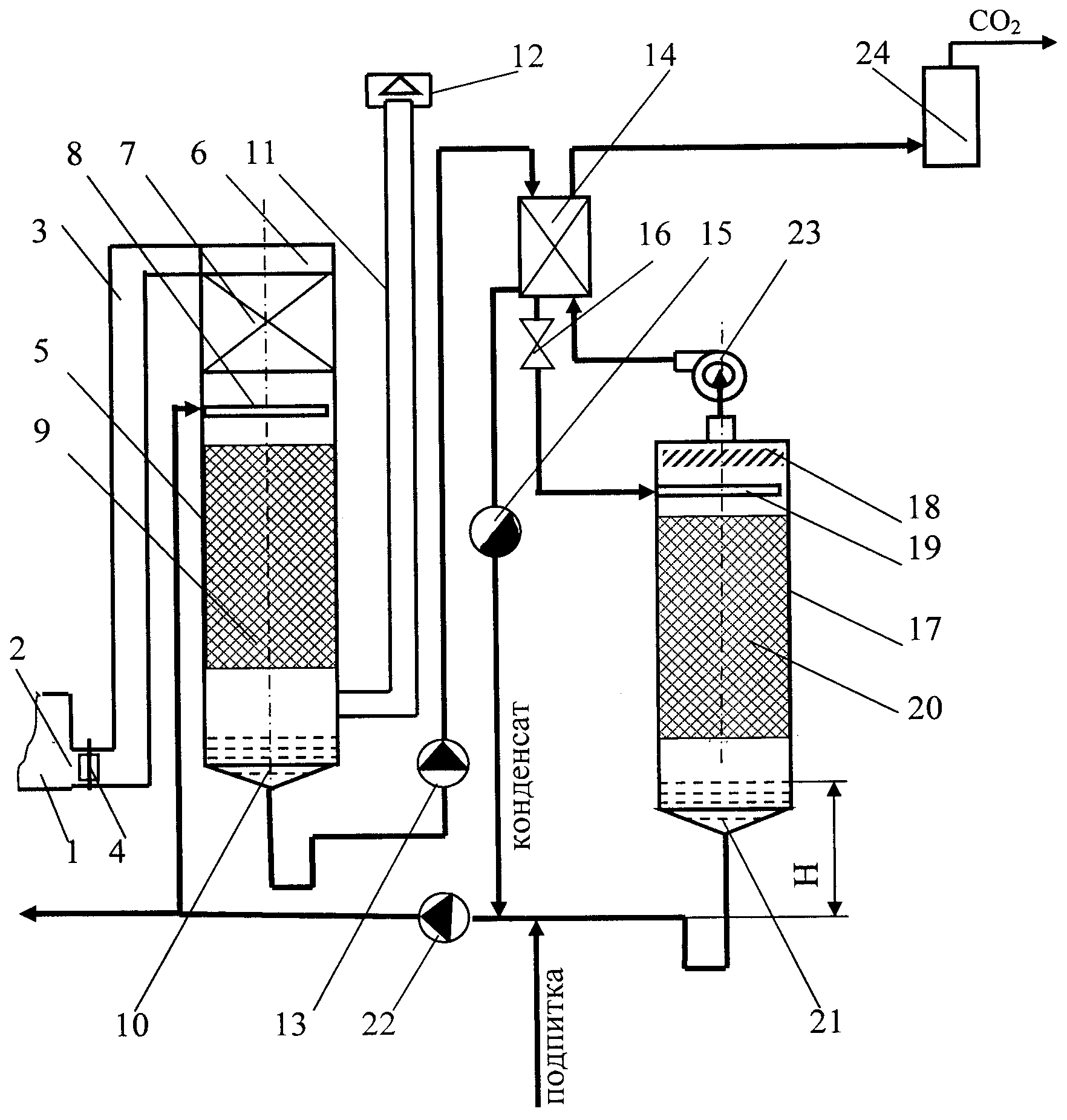

Изобретение относится к теплоэнергетике и может быть использовано в процессе очистки и утилизации дымовых газов теплоэнергетических установок. Установка включает транзитный газоход, соединенный с ним через окно корпус теплообменно-абсорбционного блока с расположенными сверху вниз по ходу движения газа вертикальным кожухотрубчатым теплообменником, распределителем жидкости, абсорбционной секцией, заполненной насадкой с большим эквивалентным диаметром, и поддоном с коническим днищем, осушитель, десорбционно-охладительный блок, насос подачи регенерированного абсорбента, связанный трубопроводом с распределителем жидкости абсорбционной секции. Корпус теплообменно-абсорбционного блока соединен с окном транзитного газохода подъемным газовым каналом, снабженным шибером, перед теплообменником в корпусе указанного блока размещена приемная камера, верхняя часть поддона этого блока сообщена с атмосферой через вытяжную трубу, снабженную дефлектором, днище последовательно соединено трубопроводами с насосом подачи насыщенного абсорбента, охладителем выпара и конденсатоотводчиком, а десорбционно-охладительный блок соединен с дросселем, внутри корпуса десорбционно-охладительного блока сверху вниз размещены сепарационные элементы, распределитель жидкости, десорбционная секция, заполненная насадкой с большим эквивалентным диаметром, а днище десорбционно-охладительного блока соединено трубопроводами с насосом подачи регенерированного абсорбента, установленного таким образом, чтобы величина H разности геодезических отметок между уровнем абсорбента в десорбционно-охладительном блоке и осью этого насоса создавала разрежение, превышающее величину разрежения в корпусе этого блока и распределителе жидкости теплообменно-абсорбционного блока, при этом верхняя часть теплообменно-абсорбционного блока соединена газопроводом с вакуум-насосом, охладителем выпара и осушителем. Технический результат изобретения заключается в повышении эффективности процесса и повышении надежности работы установки. 1 ил.
